Tentang Panas Bumi
29 Apr 2011, 12:54 am
Energi Geo (Bumi) thermal (panas) berarti memanfaatkan panas dari dalam bumi. Inti planet kita sangat panas- estimasi saat ini adalah,500°C (9,932° F)- jadi tidak mengherankan jika tiga meter teratas permukaan bumi tetap konstan mendekati 10°C-16°C (50°F-60°F) setiap tahun. Berkat berbagai macam proses geologi, pada beberapa tempat temperatur yang lebih tinggi dapat ditemukan di beberapa tempat.
Menempatkan panas untuk bekerja
Dimana sumber air panas geothermal dekat permukaan, air panas itu dapat langsung dipipakan ke tempat yang membutuhkan panas. Ini adalah salah satu cara geothermal digunakan untuk air panas, menghangatkan rumah, untuk menghangatkan rumah kaca dan bahkan mencairkan salju di jalan.
Bahkan di tempat dimana penyimpanan panas bumi tidak mudah diakses, pompa pemanas tanah dapat membahwa kehangatan ke permukaan dan kedalam gedung. Cara ini bekerja dimana saja karena temparatur di bawah tanah tetap konstan selama tahunan. Sistem yang sama dapat digunakan untuk menghangatkan gedung di musim dingin dan mendinginkan gedung di musim panas.
Pembangkit listrik
Pembangkit Listrik tenaga geothermal menggunakan sumur dengan kedalaman sampai 1.5 KM atau lebih untuk mencapai cadangan panas bumi yang sangat panas. Beberapa pembangkit listrik ini menggunakan panas dari cadangan untuk secara langsung menggerakan turbin. Yang lainnya memompa air panas bertekanan tinggi ke dalam tangki bertekanan rendah. Hal ini menyebabkan "kilatan panas" yang digunakan untuk menjalankan generator turbin. Pembangkit listrik paling baru menggunakan air panas dari tanah untuk memanaskan cairan lain, seperti isobutene, yang dipanaskan pada temperatur rendah yang lebih rendah dari air. Ketika cairan ini menguap dan mengembang, maka cairan ini akan menggerakan turbin generator.
Keuntungan Tenaga Panas Bumi
Pembangkit listrik tenaga Panas Bumi hampir tidak menimpulkan polusi atau emisi gas rumah kaca. Tenaga ini juga tidak berisik dan dapat diandalkan. Pembangkit listik tenaga geothermal menghasilkan listrik sekitar 90%, dibandingkan 65-75 persen pembangkit listrik berbahan bakar fosil.
Sayangnya, bahkan di banyak negara dengan cadangan panas bumi melimpah, sumber energi terbarukan yang telah terbukti ini tidak dimanfaatkan secara besar-besaran.
sumber: greenpiece indonesia
Isu Pemanasan Global
Pemanasan global dan polusi dan pembakaran bahan bakar fosil yang menyebabkan bahwa ada ancaman di seluruh dunia. Selimut ini polusi dunia, perangkap panas dan membuat efek rumah kaca yang mempengaruhi atmosfir bumi. Semua ini berdampak pada persediaan air bersih, kesehatan masyarakat, pertanian, pantai, hutan, dan banyak lagi.
Energi bersih, terbaharukan dan ramah lingkungan
Panas Bumi adalah sumber energi panas yang terkandung di dalam air panas, uap air, dan batuan bersama mineral ikutan dan gas lainnya yang secara genetik semuanya tidak dapat dipisahkan dalam suatu sistem Panas Bumi dan untuk pemanfaatannya diperlukan proses penambangan.
Pemanfaatan panas bumi relatif ramah lingkungan, terutama karena tidak memberikan kontribusi gas rumah kaca, sehingga perlu didorong dan dipacu perwujudannya; pemanfaatan panas bumi akan mengurangi ketergantungan terhadap bahan bakar minyak sehingga dapat menghemat cadangan minyak bumi
Potensi energi panas bumi di Indonesia mencakup 40% potensi panas bumi dunia, tersebar di 251 lokasi pada 26 propinsi dengan total potensi energi 27.140 MW atau setara 219 Milyar ekuivalen Barrel minyak. Kapasitas terpasang saat ini 1.194 atau 4% dari seluruh potensi yang ada.
sumber: PERTAMINA GeoThermal Energy
PANAS BUMI DI INDONESIA: PROBLEM SOLVER ATAU PROBLEM MAKER?
Kalau kita membaca judul di atas, terbayang betapa berat beban yang harus ditanggung pihak-pihak yang terkait dengan pengembangan panas bumi. Dari sekian banyak stakeholders pengembangan panas bumi, paling tidak ada 3 pihak utama, yaitu pengembang panas bumi, PLN sebagai pembeli dan pemerintah sebagai regulator.
Mengapa sampai ada pertanyaan di atas? Ini dikarenakan banyak pihak yang berpendapat, yang mengisyaratkan ketidakyakinan, apakah pengembangan panas bumi merupakan langkah yang strategis, tepat, dan ekonomis buat Negara ataukah malah sebaliknya, akan memberikan beban kepada Negara ini. Meskipun pada sisi yang lain, banyak pihak juga yang optimis bahwa panas bumi akan memberikan solusi terhadap kekurangan pasokan listrik nasional. Pertanyaan yang sering diutarakan adalah pada harga beli listrik berapa yang harus ditanggung oleh PLN.
Panas Bumi
Seperti diketahui dari data Pemerintah, bahwa Indonesia memiliki potensi panas bumi sebesar 40% cadangan dunia, yaitu mencapai 27.000 MW. Jumlah yang sangat besar apabila dapat dikembangkan dan dimanfaatkan sebaik-baiknya untuk penyediaan listrik nasional. Sampai sejauh ini, pemanfaatannya hanya sebesar 1.196 MW (4.4%) saja yang berasal dari 7 pembangkit listrik yaitu di Jawa, Sulawesi dan Sumatera Utara. Mengapa baru sebesar itu? Dalam kebijakan energy-mix ditargetkan bahwa pada tahun 2025, Indonesia harus sudah dapat memanfaatkan panas bumi sebagai sumber energi minimum 5% (atau lebih dari 1.350 MW) terhadap konsumsi energi nasional. Berdasarkan milestone-nya, sesuai yang termuat dalam Blue Print Pengelolaan Energi Nasional 2006-2025, diperlukan penambahan lebih dari 5.000 MW Pembangkit Listrik Tenaga Panasbumi (PLTP) sebelum tahun 2015. Hal ini kemudian tertuang dalam Rencana Proyek Kelistrikan 10.000 MW Tahap Kedua antara tahun 2010-2015.
Panas Bumi di Indonesia
Dari beberapa artikel yang Penulis baca, kebutuhan listrik nasional akan meningkat antara 6-10% per tahun. Dari data PLN Jawa Bali, beban puncak dari Januari sampai dengan April 2010 berkisar antara 14.000-17.000 MW (80% dari beban nasional). Apabila dihitung rata-rata sebesar 16.000 MW, maka kebutuhan listrik nasional saat ini menjadi sekitar 20.000 MW. Rata-rata margin cadangan listrik nasional saat ini adalah 20% sedangkan persentase margin yang ideal diasumsikan sebesar 35%. Dengan mempertimbangkan kehilangan listrik secara nasional rata-rata sebesar 10% (tahun 2009), maka jumlah listrik yang harus tersedia pada kuartal pertama 2010 menjadi sekitar 29.000 MW. Tingkat elektrifikasi nasional sampai dengan Oktober 2009 baru sebesar 64% (masih di bawah 50% untuk Indonesia bagian timur, sedang Jakarta hampir 100%). Target PLN adalah 80% pada tahun 2014, terutama akan tercapai dengan masuknya pengusahaan listrik oleh swasta. Bagaimana kebutuhan listrik nasional sebesar itu dapat terpenuhi? Direktur Utama PT PLN (Persero) sebelum Dahlan Iskan, Fahmi Mochtar pernah mengatakan bahwa ada 4 tantangan utama yang menjadi penghambat percepatan penyediaan energi listrik nasional yaitu keseimbangan antara supply dan demand, tarif dan subsidi, optimalisasi "fuel mix" serta keamanan penyediaan energi primer. Dari situs Berita Indonesia, April 2009, kapasitas pembangkitan pada tahun 2009 adalah sebesar 29.705 MW (Jawa-Bali 22.302 MW dan di luar Jawa-Bali sebesar 7.403 MW). Dari data ini dapat dilihat bahwa margin cadangan listrik yang kita punyai relatif kecil. Inilah salah satu penyebab mengapa masih sering terjadi shortage listrik di Jawa-Bali.
Kamojang
Sejauh mana cadangan energi nasional mampu menjawab tantangan kebutuhan listrik di atas? Menurut dokumen Departemen Energi Dan Sumber Daya Mineral, Siaran Pers Nomor 24/HUMAS DESDM/2008 pada bulan April 2008 tentang Membangun Ketahanan Energi Nasional, disebutkan bahwa pada April 2008, cadangan dan produksi energi Indonesia terdiri dari Minyak Bumi dengan sumber daya 56,6 miliar barel, cadangan 8,4 miliar barel, produksi 348 juta barel dan rasio cadangan/produksi 24 tahun. Gas bumi dengan sumber daya 334,5 TSCF, cadangan 165 TSCF, produksi 2,79 TSCF dan rasio cadangan/produksi 59 tahun. Batubara dengan sumber daya 90,5 miliar ton, cadangan 18,7 miliar ton dan produksi 201 juta ton, sedangkan rasio cadangan/produksi 93 tahun. Coal Bed Methane (CBM) dengan sumber daya 453 TSCF. Tenaga air 75,67 GW, panas bumi 27 GW, mikro hydro 0,45 GW, biomass 49,81 GW, tenaga surya 4,8 kWh/m2/day, tenaga angin 9,29 GW dan uranium 3 GW untuk 11 tahun (hanya di Kalan, Kalimantan Barat). Dari cadangan yang tersisa, bahan bakar fosil akan habis dalam waktu yang tidak terlalu lama. Dengan mengandalkan sumber energi dari fosil maka akan ada ketergantungan yang tinggi terhadap harga pasar dan kehilangan kesempatan untuk mendapatkan pendapatan/devisa dari ekspor bahan bahan bakar fosil tersebut karena pemanfaatan di dalam negeri. Panas bumi mempunyai keunikan secara alami yang tidak dipunyai oleh sebagian besar jenis energi yang lain, diantaranya adalah bahwa hasil dari panas bumi tidak dapat di-ekspor, hanya dapat dimanfaatkan di lokasi asal panas bumi tersebut dihasilkan, ramah lingkungan untuk mendukung usaha pemerintah merespon isu global warming, merupakan energi terbarukan, pengusahaannya tidak memerlukan lahan yang luas, tingkat keandalan pembangkit yang tinggi sehingga menjadi dapat alternative base-load dari PLN, bebas dari risiko kenaikan harga bahan bakar fosil, tidak tergantung dari cuaca, dan pada akhirnya dapat menggantikan sebagian dari bahan bakar fosil yang makin habis.
Pengusahaan panas bumi mempunyai keunikan dibandingkan dengan energi yang lain. Produksi dari pengusahaan hulu adalah uap panas yang sebagian besar akan dipakai untuk menggerakkan sudu-sudu pembangkit listrik. Kapasitas dan jenis pembangkit listrik dirancang dengan mempertimbangkan parameter-parameter tertentu; terutama karakteristik uap, cadangan yang tersedia di reservoir, kemampuan produksi uap per sumur, dan kondisi lokasi untuk tempat pembangkit. Hal-hal tersebut akan menentukan besarnya investasi yang akan ditanamkan. Skema pengusahaan dari hulu (produksi uap) ke hilir (produksi listrik) ini dikenal dengan skema total project. Pengusahaan dapat juga mengusahakan produksi uapnya saja, kemudian dijual ke pihak lain seperti yang terjadi di wilayah Gunung Salak, Drajat dan Lahendong. Pada saat ini investor secara umum lebih tertarik dengan skema pengembangan total project. Hal ini dapat dipahami karena dengan skema total project, pengembang dapat menjamin kepastian tidak adanya keterlambatan pemanfaatan produksi uap menjadi listrik. Namun demikian, baik skema parsial maupun total project, pengembang haruslah mendapatkan kepastian bahwa produksi uap dan listriknya dibeli dengan harga yang wajar oleh pembeli, dalam hal ini PLN. Karena PLN adalah pembeli tunggal listrik hasil pengusahaan tersebut, maka wajar apabila sebelum pengembang memutuskan suatu investasi, mulai dari mengikuti lelang wilayah panas bumi, eksplorasi dan eksploitasi, sudah harus diketahui berapa harga listrik yang akan diterima kalau berhasil memproduksi uap dan listrik. Hal ini berbeda dengan pengusahaan batubara dan migas, yang hasil produksinya dapat dijual bebas ke pasar dengan harga pasar. Karena itu dengan adanya beberapa lelang WKP yang melelangkan harga jual listrik sebagai penentu, dapat dikatakan sebagai langkah terobosan Pemerintah untuk mempercepat proses pembangunan pembangkit listrik panas bumi. Penentuan harga beli listrik ini sempat lama ditunggu oleh para pengembang, dan setelah melalui beberapa perubahan peraturan, akhirnya Pemerintah mengeluarkan Peraturan Menteri ESDM Nomor 32/2009 pada tanggal 4 Desember 2009, yang menetapkan harga patokan tertinggi pembelian tenaga listrik oleh PLN dari pembangkit listrik tenaga panas bumi sebesar 9,70 sen US$/Kwh. Harga ini sama dengan harga beli listrik yang diusulkan oleh API (Asosiasi Panas Bumi Indonesia), namun lebih tinggi dari usulan PLN yaitu sebesar 7,6 sen US$/Kwh. Usulan API dibarengi dengan rekomendasi bahwa project IRR yang menarik untuk pengembang adalah 16%, lebih tinggi dibandingkan dengan usulan PLN sebesar 12%. JICA/BKF-DEPKEU melakukan kajian harga beli listrik panas bumi dan hasilnya adalah sebesar 11,9 sen US$/Kwh. Perbandingan yang lebih lengkap dapat dilihat pada tabel di bawah ini.
Apakah besaran maksimum harga beli di atas memberikan dampak positif sehingga membuat para pengembang tertarik dan segera menanamkan investasi? Dari beberapa kesempatan dan berdasarkan uraian di beberapa media, nampaknya pengembang dapat menerima ceiling price yang dikeluarkan, namun masih menyisakan kebimbangan; diantaranya adalah apakah PLN akan membeli listrik dengan hasil lelang WKP? Bagaimana dengan key terms and conditions dari Electricity Sales Contract-nya (ESC)? PLN dalam banyak kesempatan masih meyakini bahwa harga beli listrik panas bumi seharusnya sama atau lebih rendah dari batubara. Masih menurut studi JICA (West JEC), harga beli listrik batubara berfluktuasi tergantung dari harga pasar batubara. Pada harga pasar tertentu, harga beli listrik dari batubara memang masih lebih rendah dari harga beli listrik panas bumi. Dengan memakai harga listrik panas bumi hasil studi JICA, sepanjang harga pasar batubara tidak lebih dari US$ 135 per ton, maka harga beli listrik batubara masih lebih rendah dari harga beli listrik panas bumi. Hal ini tentu menyisakan pertanyaan apakah harga batubara dapat bertahan di bawah harga tersebut dalam 30 tahun ke depan seiring dengan makin menipisnya cadangannya? Bagaimana dampaknya terhadap ketahanan dan swasembada energi nasional?
Tabel 1: Harga Pembelian PLTP dengan Kapasitas 110 MW (Base Price, sen US$/Kwh)
Tabel 2: Harga Listrik Pembangkit Batubara (PLTU) Hasil Studi JICA (West JEC)
Dengan memperhitungan keunikan panas bumi, JICA (West JEC) menyatakan bahwa totalbiaya pembangkit listrik PLTU (batubara) adalah sen 17,7 sen US$/kwh, lebih mahal sebesar 5,8 sen US$ per kwh dibandingkan dengan panas bumi. Perbedaan ini disebabkan oleh selisih efisiensi pembangkit, kesempatan mendapatkan devisa dari ekspor batubara, selisih pendapatan pajak serta biaya lingkungan yang harus dibebankan untuk pengusahaan batubara.
Apakah harga beli listrik panas bumi sebesar di atas tidak memberikan beban subsisi yang semakin besar ke Negara? Memang, banyak pihak yang mengatakan bahwa sejalan dengan pengembangan panas bumi sebagai sumber tenaga listrik, maka biaya subsidi yang akan ditanggung Negara akan meningkat. Hal ini tidak tepat. Seperti diketahui bahwa BPP (Biaya Pokok Penyediaan) PLN tahun 2009 adalah sebesar US$ 10 sen sedangkan harga tertinggi listrik panas bumi yang ditetapkan adalah US$ 9,7 sen. Sehingga harga beli listrik pada lokasi yang sama (electricity grid) panas bumi secara nasional masih lebih rendah dari BPP. Dengan berjalannya waktu dan dengan terambilnya porsi listrik dari tenaga diesel yang tergantikan oleh sumber panas bumi misalnya, maka BPP tentu akan turun sehingga harga beli listrik panas bumi tidak lagi lebih rendah dari BPP.
Dari semua uraian di atas, Penulis berpendapat bahwa pengusahaan tenaga listrik dari panas bumi merupakan salah satu solusi yang tepat; terutama untuk menambah tingkat elektrifikasi nasional, meningkatkan ketahanan Negara dan swasembada di bidang listrik karena pemanfaatan sumberdaya lokal yang secara karakteristik harus dimanfaatkan di tempat (non-exportable), mendukung penuh upaya Negara dalam menurunkan efek global warming, dan di atas semua itu, pemanfaatan sumberdaya panas bumi, secara integral, tidak memberikan beban subsidi yang lebih besar kepada Negara. Salah satu kunci sukses percepatan pengembangan sumberdaya panas bumi adalah response yang cepat dari PLN dalam pencapaian kesepakatan dengan para pengembang PLTP, baik dari sisi harga beli listrik maupun dalam kesepakatan ketentuan-ketentuan dan kondisi-kondisi yang penting dalam kontrak pembelian listrik. Dan pada akhirnya, kelengkapan dan ketersediaan peraturan-peraturan pendukung secara cepat dan akurat tentu sangat diperlukan oleh PLN dan para pengembang untuk bersama-sama memajukan bangsa dan Negara ini.
Semoga...
Catatan Tentang Penulis
Win Sukardi (Ir., M. Eng, MM, MBA, M. Hum, C.P.M.), salah satu pemerhati energi dan alumni Teknik Mesin UB-1987.
sumber: 123teknik.com (media informasi ikatan alumni fakultas teknik universitas brawijaya)
kalkulasi tegangan jatuh listrik
24 Apr 2011, 10:32 pm
Apa arti praktis kalkulasi tegangan jatuh listrik bagi seorang perencana listrik ketenagaan? Kalkulasi ini adalah sama artinya dengan perencanaan ukuran-ukuran kabel daya dan sistem proteksi listrik ketenagaan yang aman suatu bangunan atau utilitas plant. Contohnya jika seorang insinyur listrik diminta untuk merancang ukuran kabel 3-fasa untuk suatu pompa submersible listrik 150 HP, 380 V yang akan digunakan sebagai pompa banjir( katakan banjir lumpur Porong Sidoarjo). Pompa tersebut berjarak 125 meter dari sumber listriknya(atau panel induknya), berapa ukuran kabel yang aman, tidak panas tetapi ekonomis, kemudian berapa ukuran rating pemutus tenaga (Circuit Breaker atau Fuse) agar dapat memproteksi kabel secara aman terhadap beban lebih.Seorang mahasiswa calon insinyur atau ahli madya yang serius belajar disiplin ilmunya seharusnya menguasai program spread-sheet excel sehingga kalkulasi kelistrikan secara umum akan lebih cepat difahami, dilatih, dan diingat terus sebagai pegangan bagi seorang praktisi listrik ketenagaan. Karena variabel-variabel ukuran kabel yang banyak, dan pembebanan arus yang juga bervariasi tergantung dari kebutuhan beban listrik, maka menggunakan program excel adalah merupakan keharusan. Berikut ini bentuk formulasi dasar tegangan jatuh dalam bentuk format excel/ppt yang dapat dikembangkan lebih jauh untuk aplikasi yang berbeda.
Kalkulasi tegangan jatuh listrik sebenarnya berdasarkan hukum Ohm kemudian ditambahkan faktor reaktansi (induktif atau kapasitif) dan faktor daya, maka formulasinya untuk aplikasi tegangan rendah sampai tegangan menengah 20 KV dapat ditulis sbb :
Tegangan jatuh = 1.732*R*I*cos f + 1.732*X*I*sin f
dimana 1.732 adalah hasil akar 3 ( beban 3-fasa), I adalah arus beban, R adalah resistansi arus bolak-balik AC ( bukan arus searah DC) , X adalah reaktansi induktif, dan cos f adalah faktor daya.
Kemudian data-data resistansi kabel dapat dicari dari buku katalog spesifikasi kabel seperti Supreme, Kabel Metal, Kabelindo, Tranka, Voksel yang bisa diminta langsung ke fabrikannya atau produk luar negeri untuk industri perminyakan seperti Pirelli atau Okonite. Data resistansi kabel pada umumnya disajikan dalam bentuk satuan Ohm per-kilometer sebagai resistansi arus searah DC, artinya resistansi terbaca jika kita mengukur dengan alat ukur Ohm-meter. Yang kita perlukan adalah resistansi AC (arus bolak-balik), kalau ditampilkan resistansi AC pada suhu 90 derajat Celsius maka resistansinya menjadi lebih besar. Umumnya suhu inti konduktor kabel yang diizinkan adalah 70 derajat Celsius, jadi resistansinya lebih kecil dari tabel.
Rumus tegangan jatuh diatas dapat diaplikasikan untuk arus searah DC maka faktor daya = 1 sehingga formulasinya untuk kabel 2 jalur adalah Tegangan jatuh = 2*R*I dimana R adalah resistansi DC ( hasil pengukuran alat Ohm-meter) dan I adalah arus searah DC.
Berapa jatuh tegangan kerja yang diizinkan. Jika tegangan rumah 220 Volt dan misalnya kita menerima dari sumber PLN hanya 200 Volt berari jatuh tegangan 10%, maka hal ini akan mengganggu performance motor listrik mesin pendingin (Air Conditioner atau Kulkas) atau pompa air. Jatuh tegangan maksimum 5% dari sumber ke beban konsumen masih dapat diterima sistem (misalnya sumber 400 Volt dan kita sebagai konsumen menerima tegangan kerja setelah dibebani sebesar 380 Volt), tetapi untuk perencanaan terkadang ada yang menetapkan 2,5 %, tergantung untuk aplikasi dimana dan semuanya akan mempengaruhi total biaya instalasi listrik.
Sebagai referensi online, pembaca dapat meng-click link-link situs Okonite atau General Electric untuk studi perbandingan aplikasi tegangan jatuh, tetapi ingat rating tegangan listrik Amerika berbeda dengan Indonesia, jadi kita harus mengkonversikan dahulu dan pula mereka menggunakan standar ukuran kabel AWG( lihat tabel konversi AWG dan mm2 dibawah). Silahkan pembaca melatih formulasi tegangan jatuh ini dengan excel dengan data dari berbagai sumber dan silahkan dikembangkan lebih jauh.
sumber: http://www.geocities.com/kelistrikan/powercable.htm (situs sudah tidak dapat dibuka karena yahoo geocities sudah menghentikan pelayanan gratisnya)
DOWNLOAD TABEL KALKULASI TEGANGAN JATUH BERDASARKAN JENIS DAN UKURAN KABEL:
DISINI !!!!
Fenomena Frekwensi Listrik
5 Sep 2010, 2:26 pm
Berbicara mengenai frekwensi listrik tidak lepas dari analisa dari pembangkit listrik/generator, karena sumbernya dari situ. Bagi yg non electrical yg masih kurang faham apa itu frekwensi saya coba kasih gambaran disini. Frekwensi sebenarnya adalah karakteristik dari tegangan yg dihasilkan oleh generator. Jadi kalau dikatakan frekwensi 50 hz, maksudnya tegangan yg dihasilkan suatu generator berubah-ubah nilainya terhadap waktu, nilainya berubah secara berulang-ulang sebanyak 50 cycle setiap detiknya. jadi tegangan dari nilai nol ke nilai maksimum (+) kemudian nol lagi dan kemudian ke nilai maksimum tetapi arahnya berbalik (-) dan kemudian nol lagi dst (kalau digambarkan secara grafik akan membentuk gelombang sinusoidal) dan ini terjadi dalam waktu yg cepat sekali, 50 cycle dalam satu detik. Jadi kalau kita perhatikan beban listrik seperti lampu, sebenarnya sudah berulang kali tegangan nya hilang (alias nol) tapi karena terjadi dalam waktu yg sangat cepat maka lampu tersebut tetap hidup.
Jadi kalau kita amati fenomena ini dan mencoba bereksperimen, coba kita buat seandainya kalau frekwensinya rendah, kita ambil yg konservatif misalnya 1 hz, apa yg terjadi maka setiap satu detik tegangan akan hilang dan barulah kelihatan lampu akan hidup-mati secara berulang-ulang seperti lampu flip-flop (lihat animasi disebelah kanan).Dari analisa diatas kita bisa tarik kesimpulan bahwa untuk kestabilan beban listrik dibutuhkan frekwensi yg tinggi supaya tegangan menjadi benar-benar halus (tidak terasa hidup-matinya). Nah sekarang timbul pertanyaan kenapa 50 hz atau 60 hz kenapa gak dibuat saja yg tinggi sekalian 100 hz atau 1000 hz biar benar-benar halus. untuk memahami ini terpaksa kita harus menelusuri analisa sampai ke generatornya. Tegangan yg berfrekwensi ini yg biasa disebut juga tegangan bolak-balik (alternating current) atau VAC, frekwensinya sebanding dengan putaran generator. Secara formula N = 120f/P
N = putaran (rpm)
f = frekwensi (hz)
P = jumlah pasang kutub generator, umumnya P = 2
Dengan menggunakan rumus diatas, untuk menghasilkan frekwensi 50 hz maka generator harus diputar dengan putaran N = 3000 rpm, dan untuk menghasilkan frekwensi 60 hz maka generator perlu diputar dengan putaran 3600 rpm, jadi semakin kencang kita putar generatornya semakin besarlah frekwensinya. Nah setelah itu apa masalahnya? kenapa gak kita putar saja generatornya dengan putaran super kencang biar menghasilkan frekwensi yg besar sehingga tegangan benar2 halus. Kalau kita ingin memutar generator maka kita membutuhkan turbine, semakin tinggi putaran yg kita inginkan maka semakin besarlah daya turbin yg dibutuhkan, dan selanjutnya semakin besarlah energi yg dibutuhkan untuk memutar turbin. Kalau sumber energinya uap maka makin banyaklah uap yg dibutuhkan, dan makin besar jumlah bahan bakar yg dibutuhkan, dst dst.
Para produsen generator maupun turbine tentunya mempunyai batasan dan tentunya setelah para produsen bereksperimen puluhan tahun dengan mempertimbangkan segala sudut teknis maka dibuatlah standard yangg 50 hz dan 60 hz itu, yg tentunya dinilai cukup efektif untuk kestabilan beban dan effisien dari sisi teknis maupun ekonomis. Eropa menggunakan 50 hz dan Amerika menggunakan 60 hz. Setelah adanya standarisasi maka semua peralatan listrik di desain mengikuti ketentuan ini. Jadi logikanya kalau 50 hz atau 60 hz saja sudah mampu membuat lampu tidak kelihatan kedap-kedip untuk apalagi dibuat frekwensi lebih tinggi yg akan memerlukan turbine super kencang dan sumber energi lebih banyak sehingga tidak efisien.
Baik tegangan maupun frekwensi dari generator bisa berubah-ubah besarnya berdasarkan range dari beban nol ke beban penuh. sering kita temui spesifikasi menyebutkan tegangan plus minus 10% dan frekwensi plus minus 5%. Ini artinya sistim supplai listrik/generator harus di desain pada saat beban penuh tegangan tidak turun melebihi 10% dan pada saat beban nol tegangan tidak naik melebihi 10%, begitu juga dengan frekwensi.
Berlian Syako
Lead Electrical Engineer
Escravos Export System Project - Chevron Nigeria Ltd
(hasil diskusi di yahoo groups)
mengenai sejarah frekuensi listrik, bisa dibaca disini:
http://electrical-science.blogspot.com/2009/12/history-of-power-frequency.html
Karakteristik Beberapa Jenis Bahan Penghantar Listrik
27 Aug 2010, 7:00 pm
Seperti telah kita ketahui, bahwa untuk pelaksanaan penyaluran energi listrik dapat dilakukan dengan dua cara, yaitu berupa saluran udara dan kabel tanah. Pada saluran Udara, terutama hantaran udara telanjang biasanya banyak menggunakan kawat penghantar yang terdiri atas: kawat tembaga telanjang (BCC, singkatan dari Bare Cooper Cable), Aluminium telanjang (AAC, singkatan dari All Aluminium Cable), Campuran yang berbasis aluminium (Al-Mg-Si), Aluminium berinti baja (ACSR, singkatan dari Aluminium Cable Steel Reinforced) dan Kawat baja yang berisi lapisan tembaga (Cooper Weld).Sedangkan pada saluran kabel tanah, biasanya banyak menggunakan kabel dengan penghantar jenis tembaga dan aluminium, perkembangan yang sangat dominan pada saluran kabel tanah adalah dari sisi bahan isolasinya, dimana pada saat awal banyak menggunakan isolasi berbahan kertas dengan perlindungan mekanikal berupa timah hitam, kemudian menggunakan minyak ( jenis kabel ini dinamakan GPLK atau Gewapend Papier Lood Kabel yang merupakan standar belanda dan NKBA atau Normal Kabel mit Bleimantel Aussenumheullung yang merupakan standar jerman, dan jenis bahan isolasi yang terkini adalah isolasi buatan berupa PVC (Polyvinyl Chloride) dan XLPE (Cross-Linked Polyethylene). Jenis bahan isolasi PVC dan XLPE pada saat ini telah berkembang pesat dan merupakan bahan isolasi yang andal.
Di waktu yang lalu, bahan yang banyak digunakan untuk saluran listrik adalah jenis tembaga (Cu). Namun karena harga tembaga yang tinggi dan tidak stabil bahkan cenderung naik, aluminium mulai dilirik dan dimanfaatkan sebagai bahan kawat saluran listrik, baik saluran udara maupun saluran kabel tanah. Lagipula, kawat tembaga sering dicuri karena bahannya dapat dimanfaatkan untuk pembuatan berbagai produk lain.
Suatu ikhtisar akan disampaikan dibawah ini mengenai berbagai jenis logam atau campurannya yang dipakai untuk kawat saluran listrik, yaitu:
• Tembaga elektrolitik, yang harus memenuhi beberapa syarat normalisasi, baik mengenai daya hantar listrik maupun mengenai sifat-sifat mekanikal.
• Brons, yang memiliki kekuatan mekanikal yang lebih besar, namun memiliki daya hantar listrik yang rendah. Sering dipakai untuk kawat pentanahan.
• Aluminium, yang memiliki kelebihan karena materialnya ringan sekali. Kekurangannya adalah daya hantar listrik agak rendah dan kawatnya sedikit kaku. Harganya sangat kompetitif. Karenanya merupakan saingan berat bagi tembaga, dan dapat dikatakan bahwa secara praktis kini mulai lebih banyak digunakan untuk instalasi-instalasi listrik arus kuat yang baru dari pada menggunakan tembaga.
• Aluminium berinti baja, yang biasanya dikenal sebagai ACSR (Aluminium Cable Steel Reinforced), suatu kabel penghantar aluminium yang dilengkapi dengan unit kawat baja pada inti kabelnya. Kawat baja itu diperlukan guna meningkatkan kekuatan tarik kabel. ACSR ini banyak digunakan untuk kawat saluran hantar udara.
• Aldrey, jenis kawat campuran antara aluminium dengan silicium (konsentrasinya sekitar 0,4 % – 0,7 %), Magnesium (konsentrasinya antara 0,3 % - 0,35 %) dan ferum (konsentrasinya antara 0,2 % - 0,3 %). Kawat ini memiliki kekuatan mekanikal yang sangat besar, namun daya hantar listriknya agak rendah.
• Cooper-weld, suatu kawat baja yang disekelilingnya diberi lapisan tembaga.
• Baja, bahan yang paling banyak digunakan sebagai kawat petir dan juga sebagai kawat pentanahan.
Berdasarkan ikhtisar diatas, dapat dikatakan bahwa bahan yang terpenting untuk saluran penghantar listrik adalah tembaga dan aluminium, sehingga kedua bahan tersebut banyak digunakan sebagai kawat pengantar listrik, baik saluran hantar udara maupun kabel tanah.
Untuk pembahasan lebih detail mengenai bahan penghantar listrik, dapat dibaca pada artikel berikut:
“Ilmu Bahan Listrik Dasar” , "Konduktor" dan “Electrical Power Cable Engineering”
atau kunjungi label artikel: "Ilmu Bahan Listrik"
Semoga bermanfaat,
Sumber: “Distribusi dan Utilisasi Tenaga Listrik” – Abdul Kadir.
Dasar Elektronika Daya - bagian 1
17 Aug 2010, 9:43 am
Pada Sistem Tenaga Listrik terdapat penggunaan komponen elektronika yang umumnya dipakai dalam rangkaian pengaturan motor-motor listrik. Komponen-komponen elektronika yang dipergunakan pada sistem tenaga listrik pada prinsipnya harus mampu menghasilkan daya yang besar atau mampu menahan disipasi daya yang besar. Elektronika daya meliputi switching, pengontrolan dan pengubah (konversi) blok-blok yang besar dari daya listrik dengan menggunakan sarana peralatan semikonduktor. Dengan demikian elektronika daya secara garis besar terbagi menjadi 2 (dua) bagian yaitu :
1. Rangkaian Daya
2. Rangkaian kontrol
Pada gambar berikut menunjukkan hubungan antara kedua rangkaian diatas yang terintegrasi menjadi satu, dimana keduanya banyak memanfaatkan peralatan semikonduktor.
Rangkaian daya terdiri dari komponen Dioda, Thyristor dan Transistor Daya. Sedangkan rangkaian kontrol terdiri atas Dioda, Transistor dan rangkaian terpadu (Integrated Circuit / IC).
Dengan menggunakan peralatan-peralatan yang serupa keandalan dan kompatibilitas dari perlengkapan (sistem) akan dapat diperbaiki. Elektronika daya merupakan bagian yang penting dalam industri-industri, yaitu dalam pengontrolan daya pada sistem, proses elektronika dan lain-lain.
I. DIODA
Dioda merupakan penyatuan dari lapisan P dan N sebagaimana gambar struktur dan simbol lapisan.
Syarat dioda dalam keadaan ON adalah Vak positip sedangkan untuk OFF adalah Vak negatif.
Karateristik tersebut menggambarkan hubungan antara arus dioda (IR dan IF) agar Vak dalam kondisi menahan arus (OFF) maupun dalam keadaan mengalir (ON). Dalam keadaan OFF, Vak = Vr = negatif, maka dioda menahan arus namun terdapat arus bocor Ir yang kecil.
Dalam keadaan ON, Vak = Vf = positif, dioda mengalirkan arus namun terdapat tegangan jatuh pada dioda = ∆ Vf, dan jika ∆ Vf ini makin besar untuk arus dioda yang makin tinggi, berarti rugi konduksi If * ∆ Vf naik. Terlihat pula pada karateristik dioda diatas bahwa bila Vr terlalu tinggi dioda akan rusak.
Karateristik Switching
Karateristik ini menggambarkan sifat kerja dioda dalam perpindahan keadaan ON ke OFF dan sebaliknya.
Dioda akan segera melalukan arus jika Vr telah mencapai lebih dari Vf minimum dioda kondusif dan pada saat OFF terjadi kelambatan dari dioda untuk kembali mempunyai kemampuan memblokir tegangan reverse. Dari gambar diatas tgerlihat adanya arus balik sesaat pada dioda, dimana arus balik ini terjadi pada saat peralihan keadaan dioda dari kondisi ON ke kondisi membloking tegangan reverse.
Dengan adanya sifat arus balik, maka diperoleh dua jenis penggolongan dioda yaitu :
1. Dioda Cepat, yaitu dioda dengan kemapuan segera mampu membloking
tegangan reverse yang cepat, orde 200 ns terhitung sejak arus forward dioda
sama dengan 0 (nol).
2. Dioda Lambat, yaitu untuk hal yang sama dioda memerlukan waktu lebih lama,
Q32 > Qs1.
Terminologi karateristik dioda
Trr : Reverse Recovery Time, waktu yang diperlukan dioda untuk bersifat membloking tegangan forward.
Tjr : Waktu yang diperlukan oleh Juction P-N untuk bersifat membloking.
Tbr : Waktu yang diperlukan daerah perbatasan Junction untuk membentuk zone bloking.
Qs : Jumlah muatan yang mengalir dalam arah reverse selama perpindahan status dioda ON ke OFF.
Dioda jenis lambat banyak digunakan pada rangkaian konverter dengan komutasi lambat/natural, seperti rangkaian penyearah. Sedangkan Dioda jenis Cepat dipergunakan pada konverter statis dengan komutasi sendiri seperti misalnya pada DC Chopper, konverter komutasi sendiri dll.
Kemampuan Tegangan
Dioda bersifat memblokir tegangan reverse, ternyata mampu menahan tegangan tersebut tergantung pada karateristik tegangan itu sendiri.
VRWM = Puncak tegangan kerja normal.
VRRM = Puncak tegangan lebih yang terjadi secara periodik.
VRSM = Puncak tegangan lebih tidak periodik.
Kemampuan Arus Dioda
Adanya tegangan jatuh konduksi ∆ Vf menyebabkan rugi daya pada dioda yang keluar dalam bentuk panas. Temperatur junction maksimum terletak antara 110°C - 125°C. Panas yang melebihi dari temperatur ini akan menyebabkan dioda rusak. Temperatur maksimum ini dapat dicapai oleh bermacam-macam pembebanan arus terhadap dioda.
If (AV) : Arus rata-rata maksimum yang diijinkan setiap harga arus rata-rata akan menghasilkan suatu harga temperatur akhir pada junction dioda. Batas If (AV) ini juga tergantung pada temperatur ruang dan jenis sistem pendinginan (Heat-sink).
If (RMS) : Harga effektif maksimum arus dioda. Harga rata-rata yang di bawah If (∆V) maksimum, belum menjamin keamanan operasi dioda terutama arus beban dioda dengan form factor yang tinggi. ( Rate Mean Square )
If (RM) : Harga puncak arus lebih periodik yang diijinkan.
If (SM) : Harga puncak arus lebih non periodik yang diijinkan
T : Batas integral pembebanan arus dimana dioda masih mampu mengalaminya.
Besaran ini berlaku untuk ½ cycles atau 1 ms dan merupakan pedoman dalam pemilihan pengaman arus.
Contoh data Fast Dioda Type MF 70
Maximum repetitive peak reverse voltage, Vdrm = 1200 Volt.
Mean forward current, If (AV) = 70 A
RMS forward current, Irms max = 110 A
Non repetitive forward current, If (ms) = 700 A
Forward V-Drop, Vfm=V, pada Ifm = 210 A
Peak reverse current, Irm = 5 mA
Reverse recovery time, trr = 200 ns
Stored, charger, Qrr = T µc (Qs)
Thermal resistance, Rth-jc = 0,37°C/w
Pada artikel lanjutan akan dibahas mengenai: SCR (Silicon Controlled Rectifier), TRIAC (Trioda Alternating Current Switch), DIAC (Bilateral Trigger Dioda) dan UJT (Uni-Juntion Transistor).
Semoga bermanfaat,
Terima kasih kepada Kontributor: Ir. A. Muid Fabanyo, MMT (Elektronika Daya-Elektro S1)
Kode IP (International Protection / Ingress Protection)
13 Jul 2010, 3:20 am
Kode IP (International Protection), ada juga yang mengartikan sebagai “Ingress Protection” terdiri dari huruf IP yang kemudian diikuti oleh dua angka dan terkadang diikuti juga oleh sebuah atau dua huruf tambahan. Sebagaimana didefinisikan dalam standar internasional IEC 60529, dimana IP rating tersebut mengklasifikasikan derajat atau tingkat perlindungan yang diberikan dari suatu peralatan listrik, contohnya motor listrik seperti telah dijelaskan pada artikel sebelumnya disini.Perlindungan tersebut merupakan perlindungan terhadap gangguan:
• Benda padat (termasuk bagian tubuh manusia seperti tangan dan jari).
• Debu.
• Hubungan/kontak langsung.
• Air.
Dua digit angka setelah huruf IP menunjukkan kondisi yang sesuai dari peralatan tersebut berdasarkan klasifikasinya. Dan jika tidak ada rating perlindungan sehubungan dengan salah satu kriteria, maka angka diganti dengan huruf X, contoh IP4X atau IPX6.
Kode Tingkat Perlindungan
Kode Utama
Digit Pertama, menunjukkan tingkat perlindungan peralatan terhadap benda padat termasuk perlindungan terhadap akses ke bagian berbahaya (misalnya, konduktor listrik dan bagian-bagian yang bergerak)
0. Tidak ada perlindungan terhadap kontak dan masuknya objek.
1. Perlindungan dari benda dengan ukuran >50 mm, seperti tangan, tapi tidak ada perlindungan terhadap kontak langsung yang disengaja dengan bagian tubuh (contoh tanpa sengaja tersentuh oleh tangan).
2. Perlindungan dari benda dengan ukuran >12,5 mm, seperti jari atau benda semacam itu.
3. Perlindungan dari benda dengan ukuran >2,5 mm, seperti alat-alat, kabel tebal, dll
4. Perlindungan dari benda dengan ukuran >1 mm, seperti sekrup, baut, kabel, dll
5. Perlindungan dari masuknya debu dan perlindungan lengkap terhadap kontak langsung. Pada tingkatan ini debu masih dapat dijinkan masuk namun dalam batas normal selama tidak mengganggu pengoperasian peralatan.
6. Perlindungan secara ketat dari masuknya debu dan perlindungan lengkap terhadap kontak langsung.
Digit kedua, menunjukkan tingkat perlindungan peralatan terhadap masuknya air.
0. Tidak dilindungi.
1. Perlindungan terhadap tetesan air yang jatuh langsung secara vertikal.
2. Perlindungan terhadap tetesan air yang jatuh langsung dengan kemiringan 15°.
3. Perlindungan terhadap percikan air yang jatuh dengan kemiringan 60°.
4. Perlindungan terhadap percikan air yang datang dari segala arah.
5. Perlindungan terhadap semprotan air yang datang dari segala arah, contohnya semprotan air dari pipa air atau keran.
6. Perlindungan terhadap semprotan air bertekanan yang datang dari segala arah, contohnya semprotan air dari water jet.
7. Perlindungan akibat perendaman dalam air pada kedalaman air antara 15 cm sampai dengan 1 m.
8. Perlindungan akibat perendaman dalam air yang bertekanan dan dilakukan dalam jangka waktu tertentu ataupun terus-menerus. Biasanya, ini berarti bahwa alat ini tertutup rapat. Namun, pada beberapa jenis peralatan, itu dapat berarti bahwa air bisa masuk tetapi hanya dalam sedemikian rupa sehingga tidak menimbulkan efek yang berbahaya.
Kode Tambahan
Digit ketiga, merupakan kode tambahan pertama berupa notasi huruf yang menunjukkan perlindungan bagian-bagian berbahaya dari akses manusia.
• A - Tangan
• B - Jari
• C - alat-alat
• D - kabel
Digit keempat, merupakan kode tambahan kedua juga berupa notasi huruf ntuk memberikan informasi tambahan kepada pengguna yang terkait dengan perlindungan peralatan tersebut.
• H - perangkat tegangan tinggi.
• M - perangkat bergerak (selama uji air).
• S - perangkat diam (selama uji air).
• W- kondisi cuaca
Kode IK
Kode IK, merupakan kode nomor tambahan yang digunakan untuk menentukan ketahanan peralatan untuk dampak mekanis. Dampak mekanis ini diidentifikasi dengan energi yang diperlukan untuk memenuhi syarat tingkat ketahanan yang ditentukan, yang diukur dalam joule (J), didasarkan pada EN 50102 - VDE 0470 Part 100 dan EN 62262 dan telah menggantikan standar kode IP untuk ketahanan peralatan yang dinotasikan dengan angka 0 s/d 9.
Kode IP untuk menentukan tingkat ketahanan (termasuk kategori kode lama)
• 0 - Tanpa perlindungan
• 1 – Perlindungan sampai dengan 0,225 J, setara dengan benda seberat 150 gr yang dijatuhkan dari ketinggian 15 cm.
• 2 - Perlindungan sampai dengan 0,375 J, setara dengan benda seberat 250 gr yang dijatuhkan dari ketinggian 15 cm.
• 3 - Perlindungan sampai dengan 0, 5 J, setara dengan benda seberat 250 gr yang dijatuhkan dari ketinggian 20 cm.
• 5 - Perlindungan sampai dengan 2 J, setara dengan benda seberat 500 gr yang dijatuhkan dari ketinggian 40 cm.
• 7 - Perlindungan sampai dengan 6 J, setara dengan benda seberat 1,5 kg yang dijatuhkan dari ketinggian 40 cm.
• 9 - Perlindungan sampai dengan 20 J, setara dengan benda seberat 5 kg yang dijatuhkan dari ketinggian 40 cm.
Kode IK
• 00 - Tanpa Perlindungan
• 01 - Perlindungan sampai dengan 0,150 J, setara dengan benda seberat 200 gr yang dijatuhkan dari ketinggian 7,5 cm.
• 02 - Perlindungan sampai dengan 0,200 J, setara dengan benda seberat 200 gr yang dijatuhkan dari ketinggian 10 cm.
• 03 - Perlindungan sampai dengan 0,350 J, setara dengan benda seberat 200 gr yang dijatuhkan dari ketinggian 17,5 cm.
• 04 - Perlindungan sampai dengan 0,500 J, setara dengan benda seberat 200 gr yang dijatuhkan dari ketinggian 25 cm.
• 05 - Perlindungan sampai dengan 0,700 J, setara dengan benda seberat 200 gr yang dijatuhkan dari ketinggian 35 cm.
• 06 - Perlindungan sampai dengan 1 J, setara dengan benda seberat 500 gr yang dijatuhkan dari ketinggian 20 cm.
• 07 - Perlindungan sampai dengan 2 J, setara dengan benda seberat 500 gr yang dijatuhkan dari ketinggian 40 cm.
• 08 - Perlindungan sampai dengan 5 J, setara dengan benda seberat 1,7 kg yang dijatuhkan dari ketinggian 29,5 cm.
• 09 - Perlindungan sampai dengan 10 J, setara dengan benda seberat 5 kg yang dijatuhkan dari ketinggian 20 cm.
• 10 - Perlindungan sampai dengan 20 J, setara dengan benda seberat 5 kg yang dijatuhkan dari ketinggian 40 cm.
Semoga bermanfaat, http://dunia-listrik.blogspot.com
Tabel Kode IP dan IK
Kode Tingkat Pengaman Motor Listrik
11 Jul 2010, 4:43 pm
Pada peralatan listrik umumnya terdapat “name plate” atau sebuah plat yang terdapat penjelasan mengenai karakteristik dari peralatan tersebut, seperti tegangan kerja, arus, frekuensi, tingkat isolasi dan lainnya, juga tertera simbol atau logo yang berhubungan dengan tindakan pengamanan, lihat gambar-1.Simbol pada peralatan listrik tersebut dibagi menjadi 3 tingkatan/klas, yaitu:
• Klas I memberikan keterangan bahwa badan alat harus dihubungkan dengan pentanahan.
• Klas II menunjukkan alat dirancang dengan isolasi ganda dan aman dari tegangan sentuh.
• Klas III peralatan listrik yang menggunakan tegangan rendah yang aman, contoh mainan anak-anak.
Motor listrik bahkan dirancang oleh pabriknya dengan kemampuan tahan terhadap siraman langsung air, lihat gambar-2. Motor listrik jenis ini tepat digunakan di luar bangunan tanpa alat pelindung dan tetap bekerja normal dan tidak berpengaruh pada kinerjanya. Name plate motor dengan IP 54, yang menyatakan proteksi atas masuknya debu dan tahan masuknya air dari arah vertikal maupun horizontal.
Ada motor listrik dengan proteksi ketahanan masuknya air dari arah vertikal saja gambar-3a, sehingga cairan arah dari samping tidak terlindungi. Tapi juga ada yang memiliki proteksi secara menyeluruh dari segala arah cairan gambar-3b. Perbedaan rancangan ini harus diketahui oleh teknisi karena berpengaruh pada ketahanan dan umur teknik motor, disamping harganya juga berbeda.Simbol Indek Proteksi Alat Listrik
Kode IP (International Protection) peralatan listrik menunjukkan tingkat proteksi yang diberikan oleh selungkup dari sentuhan langsung ke bagian yang berbahaya, dari masuknya benda asing padat dan masuknya air. Contoh IP X1 artinya angka X menyatakan tidak persyaratan proteksi dari masuknya benda asing padat. Angka 1 menyatakan proteksi tetesan air vertikal. Contoh IP 5X, angka 5 proteksi masuknya debu, angka X tidak ada proteksi masuknya air dengan efek merusak. Tabel-1 merupakan contoh simbol Indek proteksi alat listrik yang dinyatakan dengan gambar. ***** Klik gambar untuk melihat lebih jelas *****
Semoga bermanfaat, http://dunia-listrik.blogspot.com
Unduh Buku-Buku Teknik Elektro Gratis
18 Jun 2010, 9:04 pm
Kali ini "Dunia Listrik" akan memberikan tautan untuk mengunduh buku-buku teknik elektro gratis, diantaranya adalah:- Basics Of Electrical Engineering – 10,60 MB
- Circuit Analysis I with MATLAB Computing and Simulink SimPowerSystems Modeling – 5,00 MB
- Design of Electrical Services for Buildings, 4th edition – 4,50 MB
- Emerging Techniques in Power System Analysis – 2,70 MB
- Guide to Electric Power Generation, 2nd edition – 2,50 MB
- Lightning Protection (Iet Power and Energy) – 10,00 MB
- Lighting Control: Technology and Applications - 33,00 MB
- Linear Electric Actuators and Generators – 6,30 MB
- Modern Control Theory – 11,86 MB
- Modern Power Systems Analysis - 4,00 MB
- Power Electronics: Converters, Applications and Design – 12,00 MB
- Power Quality in Electrical Systems
- Transforms and Applications Handbook 3rd Edition (Electrical Engineering Handbook) – 16,40 MB
***Pilih salah satu tautan yang ada, kemudian "Copy dan Paste" tautan yang diberikan ke jendela browser anda***
Transforms and Applications Handbook 3rd Edition (Electrical Engineering Handbook) – 16,40 MBAuthor(s): Alexander D. Poularikas, "Transforms and Applications Handbook
Publisher: CRC
Date : 2010
Pages : 911
Format : PDF
OCR :
Quality :
Language : English
ISBN-10 : 1420066528
http://www.megaupload.com/?d=XYVPMCR5
http://uploading.com/files/1e68c7ff/1420066528_Transforms.rar/
Circuit Analysis I with MATLAB Computing and Simulink SimPowerSystems Modeling – 5,00 MBAuthor(s): Steven Karris
Publisher: Orchard Publications
Date : 2009
Pages : 618
Format : PDF
OCR :
Quality :
Language : English
ISBN-10 : 1934404179
http://www.megaupload.com/?d=Y1APTXTF
http://uploading.com/files/e6b1c8c6/1934404179Circuit1.rar/
Modern Power Systems Analysis - 4,00 MBAuthor(s): Xi-Fan Wang, Yonghua Song, Malcolm Irving
Publisher: Springer
Date : 2008
Pages : 561
Format : PDF
OCR :
Quality :
Language : English
ISBN-10 : 038772852X
http://www.megaupload.com/?d=SJQ7NVS6
http://uploading.com/files/9294bd87/038772852XPowerSystems.rar/
Lighting Control: Technology and Applications - 33,00 MBAuthor(s): Robert Simpson
Publisher: Focal Press
Date : 2003
Pages : 576
Format : PDF
OCR :
Quality :
Language : English
ISBN-10 : 0240515668
http://www.filefactory.com/file/b213hhh/n/0240515668LightingControl_Technology.rar
http://uploading.com/files/7349m231/0240515668LightingControl.rar/
Lightning Protection (Iet Power and Energy) – 10,00 MBAuthor(s): Vernon Cooray
Publisher: The Institution of Engineering and Technology
Date : 2009
Pages : 1070
Format : PDF
OCR :
Quality :
Language : English
ISBN-10 : 0863417442
http://www.megaupload.com/?d=2HLUSR60
http://uploading.com/files/ab1ce49d/0863417442Lightning.rar/
Emerging Techniques in Power System Analysis – 2,70 MBAuthor(s): Zhaoyang Dong, Pei Zhang, Jian Ma, Junhua Zhao
Publisher: Springer
Date : 2010
Pages : 202
Format : PDF
OCR :
Quality :
Language : English
ISBN-10 : 3642042813
http://www.megaupload.com/?d=AAQ8AN20
http://uploading.com/files/886a335a/E__3642042813%2BEmerging.rar/
Power Electronics: Converters, Applications and Design – 12,00 MBAuthor(s): Ned Mohan
Publisher: John Wiley & Sons Inc
Date : 1995
Pages : 824
Format : Djvu
OCR :
Quality :
Language : English
ISBN-10 : 0471142085
http://www.megaupload.com/?d=N47LUJL8
http://uploading.com/files/58482ba6/0471584088power_electronics.rar/
Design of Electrical Services for Buildings, 4th edition – 4,50 MBAuthor(s): Barrie Rigby
Publisher: Spon Press
Date : 2005
Pages : 318
Format : PDF
OCR : Y
Quality : Excellent
Language : English
ISBN-10 : 0415310822
http://uploading.com/files/dmm6f9b6/deelbui5.rar/
http://depositfiles.com/en/files/c3hzqgp08
http://rapidshare.com/files/392096458/deelbui5.rar
Linear Electric Actuators and Generators – 6,30 MBAuthor(s): I. Boldea, Syed A. Nasar
Publisher: Cambridge University Press
Date : 1997
Pages : 248
Format : PDF
OCR :
Quality :
Language : English
ISBN-10 : 0521480175
http://www.megaupload.com/?d=6KVKPT2D
http://uploading.com/files/61337d9d/0521480175ElectricActuators.rar/
Modern Control Theory – 11,86 MBAuthor(s): U.A.Bakshi, M.V.Bakshi
Publisher: Technical Publications
Date : 2009
Pages : 386
Format : PDF
OCR :
Quality :
Language : English
ISBN-10 : 8184315066
http://www.megaupload.com/?d=96MF6CGM
http://depositfiles.com/en/files/fgqyuuj9b
Power Quality in Electrical SystemsAuthor(s): Alexander Kusko, Marc T.Thompson
Publisher: McGraw Hill
Date : 2007
Pages : 241
Format : PDF
OCR : Y
Quality : Excellent
Language : English
ISBN-10 : 0071510028
Guide to Electric Power Generation, 2nd edition – 2,50 MBAuthor(s): A.J.Pansini, K.D.Smalling
Publisher: Marcel Dekker, Inc.
Date : 2002
Pages : 244
Format : PDF
OCR : Y
Quality : Excellent
Language : English
ISBN-10 : 0881733989
http://uploading.com/files/4629ddcb/guelpoge_9df.rar/
http://rapidshare.com/files/385534494/guelpoge_9df.rar
Basics Of Electrical Engineering – 10,60 MBAuthor(s): Sharma S
Publisher: I. K. International Publishing House Pvt. Ltd.
Date : 2007
Pages : 598
Format : PDF
OCR :
Quality :
Language : English
ISBN-10 : 8189866257
http://depositfiles.com/en/files/j3lzcbxre
http://www.megaupload.com/?d=TA3TEFW9
http://uploading.com/files/6emmmba3/Basics%2Bof%2BElectrical%2BEngineering.rar/
Semoga bermanfaat....http://dunia-listrik.blogspot.com
Pembangkit Listrik Tenaga Osmosis
6 Jun 2010, 3:04 pm
Kebutuhan terhadap sumber energi, terutama energi listrik, mendorong munculnya banyak variasi sumber pembangkit. Terlebih adanya desakan untuk menciptakan sumber pembangkit ramah lingkungan, menjadi salah satu faktor pendorong untuk mencari sumber energi lain selain bahan bakar fosil. Salah satu yang saat ini sedang ramai adalah pembangkit dengan konsep renewable energy yang umumnya sudah banyak dikembangkan di negara – negara maju. Salah satu bagian dari renewable energy adalah pembangkit listrik menggunakan teknik energi osmosis yang akan dibahas pada artikel ini.Pada prinsipnya, proses pembangkitan listrik melibatkan perubahan energi kinetik menjadi energi listrik (memutar rotor pada generator). Energi kinetik inilah yang umum menjadi permasalahan. Hal ini dikarenakan pada metode pembangkitan secara konvesional (seperti pembangkit berbahan bakar fosil) bahan bakar tersebut akan dibakar untuk memanaskan air, yang pada proses selanjutnya akan menghasilkan tekanan untuk memutar rotor. Hal inilah yang kemudian dilihat dan berusaha dimanfaatkan pada proses osmosis.
Berdasarkan pengertiannya, Osmosis merupakan salah satu sifat yang dimiliki dari benda cair (fluida) untuk berpindah melalui lapisan semiperrmiabel diantara 2 fluida yang memiliki kepekatan berbeda. Lapisan semipermiabel ini berfungsi untuk memisahkan 2 lapisan dan hanya mampu ditembus oleh air, sementara partikel yang lain tertahan. Sehingga arah pergerakan fluida berasal dari fluida dengan kepekatan rendah menuju fluida dengan kepekatan lebih tinggi hingga dicapai kepekatan yang sama.
Perpindahan fluida ini akan mengakibatkan adanya perubahan volume yang juga mengakibatkan tekanan pada sisi fluida yang lebih pekat. Tekanan ini kemudian akan menyebabkan pergerakan fluida dan tekanan yang dapat digunakan sebagai sumber energi kinetik. Konsep inilah yang kemudian digunakan pada pembangkit listrik dengan konsep teknik osmosis dengan memanfaatkan air laut. Dengan memanfaatkan kepekatan air laut dan juga air murni, pembangkit listrik dengan teknik osmosis dapat dikembangkan.
Untuk lebih memahami mengenai proses osmosis, dapat dilihat pada gambar di bawah ini.
Pada kondisi awal
Pada saat proses osmosis telah mencapai titik keseimbangan
Teknik osmosis yang digunakan pada pembangkit listrik memiliki 2 tipe yang berbeda, yaitu SHEOPP Converter dan Underground PLO Plant.
SHEOPP Converter
SHEOP Converter merupakan pembangkit listrik yang terpasang di dasar permukaan laut. Prinsip yang digunakan pada pembangkit ini adalah menggunakan air laut sebagai fluida pekat, dan memanfaatkan aliran air sungai atau dam yang berfungsi sebagai fluida yang kurang pekat. Dasar peletakan pembangkit ini didasar laut dikarenakan faktor beda ketinggian dan juga kadar kepekatan air laut itu sendiri. Faktor ini cukup mempengaruhi energi listrik yang nantinya dapat dibangkitkan.
SHEOPP Converter Plant
Underground PLO Plant
Pada prinsipnya, tipe pembangkit Undergorund PLO Plant memiliki prinsio kerja yang sama dengan SHEOPP Converter. Perbedaan terletak pada penempatan pembangkit. Jika pada SHEOPP Converter, pembangkit diletakkan pada bagian dasar laut untuk memastikan tekanan dan jumlah fluida yang tepat, maka pada pembangkit tipe Undergorund PLO plant pembangkit diletakkan di bawah tanah. Hal ini yang didasarkan untuk memunculkan perbedaan tekanan, dengan mengalirkan air dari sungai atau dam dan air laut menuju ke level tekanan yang lebih rendah. Untuk lebih jelasnya, dapat dilihat pada gambar di bawah ini :
Underground PLO Plant
Akan tetapi, seperti banyak pembangkit renewable energy lainnya, konsep pembangkit dengan teknik osmosis masih mendapat banyak tantangan. Hal ini terkait dengan faktor – faktor kualitas, kuantitas, dan ekonomis yang kurang baik. Permasalahan terutama terpaku pada kemampuan lapisan semipermiabel sebagai bagian penting teknik ini, dan juga faktor biaya yang dibutuhkan dalam menghasilkan energi listrik per Watt-nya.Oleh karena itu masih sedikit pembangkit listrik dengan teknik ini yang dikembangkan.
Perkembangan pembangkit dengan teknik ini sampai sekarang, hanya terdapat beberapa tempat , diantaranya adalah oleh perusahaan Starkraft di Tofte, Norwegia dan Eddy Potash Mine di New Mexico. Bahkan ketika pertama kali dibangun, pembangkit listrik yang berada di Norwegia hanya mampu menghasilkan beberapa kilo-Watt yang jika dikonversikan hanya dapat memanaskan air untuk 1-2 ketel.
Perhatian pada pembangkit ini pun akhirnya menarik beberapa pihak untuk meneliti dan menelaah lebih jauh. Salah satunya adalah perhatian untuk peningkatan kerja pada sisi lapisan semipermiabelnya. Namun, seiring waktu berjalan, bukanlah sesuatu yang tidak mungkin apabila di masa depan pembangkit dengan teknik ini dapat menjadi salah satu bagian dari sistem pembangkit listrik dengan dasar renewable energy.
Referensi :
[1] http://www.exergy.se/goran/cng/alten/proj/97/o/
[2] http://en.wikipedia.org/wiki/Osmotic_power
[4] http://www.osmosefilmer.com/engelsk2.html
[3]Haynie, Donald T. (2001). Biological Thermodynamics. Cambridge: Cambridge University Press. pp. 130–136.
[5]http://www.osti.gov/bridge/servlets/purl/756432-k7Q3X9/webviewable/
[6] http://www.newscientist.com/article/dn18204-first-osmosis-power-plant-goes-on-stream-in-norway.html
Artikel ini merupakan kiriman khusus untuk pembaca dunia listrik dari: Akhmad Syaiful Hidayat (ASH) - 3 Juni 2010
Definisi Istilah Kelistrikan Pada PUIL 2000
9 May 2010, 1:31 am
Persyaratan Umum Instalasi Listrik tahun 2000 (PUIL 2000) merupakan hasil penyempurnaan Peraturan Umum Instalasi Listrik 1987 dengan memperhatikan standar IEC, terutama terbitan TC 64 “Electrical Installations of Buildings” dan standar internasional lainnya yang berkaitan. Berikut adalah definisi dari istilah-istilah kelistrikan yang sering kita temui. Diurutkan berdasarkan urutan alpahabet.
Anda dapat mendownload PUIL 2000, disini.
A
aparat (listrik),
lihat definisi radas.
armatur
luminair tanpa lampu, lihat definisi luminair.
arus beban lebih (suatu sirkit)
arus lebih yang terjadi dalam sirkit pada waktu tidak ada gangguan listrik.
(overload current (of a circuit)) – IEV 826-05-07.
arus bocoran
a) (pada suatu instalasi) – arus yang dalam keadaan tidak ada gangguan mengalir ke bumi atau ke bagian konduktif ekstra dalam sirkit;
CATATAN: Arus ini dapat mempunyai komponen kapasitif termasuk yang dihasilkan dari penggunaan kapasitor yang disengaja. (leakage current (in an installation)) – IEV 826-03-08.
b) arus dalam lintas lain selain yang diinginkan karena isolasi tidak sempurna.
(leakage current (syn. earth current)) – IEV 151-03-35.
arus bocoran bumi
semua arus bocoran dan arus kapasitif antara suatu penghantar dan bumi.
(earth current) – IEV 151.
arus gangguan
arus yang mengalir di titik tertentu pada jaringan listrik karena gangguan di titik lain pada jaringan tersebut. (fault current) – IEV 603-02-25.
arus hubung pendek
a) arus lebih yang diakibatkan oleh gangguan impedans yang sangat kecil mendekati nol antara dua penghantar aktif yang dalam kondisi operasi normal berbeda potensialnya. (short-circuit current) – IEV 441.
b) arus lebih karena hubung pendek yang disebabkan oleh gangguan atau hubungan yang
salah pada sirkit listrik. (short-circuit current) – IEV 441.
c) arus yang mengalir di titik tertentu pada jaringan listrik akibat hubungan pendek di titik lain pada jaringan tersebut. (short-circuit current) – IEV 603-02-27.
arus lebih
a) arus dengan nilai melebihi nilai pengenal tertinggi; (overcurrent) – IEV 151, 441.
b) setiap arus yang melebihi nilai pengenalnya; untuk penghantar, nilai pengenalnya adalah Kemampuan Hantar Arus (KHA) penghantar yang bersangkutan.
(overcurrent) – IEV 826-05-06.
arus operasi (arus kerja)
nilai arus yang pada atau di atas nilai tersebut pelepas (release) dapat bekerja.
(operating current (of an overcurrent release)) – IEV 441-16-45.
arus pengenal
a) arus operasi yang mendasari pembuatan perlengkapan listrik.
b) (belitan suatu transformator) – arus yang mengalir lewat terminal saluran suatu belitan transformator, yang diperoleh dengan membagi daya pengenal oleh tegangan pengenal belitan tersebut dan faktor fase yang tepat. (rated current (of a winding of a transformer)) – IEV 421-04-05.
arus sisa
jumlah aljabar nilai arus sesaat, yang mengalir melalui semua penghantar aktif suatu sirkit pada suatu titik instalasi listrik.
(residual current) – IEV 826-03-09.
arus sisa operasi
arus terkecil yang dapat mengetripkan gawai proteksi arus sisa dalam waktu yang
ditentukan.
arus trip (arus bidas)
arus yang menyebabkan gawai proteksi bekerja.
B
bagian aktif
penghantar atau bagian konduktif yang dimaksudkan untuk dilistriki pada pemakaian normal; termasuk di dalamnya penghantar netral, tetapi berdasarkan perjanjian (konvensi) tidak termasuk penghantar PEN.
CATATAN Bagian aktif ini tidak berarti dapat menyebabkan risiko kejut listrik. (live part) – IEV 826-03-01.
bagian konduktif
bagian yang mampu menghantarkan arus walaupun tidak harus digunakan untuk mengalirkan arus pelayanan. (conductive part) – IEV 441-11-09.
Bagian Konduktif Ekstra (BKE)
bagian konduktif yang tidak merupakan bagian dari instalasi listrik dan dapat menimbulkan potensial, biasanya potensial bumi. (extraneous conductive part) – IEV 826-03-03.
Bagian Konduktif Luar (BKL)
lihat definisi Bagian Konduktif Ekstra.
Bagian Konduktif Terbuka (BKT)
a) bagian konduktif yang gampang tersentuh dan biasanya tak bertegangan, tetapi dapat bertegangan jika terjadi gangguan.
CATATAN 1 Bagian Konduktif Terbuka yang khas adalah dinding selungkup, gagang operasi, dan lain-lain. (exposed conductive part) – IEV 826-03-02.
b) bagian konduktif perlengkapan listrik yang dapat tersentuh dan biasanya tidak
bertegangan, tetapi dapat bertegangan jika terjadi gangguan.
CATATAN 2 Bagian konduktif perlengkapan l istrik yang hanya dapat bertegangan dalam kondisi gangguan melalui BKT tidak dianggap sebagai BKT. (exposed conductive part) – IEV 441-11-10.
bahan kebal bakar
bahan yang tidak akan terbakar selama pemakaiannya sesuai dengan tugas yang diperuntukkan baginya; atau tidak akan terus menyala setelah dibakar.
baterai kotak
perlengkapan hubung bagi (PHB) yang terdiri atas beberapa kotak yang umumnya sejenis seperti kotak rel, kotak cabang, kotak pengaman lebur, dan kotak sakelar yang dirakit menjadi satu.
beban lebih
a) Kelebihan beban aktual melebihi beban penuh.
CATATAN : Istilah "beban lebih" tidak digunakan sebagai sinonim arus lebih (overload) – IEV 151, 441-11-08.
b) Keadaan operasi dalam sirkit yang menimbulkan arus lebih, meskipun sirkit itu secara listrik tidak rusak.
beban penuh
nilai beban tertinggi yang ditetapkan untuk kondisi pengenal operasi. (full load) – IEV 151-03-16.
bumi
massa konduktif bumi, yang potensial listriknya di setiap titik mana pun menurut konvensi sama dengan nol. (earth) – IEV 151-01-07.
C
celah proteksi
celah dengan jarak tertentu sehingga, jika terjadi gangguan dalam sirkit, akan bekerja sebagai proteksi dengan cara mengalirkan arus melalui celah tersebut, sesuai dengan tingkat proteksi yang dikehendaki.
celah tegangan lebih
celah proteksi yang bekerja sebagai proteksi berdasarkan tegangan lebih tertentu yang terjadi karena gangguan dalam sirkit yang bersangkutan.
E
elektrode batang
elektrode dari pipa logam, baja profil, atau batang logam lainnya yang dipancangkan ke bumi.
elektrode bumi
bagian konduktif atau kelompok bagian konduktif yang membuat kontak langsung dan memberikan hubungan listrik dengan bumi. (earth electrode) – IEV 826-04-02, 461-06-18, 195-02-01, 604-04-03..
elektrode gradien potensial
elektrode sistem pembumian, yang dipasang khusus untuk menurunkan tegangan langkah.
elektrode pelat
elektrode dari bahan logam pejal atau berlubang, pada umumnya ditanam dalam-dalam.
elektrode pita
elektrode yang dibuat dari penghantar berbentuk pipih, bundar, atau pilin yang pada
umumnya ditanam secara dangkal.
elemen lebur
bagian dari pengaman lebur yang dirancang agar lebur bila pengaman lebur bekerja (fuse-element) – IEV 441
G
gangguan
a) segala perubahan yang tidak dikehendaki, yang melemahkan kerja normal;
b) kejadian yang tidak direncanakan atau kerusakan pada barang, yang dapat mengakibatkan satu kegagalan atau lebih, baik pada barang itu sendiri, ataupun pada perlengkapan yang berhubungan dengan barang itu.
(fault) – IEV 151-03-39, 604-02-01.
gangguan bumi
a) kegagalan isolasi antara penghantar dan bumi atau kerangka.
b) gangguan yang disebabkan oleh penghantar yang terhubung ke bumi atau karena resistans isolasi ke bumi menjadi lebih kecil daripada nilai tertentu.
(earth fault) – IEV 195-04-14.
gangguan isolasi
cacat pada isolasi perlengkapan, yang dapat mengakibatkan dielektrik tertembus atau arus abnormal mengalir lewat isolasi. (insulation fault) – IEV 604-02-02.
gangguan permanen
gangguan yang mempengaruhi gawai dan menghalangi kepulihan pelayanannya selama belum ada tindak perbaikan atas titik gangguan. (permanent fault) – IEV 604-02-10.
gawai (listrik)
perlengkapan listrik yang digunakan dalam kaitan dengan, atau sebagai pembantu pada, perlengkapan listrik lain; misalnya termostat, sakelar, atau transformator instrumen. (device) – IEEE, dictionary.
Gawai Proteksi Arus Sisa (GPAS)
gawai yang digunakan sebagai pemutus, yang peka terhadap arus sisa, yang dapat secara otomatis memutuskan sirkit termasuk penghantar netralnya, dalam waktu tertentu bila arus sisa yang timbul karena terjadinya kegagalan isolasi melebihi nilai tertentu sehingga bertahannya tegangan sentuh yang terlalu tinggi dapat dicegah.
Gawai Proteksi Arus Lebih (GPAL)
gawai penyakelaran mekanis atau sekumpulan gawai yang dirancang untuk menyebabkan terbukanya kontak jika arus lebih mencapai nilai yang diberikan dalam kondisi yang ditentukan.
H
hubung pendek
hubungan antara dua titik atau lebih dalam suatu sirkit melalui impedans yang sangat kecil mendekati nol. (short-circuit) – IEV 441.
I
instalasi darurat
instalasi yang digunakan u ntuk penerangan dan tenaga listrik pada waktu terjadi gangguan pada sistem penyuplai tenaga listrik dan penerangan yang normal.
instalasi domestik
instalasi dalam bangunan yang digunakan sebagai tempat tinggal.
instalasi pelanggan
instalasi listrik yang terpasang sesudah meter di rumah atau pada bangunan.
instalasi lampu luah tabung gas
instalasi penerangan yang menggunakan lampu tabung gas dan bekerja pada tegangan di atas 1000 V (TM atau TT); misalnya penerangan tanda dan penerangan bentuk.
instalasi listrik bangunan
rakitan perlengkapan listrik pada bangunan yang berkaitan satu sama lain, untuk memenuhi tujuan atau maksud tertentu dan memiliki karakteristik terkoordinasi.
(electrical installation (of building)) – IEV 826-01-01.
instalasi listrik desa
instalasi untuk pembangkitan, pendistribusian, pelayanan, dan pemakaian tenaga listrik di desa.
instalasi listrik pasangan dalam
instalasi listrik yang ditempatkan dalam bangunan tertutup sehingga terlindung dari pengaruh langsung cuaca.
instalasi listrik pasangan luar
instalasi listrik yang tidak ditempatkan dalam bangunan sehingga terkenai pengaruh langsung cuaca.
instalasi pembangunan
instalasi yang digunakan selama masa pembangunan, pemugaran, pembongkaran atau perombakan gedung dengan pengawatan yang khusus untuk penerangan dan tenaga listrik.
instalasi sementara
instalasi listrik yang pemakaiannya ditetapkan untuk suatu tempat tertentu untuk jangka waktu sementara sesuai dengan standar/ketentuan yang berlaku paling lama tiga bulan, dan tidak boleh dipakai di tempat lain.
instrumen
gawai untuk mengukur nilai kuantitas sesuatu yang diamati. (instrument) – IEEE, dictionary
inti kabel
rakitan yang mencakup penghantar beserta isolasinya (dan tabir tapisnya jika ada). (core (of a cable)) - IEV 461-04-04
isolasi
a) (sebagai bahan) - segala jenis bahan yang dipakai untuk menyekat sesuatu;
b) (pada kabel) - bahan yang dipakai untuk menyekat penghantar dari penghantar lain, dan dari selubungnya, jika ada;
c) (pada perlengkapan) - sifat dielektrik semua bahan isolasi perlengkapan;
d) (sebagai sifat) - segala sifat yang terdapat pada penghantar karena pengisolasian penghantar.
(Insulation) – IEV 195-06-06, 195-06-07, 195-06-08, 195-06-09, 195-02-41.
isolasi dasar
isolasi yang diterapkan p ada bagian aktif untuk memberikan proteksi dasar terhadap kejut listrik.
CATATAN ke dalam isolasi dasar tidak termasuk isolasi yang digunakan secara khusus untuk tujuan fungsional.
(basic insulation) - IEV 826-03-17
isolasi diperkuat
isolasi bagian aktif yang berbahaya yang memproteksi manusia dari kejut listrik setara dengan isolasi ganda.
(reinforced insulation) - IEV 826-03-20
isolasi ganda
isolasi yang mencakup isolasi dasar dan isolasi suplemen.
(double insulation) - IEV 826-03-19
isolasi suplemen
isolasi independen yang diterapkan sebagai tambahan pada isolasi dasar agar memberikan proteksi untuk manusia dari kejut listrik dalam kejadian kegagalan isolasi.
(supplementary insulation) IEV 826-03-18
J
jangkauan tangan
daerah yang dapat dicapai oleh uluran tangan dari tempat berdiri, tanpa menggunakan sarana apapun.
(arm’s reach) IEV 195-06-12, 826-03-11.
jarak bebas
jarak antara dua bagian konduktif yang sama dengan rentangan tali terpendek antara bagian konduktif tersebut.
(clearance) IEV 441-17-31, 604-03-60.
jarak udara
jarak terpendek antara dua bagian aktif diukur melintasi udara.
jaringan listrik
sistem listrik yang terdiri atas penghantar dan perlengkapan listrik yang terhubung satu dengan lainnya, untuk mengalirkan tenaga listrik.
(electrical network)
K
kabel berisolasi atau disingkat kabel – rakitan
kabel yang terdiri atas :
a) satu inti atau lebih
b) selubung individual (jika ada)
c) pelindung rakitan (jika ada)
d) selubung kabel (jika ada).
Penghantar yang tidak berisolasi tambahan dapat digolongkan sebagai kabel.
(insulated cable) IEV 461-06-01
kabel fleksibel
kabel yang disyaratkan untuk mampu melentur pada waktu digunakan, dan yang struktur dan bahannya memenuhi persyaratan.
(flexible cable) - IEV 461-06-14
kabel tanah
jenis kabel yang dibuat khusus untuk dipasang di permukaan atau dalam tanah, atau dalam air.
(underground cable) IEV 601-03-05.
keadaan darurat
keadaan yang tidak biasa atau tidak dikehendaki yang membahayakan keselamatan manusia dan keamanan bangunan serta isinya, yang ditimbulkan oleh gangguan suplai utama listrik.
kedap
sifat tidak dapat dimasuki sesuatu; misalnya kedap air atau kedap debu.
Kemampuan Hantar Arus (KHA)
arus maksimum yang dapat dialirkan dengan kontinu oleh penghantar pada keadaan tertentu tanpa menimbulkan kenaikan suhu yang melampaui nilai tertentu.
(current carrying capacity) IEV 826-05-05.
kendali
tindakan dengan maksud tertentu pada atau dalam sistem, untuk memperoleh sasaran tertentu.
CATATAN Kendali (dapat) termasuk pemantauan (monitoring) dan pelindungan ( safe guarding) di samping tindak kendali itu sendiri.
(control) – IEV 351.
kontak tusuk (kotak kontak dan tusuk kontak)
susunan gawai pemberi dan penerima arus yang dapat dipindah-pindahkan, untuk menghubungkan dan memutuskan saluran ke dan dari bagian instalasi. Kontak tusuk meliputi :
a) kotak kontak – bagian kontak tusuk yang merupakan gawai pemberi arus;
b) tusuk kontak – bagian kontak tusuk yang merupakan gawai penerima arus.
Kotak Kontak Biasa (KKB)
kotak kontak yang dipasang untuk digunakan sewaktu-waktu (tidak secara tetap) bagi peranti listrik jenis apa pun yang memerlukannya, asalkan penggunaannya tidak melebihi batas kemampuannya.
Kotak Kontak Khusus (KKK)
kotak kontak yang dipasang khusus untuk digunakan secara tetap bagi suatu jenis peranti listrik tertentu yang diketahui daya mau pun tegangannya.
kotak sambung
kotak pada sambungan kabel yang melindungi isolasi kabel terhadap udara dan air.
L
lengkapan
gawai yang melakukan tugas kecil atau sampingan sebagai tambahan, yang berhubungan dengan tetapi bukan bagian perlengkapan.
(accessory) - IEC 581
luminair
unit penerangan yang lengkap, terdiri atas satu lampu atau lebih dengan bagian yang dirancang untuk mendistribusikan cahaya, dan menempatkan, melindungi, serta menghubungkan lampu ke suplai daya.
P
panel hubung bagi
perlengkapan hubung bagi yang pada tempat pelayanannya berbentuk suatu panel atau kombinasi panel-panel, terbuat dari bahan konduktif atau tidak konduktif yang dipasang pada suatu rangka yang dilengkapi dengan perlengkapan listrik seperti sakelar, kabel dan rel. Perlengkapan hubung bagi yang dibatasi dan dibagi-bagi dengan baik menjadi petak-petak yang tersusun mendatar dan tegak dianggap sebagai satu panel hubung bagi.
pemanfaat listrik
perlengkapan yang dimaksudkan untuk mengubah energi listrik menjadi energi bentuk lain, misalnya cahaya, bahang, tenaga gerak.
(current-using equipment) – IEV 826-07-02.
pembebanan intermiten
pembebanan periodik dengan waktu kerja tidak melampaui 4 menit diselingi dengan waktu istirahat (beban nol atau berhenti), yang cukup lama untuk mendinginkan penghantar sampai suhu kelilingnya.
pembebanan singkat
pembebanan dengan waktu kerja singkat, tidak melampaui 4 menit, disusul dengan waktu istirahat yang cukup lama, sehingga penghantar menjadi dingin kembali sampai suhu keliling.
pembumian
penghubungan suatu titik sirkit listrik atau suatu penghantar yang bukan bagian dari sirkit listrik, dengan bumi menurut cara tertentu.
(earthing)
pemisah
gawai untuk memisahkan atau menghubungkan sirkit dalam keadaan tidak atau hampir tidak berbeban.
(Isolator) -
pemutus sirkit (pemutus tenaga)
sakelar mekanis yang mampu menghubungkan, mengalirkan dan memutuskan arus pada kondisi sirkit normal, dan juga mampu menghubungkan, mengalirkan untuk jangka waktu tertentu dan memutuskan secara otomatis arus pada kondisi sirkit tidak normal tertentu, seperti pada kondisi hubung pendek
(circuit-breaker) – IEV 441
pengaman lebur (sekering)
gawai penyakelaran dengan peleburan satu komponen atau lebih yang dirancang khusus dan sebanding, yang membuka sirkit tempat pengaman lebur disisipkan dan memutus arus bila arus tersebut melebihi nilai yang ditentukan dalam waktu yang sesuai.
CATATAN Pengaman lebur meliputi semua bagian yang membentuk gawai penyakelaran yang utuh.
(fuse) – IEC 60269-1
pengedapan (pemakalan)
proses penutupan celah komponen agar mampu menahan masuknya kotoran.
(sealing) - IEV 461-10-02.
penghantar aktif
setiap penghantar dari sistem suplai yang mempunyai beda potensial dengan netral atau dengan penghantar yang dibumikan. Dalam sistem yang tidak memiliki titik netral, semua penghantar harus dianggap sebagai penghantar aktif
(active conductor ) - SAA 0.5.4
penghantar bumi
penghantar dengan impedans rendah, yang secara listrik menghubungkan titik yang tertentu pada suatu perlengkapan (instalasi atau sistem) dengan elektrode bumi.
(earth conductor) – IEC MDE, 1983, p.76
penghantar netral (N)
penghantar (berwarna biru) yang dihubungkan ke titik netral sistem dan mampu membantu mengalirkan energi listrik.
(neutral conductor) – IEC MDE, 1983, p.76
penghantar PEN (nol)
penghantar netral yang dibumikan dengan menggabungkan fungsi sebagai penghantar proteksi dan penghantar netral.
CATATAN Singkatan PEN dihasilkan dari penggabungan lambang PE untuk penghantar proteksi dan N untuk penghantar netral.
(PEN conductor) – IEC MDE, 1983, p.76, IEV 826-04-06.
penghantar pembumian
a) penghantar berimpedans rendah yang dihubungkan ke bumi;
b) penghantar proteksi yang menghubungkan terminal pembumi utama atau batang ke elektrode bumi.
(earthing conductor) – IEC MDE, 1983, p.76
penghantar pilin
penghantar yang terdiri atas satu pilinan, atau sejumlah pilinan yang dipintal jadi satu tanpa isolasi di antaranya.
penghantar proteksi (PE)
penghantar untuk proteksi dari kejut listrik yang menghubungkan bagian berikut : bagian konduktif terbuka, bagian konduktif ekstra, terminal pembumian utama, elektrode bumi, titik sumber yang dibumikan atau netral buatan.
(protective conductor) – IEC MDE, 1983, p.77
penyakelaran (switsing)
proses penghubungan atau pemutusan aliran/arus dalam satu sirkit atau lebih.
(switching) – IEV 441.
penyambung berpengedap (berpakal)
penyambung yang menggunakan pengedap yang mampu menghasilkan kedap terhadap zat
tertentu.
peranti listrik
barang pemanfaat listrik, biasanya merupakan unit yang sudah lengkap, pada umumnya bukan perlengkapan industri, lazim dibuat dengan ukuran atau jenis yang baku, yang mengubah energi listrik menjadi bentuk lain, biasanya bahang atau gerak mekanis, di tempat pemanfaatannya.
Misalnya pemanggang roti, seterika listrik, mesin cuci, pengering rambut, bor genggam, dan penyaman udara.
(electrical appliance) – IEEE dictionary
perlengkapan genggam
perlengkapan randah (portabel) yang dimaksudkan untuk dipegang dengan tangan dalam kerja normal, dan motornya, jika ada, merupakan bagian yang menyatu dengan perlengkapan tersebut.
(hand-held equipment) – IEC MDE, 1983, p.148
Perlengkapan Hubung Bagi dengan atau tanpa kendali (PHB)
suatu perlengkapan untuk membagi tenaga listrik dan/atau mengendalikan dan melindungi sirkit dan pemanfaat listrik mencakup sakelar pemutus sirkit, papan hubung bagi tegangan rendah dan sejenisnya.
perlengkapan listrik
a) istilah umum yang meliputi bahan, fiting, gawai, peranti, luminair, aparat, mesin, dan lain-lain yang digunakan sebagai bagian dari, atau dalam kaitan dengan, instalasi listrik.
b) barang yang digunakan untuk maksud-maksud seperti pembangkitan, pengubahan, transimisi distribusi atau pemanfaatan energi listrik, seperti, mesin, transformator, radas, instrumen, gawai proteksi, perlengkapan untuk pengawatan, peranti.
(electrical equipment) – IEC MDE, 1983, p.148
perlengkapan listrik pasangan dalam
perlengkapan listrik yang ditempatkan dalam ruang bangunan tertutup sehingga terlindung dari pengaruh cuaca secara langsung.
(indoor electrical equipment)
perlengkapan listrik pasangan luar
perlengkapan listrik yang tidak ditempatkan dalam bangunan sehingga terkena pengaruh cuaca secara langsung.
(outdoor electrical equipment)
perlengkapan magun (terpasang tetap)
perlengkapan yang terpaku pada penyangga atau dalam keadaan kokoh aman di suatu tempat khusus.
(fixed equipment) – IEC MDE, 1983, p.148
perlengkapan pegun (stasioner)
perlengkapan magun atau perlengkapan yang tidak mempunyai gagang untuk pegangan, dan yang mempunyai massa cukup besar sehingga tak mudah dipindah-pindah.
CATATAN Nilai massa tersebut besarnya 18 kg atau lebih menurut standar IEC jika menyangkut peranti rumah-tangga.
(stationary equipment) – IEC MDE, 1983, p.148
perlengkapan portabel (randah)
perlengkapan yang dapat dipindah-pindah ketika bekerja, atau mudah dipindah-pindah dari satu tempat ke tempat lain dalam keadaan tetap terhubung pada sumber listrik.
(portable equipment) – IEC MDE, 1983, p.148
PHB cabang
semua PHB yang terletak sesudah PHB utama atau sesudah suatu PHB utama subinstalasi.
PHB utama
PHB yang menerima tenaga listrik dari saluran utama konsumen dan membagikannya ke seluruh instalasi konsumen.
R
radas (aparat)
perlengkapan listrik yang biasanya terdapat dekat atau di tempat pemanfaatannya, tanpa patokan yang tegas tentang pengertian besar-kecilnya, misalnya generator, motor, transformator, atau pemutus sirkit.
rel pembumi
batang penghantar tempat menghubungkan beberapa penghantar pembumi.
rancangan instalasi listrik
berkas gambar rancangan dan uraian teknik, yang digunakan sebagai pegangan untuk melaksanakan pemasangan suatu instalasi listrik.
resistans isolasi lantai dan dinding
resistans antara permukaan lantai atau dinding dan bumi.
resistans elektrode bumi
resistans antara elektrode bumi atau sistem pembumian dan bumi acuan/referensi.
resistans pembumian
jumlah resistans elektrode bumi dan resistans penghantar pembumi.
resistans pembumian total
a) resistans dari seluruh sistem pembumian yang terukur di suatu titik,
b) resistan antara terminal pembumian utama dan bumi
(total earthing resistance) – IEV 826 – 04 – 03
ruang kering
ruang yang biasanya tidak lembab. Ruang yang kelembabannya hanya berlaku sewaktu-waktu, sehingga hampir tidak mempengaruhi mutu isolasi, meskipun kelembabannya itu
berlangsung dalam jangka waktu lama, digolongkan dalam ruang kering.
ruang kerja kasar
ruang terbuka atau tertutup untuk bermacam-macam pekerjaan kasar.
ruang kerja listrik
ruang khusus yang digunakan untuk pemasangan dan pengusahaan perlengkapan listrik yang berbahaya dan karena itu ruang itu hanya boleh dimasuki oleh orang yang berpengetahuan tentang teknik listrik.
ruang kerja listrik terkunci
ruang kerja listrik yang hanya boleh dibuka dan dimasuki oleh orang yang berwenang.
ruang lembab dan basah
ruang terbuka atau tertutup yang demikian lembab sehingga isolasi yang baik sukar untuk dipertahankan dan resistans isolasi antara badan manusia dan bumi berkurang.
ruang sangat panas
ruang yang suhunya sangat tinggi dengan akibat menurunnya (tidak dapat dipertahankannya) daya sekat bahan isolasi yang lazim digunakan di tempat lain, atau menurunnya resistans listrik tubuh manusia yang berada dalam ruang itu.
ruang uji atau laboratorium listrik
ruang terbuka atau tertutup tempat dilakukan pemeriksaan, pengujian atau percobaan listrik, yang selama berlangsungnya pekerjaan itu hanya boleh dimasuki oleh orang yang berwenang saja.
S
sakelar
gawai untuk menghubungkan dan memutuskan sirkit dan mengubahnya menjadi berbeban atau tidak.
sakelar cabang
sakelar untuk menghubungkan dan memisahkan masing-masing cabang.
sakelar keluar
sakelar pada PHB di sisi tenaga listrik keluar dari PHB tersebut.
sakelar masuk
sakelar pada PHB di sisi tenaga listrik masuk ke PHB tersebut.
sakelar pemisah
sakelar untuk memisahkan atau menghubungkan sirkit dalam keadaan tidak atau hampir tidak berbeban (lihat definisi pemutus sirkit).
(disconnector)
sakelar pemisah pengaman
sarana pengamanan untuk memisahkan sirkit perlengkapan listrik dari jaringan sumber dengan menggunakan transformator pemisah atau motor generator, pemisahan dimaksudkan untuk mencegah timbulnya tegangan sentuh yang terlalu tinggi pada BKT perlengkapan yang diamankan, bila terjadi kegagalan isolasi dalam perlengkapan tersebut.
(protective disconnector)
sakelar utama
sakelar masuk dan keluar pada PHB utama instalasi atau PHB utama subinstalasi.
saluran listrik
seperangkat penghantar, isolator dan lengkapan untuk mengalirkan energi antara dua titik suatu jaringan.
(electrical line)
saluran luar
saluran yang dipasang di atas tanah dan di luar bangunan.
sambungan rumah
saluran listrik yang menghubungkan instalasi pelanggan dan jaringan distribusi.
saluran tegangan rendah
bagian jaringan tegangan rendah tidak termasuk sambungan pelayanan.
saluran transmisi
saluran listrik yang merupakan bagian dari suatu instalasi, biasanya terbatas pada konstruksi udara.
(transmission line) – SAA Wiring rules
saluran utama pelanggan
saluran antara meter atau kotak pelayanan rumah dan PHB utama.
(consumer’s mains) – SAA Wiring rules
saluran utama subinstalasi
saluran antara PHB utama dan PHB utama subinstalasi, atau saluran antar PHB utama subinstalasi.
(subinstallation line)
sentuh langsung
persentuhan manusia atau ternak dengan bagian aktif.
(direct contact) – IEV 826-03-05
sentuh tak langsung
persentuhan manusia atau ternak dengan bagian konduktif terbuka yang bertegangan jika terjadi gangguan.
(indirect contact) – IEV 826-03-06
sirkit akhir
a) sirkit keluar dari PHB, yang dilindungi oleh pengaman lebur dan atau pemutus sirkit, dan yang menghubungkan titik beban atau pemanfaat listrik.
b) sirkit yang terhubung langsung ke perlengkapan pemanfaat arus listrik atau ke kotak kontak.
(final circuit) – IEV 826-05-03
sirkit cabang
sirkit keluar dari PHB, yang dilindungi oleh pengaman lebur dan atau pemutus tenaga, dan yang menghubungkannya ke PHB lain.
(branch circuit)
sistem IT atau sistem Penghantar Pengaman (HP)
sistem yang semua bagian aktifnya tidak dibumikan, atau titik netral dihubungkan ke bumi melalui impedans. BKT instalasi dibumikan secara independen atau kolektif, atau ke pembumian sistem.
sistem TN atau sistem Pembumian Netral Pengaman (PNP)
sistem yang mempunyai titik netral yang dibumikan langsung, dan BKT instalasi dihubungkan ke titik tersebut oleh penghantar proteksi.
sistem TT atau sistem Pembumi Pengaman (PP)
sistem yang mempunyai titik netral yang dibumikan langsung dan BKT instalasi dihubungkan ke elektrode bumi yang secara listrik terpisah dari elektrode bumi sistem tenaga listrik.
T
tegangan
klasifikasi sistem tegangan adalah sebagai berikut :
a) tegangan ekstra rendah - tegangan dengan nilai setinggi-tingginya 50 V a.b. atau 120 V a.s.
CATATAN Tegangan ekstra rendah ialah sistem tegangan yang aman bagi manusia.
b) tegangan rendah (TR) - tegangan dengan nilai setinggi-tingginya 1000 V a.b. atau 1500 V a.s..
c) tegangan di atas 1000 V a.b., yang mencakup :
1) tegangan menengah (TM), tegangan lebih dari 1 kV sampai dengan 35 kV a.b. digunakan khususnya dalam sistem distribusi; (medium voltage) – IEC MDE, 1983, p.435
2) tegangan tinggi (TT), tegangan lebih dari 35 kV a.b.
tegangan elektrode
tegangan antara elektrode dan titik acuan yang ditetapkan, biasanya pada katode.
CATATAN Kecuali jika dinyatakan lain, tegangan elektrode diukur pada terminal yang tersedia.
tegangan gangguan
tegangan yang timbul antara dua BKT, atau antara BKT dan bumi acuan/referensi.
tegangan langkah
bagian tegangan elektrode bumi antara dua titik di permukaan bumi, yang jaraknya sama dengan satu langkah biasa.
(step voltage)
tegangan nominal
a) (pada sistem atau perlengkapan, atau bagian sistem) – nilai tegangan yang lebih kurang sesuai untuk mengidentifikasi sistem atau gawai.
CATATAN 1 : Nilai-nilai nominal dibakukan.
(nominal voltage) – IEV 601
b) (pada instalasi) – tegangan yang diperuntukkan bagi instalasi atau bagian instalasi.
CATATAN 2 : Tegangan aktual boleh berbeda dari tegangan nominal dengan kuantitas yang dibatasi oleh toleransi.
(nominal voltage of an instalation ) – IEV 826-02-01
tegangan pengenal – (suatu perlengkapan atau gawai)
tegangan yang disyaratkan oleh suatu instalasi atau oleh bagian daripadanya.
CATATAN Tegangan yang sebenarnya boleh berbeda dari tegangan nominal sebesar toleransi yang diizinkan.
tegangan sentuh
tegangan yang timbul selama gangguan isolasi antara dua bagian yang dapat terjangkau dengan serempak.
CATATAN :
a) Berdasarkan perjanjian, istilah ini hanya dipakai dalam hubungan dengan proteksi dari sentuh tak langsung.
b) Dalam hal tertentu, nilai tegangan sentuh dapat dipengaruhi cukup besar oleh impedans orang yang menyentuh bagian tersebut.
(touch voltage) – IEC MDE, 1983, p.437, IEV 826-03-02
tegangan sentuh prospektif
tegangan sentuh tertinggi yang besar kemungkinan dapat timbul pada kejadian gangguan dengan impedans sangat kecil mendekati nol dalam instalasi listrik.
(prospective touch voltage) – IEV 826-02-03.
tegangan uji
tegangan yang diberikan kepada suatu objek uji untuk menunjukkan sifat isolasi objek tersebut.
titik beban
titik pada sirkit akhir instalasi untuk dihubungkan dengan beban.
titik lampu
titik beban yang dimaksudkan untuk dihubungkan beban penerangan seperti lampu, luminair atau kabel lampu gantung.
Semoga bermanfaat, HaGe.
Tap Changer (Perubah Tap) Pada Transformator
9 Apr 2010, 12:49 am
Tap changer adalah alat perubah perbandingan transformasi untuk mendapatkan tegangan operasi sekunder yang lebih baik (diinginkan) dari tegangan jaringan / primer yang berubah-ubah.Untuk memenuhi kualitas tegangan pelayanan sesuai kebutuhan konsumen (PLN Distribusi), tegangan keluaran (sekunder) transformator harus dapat dirubah sesuai keinginan. Untuk memenuhi hal tersebut, maka pada salah satu atau pada kedua sisi belitan transformator dibuat tap (penyadap) untuk merubah perbandingan transformasi (rasio) trafo.
Ada dua cara kerja tap changer:
1. Mengubah tap dalam keadaan trafo tanpa beban. Tap changer yang hanya bisa beroperasi untuk memindahkan tap transformator dalam keadaan transformator tidak berbeban, disebut “Off Load Tap Changer” dan hanya dapat dioperasikan manual (Gambar 1).
2. Mengubah tap dalam keadaan trafo berbeban. Tap changer yang dapat beroperasi untuk memindahkan tap transformator, dalam keadaan transformator berbeban, disebut “On Load Tap Changer (OLTC)” dan dapat dioperasikan secara manual atau otomatis (Gambar 2).
Transformator yang terpasang di gardu induk pada umumnya menggunakan tap changer yang dapat dioperasikan dalam keadaan trafo berbeban dan dipasang di sisi primer. Sedangkan transformator penaik tegangan di pembangkit atau pada trafo kapasitas kecil, umumnya menggunakan tap changer yang dioperasikan hanya pada saat trafo tenaga tanpa beban.
OLTC terdiri dari :
1. Selector Switch
2. diverter switch
3. transisi resistor
Untuk mengisolasi dari bodi trafo (tanah) dan meredam panas pada saat proses perpindahan tap, maka OLTC direndam di dalam minyak isolasi yang biasanya terpisah dengan minyak isolasi utama trafo (ada beberapa trafo yang compartemennya menjadi satu dengan main tank).
Karena pada proses perpindahan hubungan tap di dalam minyak terjadi fenomena elektris, mekanis, kimia dan panas, maka minyak isolasi OLTC kualitasnya akan cepat menurun. tergantung dari jumlah kerjanya dan adanya kelainan di dalam OLTC.
Semoga bermanfaat, HaGe.
Proses Terjadinya Busur Api Pada Circuit Breaker
9 Apr 2010, 12:03 am
Pada waktu pemutusan atau penghubungan suatu rangkaian sistem tenaga listrik maka pada PMT (circuit breaker) akan terjadi busur api, hal tersebut terjadi karena pada saat kontak PMT dipisahkan , beda potensial diantara kontak akan menimbulkan medan elektrik diantara kontak tersebut, seperti ditunjukkan pada gambar dibawah.Arus yang sebelumnya mengalir pada kontak akan memanaskan kontak dan menghasilkan emisi thermis pada permukaan kontak. Sedangkan medan elektrik menimbulkan emisi medan tinggi pada kontak katoda (K). Kedua emisi ini menghasilkan elektron bebas yang sangat banyak dan bergerak menuju kontak anoda (A). Elektron-elektron ini membentur molekul netral media isolasi dikawasan positif, benturan-benturan ini akan menimbulkan proses ionisasi. Dengan demikian, jumlah elektron bebas yang menuju anoda akan semakin bertambah dan muncul ion positif hasil ionisasi yang bergerak menuju katoda, perpindahan elektron bebas ke anoda menimbulkan arus dan memanaskan kontak anoda.
Ion positif yang tiba di kontak katoda akan menimbulkan dua efek yang berbeda. Jika kontak terbuat dari bahan yang titik leburnya tinggi, misalnya tungsten atau karbon, maka ion positif akan akan menimbulkan pemanasan di katoda. Akibatnya, emisi thermis semakin meningkat. Jika kontak terbuat dari bahan yang titik leburnya rendah, misal tembaga, ion positif akan menimbulkan emisi medan tinggi. Hasil emisi thermis ini dan emisi medan tinggi akan melanggengkan proses ionisasi, sehingga perpindahan muatan antar kontak terus berlangsung dan inilah yang disebut busur api.
Untuk memadamkan busur api tersebut perlu dilakukan usaha-usaha yang dapat menimbulkan proses deionisasi, antara lain dengan cara sebagai berikut:
1. Meniupkan udara ke sela kontak, sehingga partikel-partikel hasil ionisai dijauhkan dari sela kontak.
2. Menyemburkan minyak isolasi kebusur api untuk memberi peluang yang lebih besar bagi proses rekombinasi.
3. Memotong busur api dengan tabir isolasi atau tabir logam, sehingga memberi peluang yang lebih besar bagi proses rekombinasi.
4. Membuat medium pemisah kontak dari gas elektronegatif, sehingga elektron-elektron bebas tertangkap oleh molekul netral gas tersebut.
Jika pengurangan partikel bermuatan karena proses deionisasi lebih banyak daripada penambahan muatan karena proses ionisasi, maka busur api akan padam. Ketika busur api padam, di sela kontak akan tetap ada terpaan medan elektrik. Jika suatu saat terjadi terpaan medan elektrik yang lebih besar daripada kekuatan dielektrik media isolasi kontak, maka busur api akan terjadi lagi.
Semoga bermanfaat, HaGe.
Daftar Regulasi Tenaga Teknik Ketenagalistrikan Di Indonesia
22 Mar 2010, 12:59 pm
Selain memahami mengenai konsep-konsep ilmu yang ada di teknik listrik, tidak ada salahnya jika kita juga memahami regulasi atau aturan-aturan mengenai ketenagalistrikan yang ada di Indonesia.Berikut merupakan daftar regulasi tenaga teknik ketenagalistrikan dari tahun 2002 sampai dengan tahun 2008:
***(anda juga dapat mendownload regulasi-regulasi tersebut, di sini: Daftar regulasi tenaga teknik ketenagalistrikan)***
1. PP No. 3 Tahun 2005, tanggal 16 Januari 2005, tentang Perubahan atas Peraturan Pemerintah Nomor 10 Tahun 1989 tentang Penyediaan dan Pemanfaatan Tenaga Listrik
2. KEPMEN No. 2052.K/40/MEM/2001, tanggal 28 Agustus 2001, tentang Standarisasi Kompetensi Tenaga Teknik Ketenagalistrikan.
3. KEPMEN No. 2053.K/40/MEM/2001, tanggal 28 Agustus 2001, tentang Penetapan dan Pemberlakuan Standar Kompetensi Tenaga Teknik Ketenagalistrikan.
4. KEPMEN No. 1187.K/30/MEM/2002, tanggal 2 Juli 2002, tentang Penetapan dan Pemberlakuan Standar Kompetensi Tenaga Teknik Ketenagalistrikan Bidang Distribusi Tenaga Listrik Sub Bidang Operasi dan Sub Bidang Pemeliharaan.
5. KEPMEN No. 1188.K/30/MEM/2002, tanggal 2 Juli 2002, tentang Penetapan dan Pemberlakuan Standar Kompetensi Tenaga Teknik Ketenagalistrikan Bidang Distribusi Tenaga Listrik Sub Bidang Perencanaan dan Sub Bidang Konstruksi.
6. KEPMEN No. 1189.K/30/MEM/2002, tanggal 2 Juli 2002, tentang Penetapan dan Pemberlakuan Standar Kompetensi Tenaga Teknik Ketenagalistrikan Bidang Distribusi Tenaga Listrik Sub Bidang Inspeksi.
7. KEPMEN No. 1273.K/30/MEM/2002, tanggal 31 Juli 2002, tentang Komisi Akreditasi Kompetensi Ketenagalistrikan.
8. KEPMEN No. 1018.K/30/MEM/2003, tanggal 15 Agustus 2003, tentang Penetapan dan Pemberlakuan Standar Kompetensi Tenaga Teknik Ketenagalistrikan Bidang Transmisi Tenaga Listrik Sub Bidang Perencanaan, Sub Bidang Konstruksi, Sub Bidang Inspeksi, Sub Bidang Operasi dan Sub Bidang Pemeliharaan.
9. KEPMEN No.1313.K/30/MEM/2003, tanggal 15 Agustus 2003, tentang Penetapan dan Pemberlakuan Standar Kompetensi Tenaga Teknik Ketenagalistrikan Bidang Instalasi Pemanfaatan Tenaga Listrik Sub Bidang Perancangan, Sub Bidang Konstruksi, Sub Bidang Inspeksi, Sub Bidang Operasi dan Sub Bidang Pemeliharaan.
10. KEPMEN No. 1149.K/34/MEM/2004, tanggal 28 Juni 2004, tentang Keanggotaan Komisi Akreditasi Kompetensi Ketenagalistrikan.
11. KEPMEN No. 1707.K/30/MEM/2004, tanggal 13 Desember 2004, tentang Penetapan Standar Kompetensi Tenaga Teknik Ketenagalistrikan Bidang Distribusi Tenaga Listrik Sub Bidang Perencanaan, Sub Bidang Inspeksi, Sub Bidang Operasi dan Sub Bidang Pemeliharaan.
12. KEPMEN No. 1708.K/30/MEM/2004, tanggal 13 Desember 2004, tentang Penetapan Standar Kompetensi Tenaga Teknik Ketenagalistrikan Bidang Pembangkitan Tenaga Listrik Sub Bidang Perencanaan, Sub Bidang Konstruksi, Sub Bidang Inspeksi dan Sub Bidang Pemeliharaan.
13. KEPDIRJEN No. 1898/40/600.4/2001, tanggal 29 Agustus 2001, tentang Persyaratan dan Tata Cara Akreditasi Lembaga Sertifikasi Kompetensi Tenaga Teknik Ketenagalistrikan.
14. KEPDIRJEN No. 1899/40/600.4/2001, tanggal 29 Agustus 2001, Persyaratan dan Tata Cara Sertifikasi Tenaga Listrik Ketenagalistrikan.
15. KEPDIRJEN No. 1900/40/600.4/2001, tanggal 29 Agustus 2001, Penetapan Ikatan Ahli Teknik Ketenagalistrikan (IATKI) Sebagai Lembaga Sertifikasi Kompetensi Tenaga Teknik Bidang Operasi dan Pemeliharaan Pembangkitan Tenaga Listrik.
16. KEPDIRJEN No. 218-12/77/600.1/2002, tanggal 25 Oktober 2002, tentang Penetapan Ikatan Ahli Teknik Ketenagalistrikan (IATKI) Sebagai Lembaga Sertifikasi Kompetensi Tenaga Teknik Bidang Distribusi Tenaga Listrik Sub Bidang Operasi dan Sub Bidang Pemeliharaan.
17. KEPDIRJEN No. 270-12/40/600.4/2003, tanggal 27 Oktober 2003, tentang Perpanjangan Penetapan Ikatan Ahli Teknik Ketenagalistrikan (IATKI) Sebagai Lembaga Sertifikasi Kompetensi Tenaga Teknik Bidang Operasi dan Pemeliharaan Pembangkitan Tenaga Listrik.
18. KEPDIRJEN No. 291-12/40/600.4/2004,tanggal 21 September 2004, tentang Penetapan Himpunan Ahli Pekerjaan Dalam Keadaan Bertegangan ”Gema PDKB” Sebagai Lembaga Sertifikasi Kompetensi Tenaga Teknik Bidang Distribusi dan Bidang Transmisi Tenaga Listrik Sub Bidang Operasi dan Pemeliharaan.
19. KEPDIRJEN No. 903-12/44/600.4/2005,tanggal 16 Desember 2005, tentang Perpanjangan Penetapan Ikatan Ahli Teknik Ketenagalistrikan (IATKI) Sebagai Lembaga Sertifikasi Kompetensi Tenaga Teknik Bidang Distribusi Sub Bidang Operasi dan Sub Bidang Pemeliharaan.
20. KEPDIRJEN No. 904-12/44/600.4/2005, 16 Desember 2005, tentang Perpanjangan Penetapan Ikatan Ahli Teknik Ketenagalistrikan (IATKI) Sebagai Lembaga Sertifikasi Kompetensi Tenaga Teknik Bidang Pembangkitan Tenaga Listrik Sub Bidang Operasi dan Sub Bidang Pemeliharaan.
21. PERMEN No. 0040 tahun 2005, tanggal 6 Oktober 2005, tentang Penetapan dan Pemberlakuan Standar Kompetensi Tenaga Teknik Ketenagalistrikan Bidang Transmisi Tenaga Listrik Sub Bidang Perencanaan, Sub Bidang Konstruksi, Sub Bidang Inspeksi dan Sub Bidang Pemeliharaan.
22. PERMEN No. 0041 tahun 2005,tanggal 6 Oktober 2005, Penetapan dan Pemberlakuan Standar Kompetensi Tenaga Teknik Ketenagalistrikan Bidang Industri Pemanfaat Tenaga Listrik Sub Bidang Penunjang, Sub Bidang Perancangan, Sub Bidang Produksi, Sub Bidang Kepastian dan Kendali Mutu, Sub Bidang Perawatan, Perbaikan dan Pemasangan, dan Sub Bidang Koordinasi.
23. PERMEN No. 0042 tahun 2005,tanggal 6 Oktober 2005, tentang Penetapan dan Pemberlakuan Standar Kompetensi Tenaga Teknik Ketenagalistrikan Bidang Industri Peralatan Tenaga Listrik Sub Bidang Perancangan, Sub Bidang Manufaktur, Sub Bidang Pengendalian dan Jaminan Mutu, Sub Bidang Penunjang, dan Sub Bidang Perawatan dan Perbaikan Mesin Produksi.
24. PERMEN No. 029 tahun 2006, tanggal 8 Mei 2006, tentang Penetapan dan Pemberlakuan Standar Kompetensi Tenaga Teknik Ketenagalistrikan Bidang Instalasi Pemanfaatan Tenaga Listrik Sub bidang Perancangan, Sub Bidang Konstruksi, Sub Bidang Operasi, Sub Bidang Pemeliharaan dan Sub Bidang inspeksi.
25. PERMEN No. 030 tahun 2006, tanggal 8 Mei 2006, tentang Penetapan dan Pemberlakuan Standar Kompetensi Tenaga Teknik Ketenagalistrikan Bidang Pembangkitan Energi Baru Terbarukan Pembangkit Listrik Tenaga Mikro Hidro (PLTMH), Pembangkit Listrik Tenaga Biomassa (PLTBM), Pembangkit Listrik Tenaga Bayu (PLTB), dan Pembangkit Listrik Tenaga Surya (PLTS).
26. PERMEN No. 031 tahun 2006, tanggal 8 Mei 2006, tentang Penetapan dan Pemberlakuan Standar Kompetensi Tenaga Teknik Ketenagalistrikan Bidang Jasa Pendidikan dan Pelatihan Tenaga Listrik Sub Bidang Instrukstur Operasi Pembangkit dan Sub Bidang Instruktur Pemeliharaan Pembangkit.
27. PERMEN No. 015 tahun 2007, 19 September 2007, tentang Perubahan atas Keputusan Menteri Energi dan Sumber Daya Mineral Nomor 2052 K/40/MEM/2001 tentang Standardisasi Kompetensi Tenaga Teknik Ketenagalistrikan.
28. PERMEN No. 420-12/40/600.3/2007, tanggal 19 Nopember 2007, tentang PEDOMAN PERUMUSAN STANDAR KOMPETENSI.
29. PERMEN No. 421-12/40/600.3/2007, tanggal 19 Nopember 2007, tentang PEDOMAN PENGAWASAN SERTIFIKASI KOMPETENSI.
30. PERMEN No. 06 tahun 2008, tanggal 17 Maret 2008, tentang Penetapan dan Pemberlakuan Standar Kompetensi Tenaga Teknik Ketenagalistrikan Bidang Pembangkitan Tenaga Listrik Sub Bidang Operasi dan sub Bidang Pemeliharaan.
31. PERMEN No. 07 tahun 2008, tanggal 17 Maret 2008, tentang Penetapan dan Pemberlakuan Standar Kompetensi Tenaga Teknik Ketenagalistrikan Bidang Transmisi Tenaga Listrik Sub Bidang Operasi, Sub Bidang Pemeliharaan. Sub Bidang Konstruksi dan Sub Bidang Inspeksi
32. PERMEN No. 08 tahun 2008, tanggal 17 Maret 2008, tentang Penetapan dan Pemberlakuan Standar Kompetensi Asesor Bidang Distribusi Tenaga Listrik Sub Bidang Operasi dan Sub Bidang Pemeliharaan.
33. PERMEN No. 09 tahun 2008, tanggal 17 Maret 2008, tentang Penetapan dan Pemberlakuan Standar Kompetensi Asesor Bidang Pembangkitan Tenaga Listrik Sub Bidang Perencanaan, Sub Bidang Konstruksi dan Sub Bidang Inspeksi.
Sumber: Kementerian ESDM
Pemerintah Siap Bangun 93 Pembangkit Listrik Baru
19 Mar 2010, 12:38 am
Setelah menerbitkan Peraturan Presiden No. 4 Tahun 2010 sebagai landasan dan payung hukum Program Percepatan 10.000 MW Tahap II, Kementerian ESDM mengeluarkan Peraturan Menteri ESDM No. 02 Tahun 2010 Tentang Daftar Proyek-Proyek Percepatan Pembangunan Pembangkit Listrik Tahap II serta transmisi terkait.Dalam Permen ESDM No, 2 Tahun 2010 dijelaskan bahwa proyek-proyek pembangkit tenaga listrik yang akan dibangun menggunakan bahan bakar energi terbarukan, batubara dan gas, 21 pembangkit akan dibangun PT PLN (Persero) dan 72 pembangkit melalui kerjasama PT PLN (Persero) dengan pengembang listrik swasta.
Masa berlaku Permen adalah sejak tanggal 27 Januari 2010 hingga tanggal 31 Desember 2014.
Berikut daftar pembangkit yang akan dibangun dalam proyek percepatan 10.000 MW tahap II seperti tercantum dalam Permen ESDM.
Proyek-proyek pembangkit yang dilaksanakan oleh PLN :
1. PLTP Tangkuban Perahu I, Jawa Barat dengan kapasitas 2x55 MW.
2. PLTP Kamojang 5 dan 6, Jawa Barat dengan kapasitas 1x40 MW dan 1x60 MW.
3. PLTP Ijen, Jawa Timur dengan kapasitas 2x55 MW.
4. PLTP Lyang Argopuro, Jawa Timur dengan kapasitas 1x55 MW
5. PLTP Wilis/Ngebel, Jawa Timur dengan kapasitas 3x55 MW.
6. PLTP Sungai Penuh, Jambi dengan kapasitas 2x55 MW.
7. PLTU Hululais, Bengkulu dengan kapasitas 2x55 MW.
8. PLTP Kotamobagu 1 dan 2, Sulawesi Utara dengan kapasitas 2x20 MW.
9. PLTP Kotamobagu 3 dan 4, Sulawesi Utara dengan kapasitas 2x20 MW.
10. PLTP Sembalun, Nusa Tenggara Barat dengan kapasitas 2x10 MW.
11. PLTP Tulehu, Maluku dengan kapasitas 2x10 MW.
12. PLTA Upper Cisokan, Jawa Barat dengan kapasitas 4x250 MW.
13. PLTU Asahan 3, Sumatera Utara dengan kapasitas 2x87 MW.
14. PLTU Indramayu, Jawa Barat dengan kapasitas 1x1.000 MW
15. PLTU Pangkalan Susu 3 dan 4, Sumatera Utara dengan kapasitas 2x200 MW.
16. PLTU Sampit, Kalimantan Tengah dengan kapasitas 2x25 MW.
17. PLTU Kotabaru, Kalimantan Selatan dengan kapasitas 2x7 MW.
18. PLTU Parit Baru, Kalimantan Barat dengan kapasitas 2x50 MW
19. PLTU Talakar, Sulawesi Selatan dengan kapasitas 2x100 MW.
20. PLTU Kaltim (Peaking) dengan kapasitas 2x50 MW
21. PLTGU Muara Tawar ad on 2,3 dan 4, Jawa Barat dengan kapasitas 1x150 MW dan 3x350 MW.
Proyek-proyek pembangkit yang dilaksanakan melalui kerjasama antara PLN dengan pengembang listrik swasta :
1. PLTP Rawa Dano, Banten dengan kapasitas 1x110 MW.
2. PLTP Cibuni, Jawa Barat dengan kapasitas 1x10 MW.
3. PLTP Cisolok-Cisukarame, Jawa Barat dengan kapasitas 1x50 MW.
4. PLTP Drajat, Jawa Barat dengan kapasitas 2x55 MW.
5. PLTP Karaha Bodas, Jawa Barat dengan kapasitas 1x30 MW dan 2x55 MW.
6. PLTP Patuha, Jawa Barat dengan kapasitas 3x60 MW.
7. PLTP Salak, Jawa Barat dengan kapasitas 1x40 MW
8. PLTP Tampomas, Jawa Barat dengan kapasitas 1x45 MW
9. PLTP Tangkuban Perahu II, Jawa Barat dengan kapasitas 2x30 MW
10. PLTP Wayang Windu, Jawa Barat dengan kapasitas 2x120 MW.
11. PLTP Baturaden, Jawa Tengah dengan kapasitas 2x110 MW.
12. PLTP Dieng, Jawa Tengah dengan kapasitas 1x55 MW dan 1x60 MW.
13. PLTP Guci, Jawa Tengah dengan kapasitas1x55 MW
14. PLTP Ungaran, Jawa Tengah dengan kapasitas 1x55 MW
15. PLTP Seulawah Agam, Nanggroe Aceh Darussalam dengan kapasitas 1x55 MW
16. PLTP Jaboi, Nanggroe Aceh Darusalam dengan kapasitas 1x7 MW
17. PLTP Sarulla 1, Sumatera Utara dengan kapasitas 3x110 MW
18. PLTP Sarulla 2, Sumatera Utara dengan kapasitas 2x55 MW
19. PLTP Sorik Merapi, Sumatera Utara dengan kapasitas 1x55 MW
20. PLTP Muaralaboh, Sumatera Barat dengan kapasitas 2x110 MW
21. PLTP Lumut Balai, Sumatera Selatan dengan kapasitas 4x55 MW
22. PLTP Rantau Dadap, Sumatera Selatan dengan kapasitas 2x110 MW.
23. PLTP Rajabasa, Lampung dengan kapasitas 2x110 MW
24. PLTP Ulubelu 3 dan 4, Lampung dengan kapasitas 2x55 MW.
25. PLTP Lahendong 5 dan 6, Sulawesi Utara dengan kapasitas 2x20 MW.
26. PLTP Bora, Sulawesi Tengah dengan kapasitas 1x5 MW
27. PLTP Merana/Masaingi, Sulawesi Tengah dengan kapasitas 2x10 MW
28. PLTP Mangolo, Sulawesi Tenggara dengan kapasitas 2x5 MW
29. PLTP Huu, Nusa Tenggara Barat dengan kapasitas 2x10 MW
30. PLTP Atadei, Nusa Tenggara Timur dengan kapasitas 2x2,5 MW.
31. PLTP Sukoria, Nusa Tenggara Timur dengan kapasitas 2x2,5 MW.
32. PLTP Jailolo, Maluku Utara dengan kapasitas 2x5 MW
33. PLTP Songa Wayaua, Maluku Utara dengan kapasitas 1x5 MW
34. PLTA Simpang Aur, Bengkulu dengan kapasitas 2x6MW dan 2x9 MW
35. PLTU Bali Timur,Bali dengan kapasitas 2x100 MW
36. PLTA Madura dengan kapasitas 1x400 MW
37. PLTU Sabang, Nanggroe Aceh Darussalam dengan kapasitas 2x4 MW
38. PLTU Nias, Sumatera Utara dengan kapasitas 2x7 MW
39. PLTU Tanjung Pinang, Kepulauan Riau dengan kapasitas 2x15 MW
40. PLTU Tanjung Balai Karimun, Kepulauan Riau dengan kapasitas 2x10 MW
41. PLTU Tanjung Batu, Kepulauan Riau dengan kapasitas 2x4 MW
42. PLTU Bangka, Bangka Belitung dengan kapasitas 2x30 MW
43. PLTU Ketapang, Kalimantan Barat 2x10 MW
44. PLTU Petung, Kalimantan Timur 2x7 mW
45. PLTU Melak, Kalimantan Timur 2x7 MW
46. PLTU Nunukan, Kalimantan Timur 2x7 MW
47. PLTU Kaltim, 2x100 MW
48. PLTU Putussibau, Kalimantan Barat 2x4 MW
49. PLTU Kalsel, Kalimantan Selatan dengan kapasitas 2x100 MW
50. PLTU Tahuna, Sulawesi Utara dengan kapasitas 2x4 MW
51. PLTU Moutong, Sulawesi Tengah 2x4 MW
52. PLTU Luwuk, Sulawesi Tengah, 2x10 MW.
53. PLTU Mamuju, Sulawesi Barat dengan kapasitas 2x7 MW
54. PLTU Selayar, Sulawesi Selatan dengan kapasitas 2x4 MW
55. PLTU Bau-bau, Sulawesi Tenggara dengan kapasitas 2x10 MW.
56. PLTU Kendari, Sulawesi Tenggara dengan kapasitas 2x25 MW
57. PLTU Kolaka, Sulawesi Tenggara 2x10 MW.
58. PLTU Sumbawa, Nusa Tenggara Barat dengan kapasitas 2x10 MW
59. PLTU Larantuka, Nusa Tenggara Timur 2x4 MW
60. PLTU Waingapu, Nusa Tenggara Timur 2x4MW
61. PLTU Tobelo, Maluku Utara, 2x4 MW
62. PLTU Tidore, Maluku Utara, 2x7 MW
63. PLTU Tual, Maluku 2x4 MW
64. PLTU Masohi, Maluku 2x4 MW
65. PLTU Biak, Papua 2x7 MW
66. PLTU Jayapura, Papua 2x15 MW
67. PLTU Nabire, Papua 2x7 MW
68. PLTU Merauke, Papua 2x7 MW
69. PLTU Sorong, Papua Barat 2x15 MW.
70. PLTU Andai, Papua Barat 2x7 MW
71. PLTGU Bangkanai, Kalimantan Tengah 1x120 MW
72. PLTGU Senoro, Sulawesi Tengah, 2x120 MW.
Program Percepatan 10.000 MW merupakan salah satu upaya pemerintah dalam mempersiapkan ketersediaan energi nasional di masa depan untuk mengimbangi peningkatan kebutuhan rata-rata 6,8% per tahun. Terkait masalah pendanaan, dalam Perpres dinyatakan pendanaan pembangunan pembangkit tenaga listrik dan transmisi berasal dari Anggaran Pendapatan dan Belanja Negara (APBN), anggaran internal PT PLN (Persero), dan sumber dana lainnya yang sah dan sesuai dengan ketentuan peraturan perundang-undangan.
Sumber: Kementerian ESDM
200 MW PLTD Dapat Disubstitusi dengan PLTP Skala Kecil
19 Mar 2010, 12:34 am
Berdasarkan hasil studi oleh Kementerian Ristek bersama-sama dengan BPPT, terdapat lebih dari 200 MW PLTD di NTB, NTT, Maluku dan Maluku Utara yang dapat disubstitusi dengan PLTP skala kecil, dengan potensi penghematan BBM sebesar sekitar 200.000 KL per tahun yang setara dengan Rp. 1 trilyun lebih per tahun. (Subsidi listrik oleh Pemerintah pada tahun 2009 : Rp. 51,9 trilyun).Kementerian Energi dan Sumber Daya Mineral telah menetapkan di dalam road-map (action plan) bahwa target pengembangan Pembangkit Listrik Tenaga Panas Bumi (PLTP) sampai dengan tahun 2025 adalah sebesar 9.000 MW, dengan tahapan 2.000 MWe (Tahun 2008), 3.442 MWe (Tahun 2012), 4.600 MWe (Tahun 2016), dan 9.500 MWe (Tahun 2025). Namun, sampai saat ini baru 1.189 MW (4,3%) yang telah dimanfaatkan untuk membangkitkan listrik, maka tanpa adanya percepatan pengembangan, target diatas akan sangat sulit untuk dicapai.
Untuk mencapai besaran target pemanfaatan panas bumi tersebut, pemerintah membagi dalam dua skala pemanfaatan, pertama pengembangan potensi skala yang besar (enthalpy tinggi) melalui PLTP skala besar dan kedua pemanfaatan potensi panas bumi skala kecil (enthalpy rendah-menengah) dengan model pembangkit seperti yang sedang dikerjakan Tim Panas Bumi BPPT.
Teknologi siap pakai dan proven untuk PLTP skala kecil saat ini belum tersedia karena itu inovasi teknologi yang dikembangkan BPPT dapat menjadi solusi pemanfaatan potensi panas bumi skala kecil khususnya sebagai energi pembangkit listrik sekaligus sangat berpotensi sebagai pembangkit pioneer atau pembangkit utilitas pada pengembangan lapangan panas bumi ataupun selama masa konstruksi. Proyek PLTP binary cycle telah dimulai sejak akhir 90an bekerjasama dengan Prancis di Lahendong, Sulawesi Utara, namun pada saat itu seluruh peralatan dan teknologinya masih impor, berbeda dengan saat ini yang seluruhnya komponennya merupakan produk dalam negeri. Binary cycle saat ini masalah dalam skala pilot project dengan kapasitas kecil, rencana kedepannya BPPT akan meningkatkan besaran kapasitas pembangkit hingga mencapai 1 MW secara bertahap, ujar Direktur Pusat Teknologi Konversi dan Konservasi BPPT, Arya Rezavidi. (SF)
sumber: Kementerian ESDM
Kualitas Daya Listrik (Power Quality) - bagian 1
9 Mar 2010, 9:30 pm
.jpg)
1. PengantarKejadian padamnya suplai tegangan listrik secara tiba-tiba akan membawa akibat yang berbeda untuk setiap konsumen. Ini sangat tergantung pada:
• Kapan listriknya padam.
• Siapa yang mengalami pemadaman.
• Dimana terjadinya pemadaman.
• Berapa lama terjadinya pemadaman listrik.
Bebera contoh berikut akan dapat memperjelas dampak kejadian pemadaman listrik sesaat tersebut.
1. Padamnya lampu listrik walaupun hanya 10 detik, jika terjadi di ruang operasi rumah sakit tentu akan berbeda akibatnya dibandingkan dengan di ruang makan. Padamnya lampu di ruang operasi dapat menyebabkan akibat yang fatal bagi pasien jika dokter salah potong bagian yang dioperasi, sedangkan di ruang makan akibat yang paling fatal hanya salah gigit cabe.
2. Jika terjadi listrik padam selama 10 menit di sebuah kantor, akibat paling fatal mungkin karyawannya hanya akan mengomel karena ruangan menjadi panas karena AC mati. Jika listrik padam 2 menit saja di ruang UGD atau ruang ICU maka bukan hanya Acnya saja yang mati tetapi pasiennya bisa juga ikut mati.
3. Hasil penelitian di Amerika menunjukkan bahwa terjadi kerugian 45,7 milyar dolar pertahun ($45.7 billion per year ) pada industri dan bisnis digital akibat power interruption.
4. Kerugian di berbagai sector bisnis diperkirakan ($104 billion to $164 billion) pertahun akibat adanya interrupti dan diperkirakan kerugian ($15 billion to $24) akibat masalah power quality yang lain.
2. Pengertian Kualitas Daya Listrik (POWER QUALITY)
Masalah Power quality adalah persoalan perubahan bentuk tegangan, arus atau frekuensi yang bisa menyebabkan kegagalan atau misoperation peralatan, baik peralatan milik PLN maupun milik konsumen; artinya masalah Power Quality bisa merugikan pelanggan maupun PLN.
Suatu Sistem tenaga listrik dituntut dapat memenuhi syarat dasar kebutuhan layanan (service requirement) kepada konsumennya yaitu :
1. Dapat memenuhi beban puncak
2. Memiliki deviasi tegangan dan frekuensi yang minimum.
3. Menjamin urutan phase yang benar.
4. Menjamin distorsi gelombang tegangan dan harmonik yang minimum dan bebas dari surja tegangan.
5. Menjamin suplai sistem tegangan dalam keadaan setimbang.
6. Memberikan suplai daya dengan keandalan tinggi dengan prosentase waktu layanan yang tinggi dimana sistem dapat melayani beban secara efektif.
Enam hal diatas dijadikan tolok ukur, apakah layanan yang diterima oleh konsumen sudah baik atau belum.
Masalah Power Quality menjadi penting karena :
a. Saat ini kualitas peralatan yang dimiliki konsumen lebih sensitif.
b. Pada sistem utilitas telah terjadi meningkatnya level Harmonik.
c. Konsumen belum memiliki dan mendapat informasi yang cukup menyangkut masalah power quality.
d. Kegagalan satu komponen pada sistem distribusi dan instalasi bisa membawa konsekuensi tertentu.
Kualitas tegangan listrik yang dituntut oleh masing masing peralatan berbeda antara satu peralatan dengan yang lain. Persoalan Power Quality yang terjadi meliputi kejadian-kejadian (SWELL & SAG) seperti digambarkan pada gambar 1-1.
(klik gambar untuk melihat lebih jelas)Permasalahan Power Quality meliputi permasalahan-permasalahan seperti berikut ini:
1. Transient
2. Short-duration variation
3. Long-duration variation
4. Voltage Unbalance
5. Waveform distortion
6. Voltage Fluctuation
7. Power Frequency variation
1.2. Kualitas Tegangan Listrik Dan Pengaruhnya Terhadap Komponen Dan Peralatan Listrik
Kualitas tegangan listrik yang diterima konsumen memerlukan lebih banyak aspek yang harus ditinjau. Kualitas tegangan listrik menyangkut parameter listrik dalam keadaan ajek ( steady state ) dan parameter dalam keadaan peralihan (transient).
1.2.1 Parameter Keadaan Ajek (steady- state)
Parameter yang dipakai untuk menilai mutu listrik keadaan ajek adalah :
- Variasi tegangan
- Variasi frekwensi
- Ketidak seimbangan
- Harmonik
Dalam sistem penyediaan tenaga listrik, secara umum tegangan listrik dititik suplai diijinkan bervariasi (+5%) dan (–10%) sesuai standar PLN sedangkan dalam ANSI C 84.1 diijinkan (–10%) dan (+ 4 %) dalam kondisi normal sedangkan kondisi tertentu ( darurat ) diijinkan (-13 % ) dan (+ 6 %).
Variasi frekwensi disini tidak diatur dalam bentuk standar tetapi lebih banyak diatur dalam bentuk petunjuk operasi. Untuk sistem tenaga listrik Jawa- Bali-Madura diusahakan variasi frekwensinya
Ketidak seimbangan dalam sistem tiga fasa diukur dari komponen tegangan atau arus urutan negatip ( berdasarkan teori komponen simetris ). Pada sistem PLN komponen tegangan urutan negatip dibatasi maksimum 2 % dari komponen urutan positip.
Harmonik tegangan atau arus diukur dari besarnya masing-masing komponen harmonik terhadap komponen dasarnya dinyatakan dalam besaran prosennya. Parameter yang dipakai untuk menilai cacat harmonik tersebut dipakai cacat harmonik total (total harmonic distortion- THD). Untuk sistem tegangan nominal 20 KV dan dibawahnya, termasuk tegangan rendah 220 Volt, THD maksimum 5 %, untuk sistem 66 KV keatas THD maksimum 3%.
Untuk menghitung THD biasanya cukup dihitung sampai harmonisa ke 19 saja.
1.2.2 Parameter Keadaan Peralihan (Transient)
Parameter keadaan peralihan diukur berdasarkan lamanya gangguan yang terjadi
( duration of disturbance ),digolongkan menjadi 3 kelompok, yaitu :
a. Tegangan lebih peralihan yang tajam dan bergetar : Tegangan paku (spike) positip atau negatip 0,5 – 200 mikrodetik dan bergetar sampai sekitar 16,7 milidetik dengan frekwensi 0,2 – 5 KHz atau lebih. Gangguan ini misalnya surge , spike, notch.
b. Tegangan lebih diatas 110 % nominal dan tegangan rendah kurang 80% , berlangsung dalam waktu 80 milidetik ( 4 cycle ) sampai 1 detik. Gangguan ini misalnya sag, dips, depression, interuption, flicker, fluctuation.
c. Tegangan rendah dibawah 80 – 85 % nominal selama 2 detik. Gangguan seperti ini disebut outage, blackout, interuption.
1.3. Transient
Transient merupakan perubahan variabel (tegangan, arus) yang berlangsung saat peralihan dari satu kondisi stabil ke kondisi yang lain. Penyebab terjadinya transient antara lain :
a. Load switching (penyambungan dan pemutusan beban)
b. Capacitance switching
c. Transformer inrush current
d. Recovery voltage
1.4. Variasi tegangan durasi pendek ( Short duration voltage variation)
Variasi yang terjadi meliputi 3 macam :
a. Interruption, ( V< 0,1 pu )
b. Sag ( Dip), ( V= 0,1 s/d 0,9 pu )
c. Swell, ( V=1,1 s/d [1,8;1,4;1,2] pu )
Berdasarkan lamanya kejadian dibagi :
a. Instantaneus, (0,01 second s/d 0,6 second)
b. Momentary, (0,6 second s/d 3 second)
c. Temporary, (3 second s/d 1 min)
Penyebab terjadinya variasi ini adalah :
a. Gangguan ( fault )
b. Starting beban besar
c. Intermittent losse connections pada kabel daya.
1.5. Long duration deviation
Variasi ini meliputi:
a. Interruption, sustained, ( > 1 min; 0,0 pu )
b. Under voltage ( > 1 min; 0,8 s/d 0,9 pu )
c. Over voltage ( > 1 min; 1,1 s/d 1,2 pu )
1.6. Ketidakseimbangan tegangan ( Voltage unbalace )
Ketidakseimbangan tegangan ini merupakan deviasi maksimum dari rata-rata tegangan atau arus tiga fase, dinyatakan dalam prosen. Besarnya deviasi adalah 0,5 s/d 2%.
1.7. Distorsi gelombang (Wave form distorsion)
Distorsi ini umumnya disebabkan oleh perilaku beban elektronika daya. Hal yang perlu diperhatikan adalah cacat harmonik karena berdampak negatip terhadap sumber tegangan (PLN) maupun beban (konsumen).
1.8. Fluktuasi tegangan ( Voltage fluctuation)
Fluktuasi tegangan ( Voltage Fluctuation) adalah perubahan tegangan secara random 0,9 s/d 1,1 pu. Dampak dari fluktuasi ini adalah terjadinya flicker pada lampu. Ini umumnya terjadi karena pembusuran listrik.
1.9. Deviasi Frekuensi daya ( Power frekuensi )
Deviasi frekuensi daya ( Power frekuensi ) merupakan deviasi dari frekuensi dasarnya. Untuk sistem Jawa-Bali deviasi yang diijinkan adalah 0,5Hz sedangkan daerah lain 1,5 Hz.
1.10. Harmonik
Harmonik adalah gangguan (distorsi) bentuk gelombang tegangan atau bentuk gelombang arus sehingga bentuk gelombangnya bukan sinusoida murni lagi. Distorsi ini umumnya disebabkan oleh adanya beban non-linier. Pada dasarnya, harmonik adalah gejala pembentukan gelombang-gelombang dengan frekuensi berbeda yang merupakan perkalian bilangan bulat dengan frekuensi dasarnya.
Beberapa Masalah Kualitas Daya Listrik, Dampak dan Penanggulangannya[7]
(klik gambar untuk melihat lebih jelas)Bersambung,
Semoga bermanfaat, Penulis/Author: Susiono
Konversi Daya
7 Mar 2010, 8:23 pm
.jpg)
Ada empat tipe konversi daya, atau dengan kata lain ada empat jenis pemanfatan energi listrik yang berbeda-beda, lihat gambar 1. Pertama dari listrik PLN 220 VAC melalui penyearah yang mengubah listrik AC menjadi listrik DC yang dibebani motor DC. Kedua mobil dengan sumber akumulator 12 V dengan inverter yang mengubah listrik DC menjadi listrik AC dengan tegangan AC 220 V dan dibebani PC. Ketiga dari sumber PLN 220 V dengan AC konverter diubah tegangannya menjadi 180 V untuk menyalakan lampu. Keempat dari sumber Akumulator truk 24 V dengan DC konverter diubah tegangannya menjadi 12 V untuk pesawat CB Transmitter.
Gambar 1. Pemanfaatan energi listrik.
Pada gambar 1 dijelaskan ada empat konverter daya yang terbagi dalam empat kuadran.
1. Kuadrant 1 disebut penyearah fungsinya menyearahkan listrik arus bolak-balik menjadi listrik arus searah. Energi mengalir dari sistem listrik AC satu arah ke sistem DC.
Contoh: Listrik AC 220 V/50 Hz diturunkan melewati trafo menjadi 12VAC dan kemudian disearahkan oleh Diode menjadi tegangan DC 12V.
2. Kuadran 2 disebut DC chopper atau dikenal juga dengan istilah DC-DC konverter. Listrik arus searah diubah menjadi arus searah juga namun dengan besaran yang berbeda.
Contoh: Listrik DC 15V dengan komponen elektronika diubah menjadi listrik DC 5V.
3. Kuadran 3 disebut inverter yaitu mengubah listrik arus searah menjadi listrik arus bolak-balik pada tegangan dan frekuensi yang dapat diatur.
Contoh: Listrik DC 12 V dari akumulator dengan perangkat inverter diubah menjadi listrik tegangan AC 220V, frekuensi 50 Hz.
4. Kuadran 4 disebut AC-AC konverter yaitu mengubah energi listrik arus bolak balik dengan tegangan dan frekuensi tertentu menjadi arus bolak balik dengan tegangan dan frekuensi yang lain. Ada dua jenis konverter AC, yaitu:
• pengatur tegangan AC (tegangan berubah, frekuensi konstan)
• cycloconverter (tegangan dan frekuensi dapat diatur).
Contoh: tegangan AC 220 V dan frekuensi 50 Hz menjadi tegangan AC 110 V dan frekuensi yang baru 100 Hz.
Rancangan konverter daya paling sedikit mengandung lima elemen, lihat gambar 2, yaitu:
(1) sumber energi,
(2) komponen daya,
(3) piranti pengaman dan monitoring,
(4) sistem kontrol lop tertutup dan
(5) beban.
Gambar 2. Diagram blok konverter daya.
Contoh Menentukan Sambungan Trafo Daya
28 Feb 2010, 7:46 am
1. Sambungan untuk vector group Yy6.
(klik gambar untuk melihat lebih jelas)- Sambungan sisi primer A2 , B2 , C2.
- Sambungan vector a1 , a2 , b1 , b2 , c1 , c2 sedemikian sehingga searah dengan r , s , t , yaitu a1 b1 c1 diganti.
- Sambungan kumparan sekunder sesuai dengan hubungan vector sisi sekunder.
2. Sambungan untuk vector group Yd1.
(klik gambar untuk melihat lebih jelas)- Sambungan sisi primer A2 , B2 , C2.
- Hubungkan vector a2 a1 , b2 b1 , c2 c1 , membentuk sebangun dan searah dengan r, s, t ; yaitu a2 b1 , b2 c2 , c2 a1 .
- Sambungan kumparan sekunder sesuai dengan hubungan vector sisi sekunder.
selengkapnya download disini
Dasar-Dasar Pneumatik
18 Feb 2010, 4:03 pm
Pneumatik merupakan teori atau pengetahuan tentang udara yang bergerak, keadaan-keadaan keseimbangan udara dan syarat-syarat keseimbangan. Perkataan pneumatik berasal bahasa Yunani “ pneuma “ yang berarti “napas” atau “udara”. Jadi pneumatik berarti terisi udara atau digerakkan oleh udara mampat. Pneumatik merupakan cabang teori aliran atau mekanika fluida dan tidak hanya meliputi penelitian aliran-aliran udara melalui suatu sistem saluran, yang terdiri atas pipa-pipa, selang-selang, gawai dan sebagainya, tetapi juga aksi dan penggunaan udara mampat.Pneumatik menggunakan hukum-hukum aeromekanika, yang menentukan keadaan keseimbangan gas dan uap (khususnya udara atmosfir) dengan adanya gaya-gaya luar (aerostatika) dan teori aliran (aerodinamika). Pneumatik dalam pelaksanaan teknik udara mampat dalam industri merupakan ilmu pengetahuan dari semua proses mekanik dimana udara memindahkan suatu gaya atau gerakan. Jadi pneumatik meliputi semua komponen mesin atau peralatan, dalam mana terjadi proses-proses pneumatik. Dalam bidang kejuruan teknik pneumatik dalam pengertian yang lebih sempit lagi adalah teknik udara mampat (udara bertekanan).
Komponen-komponen Pneumatik
Komponen pneumatik beroperasi pada tekanan 8 s.d. 10 bar, tetapi dalam praktik dianjurkan beroperasi pada tekanan 5 s.d. 6 bar untuk penggunaan yang ekonomis.
Beberapa bidang aplikasi di industri yang menggunakan media pneumatik dalam hal penangan material adalah sebagai berikut :
a. Pencekaman benda kerja
b. Penggeseran benda kerja
c. Pengaturan posisi benda kerja
d. Pengaturan arah benda kerja
Penerapan pneumatik secara umum :
a. Pengemasan (packaging)
b. Pemakanan (feeding)
c. Pengukuran (metering)
d. Pengaturan buka dan tutup (door or chute control)
e. Pemindahan material (transfer of materials)
f. Pemutaran dan pembalikan benda kerja (turning and inverting of parts)
g. Pemilahan bahan (sorting of parts)
h. Penyusunan benda kerja (stacking of components)
i. Pencetakan benda kerja (stamping and embosing of components)
Susunan sistem pneumatik adalah sebagai berikut :
a. Catu daya (energi supply)
b. Elemen masukan (sensors)
c. Elemen pengolah (processors)
d. Elemen kerja (actuators)
1.1 Alasan Pemakaian Pneumatik
Persaingan antara peralatan pneumatik dengan peralatan mekanik, hidrolik atau elektrik makin menjadi besar. Dalam penggunaannya sistem pneumatik diutamakan karena beberapa hal yaitu :
a. paling banyak dipertimbangkan untuk beberapa mekanisasi,
b. dapat bertahan lebih baik terhadap keadaan-keadaan tertentu
Sering kali suatu proses tertentu dengan cara pneumatik, berjalan lebih rapi (efisien) dibandingkan dengan cara lainnya. Contoh :
1). Palu-palu bor dan keling pneumatik adalah jauh lebih baik dibandingkan dengan perkakas-perkakas elektrik serupa karena lebih ringan, lebih ada kepastian kerja dan lebih sederhana dalam pelayanan.
2). Pesawat-pesawat pneumatik telah mengambil suatu kedudukan monopoli yang penting pada :
a). rem-rem udara bertekanan untuk mobil angkutan dan gerbong-gerbong kereta api, alat-alat angkat dan alat-alat angkut.
b). pistol-pistol ( alat cat semprot, mesin-mesin peniup kaca, berbagai jenis penyejukan udara, kepala-kepala asah kecepatan tinggi ).
Udara bertekanan memiliki banyak sekali keuntungan, tetapi dengan sendirinya juga terdapat segi-segi yang merugikan atau lebih baik pembatasan-pembatasan pada penggunaannya. Hal-hal yang menguntungkan dari pneumatik pada mekanisasi yang sesuai dengan tujuan sudah diakui oleh cabang-cabang industri yang lebih banyak lagi. Pneumatik mulai digunakan untuk pengendalian maupun penggerakan mesin-mesin dan alat-alat.
1.2 Keuntungan Pemakaian Pneumatik
a. Merupakan media/fluida kerja yang mudah didapat dan mudah diangkut :
1). Udara dimana saja tersedia dalam jumlah yang tak terhingga.
2). Saluran-saluran balik tidak diperlukan karena udara bekas dapat dibuang bebas ke atmosfir, sistem elektrik dan hidrolik memerlukan saluran balik.
3). Udara bertekanan dapat diangkut dengan mudah melalui saluran-saluran dengan jarak yang besar, jadi pembuangan udara bertekanan dapat dipusatkan dan menggunakan saluran melingkar semua pemakai dalam satu perusahaan dapat dilayani udara bertekanan dengan tekanan tetap dan sama besarnya. Melalui saluran-saluran cabang dan pipa-pipa selang, energi udara bertekanan dapat disediakan dimana saja dalam perusahaan.
b. Dapat disimpan dengan mudah :
1). Sumber udara bertekanan ( kompresor ) hanya menyerahkan udara bertekanan kalau udara bertekanan ini memang digunakan. Jadi kompresor tidak perlu bekerja seperti halnya pada pompa peralatan hidrolik.
2). Pengangkutan ke dan penyimpanan dalam tangki-tangki penampung juga dimungkinkan.
3). Suatu daur kerja yang telah dimulai selalu dapat diselesaikan, demikian pula kalau penyediaan listrik tiba-tiba dihentikan.
c. Bersih dan kering :
1). Udara bertekanan adalah bersih. Kalau ada kebocoran pada saluran pipa, benda-benda kerja maupun bahan-bahan disekelilingnya tidak akan menjadi kotor.
2). Udara bertekanan adalah kering. Bila terdapat kerusakan pipa-pipa tidak akan ada pengotoran-pengotoran, bintik minyak dansebagainya.
3). Dalam industri pangan , kayu , kulit dan tenun serta pada mesin-mesin pengepakan hal yang memang penting sekali adalah bahwa peralatan tetap bersih selama bekerja.
Sistem pneumatik yang bocor bekerja merugikan dilihat dari sudut ekonomis, tetapi dalam keadaan darurat pekerjaan tetap dapat berlangsung. Tidak terdapat minyak bocoran yang mengganggu seperti pada sistem hidrolik.
d. Tidak peka terhadap suhu
1). Udara bersih ( tanpa uap air ) dapat digunakan sepenuhnya pada suhu-suhu yang tinggi atau pada nilai-nilai yang rendah, jauh di bawah titik beku ( masing-masing panas atau dingin ).
2). Udara bertekanan juga dapat digunakan pada tempat-tempat yang sangat panas, misalnya untuk pelayanan tempa tekan, pintu-pintu dapur pijar, dapur pengerasan atau dapur lumer.
3). Peralatan-peralatan atau saluran-saluran pipa dapat digunakan secara aman dalam lingkungan yang panas sekali, misalnya pada industri-industri baja atau bengkel-bengkel tuang (cor).
e. Aman terhadap kebakaran dan ledakan
1). Keamanan kerja serta produksi besar dari udara bertekanan tidak mengandung bahaya kebakaran maupun ledakan.
2). Dalam ruang-ruang dengan resiko timbulnya kebakaran atau ledakan atau gas-gas yang dapat meledak dapat dibebaskan, alat-alat pneumatik dapat digunakan tanpa dibutuhkan pengamanan yang mahal dan luas. Dalam ruang seperti itu kendali elektrik dalam banyak hal tidak diinginkan.
f. Tidak diperlukan pendinginan fluida kerja
1). Pembawa energi (udara bertekanan) tidak perlu diganti sehingga untuk ini tidak dibutuhkan biaya. Minyak setidak-tidaknya harus diganti setelah 100 sampai 125 jam kerja.
g. Rasional (menguntungkan)
1). Pneumatik adalah 40 sampai 50 kali lebih murah daripada tenaga otot. Hal ini sangat penting pada mekanisasi dan otomatisasi produksi.
2). Komponen-komponen untuk peralatan pneumatik tanpa pengecualian adalah lebih murah jika dibandingkan dengan komponen-komponen peralatan hidrolik.
h. Kesederhanaan (mudah pemeliharaan)
1). Karena konstruksi sederhana, peralatan-peralatan udara bertekanan hampir tidak peka gangguan.
2). Gerakan-gerakan lurus dilaksanakan secara sederhana tanpa komponen mekanik, seperti tuas-tuas, eksentrik, cakera bubungan, pegas, poros sekerup dan roda gigi.
3). Konstruksinya yang sederhana menyebabkan waktu montase (pemasangan) menjadi singkat, kerusakan-kerusakan seringkali dapat direparasi sendiri, yaitu oleh ahli teknik, montir atau operator setempat.
4). Komponen-komponennya dengan mudah dapat dipasang dan setelah dibuka dapat digunakan kembali untuk penggunaan-penggunaan lainnya.
i. Sifat dapat bergerak
1). Selang-selang elastik memberi kebebasan pindah yang besar sekali dari komponen pneumatik ini.
j. Aman
1). Sama sekali tidak ada bahaya dalam hubungan penggunaan pneumatik, juga tidak jika digunakan dalam ruang-ruang lembab atau di udara luar. Pada alat-alat elektrik ada bahaya hubungan singkat.
k. Dapat dibebani lebih ( tahan pembebanan lebih )
Alat-alat udara bertekanan dan komponen-komponen berfungsi dapat ditahan sedemikian rupa hingga berhenti. Dengan cara ini komponen-komponen akan aman terhadap pembebanan lebih. Komponen-komponen ini juga dapat direm sampai keadaan berhenti tanpa kerugian.
1). Pada pembebanan lebih alat-alat udara bertekanan memang akan berhenti, tetapi tidak akan mengalami kerusakan. Alat-alat listrik terbakar pada pembebanan lebih.
2). Suatu jaringan udara bertekanan dapat diberi beban lebih tanpa rusak.
3). Silinder-silinder gaya tak peka pembebanan lebih dan dengan menggunakan katup-katup khusus maka kecepatan torak dapat disetel tanpa bertingkat.
l. Jaminan bekerja besar
Jaminan bekerja besar dapat diperoleh karena :
1). Peralatan serta komponen bangunannya sangat tahan aus.
2). Peralatan serta komponen pada suhu yang relatif tinggi dapat digunakan sepenuhnya dan tetap demikian.
3). Peralatan pada timbulnya naik turun suhu yang singkat tetap dapat berfungsi.
4). Kebocoran-kebocoran yang mungkin ada tidak mempengaruhi ketentuan bekerjanya suatu instalasi.
m. Biaya pemasangan murah
1). Mengembalikan udara bertekanan yang telah digunakan ke sumbernya (kompresor) tidak perlu dilakukan. Udara bekas dengan segera mengalir keluar ke atmosfir, sehingga tidak diperlukan saluran-saluran balik, hanya saluran masuk saja.
2). Suatu peralatan udara bertekanan dengan kapasitas yang tepat, dapat melayani semua pemakai dalam satu industri. Sebaliknya, pengendalian-pengendalian hidrolik memerlukan sumber energi untuk setiap instalasi tersendiri (motor dan pompa).
n. Pengawasan (kontrol)
1). Pengawasan tekanan kerja dan gaya-gaya atas komponen udara bertekanan yang berfungsi dengan mudah dapat dilaksanakan dengan pengukur-pengukur tekanan (manometer).
o. Fluida kerja cepat
1). Kecepatan-kecepatan udara yang sangat tinggi menjamin bekerjanya elemen-elemen pneumatik dengan cepat. Oleh sebab itu waktu menghidupkan adalah singkat dan perubahan energi menjadi kerja berjalan cepat.
2). Dengan udara mampat orang dapat melaksanakan jumlah perputaran yang tinggi ( Motor Udara ) dan kecepatan-kecepatan piston besar (silinder-silinder kerja ).
3). Udara bertekanan dapat mencapai kecepatan alir sampai 1000 m/min (dibandingkan dengan energi hidrolik sampai 180 m/min ).
4). Dalam silinder pneumatik kecepatan silinder dari 1 sampai 2 m/detik mungkin saja ( dalam pelaksanaan khusus malah sampai 15 m/detik ).
5). Kecepatan sinyal-sinyal kendali pada umumnya terletak antara 40 dan 70 m/detik (2400 sampai 4200 m/min)
p. Dapat diatur tanpa bertingkat
1). Dengan katup pengatur aliran, kecepatan dan gaya dapat diatur tanpa bertingkat mulai dari suatu nilai minimum (ditentukan oleh besarnya silinder) sampai maksimum (tergantung katup pengatur yang digunakan).
2). Tekanan udara dengan sederhana dan kalau dibutuhkan dalam keadaan sedang bekerja dapat disesuaikan dengan keadaan.
3). Beda perkakas rentang tenaga jepitnya dapat disetel dengan memvariasikan tekanan udara tanpa bertingkat dari 0 sampai 6 bar.
4). Tumpuan-tumpuan dapat disetel guna mengatur panjang langkah silinder kerja yang dapat disetel terus-menerus (panjang langkah ini dapat bervariasi sembarang antara kedua kedudukan akhirnya).
5). Perkakas-perkakas pneumatik yang berputar dapat diatur jumlah putaran dan momen putarnya tanpa bertingkat.
q. Ringan sekali
Berat alat-alat pneumatik jauh lebih kecil daripada mesin yang digerakkan elektrik dan perkakas-perkakas konstruksi elektrik (hal ini sangat penting pada perkakas tangan atau perkakas tumbuk). Perbandingan berat (dengan daya yang sama) antara :
• motor pneumatik : motor elektrik = 1 : 8 (sampai 10)
• motor pneumatik : motor frekuensi tinggi = 1 : 3 (sampai 4)
r. Kemungkinan penggunaan lagi (ulang)
Komponen-komponen pneumatik dapat digunakan lagi, misalnya kalau komponen-komponen ini tidak dibutuhkan lagi dalam mesin tua.
r. Konstruksi kokoh
Pada umumnya komponen pneumatik ini dikonstruksikan secara kompak dan kokoh, dan oleh karena itu hampir tidak peka terhadap gangguan dan tahan terhadap perlakuan-perlakuan kasar.
s. Fluida kerja murah
Pengangkut energi (udara) adalah gratis dan dapat diperoleh senantiasa dan dimana saja. Yang harus dipilih adalah suatu kompresor yang tepat untuk keperluan tertentu; jika seandainya kompresor yang dipilih tidak memenuhi syarat, maka segala keuntungan pneumatik tidak ada lagi.
1.3 Kerugian / terbatasnya Pneumatik
a. Ketermampatan (udara).
Udara dapat dimampatkan. Oleh sebab itu adalah tidak mungkin untuk mewujudkan kecepatan-kecepatan piston dan pengisian yang perlahan-lahan dan tetap, tergantung dari bebannya.
Pemecahan :
• kesulitan ini seringkali diberikan dengan mengikutsertakan elemen hidrolik dalam hubungan bersangkutan, tertama pada pengerjaan-pengerjaan cermat ( bor, bubut atau frais ) hal ini merupakan suatu alat bantu yang seringkali digunakan.
b. Gangguan Suara (Bising)
Udara yang ditiup ke luar menyebabkan kebisingan (desisan) mengalir ke luar, terutama dalam ruang-ruang kerja sangat mengganggu.
Pemecahan :
• dengan memberi peredam suara (silincer)
c. Kegerbakan (volatile)
Udara bertekanan sangat gerbak (volatile). Terutama dalam jaringan-jaringan udara bertekanan yang besar dan luas dapat terjadi kebocoran-kebocoran yang banyak, sehingga udara bertekanan mengalir keluar. Oleh karena itu pemakaian udara bertekanan dapat meningkat secara luar biasa dan karenanya harga pokok energi “berguna” sangat tinggi.
Pemecahan :
• dapat dilakukan dengan menggunakan perapat-perapat berkualitas tinggi.
d. Kelembaban udara
Kelembaban udara dalam udara bertekanan pada waktu suhu menurun dan tekanan meningkat dipisahkan sebagai tetesan air (air embun).
Pemecahan :
• penggunaan filter-filter untuk pemisahan air embun (dan juga untuk penyaring kotoran-kotoran).
e. Bahaya pembekuan
Pada waktu pemuaian tiba-tiba (dibelakang pemakai udara bertekanan) dan penurunan suhu yang bertalian dengan pemuaian tiba-tiba ini, dapat terjadi pembentukan es.
Pemecahan :
• Batasi pemuaian udara bertekanan dalam perkakas-perkakas pneumatik.
• Biarkan udara memuai sepenuhnya pada saat diadakan peniupan ke luar.
f. Kehilangan energi dalam bentuk kalor.
Energi kompresi adiabatik dibuang dalam bentuk kalor dalam pendingin antara dan akhir. Kalor ini hilang sama sekali dan kerugian ini hampir tidak dapat dikurangi.
g. Pelumasan udara bertekanan
Oleh karena tidak adanya sistem pelumasan untuk bagian-bagian yang bergerak, maka bahan pelumas ini dimasukkan bersamaan dengan udara yang mengalir, untuk itu bahan pelumas harus dikabutkan dalam udara bertekanan.
h. Gaya tekan terbatas
1). Dengan udara bertekanan hanya dapat dibangkitkan gaya yang terbatas saja. Untuk gaya yang besar, pada tekanan jaringan normal dibutuhkan diameter piston yang besar.
2). Penyerapan energi pada tekanan-tekanan kejutan hidrolik dapat memberi jalan keluar.
i. Ketidakteraturan
Suatu gerakan teratur hampir tidak dapat diwujudkan :
1). Pada pembebanan berganti-ganti
2). Pada kecepatan-kecepatan kecil (kurang dari 0,25 cm/det) dapat timbul ‘stick-slip effect’.
j. Tidak ada sinkronisasi
Menjalankan dua silinder atau lebih paralel sangat sulit dilakukan.
k. Biaya energi tinggi
Biaya produksi udara bertekanan adalah tinggi. Oleh karena itu untuk produksi dan distribusi dibutuhkan peralatan-peralatan khusus. Setidak-tidaknya biaya ini lebih tinggi dibandingkan dengan penggerak elektrik.
Perbandingan biaya ( tergantung dari cara penggerak ) :
• Elektrik : Pneumatik = 1 : 10 (sampai 12)
• Elektrik : Hidrolik = 1 : 8 (sampai 10)
• Elektrik : Tangan = 1 : 400 (sampai 500)
1.4 Pemecahan Kerugian Pneumatik
Pada umumnya, hal-hal yang merugikan dapat dikurangi atau dikompensasi dengan :
a. Peragaman yang cocok dari komponen-komponen maupun alat pneumatik.
b. Pemilihan sebaik mungkin sistem pneumatik yang dibutuhkan.
c. Kombinasi yang sesuai dengan tujuannya dari berbagai sistem penggerakan dan pengendalian (elektrik, pneumatik dan hidrolik).
(Sumber Drs. Sudaryono, VEDC Malang)
(InsyaAllah DIsambung lagi nanti. mohon maaf jika ada kesalahan)
Karakteristik Relai Jarak (Distance Relay), Pola Proteksi dan penyetelan Relai Jarak
12 Feb 2010, 2:12 pm
Untuk cara kerja dan fungsi relai jarak telah dibahas pada artikel sebelumnya di sini. Dan artikel kali ini akan membahas mengenai karakteristik dari relai jarak atau distance relay tersebut. Karakteristik relai jarak merupakan penerapan langsung dari prinsip dasar relai jarak, karakteristik ini biasa digambarkan didalam diagram R-X.Adapun karakteristik relai jarak dibedakan menjadi:
> Karakteristik impedansi
> Karakteristik Mho
> Karakteristik Reaktance
> Karakteristik Quadrilateral
Diagram R-X
Karakteristik Impedansi
Ciri-ciri nya :
- Merupakan lingkaran dengan titik pusatnya ditengah-tengah, sehingga mempunyai sifat non directional. Untuk diaplikasikan sebagai pengaman SUTT perlu ditambahkan relai directional.
- Mempunyai keterbatasan mengantisipasi gangguan tanah high resistance.
- Karakteristik impedan sensitive oleh perubahan beban, terutama untuk SUTT yang panjang sehingga jangkauan lingkaran impedansi dekat dengan daerah beban.
Gambar 1. Karakteristik Impedansi
Karakteristik Mho
Ciri-ciri :
- Titik pusatnya bergeser sehingga mempunyai sifat directional.
- Mempunyai keterbatasan untuk mengantisipasi gangguan tanah high resistance.
- Untuk SUTT yang panjang dipilih Zone-3 dengan karakteristik Mho lensa geser.
Gambar 2a. Karakteristik Mho
Gambar 2b. Karakteristik Mho Z1,Z2 parsial Cross-polarise Mho, Z3 Lensa geser.
Karakteristik Reaktance
Ciri-ciri :
- Karateristik reaktance mempunyai sifat non directional.
- Untuk aplikasi di SUTT perlu ditambah relai directional.
- Dengan seting jangkauan resistif cukup besar maka relai reactance dapat mengantisipasi gangguan tanah dengan tahanan tinggi.
Gambar 3. Karakteristik Reaktance dengan Starting Mho.
Karakteristik Quadrilateral
Ciri-ciri :
- Karateristik quadrilateral merupakan kombinasi dari 3 macam komponen yaitu: reactance, berarah dan resistif.
- Dengan seting jangkauan resistif cukup besar maka karakteristik relai quadrilateral dapat mengantisipasi gangguan tanah dengan tahanan tinggi.
- Umumnya kecepatan relai lebih lambat dari jenis mho.
Gambar 4. Karakteristik Quadrilateral
Pola Proteksi
Agar gangguan sepanjang SUTT dapat di-trip-kan dengan seketika pada kedua sisi ujung saluran, maka relai jarak perlu dilengkapi fasilitas teleproteksi. Pola-pola proteksi tersebut adalah:
1. Pola Dasar
Ciri-ciri Pola dasar :
- Tidak ada fasilitas sinyal PLC
- Untuk lokasi gangguan antara 80 – 100 % relai akan bekerja zone-2 yang waktunya lebih lambat (tertunda).
2. Pola PUTT (Permissive Underreach Transfer Trip)
Prinsip Kerja dari pola PUTT :
- Pengiriman sinyal trip (carrier send) oleh relai jarak zone-1.
- Trip seketika oleh teleproteksi akan terjadi bila relai jarak zone-2 bekerja disertai dengan menerima sinyal. (carrier receipt).
- Bila terjadi kegagalan sinyal PLC maka relai jarak kembali ke pola dasar.
- Dapat menggunakan berbeda type dan relai jarak.
3. Permissive Overreach transfer Trip
Prinsip Kerja dari pola POTT :
- Pengiriman sinyal trip (carrier send) oleh relai jarak zone-2.
- Trip seketika oleh teleproteksi akan terjadi bila relai jarak zone-2 bekerja disertai dengan nmenerima sinyal (carrier receipt).
- Bila terjadi kegagalan sinyal PLC maka relai jarak kembali ke pola dasar.
- Dapat menggunakan berbeda type dan relai jarak.
4. Pola Blocking (Blocking Scheme)
Prinsip Kerja dari pola Blocking :
- Pengiriman sinyal block (carrier send) oleh relai jarak zone-3 reverse
- Trip seketika oleh teleproteksi akan terjadi bila relai jarak zone-2 bekerja disertai dengan tidak ada penerimaan sinyal block. (carrier receipt).
- Bila terjadi kegagalan sinyal PLC maka relai jarak akan mengalami mala kerja.
- Membutuhkan sinyal PLC cukup half duplex.
- Relai jarak yang dibutuhkan merk dan typenya sejenis.
Penyetelan Daerah Jangkauan pada Relai Jarak
Relai jarak pada dasarnya bekerja mengukur impedansi saluran, apabila impedansi yang terukur / dirasakan relai lebih kecil impedansi tertentu akibat gangguan (Zset < ZF) maka relai akan bekerja. Prinsip ini dapat memberikan selektivitas pengamanan, yaitu dengan mengatur hubungan antara jarak dan waktu kerja relai.
Penyetelan relai jarak terdiri dari tiga daerah pengamanan, Penyetelan zone-1 dengan waktu kerja relai t1, zone-2 dengan waktu kerja relai t2, dan zone-3 waktu kerja relai t3.
1. Penyetelan Zone-1
Dengan mempertimbangkan adanya kesalahan-kesalahan dari data saluran, CT, PT, dan peralatan penunjang lain sebesar 10% - 20 %, zone-1 relai disetel 80 % dari panjang saluran yang diamankan.
Zone-1 = 0,8 . Z L1 (Saluran)
Waktu kerja relai seketika, (t1= 0) tidak dilakukan penyetelan waktu .
2. Penyetelan Zone-2
Prinsip peyetelan Zone-2 adalah berdasarkan pertimbanganpertimbangan sebagai berikut:
Zone-2 min = 1,2 . ZL1
Zone-2 mak = 0,8 (Z L1 + 0,8. ZL2)
Dengan : ZL1 = Impedansi saluran yang diamankan.
ZL1 = Impedansi saluran berikutnya yang terpendek (Ω)
Waktu kerja relai t2= 0.4 s/d 0.8 dt.
3. Penyetelan zone-3
Prinsip penyetelan zone-3 adalah berdasarkan pertimbanganpertimbangan sebagai berikut:
Zone-3min = 1.2 ( ZL1 + 0,8.ZL2 )
Zone-3mak1 = 0,8 ( ZL1 + 1,2.ZL2 )
Zone-3mak2 = 0,8 ( ZL1 + k.ZTR )
Dengan : L1 = Impedansi saluran yang diamankan
ZL2 = Impedansi saluran berikutnya yang terpanjang
Waktu kerja relai t3= 1.2 s/d 1.6 dt.
4. Peyetelan zone-3 reverse
Fungsi penyetelan zone-3 reverse adalah digunakan pada saat pemilihan teleproteksi pola blocking. Dasar peyetelan zone-3 reverse ada dua jenis :
- Bila Z3 rev memberi sinyal trip.
Zone-3 rev = 1.5 Z2-ZL1
- Bila Z3 rev tidak memberi sinyal trip.
Zone-3 rev = 2 Z2-ZL1.
5. Penyetelan Starting
Fungsi starting relai jarak adalah:
1. Mendeteksi adanya gangguan.
2. Menentukan jenis gangguan dan memilih fasa yang terganggu.
Prinsip penyetelan starting di bagi 2, yaitu :
1. Starting arus lebih :
I fasa-fasa = 1.2 CCC atau ct
I fasa-netral = 0.1. CCC atau ct
2. Starting impedansi
Zsmin = 1.25 x Zone-3
Zs max= 0.5 x kV/(CCC atau Ct x√3)
6. Penyetelan Resistif reach
Fungsi penyetelan resistif reach adalah mengamankan gangguan yang bersifat high resistance. Prinsip penyetelan resistif reach (Rb) tidak melebihi dari kreteria setengah beban (1/2 Z beban ).
- Untuk system 70 kV:
Rb = 15 x Zone-1 x k0 x 2.
- Untuk system 150 dan 500 kV:
Rb = 8 x Zone-1 x k0 x 2
Semoga bermanfaat,
Belajar Dasar SCADA
1 Feb 2010, 1:37 pm
Apa manfaat SCADA bagi Anda?SCADA bukanlah teknologi khusus, tapi lebih merupakan sebuah aplikasi. Kepanjangan SCADA adalah Supervisory Control And Data Acquisition, semua aplikasi yang mendapatkan data-data suatu sistem di lapangan dengan tujuan untuk pengontrolan sistem merupakan sebuah Aplikasi SCADA! Seperti telah dibahas pada artikel lainnya di sini.Ada dua elemen dalam Aplikasi SCADA, yaitu:
1. Proses, sistem, mesin yang akan dipantau dan dikontrol - bisa berupa power plant, sistem pengairan, jaringan komputer, sistem lampu trafik lalu-lintas atau apa saja;
2. Sebuah jaringan peralatan ‘cerdas’ dengan antarmuka ke sistem melalui sensor dan luaran kontrol. Dengan jaringan ini, yang merupakan sistem SCADA, membolehkan Anda melakukan pemantauan dan pengontrolan komponen-
komponen sistem tersebut.
Anda dapat membangun sistem SCADA menggunakan berbagai macam teknologi maupun protokol yang berbeda-beda.
DIMANAKAH SCADA DIGUNAKAN?
Anda dapat menggunakan SCADA untuk mengatur berbagai macam peralatan. Biasanya, SCADA digunakan untuk melakukan proses industri yang kompleks secara otomatis, menggantikan tenaga manusia (bisa karena dianggap berbahaya atau tidak praktis - konsekuensi logis adalah PHK), dan biasanya merupakan proses-proses yang melibatkan faktor-faktor kontrol yang lebih banyak, faktor-faktor kontrol gerakan-cepat yang lebih banyak, dan lain sebagainya, dimana pengontrolan oleh manusia menjadi tidak nyaman lagi.
Sebagai contoh, SCADA digunakan di seluruh dunia misalnya untuk…
• Penghasil, transmisi dan distribusi listrik: SCADA digunakan untuk mendeteksi besarnya arus dan tegangan, pemantauan operasional circuit breaker, dan untuk mematikan/menghidupkan the power grid;
• Penampungan dan distribusi air: SCADA digunakan untuk pemantauan dan pengaturan laju aliran air, tinggi reservoir, tekanan pipa dan berbagai macam faktor lainnya;
• Bangunan, fasilitas dan lingkungan: Manajer fasilitas menggunakan SCADA untuk mengontrol HVAC, unit-unit pendingin, penerangan, dan sistem keamanan.
• Produksi: Sistem SCADA mengatur inventori komponen-komponen, mengatur otomasi alat atau robot, memantau proses dan kontrol kualitas.
• Transportasi KA listrik: menggunakan SCADA bisa dilakukan pemantauan dan pengontrolan distribusi listrik, otomasi sinyal trafik KA, melacak dan menemukan lokasi KA, mengontrol palang KA dan lain sebagainya.
• Lampu lalu-lintas: SCADA memantau lampu lalu-lintas, mengontrol laju trafik, dan mendeteksi sinyals-sinyal yang salah.
Dan, tentunya, masih banyak lagi aplikasi-aplikasi potensial untuk sistem SCADA. SCADA saat ini digunakan hampir di seluruh proyek-proyek industri dan infrastruktur umum.
Intinya SCADA dapat digunakan dalam aplikasi-aplikasi yang membutuhkan kemudahan dalam pemantauan sekaligus juga pengontrolan, dengan berbagai macam media antarmuka dan komunikasi yang tersedia saat ini (misalnya, Komputer, PDA, Touch Screen, TCP/IP, wireless dan lain sebagainya).
NGAPAIN JUGA PAKE SCADA?
Coba sekarang pikirkan tanggung-jawab atau tugas Anda di perusahaan, berkaitan dengan segala macam operasi dan parameter-parameter yang akhirnya mempengaruhi hasil produksi:
• Apakah peralatan Anda membutuhkan Catu Daya, suhu yang terkontrol, kelembaban lingkungan yang stabil dan tidak pernah mati?
• Apakah Anda perlu tahu - secara real time - status dari berbagai macam komponen dan peralatan dalam sebuah sistem kompleks yang besar?
• Apakah Anda perlu tahu bagaimana perubahan masukan mempengaruhi luaran?
• Peralatan apa saja yang perlu Anda kontrol - secara real time - dari jarak jauh?
• Apakah Anda perlu tahu dimanakah terjadinya kesalahan/kerusakan dalam sistem sehingga mempengaruhi proses?
PEMANTAUAN DAN PENGONTROLAN SECARA REAL-TIME MENINGKATKAN EFISIENSI DAN MEMAKSIMALKAN KEUNTUNGAN
Tanyakan beberapa poin tersebut sebelumnya, saya yakin Anda akan bisa memperkirakan dimanakah Anda bisa mengaplikasikan SCADA. Bisa jadi Anda akan berkata lagi “Terus ngapain? So What?”. Apa yang sebenarnya ingin Anda ketahui adalah hasil secara nyata yang bagaimanakah yang bisa Anda harapkan dengan mengaplikasikan SCADA?
Berikut ini beberapa hal yang bisa Anda lakukan dengan Sistem SCADA:
• Mengakses pengukuran kuantitatif dari proses-proses yang penting, secara langsung saat itu maupun sepanjang waktu.
• Mendeteksi dan memperbaiki kesalahan secara cepat.
• Mengukur dan memantau trend sepanjang waktu.
• Menemukan dan menghilangkan kemacetan (bottleneck) dan pemborosan (inefisiensi).
• Mengontrol proses-proses yang lebih besar dan kompleks dengan staf-staf terlatih yang lebih sedikit.
Intinya, sebuah sistem SCADA memberikan Anda keleluasaan mengatur maupuan mengkonfigurasi sistem. Anda bisa menempatkan sensor dan kontrol di setiap titik kritis di dalam proses yang Anda tangani (seiring dengan teknologi SCADA yang semakin baik, Anda bisa menempatkan lebih banyak sensor di banyak tempat). Semakin banyak hal yang bisa dipantau, semakin detil operasi yang bisa Anda lihat, dan semuanya bekerja secara real-time. Tidak peduli sekompleks apapun proses yang Anda tangani, Anda bisa melihat operasi proses dalam skala besar maupun kecil, dan Anda setidaknya bisa melakukan penelusuran jika terjadi kesalahan dan sekaligus meningkatkan efisiensi. Dengan SCADA, Anda bisa melakukan banyak hal, dengan ongkos lebih murah dan, tentunya, akan meningkatkan keuntungan!
Contoh Arsitektur SCADA
Bagaimana SCADA bekerja?
Sebuah sistem SCADA memiliki 4 (empat) fungsi , yaitu:
1. Akuisisi Data,
2. Komunikasi data jaringan,
3. Peyajian data, dan
4. Kontrol (proses)
Fungsi-fungsi tersebut didukung sepenuhnya melalui 4 (empat) komponen SCADA, yaitu:
1. Sensor (baik yang analog maupun digital) dan relai kontrol yang langsung berhubungan dengan berbagai macam aktuator pada sistem yang dikontrol;
2. RTUs (Remote Telemetry Units). Merupakan unit-unit “komputer” kecil (mini), maksudnya sebuah unit yang dilengkapi dengan sistem mandiri seperti sebuah komputer, yang ditempatkan pada lokasi dan tempat-tempat tertentu di lapangan. RTU bertindak sebagai pengumpul data lokal yang mendapatkan datanya dari sensor-sensor dan mengirimkan perintah langsung ke peralatan di lapangan;
3. Unit master SCADA (Master Terminal Unit - MTU). Kalo yang ini merupakan komputer yang digunakan sebagai pengolah pusat dari sistem SCADA. Unit master ini menyediakan HMI (Human Machine Iterface) bagi pengguna, dan secara otomatis mengatur sistem sesuai dengan masukan-masukan (dari sensor) yang diterima;
4. Jaringan komunikasi, merupakan medium yang menghubungkan unit master SCADA dengan RTU-RTU di lapangan.
SISTEM SCADA PALING SEDERHANA DI DUNIA!
Sistem SCADA yang paling sederhana yang mungkin bisa dijumpai di dunia adalah sebuah rangkaian tunggal yang memberitahu Anda sebuah kejadian (event). Bayangkan sebuah pabrik yang memproduksi pernak-pernik, setiap kali produk pernak-pernik berhasil dibuat, akan mengaktifkan sebuah saklar yang terhubungkan ke lampu atau alarm untuk memberitahukan bahwa ada satu pernak-pernik yang berhasil dibuat.
Tentunya, SCADA bisa melakukan lebih dari sekedar hal sederhana tersebut. Tetapi prinsipnya sama saja, Sebuah sistem SCADA skala-penuh mampu memantau dan (sekaligus) mengontrol proses yang jauh lebih besar dan kompleks.
AKUISISI DATA
Pada kenyataannya, Anda membutuhkan pemantauan yang jauh lebih banyak dan kompleks dari sekedar sebuah mesin yang menghasilkan sebuah produk (seperti contoh sebelumnya). Anda mungkin membutuhkan pemantauan terhadap ratusan hingga ribuan sensor yang tersebar di seluruh area pabrik. Beberapa sensor digunakan untuk pengukuran terhadap masukan (misalnya, laju air ke reservoir), dan beberapa sensor digunakan untuk pengukuran terhadap luaran (tekanan, massa jenis, densitas dan lain sebagainya).
Beberapa sensor bisa melakukan pengukuran kejadian secara sederhana yang bisa dideteksi menggunakan saklar ON/OFF, masukan seperti ini disebut sebagai masukan diskrit atau masukan digital. Misalnya untuk mengetahui apakah sebuah alat sudah bekerja (ON) atau belum (OFF), konveyornya sudah jalan (ON) atau belum (OFF), mesinnya sudah mengaduk (ON) atau belum (OFF), dan lain sebagainya. Beberapa sensor yang lain bisa melakukan pengukuran secara kompleks, dimana angka atau nilai tertentu itu sangat penting, masukan seperti ini disebut masukan analog, bisa digunakan untuk mendeteksi perubahan secara kontinu pada, misalnya, tegangan, arus, densitas cairan, suhu, dan lain sebagainya.
Untuk kebanyakan nilai-nilai analog, ada batasan tertentu yang didefinisikan sebelumnya, baik batas atas maupun batas bawah. Misalnya, Anda ingin mempertahankan suhu antara 30 dan 35 derajat Celcius, jika suhu ada di bawah atau diatas batasan tersebut, maka akan memicu alarm (baik lampu dan/atau bunyi-nya). Terdapat empat alarm batas untuk sensor analog: Major Under, Minor Under, Minor Over, dan Major Over Alarm.
KOMUNIKASI DATA
Dari contoh sederhana pabrik pernak-pernik, yang dimaksud ‘jaringan’ pada kasus tersebut adalah sekedar kabel yang menghubungkan saklar dengan panel lampu. Kenyataannya, seringkali Anda ingin memantau berbagai macam parameter yang berasal dari berbagai macam sensor di lapangan (pabrik), dengan demikian Anda membutuhkan sebuah jaringan komunikasi untuk melakukannya.
Pada awalnya, SCADA melakukan komunikasi data melalui radio, modem atau jalur kabel serial khusus. Saat ini data-data SCADA dapat disalurkan melalui jaringan Ethernet atau TCP/IP. Untuk alasan keamanan, jaringan komputer untuk SCADA adalah jaringan komputer lokal (LAN - Local Area Network) tanpa harus mengekspos data-data penting di Internet.
Komunikasi SCADA diatur melalui suatu protokol, jika jaman dahulu digunakan protokol khusus yang sesuai dengan produsen SCADA-nya, sekarang sudah ada beberapa standar protokol yang ditetapkan, sehingga tidak perlu khawatir masalah kecocokan komuninkasi lagi.
Karena kebanyakan sensor dan relai kontrol hanyalah peralatan listrik yang sederhana, alat-alat tersebut tidak bisa menghasilkan atau menerjemahkan protokol komunikasi. Dengan demikian dibutuhkan RTU yang menjembatani antara sensor dan jaringan SCADA. RTU mengubah masukan-masukan sensor ke format protokol yang bersangkutan dan mengirimkan ke master SCADA, selain itu RTU juga menerima perintah dalam format protokol dan memberikan sinyal listrik yang sesuai ke relai kontrol yang bersangkutan.
Gambar Contoh Jaringan pada Sistem SCADA
PENYAJIAN DATA
Untuk kasus pabrik pernak-pernik kita, satu-satunya tampilan adalah sebuah lampu yang akan menyala saat saklar diaktifkan. Ya, tentu saja kenyataannya bisa puluhan hingga ratusan lampu, bayangkan siapa yang akan Anda minta untuk mengawasi lampu-lampu tersebut, emangnya lampu hiasan? Bukan khan?
Sistem SCADA melakukan pelaporan status berbagai macam sensor (baik analog maupun digital) melalui sebuah komputer khusus yang sudah dibuatkan HMI-nya (Human Machine INterface) atau HCI-nya (Human Computer Interface). Akses ke kontrol panel ini bisa dilakukan secara lokal maupun melalui website. Bahkan saat ini sudah tersedia panel-panel kontrol yang TouchScreen. Perhatikan contoh-contoh gambar dan penjelasan pada STUDI KASUS.
Gambar Contoh akses SCADA melalui website KONTROL
Sayangnya, dalam contoh pabrik pernak-pernik kita tidak ada elemen kontrol. Baiklah, kita tambahkan sebuah kontrol. Misalnya, sekarang operator juga memiliki tombol pada panel kontrol. Saat dia klik pada tombol tersebut, maka saklar di pabrik juga akan ON.
Okey, jika kemudian Anda tambahkan semua kontrol pabrik ke dalam sistem SCADA melalui HMI-nya, maka Anda mendapatkan sebuah kontrol melalui komputer secara penuh, bahkan menggunakan SCADA yang canggih (hampir semua produk perangkat lunak SCADA saat ini sudah canggih-canggih) bisa dilakukan otomasi kontrol atau otomasi proses, tanpa melibatkan campur tangan manusia. Tentu saja, Anda masih bisa secara manual mengontrolnya dari stasion master.
Tentunya, dengan bantuan SCADA, proses bisa lebih efisien, efektif dan meningkatkan profit perusahaan.
Bagaimana mengevaluasi Sistem dan Perangkat Keras SCADA?
Okey, sekarang persoalannya adalah petunjuk bagaimana memilih dan memilah sistem SCADA yang baik. Apalagi sistem SCADA akan Anda gunakan hingga 10 sampai 15 tahun yang akan datang, tentunya Anda harus mencari produk-produk yang terkenal reputasinya. Namun hal ini akan berdampak pada investasi yang harus dilakukan, sebuah produk dengan reputasi handal dan terkenal tentu harganya jauh lebih mahal dibandingkan produk-produk SCADA baru yang saat ini mulai banyak bermunculan.
Ada beberapa hal penting yang perlu Anda perhatikan, antara lain:
• Anda bisa menghabiskan masa depan pabrik dengan ongkos berlebih yang tidak perlu;
• Kadangkala setelah menghabiskan dana yang sangat besar, akhirnya Anda hanya mendapatkan sebuah sistem yang kurang atau bahkan tidak memenuhi apa yang diinginkan;
• Atau barangkali saat ini sistem betul-betul memenuhi kebutuhan, tetapi tidak untuk pengembangan masa depan.
Catatan singkat mengenai Sensor dan Jaringan
Sensor dan relai kontrol merupakan komponen yang penting. Tentu saja, ada beberapa sensor yang lebih baik daripada lainnya, namun tersedianya datasheet untuk sebuah sensor akan membantu Anda mengenali lebih detil dari sensor yang bersangkutan, sehingga Anda bisa memilih mana yang terbaik.
Sebuah jaringan (LAN/WAN) berbasis TCP/IP merupakan jaringan yang mudah digunakan, dan jika pabrik Anda belum semuanya memiliki jaringan, transisi ke jaringan LAN bisa jadi merupakan tujuan jangka panjang perusahaan. Namun Anda tidak perlu langsung menerapkan jaringan LAN semuanya untuk mendapatkan keuntungan dari penggunaan SCADA. Sistem SCADA yang baik akan mendukung jaringan lama Anda dan jaringan LAN, sehingga Anda bisa melakukan transisi secara bertahap.
Berikut saya sampaikan beberapa petunjuk (dari pengalaman dan beberapa rujukan dari online maupun offline) dalam membangun sistem SCADA terutama masalah pemilihan RTU dan MTU.
Apa yang perlu Anda perhatikan dalam memilih SCADA RTU
SCADA RTU Anda harus mampu berkomunikasi dengan segala macam peralatan yang di pabrik dan bisa bertahan terhadap berbagai macam kondisi industri (panas, dingin, tekanan dan lain sebagainya). Berikut ceklis untuk pemilihan RTU yang berkualitas:
• Kapasitas yang cukup untuk mendukung berbagai macam peralatan di pabrik (dalam cakupan SCADA yang diinginkan), tetapi tidak lebih dari yang dibutuhkan. Jangan sampai Anda membeli RTU dengan kapasitas yang berlebih sedemikian hingga akhirnya tidak akan pernah digunakan, ini adalah pemborosan.
• Konstruksi yang tahan banting dan kemampuan bertahan terhadap suhu dan kelembaban yang ekstrim. Sudah jelas khan? Kalo tidak tahan banting dan tidak bisa bertahan buat apa pasang RTU tersebut? Bisa jadi hasil pengukuran menjadi tidak akurat dan alat jebol.
• Catu daya yang aman dan berlimpah. Sistem SCADA seringkali harus bekerja penuh 24 jam setiap hari. Seharusnya digunakan RTU yang mendukung penggunaan daya dari baterei, idealnya, ada dua sumber catu daya (listrik dan baterei).
• Port komunikasi yang cukup. Koneksi jaringan sama pentingnya seperti catu daya. Port serial kedua atau modem internal bisa menjaga agar RTU tetap online walaupun jaringan saat itu sedang rusak atau gagal. Selain itu, RTU dengan port komunikasi beragam dapat mendukung strategi migrasi LAN.
• Memori nonvolatile (NVRAM) untuk menyimpan firmware. NVRAM dapat menyimpan data walaupun catu daya dimatikan. Firmware baru (hasil modifikasi dan lain sebagainya) dapat diunduh ke penyimpan NVRAM melalui jaringan, sehingga kemampuan RTU akan selalu up-to-date (terbaharui) tanpa harus mengunjungi lokasi RTU yang bersangkutan.
• Kontrol cerdas. Sistem SCADA yang canggih saat ini bisa melakukan kontrol dengan sendirinya sesuai dengan program atau pengaturan yang dimasukkan, terutama tanggapan terhadap berbagai macam masukan sensor-sensor. Ini jelas tidak perlu untuk semua aplikasi, namun menawarkan kemudahan operasional.
• Jam waktu-nyata (real-time clock). untuk pencetakan tanggal/waktu pada laporan secara tepat dan akurat;
• Pewaktu watchdog yang memastikan RTU bisa start-ulang setelah terjadinya kegagalan daya (power failure).
Tipikal arsitetur RTU
Apa yang perlu Anda perhatikan dalam memilih SCADA MTU
SCADA master atau MTU harus mampu menampilkan berbagai informasi dalam bentuk yang familiar bagi pengguna atau operator-nya. Beberapa hal yang perlu diperhatikan berkaitan dengan SCADA MTU:
• Fleksibel, tanggapan terhadap sensor bisa diprogram. Cari sistem yang menyediakan perangkat yang mudah untuk memprogram soft alarm (laporan kejadian yang kompleks yang merupakan kombinasi antara masukan sensor dan pernyataan tanggal/jam) dan soft control (tanggapan terhadap sensor yang bisa diprogram).
• Bekerja penuh 24/7, peringatan melalui SMS (pager) dan pemberitahuan email secara otomatis. Anda tidak perlu mempekerjakan orang untuk mengamati papan pemantauan 24 jam sehari. Jika peralatan membutuhkan campur tangan manusia, maka secara otomatis sistem akan mengirimkan peringatan melalui SMS atau email ke penanggung-jawab yang bersangkutan.
• Tampilan informasi secara detil. Tentunya Anda ingin sebuah sistem yang menampilkan dalam bahasa harian Anda (Inggris, Indonesia, dll) yang jelas dan sederhana, dengan penjelasan yang lengkap terhadap aktivitas yang sedang terjadi dan bagaimana Anda seharusnya menangani atau menanggapinya.
• Tapis untuk alarm mengganggu (tidak perlu). Alarm-alarm yang mengganggu akan membuat para staff menjadi tidak peka lagi terhadap pelaporan alarm, dan mereka mulai percaya bahwa semua alarm merupakan alarm menganggu. Akhirnya mereka akan berhenti menanggapi semua alarm termasuk alarm yang kritis (alarm yang benar-benar harus mendapatkan perhatian). Gunakan SCADA yang dapat menapis dan memilah-milah alarm-alarm mana yang mengganggu dan yang kritis.
• Kemampuan pengembangan kedepan. Sebuah sistem SCADA merupakan investasi jangka panjang (10 hingga 15 tahun). Sehingga Anda perlu memastikan kemampuan SCADA untuk pengembangan dalam jangka waktu 15 tahun kedepan.
• Pencadangan yang beragam. Sistem SCADA yang baik mendukung berbagai macam pencadangan master, di beberapa lokasi. Jika master SCADA utama gagal, master yang kedua dalam jaringan akan mengambil alih secara otomatis, tanpa adanya interupsi fungsi pemantauan dan pengontrolan.
• Mendukung berbagai macam tipe protokol dan peralatan. Jika jaman dulu SCADA hanya dbuat untuk protokol-protokol tertentu yang tertutup. Solusi vendor tunggal bukan merupakn ide yang bagus - seringkali vendor tidak lagi menyediakan dukungan untuk produk-produk mereka. Dukungan terhadap berbagai macam protokol yang terbuka akan mengamankan sistem SCADA Anda dari keusangan yang tak-terencana.
Tipikal arsitektur MTU
@Sumber dari afgianto (maaf jika ada kesalahan penulisan)
Untuk mengetahui daftar istilah lainnya yang ada di SCADA, dapat anda baca di sini.
Jenis-jenis Plug dan Socket Listrik
24 Jan 2010, 11:15 pm
Setelah pada artikel sebelumnya di sini yang membahas mengenai peralatan listrik rumah tinggal, maka artikel kali ini akan membahas lebih detail lagi mengenai satu peralatan instalasi listrik yang digunakan, yaitu plug dan socket. Plug dan socket listrik (dalam bahasa sehari-hari dikenal dengan colokan dan stop-kontak) 2 pin awalnya diciptakan oleh Harvey Hubbell dan dipatenkan pada tahun 1904. Karya Hubbell ini pun menjadi rujukan pembuatan plug dan socket setelahnya dan menjelang tahun 1915 penggunaannya semakin meluas, walaupun pada tahun-tahun 1920an peralatan rumah serta komersial masih menggunakan socket lampu jenis screw-base Edison.Kemudian plug 3 pin diciptakan oleh Albert Büttner pada tahun 1926 dan mendapatkan hak paten dari badan paten jerman (DE 370538), karyanya tersebut dikenal dengan nama "schuko". Namun ada juga pencipta plug 3 pin ini, yaitu Philip F. Labre, semasa beliau masih menuntut ilmu di Sekolah Kejuruan Milwaukee (MSOE) dan mendapatkan hak paten dari amerika serikat pada 5 Juni 1928. Siapa pun penenmunya, penemuan plug atau colokan 3 pin ini merupakan sesuatu yang sangat luar biasa, karena memperhatikan aspek keselamatan manusia, sehingga plug atau colokan listrik jenis ini menjadi standar dihampir semua negara sampai saat ini.
Jenis-Jenis Plug dan Socket
Jenis-jenis plug dan socket diklasifikasikan berdasarkan tegangan dan frekuensi yang digunakan pada suatu negara, sehingga dapat dikatakan hanya ada dua jenis yang berdasarkan klasifikasi ini, yaitu:
• Untuk tegangan 110-220 volt pada frekuensi 60 hz
• Untuk tegangan 220-240 volt pada frekuensi 50 hz
ada juga beberapa negara yang menggunakan plug dan socket untuk keduanya, lihat peta penggunaan tegangan dan frekuensi listrik di dunia dibawah ini. (klik gambar untuk melihat peta lebih besar lagi)
Sedangkan berdasarkan pengamannya plug dan socket diklasifikasikan menjadi:
• Tanpa pembumian, ungrounded. Biasanya untuk plug yang 2 pin, dan menurut standar IEC merupakan class-II
• Dengan pembumian, Grounded. Biasanya untuk plug yang 3 pin, dan menurut standar IEC merupakan class-I
• Dengan pembumian dan sekering, Grounded and fuse. Biasanya untuk plug yang 3 pin.
Berdasarkan klasifikasi-klasifikasi diatas, maka plug dan socket setiap negara dapat berbeda-beda, dan secara umum jenis dan standar dari plug dan socket adalah:
1. Jenis A
• 2 pin dengan standar NEMA 1–15 (North American 15 A/125 V ungrounded)
plug jenis A juga dapat digunakan pada socket jenis B.
• JISC 8303, Class II (Japanese 15 A/100 V ungrounded) merupakan standar plug dan socket di jepang yang mirip dengan plug dan socket jenis A, dan juga harus lulus uji dari MITI (Ministry of International Trade and Industry) dan JIS (Japanese Industrial Standards).
2. Jenis B
• 3 pin dengan standar NEMA 5–15 (North American 15 A/125 V grounded), merupakan plug dan socket standar di amerika utara (Canada, Amerika Serikat dan Mexico), juga digunakan di Amerika tengah, Karibia, Colombia, Ecuador, Venezuela dan sebagian Brazil, Jepang, Taiwan dan Saudi Arabia
• 3 pin dengan standar NEMA 5–20 (North American 20 A/125 V grounded), digunakan untuk instalasi rumah tanggal mulai tahun 1992, dengan slot socket model T.
• JIS C 8303, Class I (Japanese 15 A/100 V grounded)
3. Jenis C
• CEE 7/16 (Europlug 2.5 A/250 V ungrounded), Plug ini biasa digunakan dalam aplikasi-aplikasi class II (ungrounded). Plug ini adalah salah satu plug internasional yang paling banyak digunakan karena cocok dengan soket apapun yang bisa menerima kontak 4.0 – 4.8 mm dengan jarak pisah 19 mm. Plug ini bisa digunakan di semua negara-negara Eropa kecuali Inggris dan Irlandia (karena Inggris/Irlandia punya standar tersendiri). Tapi penggunaan plug ini secara umum memang terbatas untuk penggunaan aplikasi-aplikasi Class II yang memerlukan arus di bawah 2,5 A dan unpolarized.
• CEE 7/17 (German/French 16 A/250 V ungrounded), ukurannya hampir sama dengan tipe E dan F, pada plug nya dilapisi dengan karet atau plastik. Digunakan juga di korea selatan untuk peralatan listrik yang tidak dibumikan dan di italia di kategorikan dengan Italian standard CEI 23-5
• BS 4573 (UK shaver), digunakan di Inggris untuk kegunaan alat-alat cukur atau shaver yang ada di kamar mandi. Jarak antar pin 5,08 mm dengan panjang pin 15,88 mm dan telah digunakan di inggris sejak tahun 1960an.
• Soviet plug (6 A/250 V ungrounded), hampir sama dengan French type E dan CEE7/17
4. Jenis D
• BS 546 (United Kingdom, 5 A/250 V grounded), equivalent to IA6A3 (India), rated at 6A / 250V
• BS 546 (United Kingdom, 15 A/250 V grounded), equivalent to IA16A3 (India) & SABS 164 (South Africa), rated at 16A / 250V
5. Jenis E
CEE 7/5 (French type E)
6. Jenis F
• CEE 7/4 (German "Schuko" 16 A/250 V grounded)
• Gost 7396 (Russian 10 A/250 V grounded)
7. Jenis E/F Hybrid
CEE 7/7 (French/German 16 A/250 V grounded)
8. Jenis G
BS 1363 (British 13 A/230-240 V 50 Hz grounded and fused), equivalent to IS 401 & 411 (Ireland), MS 589 (Malaysia) and SS 145 (Singapore), SASO 2203 (Saudi Arabia)
9. Jenis H
• SI 32 (Israeli 16 A/250 V grounded)
• Thai 3 pin plug TIS166-2549 (2006)
10. Jenis I
• AS/NZS 3112 (Australasian 10 A/240 V)
• CPCS-CCC (Chinese 10 A/250 V)
• IRAM 2073 (Argentinian 10 A/250 V)
11. Jenis J
SEV 1011 (Swiss 10 A/250 V)
12. Jenis K
Section 107-2-D1 (Danish 13 A/250 V earthed)
13. Jenis L
• CEI 23-16/VII (Italian 10 A/250 V and 16 A/250 V)
• CEI 23-16/VII (Italian 10 A/250 V)
• CEI 23-16/VII (Italian 16 A/250 V)
14. Jenis M
BS 546 (South African 15 A/250 V)
15. Belum Mendapatkan kategori
IEC 60906-1 (Brazilian 10 A and 20A /250 V)
Kesimpulan:
Ada 14 pola standar plug dan socket yang digunakan di seluruh dunia, baik untuk aplikasi-aplikasi Class I (grounded) maupun Class II (ungrounded), dengan rating arus berkisar 2,5 – 16 A. Standar-standar tersebut adalah standar-standar Amerika Serikat, Amerika Utara, Argentina, Australia, Daratan Eropa, Europlug, Cina, Denmark, India/Afrika Selatan, Israel, Itali, Jepang, Swiss, dan Inggris/Irlandia.
Peta dibawah akan menjelaskan mengenai Negara-negara didunia dan jenis plug & socket yang digunakan
semoga bermanfaat,
sumber gambar: wikipedia
Daftar Istilah SCADA
15 Jan 2010, 10:49 pm
ANOFT (Analog Output Fault)-> Po, Pr dan N level terganggu.
App (Appear) -> Alarm muncul.
AR (Auto Reclose) -> CB penghantar keluar sesaat dan kemudian masuk lagi.
ARO (Auto Reclose Switch Out) -> Peralatan auto/reclose untuk penghantar dimatikan ( auto reclose tidak bekarja) hanya GI. 500 kV.
BBT (Bus Bar Trip) -> Peralatan proteksi BusBar.
BF (Bay Fault) -> Monitor tegangan DC 110 V masing-masing Bay ( bila alarm semua peralatan GI untuk Bay tsb. tidak bisa dioperasikan.
BI (Bus Isolator Switch Close / Open) -> Signal status BI (pemisah rel).
BRF (Breaker Fault) -> Monitor gangguan CB ( bila alarm muncul CB tidak bisa Remote O/C).
CB (Circuit Breaker Close / Open) -> Signal status CB (PMT).
CD (Control Disable Switch) ->
· Bila muncul CD semua fasilitas remote di lokasi tsb tidak bisa.
· Ini terjadi bila kunci CD pada panel RTU diposisikan Disable (dilaksanakan pada saat pemeliharaan RTU).
COM (Communication Alarm) -> Alarm timbul apabila terjadi gangguan peralatan komunikasi ( PLC, Radio, Optik ).
CPA (Cable Pressure Alarm) -> Alarm tekanan minyak atau gas untuk kabel tanah.
CPT (Cable Pressure Trip) -> Alarm tekanan minyak atau gas untuk kabel tanah.
CSO (Check Synchronizing override On/Off) -> Signal balik perintah dari operator.
· Close : permintaan agar relay check sinchro dihubung singkat
· Open : permintaan agar relay check sinchro bekerja secara real .
CSP (Check Synchronizing In Progress) -> Pemberitahuan bahwa peralatan Synchro bekerja (untuk close order).
DCBC (Dummy Breaker Close / Open) -> Signal balik status dari Dummy Breaker ( test remote control di masing2 RTU.
Disp (Disappear) -> Alarm hilang.
DT (Diameter Trip) -> Dipasang dimasing-masing diameter. Hanya GI. 500 kV.
EPF (EPC Fault ( RTU Alarm)) -> Yang dapat dimonitor di Master station hanya temperatur alarm.
ES (Earth Switch Close / Open) -> Indikasi dari pemisah tanah Close/Open.
FDC (Fault Data Captured)
Frequ (Frequency) -> Nilai frekuensi
GRE (Generator Ready) -> Signal dari generator bahwa generator siap start (RC start)
GTF (Generator Transformer Fault) -> Gangguan trafo generator.
GTT (Generator Transformer Trip) -> Trafo generator trip.
GUR (Generator Unit Run) -> Indikasi balik perintah master generator Start
GUS (Generator Unit Stop) -> Indikasi balik perintah master generator Stop
I -> Arus
INIT -> Initialization, Bila alarm ini sering muncul maka RTU harus di reload program.
L1 (Lower limit #1) -> Limit bawah pertama (contoh: frek = 49,8 Hz)
L2 (Lower limit #2) -> Limit bawah kedua (contoh: frek = 49,5 Hz)
LFA (Load Frequency Control Available On/Off) -> Signal kondisi peralatan LFC Unit.
· On : LFC siap dioperasikan
· Off : LFC gangguan
LFC (Load Frequency Control On/Off) -> Signal kondisi peralatan LFC Unit.
· On : LFC beroperasi
· Off : LFC tidak dioperasikan
LFF (Load Frequency Unit Fault) -> Alarm bahwa LFC tidak dapat difungsikan (Load cordinator alarm).
LFR (Load Frequency Control Request On/Off) -> Signal balik perintah dari operator.
· On : permintaan agar LFC dioperasikan
· Off : permintaan agar LFC dimatikan.
LI (Line Isolator Switch Close / Open) -> Signal status dari Line Isolator.
LK1FT/LK2FT (Link 1 Fault/Link 2 Fault) -> Konfigurasi jaringan untuk RTU bersangkutan di master berwarna merah (gangguan link).
LR (Local Remote Switch CB) -> Signal posisi Switchh masing-masing CB, atau dipasang common seluruh CB untuk mengetahui posisi Lokal/Remote
LRG (Local Remote Switch for Generator) -> Signal posisi Lokal/Remot untuk Generator yang dapat di Strat/Stop dari Master station.
LRT (Local Remote Switch for Tap Changer) -> Signal posisi Lokal/Remot Tap yang dapat di naik/turun kan dari Master station.
LT (Line Trip) -> Gangguan peralatan proteksi masing-masing penghantar. Hanya GI. 500 kV.
MC (Message class) -> Kelas event (ditentukan di control center)
MPS (Main Substation Power Supply) -> Gangguan Supply 110 VDC.
N (Load frequency control N_level)
OSC (Off Supervisory control)
P (Daya Aktif)
P1 (Protection Type 1 Trip) -> Signal karena bekerjanya Relay Main Protection.
P2 (Protection Type 2 Trip) -> Signal karena bekerjanya Relay Back-up Protection.
P3 (Protection Type 3 Trip) ->
POAQ (Real power setting)
POOP (Real power set point)
PRAQ (Maksimum power variation setting)
PROP (Maksimum power variation set point)
PSF (Protection Signaling Fault) -> Signal gangguan proteksi Feeder (penghantar)
PSO (Power Set Switch On / Off) -> Signal dari Unit bahwa LFC siap dioperasikan.
PUM (Plant Under Maintenance) -> Signal bahwa sedang dilakukan pemeliharaan PMT ( common seluruh PMT) di lokasi tersebut. Apakah msh diperlukan, karena alarm tsb. Untuk pola scada baru sdh tdk ada.
Q (Daya Reaktif)
RACK (Circuit Breaker Rack In / Out) -> Signal status PMT/CB dorong.
RC_FT (Remote Control Fault) -> Kalau alarm muncul remote control di lokasi tsb selalu gagal
RCPFT (Remote Control Polarity Fault) ->
· Di Master muncul alarm RC
· Remote control di lokasi tersebut terganggu
RF (Reactor Fault) -> Reactor alarm
RT (Reactor Trip)
RTF (Remote Terminal Unit Fault) -> Yang dapat dimonitor di Master station hanya temperatur alarm.
SHTXC (Kapasitor)
SNF (Substation Non Urgent Fault) -> Seluruh alarm digabung menjadi satu, bila salah satu peralatan terganggu di JCC timbul SUF. Hanaya GI. 500 kV.
SPS (Supervisory Power Supply) -> Gangguan Supply 48 VDC.
SUF (Substation Urgent Fault) -> Seluruh alarm digabung menjadi satu, bila salah satu peralatan terganggu di JCC timbul SUF. Hanya untuk GI. 500 KV.
TAF (Transformer AVC Fault) -> Gangguan pengaturan Tegangan (AVC Cubicle) hanya GI. 500 kV.
TC (Tap changer raise/lower)
TC_FT (Tap Changer Fault) -> Posisi Tap invalid atau tidak dapat dimonitor.
TCA (Tap Changer Alarm)
TCC (Tap Changer Common Auto / Remote) -> Signal balik perintah dari operator
· Auto : Tap trafo interbus beroperasi secara auto mengikuti perubahan tegangan.
· Remote : perubahan Tap secara remote dari master.
TCC (Tap changer auto/manual)
TCH (Tap Changer High Limit) -> Posisi Tap Maximum
TCL (Tap Changer Low Limit) -> Posisi Tap Minimum
TCT (Tap Changer Trip)
TEA (Transformer Temperature Alarm) -> Alarm di Trafo Interbus
TEAFT (Temperatur Alarm Fault) -> Pemberitahuan suhu ruang RTU tinggi
TET (Transformer Temperature Trip)
TEWFT (Temperatur Warning Fault) -> Pemberitahuan suhu ruang RTU tinggi
TK_FT (Telecounting fault) -> KWH meter (u/SCADA jarang dipergunakan).
TM_FT (Telemetering fault) -> Tampilan pengukuran di master O(nol) atau Invalid. Muncul alarm TM
TPF (Telephone or Teleprinter Fault) -> Alarm peralatan komunikasi hanya GI 500 kV.
TPI (Tap Position Indication (Digital)) -> Posisi real tap trafo interbus
TPI (Tap position indication)
TRA (Transformer Alarm) -> Alarm trasformator tapi tidak mengakibatkan trafo trip
TRO (Trip Relay Operated) -> Disambung ke masing PMT diameter.
TRT (Transformer Trip) -> Alarm trasformator dan dapat mengakibatkan trafo trip.
TS_FT (Telesignaling Fault) ->
· Telesignal Invalid.
· Muncul alarm TS
TSCFT (Telesignaling Counter Fault) -> Telesignal invalid.
TTR (Teleprotection Trip Received) -> Teleproteksi bekerja menerima signal trip dari station lawan.
TTT (Teleprotection Trip Transmited) -> Teleproteksi mengirim signal trip ke station lawan
U1 (Upper limit #1) -> Limit atas pertama (contoh: frek = 50,2 Hz)
U2 (Upper limit #2) -> Limit atas kedua (contoh: frek = 50,5 Hz)
UT (Unit Trip)
V (Tegangan)
VS (Voltage Status ( BB )) -> Mengetahui status tegangan Busbar ( dead/live )
VTF (Voltage Transformer Fault) -> Gangguan travo tegangan masing diameter. Hanya GI. 500 kV.
Semoga bermanfaat, HaGe.
Jaringan Internet melalui Kabel Listrik
13 Jan 2010, 11:48 am
Jaringan Internet melalui Kabel Listrik atau Broadband over Power Line (BPL) - Jauh sebelum kabel telepon tetap (fixed line), kabel listrik (power line) telah lebih dulu mengalir ke rumah-rumah dan gedung-gedung perkantoran. Namun, justru kabel telepon tetap yang terlebih dulu digunakan sebagai jalan masuk koneksi internet (last mile) ke perumahan dan perkantoran.Padahal dengan memanfaatkan kabel listrik sebagai last mile, tentulah penetrasi internet berpita lebar (broadband) akan jauh lebih efektif dan merata. Dengan teknologi Broadband over Power Line (BPL), siapapun tinggal mencolokkan PC ke sembarang stop kontak (electrical outlet), dan secara instan dapat segera menikmati internet berkecepatan tinggi . Dengan menggabungkan prinsip-prinsip teknologi radio, wireless networking dan modem, para pengembang bisa menciptakan cara untuk mengirimkan data melalui kabel listrik ke perumahan dan perkantoran dengan kecepatan berkisar antara 500 Kbps hingga 3 Mbps (setara dengan kecepatan DSL).
Dengan sedikit modifikasi pada kabel listrik, pengembang BPL bisa bekerja sama dengan perusahaan penyedia listrik dan ISP (Internet Service Provider) untuk mewujudkan koneksi broadband kepada setiap pelanggan. Pada titik ini, usulan untuk menjadikan kabel listrik sebagai last mile menawarkan dua jenis layanan, yaitu:
- menghubungkan perangkat-perangkat listrik didalam rumah atau kantor.
- akses BPL akan membawa koneksi broadband menggunakan kabel, dan memungkinkan perusahaan penyedia listrik untuk mengontrol sistem listrik didalam rumah atau kantor.
Transmisi data berkecepatan tinggi menggunakan kabel listrik, memunculkan potensi untuk menghubungkan semua perangkat listrik yang tercolok atau terhubung didalam rumah. Bayangkan jika perangkat-perangkat listrik dirumah anda memiliki fasilitas auto power atau timer, seperti alarm rumah, sakelar lampu, mesin pembuat kopi atau bahkan mesin cuci bisa berkomunikasi satu sama lain melalui sebuah koneksi internet berkecepatan tinggi. Pagi hari akan terlihat benar-benar berbeda.
Metode Lawas
Biasanya, ISP-ISP besar menyediakan jalur serat optik dari perusahaan telekomunikasi untuk membawa data dari dan ke internet, atau mungkin ke media lain (telepon, DSL atau TV kabel) kerumah anda.
Gagasan untuk menggunakan kabel listrik AC (alternating current, arus bolak-balik) untuk mentransfer data sendiri bukanlah hal baru. Dengan membundel energi radio-frequency (RF) pada jalur yang sama dengan arus listrik, data dapat ditransmisikan tanpa perlu menggunakan jalur data terpisah. Hal ini bisa terjadi karena arus listrik dan getaran RF memiliki frekuensi yang berbeda. Keduanya tidak saling menginterferensi.
Perusahaan penyedia listrik telah menggunakan teknologi ini selama bertahun-tahun untuk memonitor kinerja sistem tenaga listrik, dikenal dengan SCADA. Saat ini bahkan telah ada solusi jaringan yang mentransfer data menggunakan kabel listrik untuk perumahan dan perkantoran.
Para pengembang teknologi BPL bekerja sama dengan perusahaan penyediaan listrik di AS tengah bekerja untuk mewujudkan BPL ini. Terdapat beberapa pendekatan yang berbeda untuk mengatasi rintangan yang muncul ketika mentransmisi data melalui kabel listrik.
Menghindari Interferensi
Seperti perusahaan telekomunikasi, perusahaan penyedia listrik juga memiliki kabel yang terbentang di seluruh dunia. Perbedaannya, perusahaan listrik memiliki jaringan kabel listrik yang menjangkau lebih banyak tempat ketimbang serat optik yang dimiliki perusahaan telekomunikasi. Kenyataan ini jelas menjadikan kabel listrik sebagai kendaraan yang paling berpotensi untuk menyediakan koneksi internet ke tempat-tempat yang belum terjangkau oleh kabel serat optik.
Kabel merupakan salah satu komponen dari jaringan yang dimiliki pleh perusahaan penyedia listrik. Selain kabel, jaringan listrik menggunakan generator, stasiun kecil atau gardu, transformer atau trafo dan perangkat penyambung lainnya untuk membawa listrik dari pembangkit listrik menuju rumah atau kantor.
Ketika listrik meninggalkan pembangkit, dia bergerak menuju gardu, baru kemudian disitribusikan ke kabel-kabel transmisi bertegangan tinggi. Ketika digunakan untuk mentransmisi koneksi broadband, kabel bertegangan tinggi inilah yang menjadi penghalang pertama. Listrik yang mengalir pada kabel transmisi ini dapat bertegangan tinggi sekitar 150 kV atau bahkan bertegangan ekstra tinggi diatas 500 kV. Besarnya tegangan ini sangat tidak cocok untuk mentransmisi data.
Seperti telah dijelaskan diatas, arus listrik dan RF menggunakan frekuensi yang berbeda. Agar data dapat ditransmisikan secara jernih dari satu titik ke titik lainnya, maka dibutuhkan jalur yang mendukung spektrum radio untuk bergetar tanpa terinterferensi oleh sumber lain. Ratusan ribu volt listrik tersebut tidak bergetar di frekuensi yang tetap. Arus listrik dalam jumlah tersebut melibas semua spektrum, dan bila bergerak di spektrum yang digunkan RF, dapat dipastikan sinyal transmisi data akan drop atau bahkan hancur berantakan.
BPL mem-bypass masalah ini dengan menghindari penggunaan bersama kabel bertegangan tinggi. Sistem ini menurunkan tegangan data menjadi 7200 volt, atau sama dengan tegangan listrik yang dialirkan pada kebel bertegangan menengah.
semoga bermanfaat,
ditulis ulang oleh: HaGe dari tabloid PC Mild edisi 25/2009*17-30 desember 2009
SCADA
11 Jan 2010, 5:55 pm
SCADA merupakan singkatan dari Supervisory Control and Data Acquisition. SCADA merupakan sebuah sistem yang mengumpulkan informasi atau data-data dari lapangan dan kemudian mengirimkan-nya ke sebuah komputer pusat yang akan mengatur dan mengontrol data-data tersbut. Sistem SCADA tidak hanya digunakan dalam proses-proses industri, misalnya, pabrik baja, pembangkit dan pendistribusian tenaga listrik (konvensional maupun nuklir), pabrik kimia, tetapi juga pada beberapa fasilitas eksperimen seperti fusi nuklir. Dari sudut pandang SCADA, ukuran pabrik atau sistem proses mulai dar 1.000an hingga 10.000an I/O (luara/masukan), namun saat ini sistem SCADA sudah bisa menangani hingga ratusan ribu I/O. Ada banyak bagian dalam sebuah sistem SCADA. Sebuah sistem SCADA biasanya memiliki perangkat keras sinyal untuk memperoleh dan mengirimkan I/O, kontroler, jaringan, antarmuka pengguna dalam bentuk HMI (Human Machine Interface), piranti komunikasi dan beberapa perangkat lunak pendukung. Semua itu menjadi satu sistem, istilah SCADA merujuk pada sistem pusat keseluruhan. Sistem pusat ini biasanya melakukan pemantauan data-data dari berbagai macam sensor di lapangan atau bahkan dari tempat2 yang lebih jauh lagi (remote locations).
Sistem pemantauan dan kontrol industri biasanya terdiri dari sebuah host pusat atau master (biasa dinamakan sebagai master station, master terminal unit atau MTU), satu atau lebih unit-unit pengumpul dan kontrol data lapangan (biasa dinamakan remote stattion, remoter terminal unit atau RTU) dan sekumpulan perangkat lunak standar maupun customized yang digunakan untuk memantau dan mengontrol elemen-elemen data-data di lapangan. Sebagian besar sistem SCADA banyak memiliki karakteristik kontrol kalang-terbuka (open-loop) dan banyak menggunakan komunikasi jarak jauh, walaupun demikian ada beberapa elemen merupakan kontrol kalang-tertutup (closed-loop) dan/atau menggunakan komunikasi jarak dekat.
Sistem yang mirip dengan sistem SCADA juga bisa kita jumpai di beberapa pabrik proses, perawatan dan lain-lain. Sistem ini dinamakan DCS (Distributed Control Systems). DCS memiliki fungsi yang mirip dengan SCADA, tetapi unit pengumpul dan pengontrol data biasanya ditempatkan pada beberapa area terbatas. Komunikasinya bisa menggunakan jaringan lokal (LAN), handal dan berkecepatan tinggi.
SCADA Pada Sistem Tenaga Listrik
Fasilitas SCADA diperlukan untuk melaksanakan pengusahaan tenaga listrik terutama pengendalian operasi secara realtime. Suatu sistem SCADA terdiri dari sejumlah RTU (Remote Terminal Unit), sebuah Master Station / RCC (Region Control Center), dan jaringan telekomunikasi data antara RTU dan Master Station. RTU dipasang di setiap Gardu Induk atau Pusat Pembangkit yang hendak dipantau. RTU ini bertugas untuk mengetahui setiap kondisi peralatan tegangan tinggi melalui pengumpulan besaran-besaran listrik, status peralatan, dan sinyal alarm yang kemudian diteruskan ke RCC melalui jaringan telekomunikasi data. RTU juga dapat menerima dan melaksanakan perintah untuk merubah status peralatan tegangan tinggi melalui sinyal-sinyal perintah yang dikirim dari RCC.
Dengan sistem SCADA maka Dispatcher dapat mendapatkan data dengan cepat setiap saat (real time) bila diperlukan, disamping itu SCADA dapat dengan cepat memberikan peringatan pada Dispatcher bila terjadi gangguan pada sistem, sehingga gangguan dapat dengan mudah dan cepat diatasi / dinormalkan. Data yang dapat diamati berupa kondisi ON / OFF peralatan transmisi daya, kondisi sistem SCADA sendiri, dan juga kondisi tegangan dan arus pada setiap bagian di komponen transmisi. Setiap kondisi memiliki indikator berbeda, bahkan apabila terdapat indikasi yang tidak valid maka operator akan dapat megetahui dengan mudah.
Fungsi kendali pengawasan mengacu pada operasi peralatan dari jarak jauh, seperti switching circuit breaker, pengiriman sinyal balik untuk menunjukkan atau mengindikasikan kalau operasi yang diinginkan telah berjalan efektif. Sebagai contoh pengawasan dilakukan dengan menggunakan indikasi lampu, jika lampu hijau menyala menunjukkan peralatan yang terbuka (open), sedang lampu merah menunjukkan bahwa peralatan tertutup (close), atau dapat menampilkan kondisi tidak valid yaitu kondisi yang tidak diketahui apakah open atau close. Saat RTU melakukan operasi kendali seperti membuka circuit breaker, perubahan dari lampu merah menjadi hijau pada pusat kendali menunjukkan bahwa operasi berjalan dengan sukses.
Operasi pengawasan disini memakai metode pemindaian (scanning) secara berurutan dari RTU-RTU yang terdapat pada Gardu Induk-Gardu Induk. Sistem ini mampu mengontrol beberapa RTU dengan banyak peralatan pada tiap RTU hanya dengan satu Master Station. Lebih lanjut, sistem ini juga mampu mengirim dari jarak jauh data-data hasil pengukuran oleh RTU ke Master Station, seperti data analog frekuensi, tegangan, daya dan besaran-besaran lain yang dibutuhkan untuk keseluruhan / kekomplitan operasi pengawasan .
Keuntungan sistem SCADA lainnya ialah kemampuan dalam membatasi jumlah data yang ditransfer antar Master Station dan RTU. Hal ini dilakukan melalui prosedur yang dikenal sebagai exception reporting dimana hanya data tertentu yang dikirim pada saat data tersebut mengalami perubahan yang melebihi batas setting, misalnya nilai frekuensi hanya dapat dianggap berubah apabila terjadi perubahan sebesar 0,05 Herzt. Jadi apabila terjadi perubahan yang nilainya sangat kecil maka akan dianggap tidak terjadi perubahan frekuensi. Hal ini adalah untuk mengantisipasi sifat histerisis sistem sehingga nilai frekuensi yang sebenarnya dapat dibaca dengan jelas.
Master Station secara berurutan memindai (scanning) RTU-RTU dengan mengirimkan pesan pendek pada tiap RTU untuk mengetahui jika RTU mempunyai informasi yang perlu dilaporkan. Jika RTU mempunyai sesuatu yang perlu dilaporkan, RTU akan mengirim pesan balik pada Master Station, dan data akan diterima dan dimasukkan ke dalam memori komputer. Jika diperlukan, pesan akan dicetak pada mesin printer di Master Station dan ditampilkan pada layar monitor.
Siklus pindai membutuhkan waktu relatif pendek, sekitar 7 detik (maksimal 10 detik). Siklus pindai yaitu pemindaian seluruh remote terminal dalam sistem. Ketika Master Station memberikan perintah kepada sebuah RTU, maka semua RTU akan menerima perintah itu, akan tetapi hanya RTU yang alamatnya sesuai dengan perintah itulah yang akan menjalankannya. Sistem ini dinamakan dengan sistem polling. Pada pelaksanaannya terdapat waktu tunda untuk mencegah kesalahan yang berkaitan dengan umur data analog.
Selain dengan sistem pemindaian, pertukaran data juga dapat terjadi secara incidental ( segera setelah aksi manuver terjadi ) misalnya terjadi penutupan switch circuit breaker oleh operator gardu induk, maka RTU secara otomatis akan segera mengirimkan status CB di gardu induk tersebut ke Master Station. Dispatcher akan segera mengetahui bahwa CB telah tertutup.
Ketika operasi dilakukan dari Master Station, pertama yang dilakukan adalah memastikan peralatan yang dipilih adalah tepat, kemudian diikuti dengan pemilihan operasi yang akan dilakukan. Operator pada Master Station melakukan tindakan tersebut berdasar pada prosedur yang disebut metode “select before execute (SBXC)“, seperti di bawah ini:
1.) Dispatcher di Master Station memilih RTU.
2.) Dispatcher memilih peralatan yang akan dioperasikan.
3.) Dispatcher mengirim perintah.
4.) Remote Terminal Unit mengetahui peralatan yang hendak dioperasikan.
5.) Remote Terminal Unit melakukan operasi dan mengirim sinyal balik pada Master Station ditunjukkan dengan perubahan warna pada layar VDU dan cetakan pesan pada printer logging.
Prosedur di atas meminimalkan kemungkinan terjadinya kesalahan operasi.
Jika terjadi gangguan pada RTU, pesan akan dikirim dari RTU yang mengalami gangguan tadi ke Master Station, dan pemindaian yang normal akan mengalami penundaan yang cukup lama karena Master Station mendahulukan pesan gangguan dan menyalakan alarm agar operator dapat mengambil tindakan yang diperlukan secepatnya. Pada saat yang lain, pada kebanyakan kasus, status semua peralatan pada RTU dapat dimonitor setiap 2 detik, memberikan informasi kondisi sistem yang sedang terjadi pada operator di Pusat Kendali (RCC).
Hampir semua sistem kendali pengawasan modern berbasis pada komputer, yang memungkinkan Master Station terdiri dari komputer digital dengan peralatan masukan keluaran yang dibutuhkan untuk mengirimkan pesan-pesan kendali ke RTU serta menerima informasi balik. Informasi yang diterima akan ditampilkan pada layar VDU dan/atau dicetak pada printer sebagai permanent records. VDU juga dapat menampilkan informasi grafis seperti diagram satu garis. Pada RCC (pusat kendali), seluruh status sistem juga ditampilkan pada Diagram Dinding (mimic board), yang memuat data mengenai aliran daya pada kondisi saat itu dari RTU.
Anda juga dapat membaca artikel scada lainnya di sini dan sini
semoga bermanfaat,
Terima kasih kepada:
http://agfi.staff.ugm.ac.id/blog/index.php/2009/01/apakah-scada-itu/
dan
http://endro.wordpress.com/2008/02/25/sistem-scada/
Berita Listrik Nasional Sepanjang Tahun 2009
30 Dec 2009, 1:45 am
PENANDATANGANAN KREDIT PENDANAAN PEMBANGUNAN PROYEK 5 PLTU EPC 10.000 MW ANTARA PLN DENGAN SINDIKASI BANK Pada hari Jumat tanggal 30 Januari 2009 bertempat di Departemen Keuangan telah dilakukan penandatanganan kredit pendanaan pembangunan proyek 5 PLTU EPC 10.000 MW antara PLN dengan sindikasi Bank BRI, Bank BNI, BPD DKI, BPD Papua, BPD Sulawesi Selatan, BPD Kalimantan Selatan, BPD Sumatera Selatan, dan BPD Sumatera Utara. Penandatanganan tersebut dilakukan langsung oleh Direktur Utama PT PLN (Persero) Fahmi Mochtar dengan Direktur Utama Bank BNI Gatot Mudiantoro Suwondo, Direktur Utama Bank BRI Sofyan Basir, Direktur Utama BPD DKI Winny Erwindia Hasan, Direktur Utama Pengembangan Korporat BPD Papua Eddy Rainal Sinulingga, Direktur Umum BPD Sulawesi Selatan Andi Djuarzah, Direktur Utama BPD Kalimantan Selatan H. Juni Rif’at, Direktur Pemasaran BPD Sumatera Selatan Sukirno dan Direktur Utama BPD Sumatera Utara Gus Irawan yang disaksikan oleh Menteri Keuangan Sri Mulyani. Turut hadir dalam acara tersebut Deputi UPISET Kementerian Negara BUMN Sahala Luman Gaol, Ketua Tim Percepatan Proyek 10 Ribu MW Yogo Pratomo, Wakil Direktur Utama PLN Rudiantara, Direktur Keuangan PLN Setio Anggoro Dewo, dan Direktur Konstruksi Strategis PLN Moch. Agung Nugroho.
PLN melakukan penandatanganan tiga buah Perjanjian Kredit yang terdiri dari dua paket untuk pembiayaan porsi Rupiah dan satu paket pinjaman Rupiah untuk pembiayaan porsi USD dengan rincian sebagai berikut :
1. Perjanjian Kredit untuk pembangunan proyek PLTU 3 Jawa Timur, Tanjung Awar-awar (2 x 350 MW) dengan Sindikasi Bank BNI dan Bank BRI sebesar Rp 1,155 Triliun.
2. Perjanjian Kredit untuk pembangunan proyek PLTU Sulawesi Selatan (2 x 50 MW), PLTU 3 Bangka Belitung (2 x 30 MW), PLTU 2 Papua (2 x10 MW) dan PLTU Kalimantan Selatan (2 x 65 MW) dengan Sindikasi Bank BRI dan enam Bank Bank Pembangunan Daerah yaitu Bank Pembangunan DKI, Bank Pembangunan Daerah Papua, Bank Pembangunan Daerah Sulawesi Selatan, Bank Pembangunan Daerah Kalimantan Selatan, Bank Pembangunan Daerah Sumatera Selatan, Bank Pembangunan Daerah Sumatera Utara sebesar Rp 1.151 Triliun
3. Perjanjian Kredit untuk pembangunan proyek PLTU Sulawesi Selatan (2 x 50 MW), PLTU 3 Bangka Belitung (2 x 30 MW), PLTU 2 Papua (2 x10 MW) dan PLTU Kalimantan Selatan (2 x 65 MW) dengan Sindikasi Bank BRI dan Bank BNI sebesar Rp 2,1 Triliun yang ekivalen dengan USD 172.9 juta.
Proyek yang didanai dari Perjanjian Kredit ini merupakan bagian dari proyek 10.000 MW sehingga Pinjaman ini dijamin oleh Pemerintah dan ini merupakan komitmen positif yang pertama kali dari Bank Pemerintah Daerah untuk ikut mendukung pembiayaan di sektor ketenagalistrikan. Total Pinjaman dari tiga paket Perjanjian Kredit dari sindikasi bank tersebut adalah sebesar Rp 4.3 Triliun, merupakan pendanaan untuk mendukung 85% dari porsi nilai kontrak EPC untuk masing-masing proyek. Sedangkan sisanya sebesar 15% akan didanai dari anggaran PLN. Tenor Perjanjian Kredit untuk pendanaan ke lima PLTU tersebut adalah selama 10 tahun termasuk masa tenggang selama 3 tahun. Suku bunga yang dikenakan adalah floating berbasis JIBOR
Keberhasilan proses negosiasi dan disetujuianya pemberian kredit ini antara PLN dengan sindikasi Bank BNI, Bank BRI dan Bank BPD menunjukkan dukungan kuat perbankan nasional dan Pemerintah melalui Menteri keuangan untuk keberhasilan pembangunan Proyek PLTU EPC 10.000 MW, yang merupakan langkah strategis pemerintah untuk mendorong tumbuhnya ekonomi nasional.
30 januari 2009
-------------------------------------------------------------------------------------
Penandatanganan HoA Antara PT PLN (Persero) dengan Serawak Energy Berhad
Direktur Utama PLN Fahmi Mochtar (dua dari kiri) didampingi Direktur Perencanaan dan Teknologi, Bambang Praptono (paling kiri) menandatangani berkas Heads of Agreement (HoA) kepada Chairman Serawak Energy Berhad (SEB), Datuk Abdul Hamed bin Sepawi yang didampingi oleh Group Managing Director, Tan Sri Datuk Amar Hj. Abdul Aziz bin Dato Hj Husain, Jakarta (19/02). Kerjasama ini tetang interkoneksi antara Serawak dengan Kalimantan Barat. Pada kesepakatan ini penyediaan listrik oleh Serawak Energy Berhad (SEB) kepada PT PLN (Persero) khususnya Wilayah Kalimantan Barat ditargetkan terealisasi pada tahun 2012.
19 Februari 2009
-------------------------------------------------------------------------------------
Penandatangan Nota Kesepahaman tentang Penyediaan Ketenagalistrikan di Propinsi Riau
Direktur Utama PT PLN (Persero) Fahmi Mochtar, Gubernur Riau H.M.Rusli Zainal, Ketua DPRD Riau Jauhar Firdaus dan General Manager PT PLN (Persero) Wilayah Riau dan Kepulauan Riau Robert Aritonang menandatangani Nota Kesepahaman tentang Penyediaan Ketenagalistrikan di Propinsi Riau, di Aula Kantor Gubernur Riau, Pekanbaru (05/03/2009). Rasio elektrifikasi atau daerah yang sudah berlistrik di wilayah kerja PLN Riau dan Kepulauan Riau baru mencapai 42,8% atau jauh di bawah rasio nasional. Diharapkan dengan MoU ini maka defisit listrik yang terjadi di wilayah ini akan bisa teratasi.
05 maret 2009
-------------------------------------------------------------------------------------
PLN-SEB Perkuat Kelistrikan Perbatasan Kalbar
MINGGU (15/3) berlokasi di Kecamatan Sajingan, Kabupaten Sambas, Provinsi Kalimantan Barat (Kalbar) dilangsungkan peresmian interkoneksi listrik perbatasan antara Malaysia dan Indonesia antara Serawak Energy Berhad (SEB) dan PT Perusahaan Listrik Negara (PLN).
Pagi yang sedikit diselingi kabut itu Direktur Utama (Dirut) PT PLN Fahmi Mochtar dan Chairman SEB Datuk Abdul Hamed Sepawi disaksikan Gubernur Kalimantan Barat (Kalbar) Cornelis,
Dewan Pertimbangan Presiden Subur Budhi Santoso, Anggota Komisi VII DPR Albert Yaputra dan Anggota Dewan Energi Nasional (DEN) Agusman Effendi meneken tombol tanda dimulainya kerjasama bisnis antar kedua negara.
Menurut Fahmi kerjasama ini merupakan realisasi dari rencana kerjasama yang sudah disepakati antara kedua perusahaan beberapa tahun lalu. Secara kronologis kedua perusahaan telah maraton melakukan pertemuan untuk menjalin kesepakatan yakni pada 7 Mei 2004 dilakukan MoU antara PLN dengan SESco untuk proyek 1 Electrification of Border Villages in West Kalimantan dan proyek 2 275 kV Transmission Interconnection between Serawak and West Kalimantan.
Setelah itu pada 15 September 2007 hasil layak studi dampak ekonomi, sosial, budaya, pertahanan dan keamanan akibat pembelian energi listrik dari SESco kerjasama antara PLN Wilayah Kalbar dengan Pasca Sarjana Untan.
Kemudian pada 10 Juli 2008 dilakukan persetujuan dari Dirjen LPE atas nama Menteri ESDM, selanjutnya pada 25 November 2008 dilakukan penandatanganan Contract for Electricity Supply Between Syarikat Sesco Berhard dengan PT PLN Wilayah Kalbar.
Pada 23 Januari 2009 commisioning dan dimulainya uji coba operasi cross border 200 kVA Sajingan-Biawak, dan pada 2 Maret 2009 dilakukan baca meter bersama PLN dan SEB untuk pengukuran energi dengan hasil 22.809 kWh.
Fahmi mengatakan, kerjasama dengan negara-negara ASEAN sudah diteken bulan Agustus 2007 oleh Menteri-Menteri Energi Asean. Khusus untuk Indonesia ada tiga proyek yang diteken yakni, pertama Malaysia dengan Sumatera kemudian Serawak dengan Kalbar dan Batam dengan Singapura. Yang paling maju dan siap adalah Serawak-Kalbar interkoneksi sistem.
Saat membicarakan interkoneksi antara Serawak dengan Kalbar melalui transmisi 275 KV itu kemudian muncul satu usulan dari PLN Kalbar apakah mungkin membeli listrik dari Serawak untuk desa-desa di perbatasan. “Spontan temen-temen di Serawak menyatakan bisa saja,” katanya.
Fahmi menambahkan, bahwa proyek untuk mensuplai desa-desa diperbatasan terkait dengan interkoneksi Kalbar dengan Serawak. Nah apa alasan PLN Kalbar membeli listrik dari Serawak untuk daerah perbatasan? Pertama, daerah-daerah perbatasan ini dekat dengan jaringan distribusi Serawak. Paling jauh lima kilometer dari jaringan. Sehingga untuk menyambung itu akan lebih cepat. "Kemudian kita sepakat untuk melakukan pembelian dengan kondisi-kondisi yang ada di Serawak,” katanya.
Ternyata harga yang ditawarkan SEB jauh lebih murah dibanding harga yang diproduksi PLN Wilayah Kalbar. “Apalagi daerah perbatasan. Ini yang kemudian PLN Wilayah Kalbar mendorong lebih cepat dilakukan pembicaraan dengan SEB."
Harga listrik yang dipatok PLN diperbatasan hampir Rp3000, sedangkan yang ditawarkan SEB Rp1000.
Sementara Gubernur Kalbar Cornelis mengaku senang dengan kerjasama ini karena dapat meningkatkan pertumbuhan ekonomi Kalbar khususnya di daerah perbatasan. “Lebih senang lagi jika PLN yang menjual listrik ke Serawak,” katanya.
15 maret 2009
-------------------------------------------------------------------------------------
PT PLN (PERSERO) ACKNOWLEDGEMENT FOR PURCHASING ELECTRICITY FROM IPP OF 2x100 MW BALI TIMUR COAL FIRED STEAM POWER PLANT IN BALI PROVINCE
PT PLN (Persero) hereby acknowledges to the public its intention for purchasing electricity from IPP of 2x100 MW Bali Timur Coal Fired Steam Power Plant on which will be built in East Area of Bali Province by the Independent Power Producer. Commercial operation of the power plant is expected in 2013 and its power will be delivered through 150 kV transmission line to the nearest PLN Grid in BaliProvince.
16 maret 2009
-------------------------------------------------------------------------------------
PLN Diminta Tambah Cadangan Listrik Jadi 30-35%
PT PLN (Persero) diminta untuk meningkatkan cadangan listrik sekitar 30-35 persen dari kebutuhan listrik nasional. Saat ini cadangan listrik PLN hanya 20% dan dinilai rawan terjadi krisis listrik.
"Menurut laporan reserve margin 20 persen untuk menjaga security of supply. padahal Idealnya 30-35 persen," ungkap Menteri ESDM Purnomo dalam Ground Breaking PLTGU Tanjung Priok 740 MW, di Tanjung Priok, Jakarta, Rabu (6/5/2009).
Purnomo mengatakan, pertumbuhan kebutuhan listrik saat ini rata-rata 9 persen, dimana 80 persen beban listrik nasional berada di Jawa Bali. Sementara cadangan listrik atau reserves margin ini berguna untuk mensuplai listrik jika ada gangguan dalam sistem kelistrikan.
"Tapi di sisi lain reserve margin ini adalah biaya yang harus dikeluarkan karena kita siapkan cadangan ada gangguan," jelasnya.
Untuk itu, lanjut Purnomo, PLN harus dapat menyeimbangkan reserve margin yang baik dengan biaya yang harus dikeluarkan untuk menyediakan cadangan itu.
"Berapa reserve margin yang baik dan juga ongkos yang dikeluarkan untuk daya yang idle untuk cadangan harus diperhitungkan," jelasnya.
Purnomo menambahkan, untuk ke depannya reserves margin ini harus ditingkatkan lagi mengingat besarnya pertumbuhan jawa bali yang lebih dari 10 persen per tahun.
Sementara itu Dirjen Listrik Pemanfaatan Energi, J Purwono, menyatakan pihaknya memang jaga supaya reserve margin di Jawa Bali 30-35 persen.
"Jangan sampai suplai listrik lebih lambat daripada demand. Lebih baik reserve margin besar kedepannya," kata Purnowo.
Purwono menjelaskan meskipun berdampak pada biaya, namun besarnya reserve margin lebih baik dari pada terjadi krisis listrik.
"Walapun impact kepada cost tapi ini lebih baik, daripada krisis listrik terjadi dan malah akan berdampak kepada ekonomi," ungkap Purnowo.
Direktur Utama PLN Fahmi Mochtar menyatakan saat ini reserve margin PLN hanya 20 persen. "Ini sangat kritis karena selain untuk penuhi kebutuhan tapi juga harus ada cadangannya."
Menurut Fahmi, dengan cadangan diatas 30 persen maka pasokan listrik akan aman. Sejumlah negara tetangga juga sudah memiliki cadangan listrik lebih dari 30% seperti Malaysia diatas 40 persen, Singapura 90 persen.
06 mei 2009
-------------------------------------------------------------------------------------
PLTU LOMBOK- NTB
Menteri Energi dan Sumber Daya Mineral (ESDM) Purnomo Yusgiantoro, Dirut PT PLN Fahmi Mochtar, Gubernur Nusa Tenggara Barat (NTB) Zainul Majdi dan Sekretaris Jenderal DESDM Waryono Karno bersama pada acara penekanan tombol tanda dimulainya pembangunan PLTU 1 Lombok-NTB (1 x 25 MW) dan PLTU 2 Lombok-NTB (2 x 25 MW) yang berlokasi di Dusun Jeranjang, Desa Kebon Ayu, Kecamatan Gerung, Lombok Barat, Provinsi Nusa Tenggara Barat (NTB), Kamis (30/4).
Proyek pembangunan PLTU yang dikerjakan sepenuhnya oleh kontraktor dalam negeri ini, masing-masing dibiayai oleh APBN dan APLN. Total biaya pembangunan PLTU 1 Lombok-NTB mencapai Rp 296,3 miliar. Sementara PLTU 2 Lombok-NTB sebesar Rp 354,3 miliar dan 30,7 juta dolar AS. Selain itu, proyek PLTU Lombok, NTB 1 dan 2 menggunakan 60 persen kandungan komponen lokal (content local) dan menyerap 2.000 tenaga kerja. Kedua PLTU yang ditargetkan beroperasi secara bertahap mulai Agustus dan Oktober 2010 itu, akan dapat menghemat biaya operasi sebesar Rp 370 miliar per tahun (dibandingkan jika menggunakan BBM).
Selama pembangunannya, ketiga proyek PLTU ini akan menyerap 2.000 tenaga kerja. Selain itu, pembangunan PLTU Lombok-NTB ini juga untuk mengantisipasi kenaikan beban puncak pada sistem kelistrikan Pulau Lombok yang pada tahun 2014 diperkirakan mencapai 177 MW. Saat ini, pasokan listrik dihasilkan oleh 3 PLTD dengan kapasitas terpasang 118 MW dengan Daya Mampu 96,5 MW. Mengingat saat ini beban puncak sistem kelistrikan Pulau Lombok sebesar 106 MW, sehingga masih terjadi defisit daya listrik sekitar 10 MW pada waktu beban puncak.
30 April 2009
-------------------------------------------------------------------------------------
First Firing Proyek PLTU 2 Banten - Labuan Unit 1
Proyek PLTU 2 Banten - Labuan Unit 1 dengan kapasitas 300 MW telah melaksanakan First Firing (penyalaan pertama mesin pembangkit) pada Selasa, 12 Mei 2009 jam 17.45 WIB dengan baik. Steam Blow telah berlangsung sejak tanggal 13 Mei 2009 mulai Jam 05:00 WIB dengan baik dan aman yang langsung disaksikan oleh Deputi Direktur Pembangkitan, Ir Karmiyono didampingi Project Director, Andi Paherangi Jaya bersama Kontraktor Utama Chengda , Konsultan QA/QC SNC-Lavalin, Konsultan Supervisi Konstruksi PLN JMK, Konsultan Engineering PT Rekadaya, Tim Penguji dan Sertifikasi PT PLN JASSER dan pihak terkait lainnya. Saat ini masih terus berlangsung untuk lebih kurang 100 kali selang waktu 15 - 30 menit sekali untuk waktu kurang lebih selama seminggu. Dengan berhasilnya pelaksanaan First Firing dan Steamblow ini, berarti pelaksanaan First Firing dan Steamblow lebih cepat dari jadwal kontrak yakni pada 11 Juli 2009. Diharapkan pelaksanaan Synchronization akan dilaksanakan pada 12 Juni 2009, sehingga Commercial Operation Date (COD) Unit 1 300 MW, bisa dilakukan Juli – Agustus 2009 yang berarti lebih cepat dari original contract yakni 11 September 2009. Sedangkan untuk Unit 2 dengan kapasitas 300 MW CODnya segera menyusul 2 bulan setelah COD unit 1, Kamis (14/05).
12 Mei 2009
-------------------------------------------------------------------------------------
Beban Listrik Jawa Bali Naik 1.500 MW dalam 6 Bulan
Beban listrik area Jawa-Bali pada pertengahan Juni 2009 meningkat menjadi 16.500 Megawatt (MW) dalam jangka waktu enam bulan saja. Sebelumnya, beban listrik di awal Januari masih sebesar 15.000 MW
Menurut Direktur Utama PT Perusahaan Listrik Negara (PLN) Fachmi Mochtar, meningkatnya beban listrik tersebut menunjukkan pertumbuhan ekonomi yang membaik.
"Meningkat sangat signifikan (konsumsi listrik), bebannya sudah 16.500 MW, padahal Januari kermarin sekitar 15.000-an MW, itu per Juni sekarang. Itu mengandung arti PE membaik," ungkapnya di kantor Menko Perekonomian, Jalan Lapangan Banteng, Jakarta, Senin (22/6/2009) malam.
Dalam mengantisipasi peningkatan konsumsi tersebut, proyek 10.000 MW tahap pertama diharapkan bisa segera beroperasi tahun ini. Dengan begitu, akan bisa disinkronkan dengan jumlah daya listrik yang ada saat ini.
"Proyek 10.000 MW juga beroperasi tahun ini yang Labuan. Dalam waktu dekat ini akan disinkronkan, itu akan membantu pertumbuhan beban listrik yang kita hadapi saat ini," ungkapnya.
Pertumbuhan kebutuhan listrik yang naik signifikan ini sempat membuat PLN kerepotan untuk memenuhinya. Kenaikan konsumsi ini tidak hanya berasal dari pelanggan lama, tapi juga penambahan permintaan pemasangan instalasi listrik baru.
PLN sebelumnya bahkan mengaku tidak sanggup memenuhi permintaan pemasangan listrik baru sehingga muncullah program Biaya Pemasangan Solusi (BP Solusi). Program ini disediakan PLN bagi pelanggan yang ingin pemasangan listriknya terlayani lebih cepat meski ada kompensasi biaya yang lebih mahal.
06 juni 2009
-------------------------------------------------------------------------------------
Regionalisasi Tarif Listrik
Penerapan tarif regional listrik dikhawatirkan bisa menimbulkan kecemburuan sosial antara satu daerah dengan daerah lainnya. Regionalisasi tarif listrik memang akan menerapkan tarif berbeda bagi setiap daerah sesuai dengan estimasi kemampuan masyarakat di daerah tersebut.
"Misalnya, PLN di wilayah usaha Sulawesi itu meliputi Sulsel, Sulteg dan Sulut. Masa dalam wilayah usaha yang sama tarif beda-beda padahal biaya produksi sama, maka itu akan timbulkan kecemburuan," ujar Anggota Komisi VII DPR Tjatur Sapto Edy di Gedung DPR, Senayan, Jakarta, Senin (29/6/2009).
Tak hanya itu, regionalisasi tarif juga dikhawatirkan sebagai cara untuk mempercepat kenaikan tarif listrik di Jawa dan Bali.
"Ini perlu dikaji lebih lanjut karena pemerintah menyampaikan dengan regionalisasi tadi, maka yang akan segera dipercepat kenaikannya adalah Jawa dan Bali karena daya beli masyarakat sudah tinggi dan keandalan sistemnya bagus tapi cost pembangkitnya jauh lebih murah daripada tempat lain," jelasnya.
Tjatur menyatakan jika tarif regional ini diterapkan siapa yang akan membayar subsidi listrik juga masih belum jelas. Tjatur menilai adanya perbedaan tarif listrik di masing-masing daerah akan menyebabkan beban subsidi juga berbeda.
"Kami keberatan kalau daerah sediakan subsidi sendiri karena kebanyakan daerah masih mengandalkan APBDnya dari pusat. Jika ini diterapkan dan pemerintah daerah tidak mampu membayar subsidi tersebut, maka pemerintah pusat harus menanggungnya. Jadi, sebetulnya UU ini masih cukup panjang pembahasannya, kita belum bisa ambil keputusan meskipun bahwa nafas UU ini akan diserahkan ke daerah," paparnya.
29 juni 2009
-------------------------------------------------------------------------------------
Sumatera Selatan Dapat Tambahan Listrik 250 MW di 2012
PT Primanaya Energi mulai membangun proyek PLTU Mulut Tambang Keban Agung (2 x 125 MW) dengan total investasi sebesar US$ 230 juta. PLTU yang berada di Lahat, Sumatera Selatan ini dijadwalkan mulai beroperasi tahun 2012.
"Pembangunan proyek ini merupakan bagian dari Percepatan 10.000 MW tahap II yang melibatkan sektor swasta. Pembangunan pembangkit tambahan oleh IPP sebesar 15.221 MW hingga tahun 2018,'' ujar Direktur Jenderal Listrik dan Pemanfaatan Energi (LPE) J Purwono dalam situs Departemen ESDM yang dilansir detikFinance, Selasa ( 7/7/2009).
Sementara itu, Direktur utama PT PLN Fahmi Mochtar menjelaskan Sumatera Selatan memiliki sumber energi primer yang besar, sehingga bisa membuka peluang bagi partisipasi investor swasta.
"Sehingga diharapkan peran IPP dalam penyediaan kebutuhan kelistrikan di sistem Sumatera akan terus berkembang sejalan dengan meningkatnya kebutuhan tenaga listrik,'' papar Fahmi Mochtar.
Seperti diketahui, pada hari ini telah dilaksanakan acara ground breaking (pemancangan tiang pertama) pembangunan PLTU Mulut Tambang Keban Agung yang memanfaatkan batubara kalori rendah. Pemancangan tiang pertama tersebut dilakukan oleh Direktur Jenderal Listrik dan Pemanfaatan Energi J Purwono yang mewakili Menteri Energi dan Sumber Daya Mineral, Gubernur Sumatera Selatan H. Alex Noerdin dan Direktur Utama PT PLN Fahmi Mochtar.
Proyek pembangkit listrik swasta atau Independent Power Producer (IPP) ini dibangun oleh PT Primanaya Energi berdasarkan IUKU-Sementara nomor 407-12/20/600.3/2007 tertanggal 29 Oktober 2007. Kontrak jual beli atau Power Purchase Agreement (PPA) untuk kontrak daya sebesar 2 x 112,5 MW ditandatangani tanggal 31 Oktober 2007 untuk masa 30 tahun.
Saat ini telah dibebaskan lahan seluas 150 hektar untuk lokasi proyek. EPC dilaksanakan sendiri dengan dukungan dari Harbin Haguo Development Co dan Hebei EPTC. Selama pelaksanaan sebanyak 1.600 orang tenaga kerja terserap dalam proyek ini.
07 juli 2009
-------------------------------------------------------------------------------------
ROBOLAY : SI PEMBERSIH LAYANG-LAYANG DI JARINGAN LISTRIK
Pada hari Rabu, 12 Agustus 2009 bertempat di PT PLN (Persero) Kantor Pusat telah dilakukan penyerahan sertifikat hak paten atas satu karya inovasi unggulan dari pegawai PLN yaitu Robolay. Penyerahan sertifikat dilakukan langsung oleh Direktur Jenderal Hak Kekayaan Intelektual Dr. Andy Noorsaman Sommeng kepada Direktur Utama PT PLN (Persero) Ir. Fahmi Mochtar, MM. Robolay menjadi salah satu dari 101 karya inovasi yang paling prospektif di Bisnis Innovation Centre yang dikeluarkan oleh RISTEK.
Robolay adalah alat pembersih sampah layangan pada konduktor saluran transmisi yang dikendalikan dengan remote kontrol. Alat ini dapat bekerja dengan baik membersihkan sampah pada konduktor Saluran Udara Tegangan Menengah (SUTM) 20 kV, Saluran Udara Tegangan Tinggi (SUTT) 70 kV dan 150 kV. Robolay dapat melakukan inspeksi konduktor secara langsung sekaligus mendokumentasikan pekerjaan pembersihan lewat kamera yang dipasang pada alat ini.
Manfaat lain yang diperoleh dari penggunaan robolay antara lain :
· Mengurangi resiko terjadinya kecelakaan kerja
· Mengurangi resiko putusnya kawat/konduktor
· Mengurangi penggunaan sumber daya manusia pada pekerjaan dalam keadaan bertegangan
· Menunjang program climb up inspection
· Meningkatkan kinerja perusahaan
Robolay yang sudah mendapat hak paten ini mempunyai spesifikasi sebagai berikut :
- Nama : Robolay
- Type : RB-V.002
- Tegangan Sumber : 12 Volt
- Kapasitas Battere: 2 x 7,2 Ah
- Jenis Battere : Kering (recharable)
- Total Arus Beban : 7,298 A
- Frekuensi /Daya Radio: 138 – 172 MHz/5,5 W
- Camera : 2 x CCD 12 Volt
- Tegangan Mottor/Ratio: 12 Volt/1 : 27
- Putaran : 1300 rpm
- Kecepatan : 24 meter per menit
- Heater/Resistance : Nikelin 0,5 mm/3,4 Ω
- Dimensi : 81 x 32 x 37 cm
- Berat Total : 13,5 Kg
Dalam ajang seleksi 101 karya inovasi prospektif tersebut, PT PLN (Persero) mengikutkan 22 karya inovasi dan terpilih 6 karya inovasi prospektif yaitu :
1. Robolay
2. Robot CJDW
3. Pole Mounted Circuit Breaker
4. CT – PT test set
5. Hidroset
6. KADET
Karya-karya inovasi tersebut akan dicantumkan dalam buku 101 karya inovasi Indonesia.
Pada kesempatan yang sama, juga ditandatangani Nota Kesepahaman tentang Hak Kekayaan Intelektual yang berkaitan dengan Teknologi Ketenagalistrikan antara PT PLN (Persero) dengan Direktorat Jenderal Hak Kekayaan Intelektual ( HKI ). Nota Kesepahaman ini ditandatangani oleh Direktur Utama PT PLN (Persero) Ir. Fahmi Mochtar, MM dan Direktur Jenderal Hak Kekayaan Intelektual DR. Andy Noorsaman Sommeng. Tujuan Nota Kesepahaman ini adalah sebagai pedoman bagi kedua belah pihak untuk :
1. Meningkatkan sosialisasi dan penyebarluasan informasi hak kekayaan intelektual khususnya teknologi di bidang ketenagalistrikan,
2. Memberdayakan dan mensinergikan sarana maupun pengetahuan yang ada di kedua belah pihak;
3. Meningkatkan kerjasama di bidang sumber daya manusia yang berkaitan dengan Hak Kekayaan Intelektual pada teknologi ketenagalistrikan.
4. Melaksanakan kerjasama lainnya yang saling bermanfaat dan menguntungkan bagi para pihak.
Lingkup kerjasama meliputi :
1. Memanfaatkan kemampuan, pengalaman dan sumberdaya yang dimiliki PT PLN (Persero) dan Direktorat Jenderal Hak Kekayaan Intelektual untuk saling mendukung serta melengkapi guna kepentingan bersama.
2. Penyediaan informasi dan data terpublikasi yang berhubungan dengan pengembangan ketenagalistrikan.
12 Agustus 2009
-------------------------------------------------------------------------------------
DPR Setujui Kenaikan TDL di 2010
Panitia Anggaran (Panggar) Dewan Perwakilan Rakyat (DPR) menyetujui kenaikan tarif dasar listrik (TDL) di tahun 2010. Kenaikan berlaku bagi pelanggan PLN dengan daya 6.600 VA ke atas.
Menurut Wakil Ketua Panggar Suharso Monoarfa, DPR bersama pemerintah masih melakukan penghitungan mengenai besaran kenaikan tersebut, yang pasti kenaikannya akan dilakukan secara bertahap.
"Sementara hitungan kita itu sekitar 20%. Tapi bisa saja Presiden menghendaki hitungannya tidak 20%, mungkin maunya 10% untuk kenaikan TDL," katanya di Gedung MPR/DPR, Senayan, Jakarta, Kamis (3/9/2009).
Menurutnya, peningkatan TDL tersebut dilakukan untuk memperbaiki struktur keuangan PT Perusahaan Listrik Negara (PLN) agar bisa meningkatkan investasinya. Selama ini, PLN memang kesulitan mencari pinjaman untuk investasi proyeknya jika tidak mendapat jaminan dari pemerintah.
Ia menambahkan, jika hal tersebut terus berlangsung dari tahun ke tahun maka bisa mempengaruhi penjualan surat utang yang mereka terbitkan. Diharapkan, dengan TDL yang mencapai tingkat keekonomian, PLN bisa mendapat kepercayaan dari perbankan untuk meminta pinjaman.
Selain memperbaiki kinerja, peningkatan TDL juga dimaksudkan untuk mengurangi subsidi yang diberikan pemerintah kepada perusahaan pelat merah tersebut. Saat ini, rencana peningkatan TDL tersebut langsung diteruskan kepada komisi terkait.
"Kalau yang 6.600 sudah tidak ada perdebatan, tapi di bawah itu yang mana, berapa, kelompok ini kenaikannya berapa harus dibahas," katanya.
03 september 2009
-------------------------------------------------------------------------------------
Pemadaman Listrik di wilayah Jakarta dan sekitarnya
Sehubungan dengan adanya gangguan Flash Over Inter Bas Trafo (IBT) II Cawang, pada hari Selasa 29 September 2009 pukul 13.27 WIB dan IBT I Kembangan, tanggal 27 September 2009 jam 08.06 WIB Sehubungan dengan nhal tersebut, PT PLN (persero) Distribusi Jakarta Raya dan Tangerang akan melakukan pengurangan beban di wilayah Gambir, Kuningan, Mampang, Pulomas Cawang, Cililitan dsk, Jakarta Barat, Sebagian Tangerang, Teluk Naga, Cileduk.
Pemadamana bergilir dijadwalkan mulai tanggal 29 september sampai dengan 6 oktober 2009, namun pada kenyataannya melebihi jadwal pemadaman listrik bergilir yang telah ditentukan.
29 september 2009
-------------------------------------------------------------------------------------
KONDISI LISTRIK DI PADANG DAN PARIAMAN PASCA GEMPA
Kondisi listrik di kota Padang dan Pariaman mulai membaik dengan berfungsinya kembali 165 dari 529 gardu distribusi yang ada di kedua kota itu. Sebagian besar listrik tersebut digunakan untuk mengaliri obyek vital seperti RSU Jamil, RSUD, bandara, kantor gubernur, Korem, Polda, 20 titik SPBU dan TNI AU. Memulihkan lampu-lampu penerangan jalan umum juga menjadi prioritas PLN.
Percepatan perbaikan terutama terjadi setelah 310 tenaga teknisi dari berbagai daerah Sumatera, DKI dan Jabar terjun ke lapangan untuk memperbaiki gardu dan sistem jaringan.
"Kami harus mempercepat penyalaan listrik dengan mengerahkan bantuan dari berbagai daerah karena tersebarnya kerusakan. Tiang listrik banyak yang roboh, kabel ke rumah-rumah putus dan gardu distribusi banyak yang rusak," kata Dirut PLN Fahmi Mochtar yang saat ini meninjau langsung upaya recovery di Padang.
Sementara menunggu sistem kelistrikan kembali berfungsi, PLN mendatangkan sekitar 110 trafo dan 23 genset, termasuk yang disumbangkan mitra PLN. Beberapa genset dilengkapi penerangan yang dapat dipakai dalam proses evakuasi korban di malam hari.
Menurutnya, dalam 1 minggu ini semua gardu ditargetkan dapat kembali berfungsi. Namun, ujarnya, belum tentu semua lampu di rumah dan gedung dapat menyala mengingat kabel yang terputus harus diperbaiki terlebih dahulu demi keselamatan warga dan petugas di lapangan.
Mengenai pemadaman di Pariaman, Fahmi menjelaskan bahwa saat ini tim teknis PLN juga sedang bekerja dan mulai hari ini 20% kota Pariaman sudah menyala kembali.
01 oktober 2009
-------------------------------------------------------------------------------------
BPPT dan Vendor Bantu Proses Perbaikan GITET PLN
Jakarta, 1 Oktober 2009, PT PLN (Persero) mendapatkan dukungan dari Badan Pengkajian dan Penerapan Teknologi (BPPT) dan Vendor peralatan trafo dan sambungan berisolasi gas (GIL) dalam proses pemeriksaan dan pemulihan Gardu Induk Tegangan Tinggi (GITET) Cawang yang mengalami kerusakan pada Selasa (29/9) lalu.
BPPT memberikan bantuan dengan menurunkan tim khusus yang terdiri dari para ahli pemeriksa kejadian kerusakan GITET. Tim Investigasi BPPT yang dikordinatori oleh Dr. Ferdi Armansyah memiliki 12 anggota dengan komposisi 5 orang Doktor dan 3 Orang Master berbagai bidang superspesialis.
PLN sendiri mengungkapkan terima kasih atas bantuan yang akan turut mempercepat proses perbaikan trafo dan GIL tersebut. General Manager PT PLN (Persero) Penyaluran dan Pusat Pengatur Beban (P3B) Jawa Bali Nur Pamudji menyatakan bahwa Tim Investigasi BPPT telah memiliki daftar pemeriksaan dan mulai mengambil item yang akan diteliti lebih lanjut.
”PLN amat terbantu dengan dukungan BPPT saat ini. Hasil investigasi akan menjadi masukan dan rekomendasi yang sangat penting bagi PLN,” jelas Nur Pamudji.
Dalam kesempatan yang sama Nur Pamudji juga memaparkan tentang kemajuan yang didapatkan dalam pembicaraan konsultasi dengan ahli dari pemasok komponen trafo. Seperti diketahui 3 perusahaan vendor trafo dan GIL yang sedang melakukan persiapan pemulihan dan penyiapan material yang rusak tersebut adalah Elin, Areva dan Hitachi. Diharapkan hasil assessment perbaikan akan mengarahkan perbaikan sistem GITET yang terganggu menjadi lebih cepat.
Manuver Jaringan Mulai Berhasil
Manuver jaringan yang sudah dilakukan PLN selama 3 hari terakhir ini sudah mulai memperlihatkan hasil. Ketidaknyamanan yang dirasakan pelanggan diharapkan agak berkurang.
PLN berharap dukungan dari berbagai lembaga seperti BPPT dan vendor pada hari ini dan ditambah dengan efisiensi konsumsi listrik dari pelanggan besar akan mengurangi pemadaman. Seperti diketahui sebelumnya, General Manager PLN Distribusi Jakarta Raya dan Tangerang Purnomo Willy menjelaskan terdapat 500 pelanggan besar di area Distribusi Jakarta Raya dan Tangerang yang konsumsi masing-masing 200 kV. Lokasi industri kebanyakan berada di daerah Cakung, Pulo Gadung dan Marunda.
Atas ketidaknyamanan pelayanan yang sedang terjadi ini, manajemen PLN menyampaikan permohonan maaf yang sebesar-besarnya, dan kepada seluruh pelanggan setia PLN memohon partisipasi agar dapat mengurangi pemakaian listrik dengan mematikan peralatan listrik yang tidak diperlukan.
01 oktober 2009
-------------------------------------------------------------------------------------
PEMBANGUNAN 4 PROYEK PLTU
SIGNING OF TERM LOAN FACILITY AGREEMENTS FOR 4 (FOUR) COAL-FIRED STEAM POWER PLANTS (CFSPP) BETWEEN PLN AND CHINA DEVELOPMENT BANK AND ICBC FOR CFSPP 2 CENTRAL JAVA (1 x 660 MW) AND CFSPP WEST SUMATERA ( 2 x 112 MW), AND BETWEEN PLN AND BANK BRI CONSORTIUM FOR CFSPP LAMPUNG (2 x 100 MW) AND CFSPP NORTH SUMATERA (2 x 200 MW)
On Wednesday, 14October 2009 at the office of Department of Finance, Indonesia’s State Owned Electricity Company (PLN) signed 3 (three) long term loan facility agreements with creditors for 4 (four) coal fired steam power plants (CFSPP) projects as part of the 10,000 MW Fast Track Program. The first loan was to finance CFSPP 2 Central Java (1 x 660 MW) worth USD 625 millions, while the second was for the USD 138 millions CFSPP West Sumatera (2 x 112 MW); both were funded by China Development Bank. The third loan signed with the consortium of Bank BRI, Bank Mandiri and Bank BNI was for two projects, i.e. CFSPP Lampung (2 x 100 MW) and CFSPP North Sumatera combined for an amount of USD 329 millions or equivalent to Rp 3.9 trillions. The signingis a significant progress in the Fast Track Program, following the finalization of five buyer credit facilities signed in January, May, July, and December 2008 to finance USD portion for Paiton, Suralaya, Labuan, Indramayu and Rembang steam coal power plant projects, whereas in May 2009, three buyer credit facilities had been signed for USD portion of Aceh, Pelabuhan Ratu and Teluk Naga as well as Rupiah loans signed in April dan July 2008 and April 2009. In July this year, PLN has also signed long term loan facility agreement with The Export Import Bank of China (CEXIM) worth US$ 293 million for the Pacitan steam coal power plant project (2 x 315 MW) in East Java.
Loan agreement USD portion for CFSPP Lampung and CFSPP North Sumatera was signed by Mr. Fahmi Mochtar, President Director of PT PLN (Persero), and Sofyan Basir,President Director Bank BRI acting as Lead Arranger/Agent/Lender, Agus Martowardoyo, President Director Bank Mandiri acting as Lenderdan Gatot M. Suwondo, President Director Bank BNI acting as Lender.
Loan agreement USD portion and USD equivalent Rupiah portion for CFSPP 2 Central Java was signed by Mr. Fahmi Mochtar, President Director of PT PLN (Persero), and Mr. Zhao Fangqiang, Vice Governor of Fujian Branch (CDB)acting as Arranger and Mr. Yuan Bin, President Director Bank ICBC Indonesia acting as Arranger / Agent.
Loan agreement USD portion for CFSPP West Sumatera was signed by Mr. Fahmi Mochtar, President Director of PT PLN (Persero) withMr. Zhao Fangqiang, Vice Governor of Fujian Branch (CDB)acting as Arranger and Mr. Chen Chang Jiang, Assistant Deputy General Manager of Jakarta Branch (Bank of China)acting as Agent.
The event was witnessed by Indonesian Finance Minister Sri Mulyani Indrawati.
With these signings and loan for Rupiah portion already secured from domestic bank, i.e. from Bank Mega for CFSPP Tarahan and CFSPP Pangkalan Susu, from Consortium of Regional Government Banks (Asbanda) for CFSPP Teluk Sirih, the whole financing requirements for the four projects have been secured. CDBwill finance USD portion and USD equivalent Rupiah portion forCFSPP Central Java which is located in Adipala. The three transactions are long term credit facilities with full guarantee from Indonesian Minister of Finance. The transactionswere arranged by Norton Rose and Hadiputranto, Hadinoto & Partners (HHP) as legal consultants.
Credit facility from CDB has a tenor of 13 years door-to-door including grace period for the first 3 years. This floating LIBOR-based loan has longer tenor than what is available in the commercial loan market. On the other hand, the JIBOR-based loan fromBank BRI Consortium has a tenor of 10 years door-to-door including grace period for the first 3 years. These termsare proof of depth and availability of long-term funds from the credit export market. This also shows full commitment of the Indonesian Goverment to support the 10,000 MW Fast Track Program.
The construction of the CFSPPs in Sumatera and Java has progressed according to the schedule. Both CFSPP Lampung in Tarahan and CFSPP North Sumatera in Pangkalan Susu are planned to start operation in 2010, whereas CFSPP West Sumatera in Teluk Sirih will operate in 2011, and CFSPP 2 Central Java in Adipala is expected to go into operation in 2012.
With this signing, nine major steam coal power plant projects of the Fast Track Program located in Java island, i.e. Paiton (1 x 660 MW), Suralaya (1 x 625 MW), Labuan (2 x 315 MW), Indramayu (3 x 330 MW), Rembang (2 x 315 MW), Pelabuhan Ratu (3 x 350 MW), Teluk Naga (3 x 315 MW), Pacitan (2 x 315 MW), and this Adipala project (1 x 660) have now secured full financing for both USD and Rupiah portion. Therefore, the completion of those projects is now more certain. For Java-based projects, the total financing commitment which has now been secured is USD 3.456 billions and Rp13.3 trillions.
For projects outside Java island, 20 of 23 contracted projects has had financing commitment amounting IDR 5.7 trillions for Rupiah portion and 19 locations has secured foreign currency portion worth USD 1.016billions.
To summarize, up to this point, 90.7% USD portion and 98.2% IDR portion financing requirement of contracted projects in the Fast Track program has been secured through bank loans (which is 85% of the total amount of the EPC contracts). The rest of the financing needs is now under negotiation with Chinese and domestic banks.
While efforts to procure of the full funding is now being undertaken, PLN has and will always keep the power plant construction going to ensure the completion of the 10,000 MW Fast Track Program which is enormously strategic to fulfill the growth of electricity power demand and the national economy.
14 oktober 2009
-------------------------------------------------------------------------------------
Krisis Listrik di Riau Akibat Buruknya Sistem Interkoneksi Sumatera
Krisis kelistrikan di Riau dengan pemadaman 12 jam sehari terjadi akibat bobroknya sitem jaringan listrik interkoneksitas di Sumatera. Distribusi pembagian beban tidak berlaku adil dan tidak berjalan kosisten.
Demikian disampaikankan Direktur Masyarakat Kelistrikan Indonesia (MKI) Wilayah Riau, Marbaga Tampubolon ketika dihubungi detikFinance, Jumat (16/10/2009).
Menurutnya, wilayah Pekanbaru masuk dalam jaringan interkoneksitas listrik Sumatera. Namun dalam keseharian, wilayah Pekanbaru harus terjadi pemadaman selama 12 jam sehari.
"Kalau pengaturan beban interkoneksi Sumatera berjalan dengan baik dan pimpinan wilayah PLN di Sumatera tidak bersifat egois maka sesungguhnya Riau tidak terjadi defisit separah ini," ujarnya.
Ia menegaskan, mestinya masing-masing General Maneger PLN bisa mendudukkan persoalan yang tengah keluhkan masyarakat Riau.
"Tapi kan selama ini kita GM PLN di Sumatera justru melihat persoalan krisis listrik secara parsial bukan secara kolektif berdasarkan interkoneksi Sumatera," imbuh alumni Fak Tekhnik Elektro USU itu.
Dia menjelaskan, jika memang jaringan interkoneksitas terjadi kekurangan daya, semestinya hal ini menjadi beban bersama di seluruh wilayah Sumatera. Namun selama ini kekurangan defisit listrik itu justru ditumpukan pada satu wilayah saja yakni Riau. Hal ini yang menyebabkan sepanjang tahun masyarakat ketimban sial menerima pemadaman minimal 12 jam dalam sehari.
"Riau kan masuk jaringan interkoneksitas Sumatera. Mestinya jangan hanya Riau yang dijadikan tumbalnya. Kalau masing-masing wilayah mau berbagi soal devisit ini, maka mestinya wilayah lain juga merasakan pemadaman bergilir yang sama dan tidak mesti seperti sekarang ini, hanya Riau yang merasakan," kata Marbaga.
Menurut Marbaga tidak masuknya Riau dalam program PLN Pusat 10.000 MW, itu menunjukan cara pandang yang parsial. Semestinya usulan yang dilakukan adalah system interkoneksitas Sumatera dengan cara masing-masing GM PLN Sumatera mengusulkan bersama.
"Jadi jaringan listrik itu tidak hanya mengatasnamakan Riau saja, sebab jaringan listrik yang ada saat ini justru dengan system interkoneksitas. Jadi kebutuhan itu tidak hanya untuk Riau semata namun kesuluruh jaringan interkoneksitas di Sumatera. Ini yang kita lihat tidak dilakukan bersama oleh GM PLN di Sumatera," kata Marbaga.
Sepanjang tidak adanya pemahaman yang sama atas krisis listrik ini, maka sampai kapanpun Riau akan tetap menjadi bulan-bulanan pemadaman bergilir.
"Kita tidak melihat adanya niat baik para GM PLN di Sumatera untuk meminimalisir pemadaman di Riau. Hanya Riau satu-satunya di Sumatera yang terjadi pemadaman setengah hari dalam sehari," kata Marbaga.
16 oktober 2009
-------------------------------------------------------------------------------------
Penambahan Jaringan Listrik Baru 1,2 Juta Per Tahun di 2010-2014
Departemen ESDM menargetkan adanya penambahan sambungan baru 1 hingga 1,2 juta rumah tangga per tahun dari proyek pembangunan infrastruktur yang dilakukan sepanjang tahun 2010 hingga 2014.
Data Departemen ESDM yang dikutip detikFinance , Sabtu (16/10/2009) menyebutkan, penambahan pembangunan infrastruktur dalam lima tahun (2010-2014) terdiri dari
Kapasitas pembangkit listrik sekitar 30.613 MW atau rata-rata tambahan kapasitas sebesar 6.123 Mw per tahun. Dimana 17.790 MW dikerjakan oleh PLN dan sisanya dilakukan oleh swasta.
Panjang Jaringan transmisi tenaga listrik (500 kV,275 kV, 150 kV dan 70 kV) sepanjang 27.779 kms atau rata-rata tambah panjang sebesar 5.556 kms per tahun.
Panjang jaringan distribusi tenaga listrik sepanjang 175.204 kms atau rata-rata tambah panjang jaringan sebesar 35.040,8 kms per tahun.
Adapun total investasi untuk pembangunban infrastruktur di sektor kelistrikan mulai tahun 2010 hingga 2014 mencapai US$ 44,434 miliar, dimana untuk pembangunan pembangkit dibutuhkan dana sebesar US$ 31,422 miliar, transmisi sekitar US$ 7,287 miliar, distribusi sekitar US$ 5,266 miliar dan investasi untuk pengembangan energi baru terbarukan sekitar US$ 458 juta.
"Untuk pendanaannya, sebagian besar berasal dari pihak swasta," jelas data itu.
Dengan dibangunnya infrastruktur tersebut diharapkan target rasio elektrifitasi sekitar 76,8 persen pada tahun 2014 bisa tercapai. Saat ini rasio elektrifikasi baru mencapai 65,1 persen.
Pembangunan infrastruktur tersebut juga dilakukan untuk mendukung pertumbuhan permintaan listrik yang meningkat sekitar 9 persen per tahun.
17 oktober 2009
-------------------------------------------------------------------------------------
Pemerintah Rugikan PLN Dengan TDL Rendah
Pemerintah dinilai telah bersikap tidak adil dalam penetapan tarif dasar listrik (TDL) terhadap PT Perusahaan Listrik Negara (PLN). Pasalnya, TDL yang selama ini ditetapkan pemerintah tidak dapat menutupi biaya produksi listrik yang dikeluarkan BUMN listrik ini.
"Dari awal pemerintah sudah salah dalam menentukan tarif," ujar Pengamat Kelistrikan, Tri Mumpuni saat berbincang dengan detikFinance, Rabu (18/11/2009).
Tri memaparkan, berdasarkan perhitungannya, untuk memproduksi listrik sebesar 1 kwh di sistem listrik Jawa Bali diperlukan biaya sekitar Rp 1.000 hingga 1.200 per kwh, sementara harga jual listrik rata-rata di PLN Jawa Bali Rp 664,5 per kwh. Menurutnya, seharusnya PLN menjual listrik itu sebesar Rp 1.300 per kwh atau sama dengan biaya pokok produksi listrik.
"TDL itu harusnya merefleksikan biaya produksinya. Rakyat juga harus tahu bahwa memproduksi listrik itu mahal," ungkapnya.
Tri juga menilai kebijakan subsidi yang ditetapkan pemerintah saat ini masih terlalu berpihak kepada orang kaya. Menurutnya, subsidi listrik seharusnya hanya diberikan kepada para pelanggan golongan 450 VA yang pemakaiannya sekitar 300 KWh per bulan.
"Betapa tidak adil kalau orang-orang kaya itu masih disubsidi juga," tandasnya.
18 november 2009
-------------------------------------------------------------------------------------
Kaltim Terancam Krisis Listrik di 2010
Pemerintah memutuskan provinsi Kalimantan Timur (Kaltim) masuk proyek 10.000 Megawatts (MW). Namun PLN tetap menyatakan krisis listrik mengancam di tahun 2011 mendatang apabila Kaltim tidak memiliki pembangkit baru, khususnya untuk memperkuat 3 kota di Sistem Mahakam seperti Balikpapan,Samarinda dan Tenggarong.
"Tingginya permintaan sambungan baru menyebabkan di tahun 2011 terancam terjadi krisis listrik," kata GM PT PLN Wilayah Kaltim, Achmad Siang ketika dihubungi detikFinance, Jumat (20/11/2009).
Dalam proyek 10.000 MW tersebut, Kaltim mendapat jatah 2x100 MW di Teluk Balikpapan yang dibangun secara bertahap pada tahun 2012 serta tahun 2013 masing-masing 100 MW.
Achmad mengungkapkan, daftar tunggu sambungan baru saat ini mencapai 300 MW di Sistem Mahakam, yang baru akan dipenuhi pada 2010. Pasokan datang dari pembangkit baru berkapasitas 40 MW di Tanjung Batu, Kabupaten Kutai Kartanegara serta 20 MW di Karang Joang, Balikpapan yang akan beroperasi di tahun 2010.
Pembangkit yang telah beroperasi saat ini di sistem mahakam adalah PLTG Sambera, PLTD Karang Asam, PLTD Keledang, PLTD Gunung Malang, PLTD Batakan serta PLTGU Tanjung Batu. Beberapa diantaranya harus menjalani pemeliharaan lantaran berusia puluhan tahun, namun tetap akan mampu melayani beban puncak malam hari sebesar hingga 210 MW dari ketersediaan daya yang dimiliki sebesar 225 MW.
Lebih lanjut dikatakan Achmad, krisis listrik yang mengancam di tahun 2011 juga disebabkan keterbatasan dana dan investasi terkait jaringan dan pembangunan fasilitas penyaluran daya.
"Itu butuh investasi besar dan PLN keterbatasan," tambah Achmad tanpa merinci besaran dana investasi yang disebutkannya.
Ketika disinggung apakah kondisi tersebut akan mengancam target Kaltim bebas krisis listrik 2013, Achmad mengaku tetap optimistis.
"Kami tetap optimistis Kaltim bebas krisis listrik tahun 2013 karena pemerintah pusat dan provinsi Kaltim,berkomitmen tentang hal itu," pungkasnya.
20 november 2009
-------------------------------------------------------------------------------------
PLN Gandeng Swasta Atasi Defisit Listrik
PLN membuat kontrak dengan beberapa perusahaan yang memiliki kelebihan pasokan listrik (excess power) untuk mengatasi defisit pasokan listrik di beberapa wilayah di Indonesia. PLN telah melakukan pembicaraan dengan 11 pemilik excess power dari propinsi Sumatera Utara, Riau, Jambi, Lampung, Jawa Barat, dan Jawa Timur. Mereka adalah pengusaha pabrik kelapa sawit, pabrik kertas, pabrik gas dan pabrik tekstil.
Upaya mengatasi krisis listrik di daerah-daerah luar Jawa secara mendasar memang harus menunggu selesainya proyek 10.000 MW, tetapi hal tersebut memerlukan waktu. Untuk mengatasi defisit listrik secara cepat PLN melakukan dua hal yakni membeli excess power dan menyewa genset berkapasitas besar.
Pada pertemuan Jum’at pekan lalu (20/11/09) PLN langsung mendapatkan konfirmasi kesediaan dan kesiapan dari para pemilik excess power untuk membantu PLN memasok sebagian listriknya. Kontrak yang ditandatangani adalah kesediaan pemilik excess power untuk memasok listrik ke PLN sebesar 96 MW, dengan rincian sebagai berikut :
· Sumatera Utara 12 MW
· Riau 16 MW
· Bintan 4 MW
· Jawa Timur 10 MW
· Kalimantan Selatan 17 MW
· Jawa Barat 20 MW
· Lampung 6 MW
· Jambi 11 MW
Sebelumnya PLN telah menandatangani kontrak pasokan listrik sebesar 108 MW dari perusahaan pemilik excess power di Sumatera Utara sebesar 47 MW dan Jawa Barat sebesar 61 MW. Saat ini pasokan listrik tersebut sudah masuk ke sistem PLN.
Pada pertemuan yang juga dihadiri para General Manager PLN itu, secara umum PLN meminta masukan dari para pengusaha mengenai cara yang tercepat proses administrasi dan penerapan harga yang bisa diterima kedua pihak secara win-win.
Rencananya General Manager dari wilayah yang bersangkutan akan menandatangani perjanjian pembelian listrik dengan para pemilik excess power. Diharapkan pasokan listrik dapat dialirkan ke sistem PLN dalam waktu secepatnya.
Beberapa waktu lalu PLN telah membeli excess power di Sumatera Utara dari PT Inalum dan PT Growth Plantation sebesar 47 MW. Selain itu PLN juga membeli excess power di Jawa Barat dari PT Bekasi Power dan PT Argopantes sebesar 39 MW.
PLN akan terus menginventarisir potensi excess power di setiap daerah dan melakukan upaya persuasi kepada para pemiliknya untuk membantu mengatasi defisit listrik. PLN bersedia membayar biaya produksi excess power di tambah margin yang wajar bagi pemilik. PLN memperkirakan potensi excess power yang dapat dimanfaatkan dari industry argo di Sumatera dan Kalimantan tidak kurang dari 300 MW.
27 november 2009
-------------------------------------------------------------------------------------
TRAFO IBT 500/150 KV CAWANG BARU TELAH BEROPERASI
Pada hari Sabtu, 5 Desember 2009, pkl. 16.41 WIB trafo Interbus Transformer (IBT) # 2, 500/150 KV, 500 MVA di Gardu Induk Tegangan Ekstra Tinggi (GITET) Cawang Baru telah beroperasi. Trafo ini langsung dibebani hingga 100 MW, setelah sebelumnya dilakukan pemanasan selama 24 jam. Secara bertahap trafo tersebut akan dibebani sampai beban normal, seperti sebelum mengalami gangguan, sekitar 360 MW. “Ditargetkan mulai Senin besok (7/12) trafo sudah bisa beroperasi maksimal untuk mengcover beban” kata Direktur Utama PT PLN (Persero) Fahmi Mochtar. Trafo ini merupakan pengganti trafo yang mengalami gangguan pada tanggal 29 September 2009 lalu, yang menyebabkan tejadinya pemadaman bergilir di beberapa tempat di Jakarta. Trafo pengganti didatangkan dari GITET Krian, Surabaya.
“Pemulihan trafo IBT Cawang Baru tersebut lebih cepat dari yang ditargetkan pada 19 Desember 2009”. Lanjut Fahmi. Untuk mengejar target operasi tersebut Tim Recovery (pemulihan) gangguan Trafo Cawang dibawah kordinasi PLN Penyaluran dan Pusat Pengatur Beban (P3B) Jawa Bali, Region Jakarta dan Banten harus bekerja siang dan malam, secara shift sejak 31 Oktober 2009. Seluruh teknisi PLN Region Jakarta dan Banten yang berjumlah sekitar 93 orang dikerahkan untuk memulihkan trafo tersebut.
Pelaksanaan pekerjaan juga dibantu teknisi dari Hitachi untuk peralatan di sisi 150 kV dan teknisi AREVA untuk komponen peralatan di sisi 500 kV. Sedangkan supervisi pengujian dilakukan oleh PLN Jasa Sertifikasi.
GI KEMBANGAN PERLU PEMELIHARAAN
Dengan telah beroperasinya Trafo IBT #2 Cawang Baru tersebut diharapkan kondisi kelistrikan di subsistem Jakarta akan menjadi lebih baik. Meskipun demikian kami menghimbau kepada seluruh masyarakat agar tetap berhemat dalam pemakaian listrik, mengingat kondisi pasokan yang masih terbatas. Saat ini beban gardu induk yang memasok listrik ke Jakarta rata-rata sudah di atas 90 %.
Mulai tahun 2010 PLN akan memperkuat sub sistem Jakarta yang sebagian pendanaannya telah dialokasikan Pemerintah melalui kredit eksport sebesar 300 juta US dollar atau sekitar Rp. 2,85 triliun dari total kebutuhan sebesar Rp. 8,6 triliun.
Disamping itu, gardu induk (GI) Kembangan sudah mendesak untuk dipelihara, dan jika dilakukan hal ini akan menyebabkan terjadinya potensi pemadaman di Jakarta Barat sekitar 200 MW. Untuk menghindarkan pemadaman tersebut PLN sedang merelokasi trafo 500 MVA dari GITET Mandirancan, Cirebon ke GITET Balaraja Tangerang dan direncanakan proses relokasi selesai tanggal 16 Desember 2009.
Oleh karena itu sewaktu –waktu bisa saja terjadi pemadaman bergilir di daerah Kembangan dan sekitarnya sampai selesainya proses relokasi tersebut jika pemeliharaan GI Kembangan terpaksa harus dilakukan.
05 Desember 2009
-------------------------------------------------------------------------------------
PROYEK PEMBANGKIT 10.000 MW MULAI BEROPERASI
Kamis, 10 Desember 2009, Menteri Negara BUMN Mustafa Abubakar, Menteri Energi dan Sumber Daya Mineral Darwin Zahedy Saleh, Direktur Jenderal Listrik dan Pemanfaatan Energi Jack Purwono didampingi Direktur Utama PT PLN (Persero) Fahmi Mochtar beserta jajaran Direksi dan Komisaris Utama melaksanakan kunjungan kerja ke proyek PLTU Labuan, Banten. Proyek ini merupakan bagian dari proyek percepatan pembangunan PLTU 10.000 MW yang dilaksanakan oleh PLN berdasarkan Peraturan Presiden No. 71 tahun 2006.
Proyek percepatan pembangunan pembangkit 10.000 MW mulai menunjukkan hasilnya dengan masuknya 1 unit PLTU Labuan 300 MW ke sistem interkoneksi Jawa Bali sejak Juli 2009. Proyek PLTU Labuan dengan total kapasitas 2 x 300 MW berlokasi di desa Sukamaju, Kec. Labuan, Kab. Pandeglang, Propinsi Banten.
Pembangunan Proyek Percepatan Pembangkit Tenaga Listrik berbahan bakar batubara ini berdasarkan pada Peraturan Presiden RI Nomor 71 Tahun 2006 tanggal 05 Juli 2006 tentang penugasan kepada PT. PLN (Persero) untuk melakukan Percepatan Pembangunan Pembangkit Tenaga Listrik yang menggunakan batubara.
Perpres ini menjadi dasar bagi pembangunan 10 PLTU di Jawa dan 25 PLTU di Luar Jawa Bali atau yang dikenal dengan nama Proyek Percepatan PLTU 10.000 MW. Pembangunan proyek – proyek PLTU tersebut guna mengejar kekurangan pasokan tenaga listrik sampai beberapa tahun ke depan. Proyek ini selain menunjang program diversifikasi energi ke non bahan bakar minyak (BBM) dengan memanfaatkan batubara berkalori rendah yang cadangannya tersedia melimpah di tanah air, juga bertujuan lain yakni menekan harga pokok produksi (HPP).
MANFAAT PLTU LABUAN
Dengan beroperasinya Unit 1 PLTU Labuan diharapkan dapat memberikan berbagai manfaat, diantaranya :
· Mengurangi penggunaan BBM untuk operasional pembangkitan dalam jumlah cukup signifikan, sehingga dapat mengurangi subsidi BBM.
· Pemanfaatan energi alternatif (batubara) yang saat ini tersedia cukup banyak di Kalimantan dan Sumatera, secara signifikan akan meningkatkan pendapatan daerah dan masyarakat pada wilayah sumber batubara, dilain pihak BBM oleh Pemerintah hanya untuk export guna menghasilkan devisa negara.
· Meningkatkan mutu dan keandalan sistim penyediaan, penyaluran serta pelayanan tenaga listrik, yang pada gilirannya akan mendorong kegiatan ekonomi daerah, regional dan nasional serta meningkatkan kualitas kehidupan masyarakat.
· Menanggulangi krisis energi listrik akibat pertumbuhan beban, khususnya untuk wilayah Jawa Bali, dengan terwujudnya regional balanced system ketenagalistrikan Jawa Bali.
· Dengan penggunaan bahan bakar non BBM, maka HPP listrik dapat ditekan sehingga dapat meningkatkan efisiensi perusahaan
· Mempercepat proses pertumbuhan wilayah/daerah setempat disekitar PLTU Labuan, dengan akan bertumbuhnya berbagai sarana pemukiman, industri kecil, menengah dan besar.
10 Desember 2009
-------------------------------------------------------------------------------------
Lampiran proyek 10.000 MW Labuan, dapat didownload di sini: "Proyek 10.000 MW Labuan"
-------------------------------------------------------------------------------------
PENANDATANGANAN PERJANJIAN KREDIT PEMBANGUNAN PROYEK PLTU 3 JAWA TIMUR, TANJUNG AWAR-AWAR (2 X 350 MW), PLTU KEPRI, TJ BALE KARIMUN (2 X 7 MW), PLTU 1 RIAU, BENGKALIS (2 X 10 MW), PLTU 2 RIAU, SELAT PANJANG (2 X 7 MW), PLTU 1 KALIMANTAN BARAT, PARIT BARU (2 X 50 MW), PROYEK TRANSMISI JAWA BALI, PROYEK TRANSMISI LUAR JAWA BALI, PROYEK TRANSMISI GARDU INDUK GAS INSULATED SWITCHGEAR & UNDER GROUND CABLE PULAU JAWA
Senin, 14Desember 2009PLN berhasil menyelesaikan pendanaan untuk seluruh proyek 10.000 MW. Disaksikan Menteri Keuangan Sri Mulyani Indrawati, Direktur Utama PT PLN (Persero) Fahmi Mochtar menandatangani enam Perjanjian Kredit jangka panjang dengan perbankan dalam dan luar negeri dengan total pinjaman sebesar Rp 10 triliun yang akan digunakan untuk pendanaan Proyek Percepatan Pembangunan Pembangkit berbahan bakar batubara (Proyek 10.000 MW).
Perjanjian Kredit yang ditandatangani tersebut adalah sebagai berikut :
1. Dengan Bank of China untuk porsi USD Proyek PLTU 3 Jawa Timur Tanjung Awar-Awar senilai US$ 371,5 juta
2. Dengan sindikasi Bank BRI dan Bank BCA untuk 3 PLTU di Riau yaitu PLTU Kepri Tanjung Bale Karimun, PLTU 1 Riau Bengkalis, PLTU 2 Riau Selat Panjang, dan PLTU 1 Kalimantan Barat Parit Baru yang terbagi dalam dua Perjanjian Kredit dengan jumlah total sebesar Rp 1.51 Triliun terdiri dari
a. porsi Rupiah sejumlah Rp 636 Milyar
b. porsi US Dollar sejumlah USD 87,2 juta atau ekivalen dengan Rp 872 Milyar
3. Untuk proyek transmisi yang terkait dengan Proyek 10.000 MW terdiri dari tiga Perjanjian Kredit yaitu
a. Paket 1 dengan sindikasi Bank Mandiri dan Bank BCA untuk 26 proyek Transmisi tersebar yang berada di Jawa senilai Rp 2.6 Triliun,
b. Paket 2 dengan sindikasi Bank BNI dan Bank BRI untuk 20 proyek Transmisi tersebar yang berada di Luar Jawa senilai Rp 1.9 Triliun
c. Paket 3 dengan Bank BCA untuk porsi Rupiah tiga buah kontrak Proyek Gas Insulated Switchgear (GIS) dan Under Ground cable di Jawa senilai Rp 327 Milyar.
Perjanjian Kreditdari Bank of China ini didukung sepenuhnya oleh Sinosure yaitu lembaga penjamin kredit ekspor, sebuah badan Pemerintah China. Kredit dengan tenor 13 tahun termasuk masa tenggangtiga tahun dengan suku bunga mengambang berbasis LIBOR merupakan bentuk pendanaan yang pas untuk proyek ini. Sedangkan dari Bank Domestik yang ikut berpartisipasi yaitu Bank BRI, Bank Mandiri, Bank BNI dan Bank BCA kredit diberikan dengan tenor 10 tahun door-to-door termasuk masa tenggang tiga tahun dengan suku bunga mengambang berbasis JIBOR. Terhadap Perjanjian Kredit ini diberikan Jaminan Pemerintah berdasarkan Peraturan Pemerintah no 91 tahun 2008.
Penandatanganan enam buah Fasilitas Kredit tersebut diatas dengan jumlah total sebesar USD 458.7 juta dan Rp 5.5 Triliun atau setara dengan Rp 10 Triliun merupakan pendanaan 85% dari nilai kontrak pembangunan proyek2 tersebut, sisanya 15% dari nilai kontrak telah disediakan dari Anggaran PLN
Fahmi Mochtar menyampaikan bahwa acara penandatanganan Perjanjian Kredit hari ini merupakan momen yang istimewa bagi PLN karena dua hal
Pertama :.Merupakan kredit perbankan yang pertama yang ditandatangani PLN untuk mendukung proyek transmisi. Hal ini merupakan terobosan dan pengalaman baru baik bagi PLN maupun dari sisi kredit perbankan.
Kedua :.Merupakan kredit perbankan yang terakhir untuk pendanaan pembangkit proyek 10.000 MW sehingga seluruh pendanaan untuk 33 PLTU telah tersedia dari pinjaman Bank dan siap untuk dimanfaatkan. Dengan demikian total pinjaman perbankan untuk porsi USD dan porsi Rupiah proyek 10.000 MW adalah sebesar Rp 68,6 triliun (USD 4,9 Milyar ditambah Rp 19,6 Triliun). Penyelesaian proses pendanaan proyek 10.000 MW ini merupakan suatu tahapan hasil kerja keras tim PLN sehingga untuk tahun 2010 kami dapat lebih fokus pada penyelesaian konstruksi pisik di lapangan, Fahmi Mochtar menambahkan.
Keenam perjanjian kredit yang ditandatangani tersebut melengkapi serangkaian perjanjian kredit perbankan yang telah ditandatangani PLN secara bertahap untuk mendukung pendanaan proyek 10.000 MW yang merupakan penugasan Pemerintah kepada PLN melalui Peraturan Presiden No. 71/2006. Proyek ini merupakan jawaban atas tingginya permintaan tenaga listrik nasional guna mendukung pertumbuhan ekonomi, sekaligus dimaksudkan menekan biaya produksi melalui penggantian BBM dengan batubara yang biaya bahan bakarnya lebih murah.
Perlu ditambahkan bahwa walaupun aspek pendanaan baru saja dapat diselesaikan, namun perkembangan pekerjaan konstruksi di lapangan sudah lebih maju. Sebagai gambaran saat ini sedang dibangun 33 PLTU berbahan bakar batubara terdiri dari 10 PLTU berlokasi di Pulau Jawa dan 23 PLTU di luar Pulau Jawa. Diantara proyek-proyek tersebut 10 proyek kemajuan pembangunannya sudah diatas 50% yaitu PLTU Labuan Banten, PLTU Suralaya Banten, PLTU Indramayu Jabar, PLTU Rembang Jateng, PLTU Paiton Jatim, PLTU Pacitan Jatim, PLTU Teluk Naga/Lontar Jabar, PLTU Tanjung Bale Karimun Kepri, PLTU Ende NTT, dan PLTU Kendari Sultra.
14 Desember 2009
-------------------------------------------------------------------------------------
Ini Dia Jajaran Direksi Baru PLN
Pemerintah telah menetapkan nama-nama baru dalam jajaran direksi PT PLN (persero). Jabatan Dirut akan dijabat Dahlan Iskan, sementara Wakil Dirut akan dihapuskan.
Total anggota Direksi PLN terdiri dari 10 orang, termasuk Dirut. Mereka rencananya akan dilantik di kantor pusat PLN, Jalan Trunojoyo, Jakarta, Rabu (23/12/2009).
Semenjak Menneg BUMN dijabat Mustafa Abubakar, pelantikan pejabat BUMN selalu dilakukan di kantor BUMN bersangkutan. Hal serupa dilakukan ketika Mustafa melantik Sutarto Alimoeso sebagai Dirut Bulog, yang digelar di kantor Bulog.
Menurut sumber-sumber detikFinance, ada dua direktur lama PLN yang masih bertahan. Susunan Direksi baru PLN adalah:
* Direktur Utama: Dahlan Iskan (Saat ini CEO Jawa Pos Group)
* Direktur bisnis dan manajemen risiko: Murtaqi Syamsuddin (Saat ini Direktur Jawa Bali PLN)
* Direktur Keuangan: Setio Anggoro Dewo (Saat ini Dirkeu PLN),
* Direktur SDM: Eddy Erningpradja (Saat ini Manajer SDM & Organisasi P3B Sumatera),
* Direktur pengadaan strategis: JB Bagyo Riawan (Saat ini Deputi Direktur (DD) Pembangkitan Jawa-Bali)
* Direktur energi primer: Nur Pamudji (saat ini General Manager PLN P3B Jawa Bali)
* Direktur perencanaan dan teknologi: Nasri Sebayang (Saat ini Kepala Satuan Energi Primer PLN)
* Direktur Operasi Jawa Bali: Ngurah Adnyana (Saat ini General Manager PLN Distribusi Bali)
* Direktur operasi Indonesia bagian Barat: Harry Jaya Pahlawan (Sekretaris Perusahaan PLN),
* Direktur operasi Indonesia bagian Timur: Vickner Sinaga (ketua tim ERS PLN)
Sementara itu, Kementerian Badan Usaha Milik Negara (BUMN) mengaku seluruh persiapan pelantikan jajaran direksi dan komisaris PT PLN (Persero) sudah selesai.
"Semua persiapan pelantikan sudah selesai. Sudah siap dilaksanakan besok (hari ini, Rabu (23/12/2009)," katanya di kantornya, Jalan Medan Merdeka Selatan, Jakarta, Selasa (22/12/2009) malam.
Menurut Said, selain calon direksi baru, pelantikan tersebut juga akan dihadiri jajaran direksi yang saat ini masih menjabat untuk dicopot dari dari jabatannya.
Dengan lengkapnya seluruh persiapan pelantikan tersebut, berarti Surat Keputusan (SK) Menteri BUMN Mustafa Abubakar mengenai pengangkatan dan pemberhentian direksi sudah terbit.
Begitu juga dengan kontrak kerja para direksi baru beserta key performance indicator (KPI) telah disiapkan.
Menurut Said, Kementerian BUMN juga telah memanggil jajaran direksi PLN lama terkait pemberhentiannya. "Semua sudah, tidak ada yang protes," tambahnya.
Menanggapi isu demo yang akan dilakukan Serikat Pekerja PLN, Said mengatakan hal itu tidak akan dilarang oleh Kementerian BUMN. Menurutnya, sah-sah saja orang menyampaikan aspirasinya.
"Tidak apa-apa kalau demo, semua orang punya hak bersuara," imbuhnya.
23 desember 2009
-------------------------------------------------------------------------------------
PLN Gencarkan Pemberantasan Pencurian Listrik
PT PLN (persero) Distribusi Jakarta dan Tangerang akan meningkatkan upaya pengurangan tingkat kehilangan daya listrik dari pembangkit ke konsumen (losses ) khususnya dari praktek-praktek pencurian listrik hingga ke titik minimal.
Sebelumnya Dirut PLN yang baru Dahlan Iskan telah menandatangani kontrak kerja dengan Menneg BUMN salahnya satunya mengurangi losses listrik secara nasional dari 10% menjadi 8,5% hingga 2014.
General Manager PLN Disjaya dan Tengerang Purnomo Willy mengatakan selama ini pihaknya telah melakukan operasi Penertiban Pemakaian Tenaga Listrik (P2TL) dan melakukan peremajaan peralatan pengukuran yang usianya sudah uzur dalam rangka mengurangi tejadinya losses listrik.
"Untuk tahun 2010 kita insentifkan lagi, itu kita sudah lakukan ini semua, hanya tinggal tingkatkan pengawasan, termasuk kepada pelanggan skala besar," kata Willy dalam pesan singkatnya kepada detikFinance , Sabtu(26/12/2009).
Willy menjelaskan melalui operasi P2TL selama setahun ini, ia mengklaim telah berhasil menurunkan tingkat losses listrik di Jakarta sebesar 9,01% pada posisi bulan November, padahal pada awal tahun 2009 masih mencapai 10,1%.
"Sebenarnya kalau losses di bawah 9% lebih pada hal teknis sebesar 7%, sisanya pencurian dan masalah administrasi," katanya.
Dari pelanggan Jakarta dan sekitarnya yang mencapai 3,5 juta pelanggan, menurut Willy sebanyak 92% adalah pelanggan rumah tangga sedangkan sisanya adalah pelanggan industri, bisnis, dan perkantoran.
Ia memperkirakan ada kurang lebih sebanyak 3-4% pelanggan di Jakarta yang diduga terjadinya kelainan penggunaan listrik, baik tidak disengaja maupun disengaja termasuk melakukan pencurian listrik. Sementara tingkat losses listrik yang dipicu oleh faktor teknis lebih dipicu oleh jaringan kawat listik dan proses penyusutan di trafo-trafo PLN.
Sementara itu Manager PLN Area Pelayanan Pondok Ungu Lasiran mengatakan selama periode November-Desember 2009 pihaknya telah menertibkan banyak pelanggaran bagi para pelanggan industri, bisnis, dan rumah tangga. Di antaranya pasar malam dan hunian liar yang sebagian besar menggunakan listrik secara illegal.
Dikatakan Lasiran selama bulan November hingga Desember 2009 penertiban telah di lakukan di beberapa pasar malam di antaranya Pasar Candra Baga dan Pasar
Malam Harapan Indah Bekasi. Dari kedua pasar tersebut didapatkan jumlah sebanyak 281 kios yang menggunakan listrik secara illegal.
Sementara untuk daerah-daerah hunian liar telah di tertibkan sebayak 3 lokasi dengan total pelanggan liar yang berhasil ditertibkan sebanyak 231 pelanggan telah resmi menjadi pelanggan selama bulan November hingga Desember. Beberapa lokasi antara lain Jalan Reformasi Jakarta Utara, Kampung Tanggul Bekasi, Kampung Telar Taruma Jaya Bekasi.
"Kerugian yang berhasil diselamatkan akibat pemasangan ilegal tersebut sekitar Rp 329 juta," katanya.
Dikatakannya upaya penertiban akan terus dilakukan mengingat di kawasan Jakarta Timur masih banyak daerah-daerah yang rawan pencurian listrik.
Lasiran menjelaskan salah satu tujuan dari penertiban ini adalah di antaranya menghindari terjadinya kebakaran akibat adanya pemasangan jaringan yang tidak standar di masyarakat termasuk menekan losses listrik dan lain-lain.
26 desember 2009
-------------------------------------------------------------------------------------
Sumber: PLN.co.id, detikfinance.com, vivanews.com
Persoalan Pokok pada Pembangkit Tenaga Listrik
29 Dec 2009, 12:08 pm
Pembangkit listrik yang biasa digunakan pada suatu Sistem Tenaga Listrik (STL) terdiri dari pembangkit listrik tenaga air (Hydro plant atau PLTA) dan unit-unit thermal.Pembangkit-pembangkit itu sekarang ini umumnya sudah berhubungan satu dengan yang lainnya, atau yang sering disebut dengan interkoneksi. Setelah beroperasi dalam waktu tertentu, maka dari pembangkit-pembangkit itu ada yang keluar dari sistem interkoneksi dan hal ini disebabkan karena ada unit pembangkit yang rusak dan tentunya perlu diganti atau diperbaiki, kedua karena ada pembangkit yang istirahat untuk keperluan pemeliharaan. Salah satu contoh rencana pemeliharaan unit pembangkit adalah dengan menggunakan metode Levelized Resh dari Gaever. Namun dalam aplikasinya harus dibagi dalam dua kriteria, yaitu pertama unit pembangkit bisa dikeluarkan tanpa adanya penyesuaian. Kedua unit pembangkit yang dikeluarkan harus diatur dalam kurun waktu yang terbatas.
Dengan demikian berarti pada waktu tertentu ada unit pembangkit yang keluar dari sistem, sehingga akan menimbulkan perubahan pada biaya produksi. Tapi setelah habis masa pemeliharaan (overhaul) harus dilakukan evaluasi koefisien ongkos pembebanan hal ini dilakukan untuk memperoleh akurasi yang baik.
Selanjutnya yang perlu diperhatikan adalah bagaimana meminimumkan ongkos tapi memenuhi tingkat sekuriti. Biasanya pada operasi pembangkit thermal biaya yang dihitung hanyalah biaya bahan bakar, hal ini karena komponen biaya yang lainnya dinaggap konstan. Berarti kalau saja bisa dihemat penggunaan bahan bakar, maka pengeluaran biaya pada pengoprasian sistem tenaga listrik bisa dikurangi. Sementara itu beban yang akan dilayaninya berubah-ubah menurut waktu, jadi yang penting adalah bagaimana dalam operasi pembangkit hidro-thermal itu bisa dihemat penggunaan bahan bakar.
Kemudian dengan menggunakan metode dynamic programing dapat dicari alternatif pembebanan hidro thermal yang optimum.
Sedangkan kemampuan pembangkit thermal dapat diketahui dengan menggunakan effective capabilitydari Gaever :
C" = C - M In (1-r+r.Cc/m)
Di mana :
C" = Effective capability (MW)
C = Installed capacity
M = System characteristic
r = FOR (forced outage rate)
Dan untuk pembangkit hidro kemampuan maximun bisa diketehui dari model operasi dan situasi air.
semoga bermanfaat, dunia-listrik.blogspot.com
sumber: pln-je.co.id
gambar PLTU Tanjung Jati B - milik: www.plntjb.co.id
Mengenal peralatan instalasi listrik rumah tinggal
29 Dec 2009, 12:39 am
Anda pasti sudah mengenal peralatan listrik yang terpasang dirumah anda seperti sakelar, stop kontak, steker, sekering dan lainnya. Dan untuk anda yang awam dengan dunia listrik, artikel kali ini akan mengajak anda untuk mengenal fungsi dan jenis peralatan listrik tersebut secara umum.Pengenalan peralatan listrik instalasi listrik rumah tinggal ini akan dimulai dengan Bargainser.
BARGAINSER
Bargainser merupakan alat yang berfungsi sebagai pembatas daya listrik yang masuk ke rumah tinggal, sekaligus juga berfungsi sebagai pengukur jumlah daya listrik yang digunakan rumah tinggal tersebut (dalam satuan kWh). Ada berbagai batasan daya yang dikeluarkan oleh PLN untuk konsumsi rumah tinggal, yaitu 220 VA, 450 VA, 900 VA, 1.300 VA, dan 2.200 VA.
Pada bargainser terdapat tiga bagian utama, yaitu:
- MCB atau Miniature Circuit Breaker, berfungsi untuk memutuskan aliran daya listrik secara otomatis jika daya yang dihantarkan melebihi nilai batasannya. MCB ini bersifat on/off dan dapat juga berfungsi sebagai sakelar utama dalam rumah. Jika MCB bargainser ini dalam kondisi off, maka seluruh aliran listrik dalam rumah pun terhenti. Sakelar ini biasanya dimatikan pada saat akan dilakukan perbaikan instalasi listrik dirumah.
- Meter listrik atau kWh meter, alat ini berfungsi untuk mengukur besaran daya yang digunakan oleh rumah tinggal tersebut dalam satuan kWh (kilowatt hour). Pada bargainser, meter listrik berwujud deretan angka secara analog ataupun digital yang akan berubah sesuai penggunaan daya listrik.
- Spin Control, merupakan alat kontrol penggunaan daya dalam rumah tinggal dan akan selalu berputar selama ada daya listrik yang digunakan. Perputaran spin control ini akan semakain cepat jika daya listrik yang digunakan semakin besar, dan akan melambat jika daya listrik yang digunakan berkurang/sedikit.
Pada kanal output Bargainser biasanya terdapat 3 kabel, yaitu kabel fasa, kabel netral dan kabel ground yang dihubungkan ketanah. Listrik dari PLN harus dihubungkan dengan bargainser terlebih dahulu sebelum masuk ke instalasi listrik rumah tinggal.
PENGAMAN LISTRIK
Instalasi listrik rumah tinggal pun membutuhkan pengaman yang berfungsi untuk memutuskan rangkaian listrik apabila terjadi gangguan pada instalasi listrik rumah tinggal tersebut, seperti gangguan hubung singkat atau short circuit atau korsleting.
Terdapat dua jenis pengaman listrik pada instalasi listrik rumah tinggal, yaitu:
- Pengaman lebur biasa atau biasa disebut sekering, alat pengaman ini bekerja memutuskan rangkaian listrik dengan cara meleburkan kawat yang ditempatkan pada suatu tabung apabila kawat tersebut dialairi arus listrik dengan ukuran tertentu.
- Pengaman listrik thermis, biasa disebut MCB dan merupakan alat pengaman yang akan memutuskan rangkaian listrik berdasarkan panas .
SAKELAR
Sakelar atau switch merupakan komponen instalasi listrik yang berfungsi untuk menyambung atau memutus aliran listrik pada suatu pemghantar.
Berdasarkan besarnya tegangan, sakelar dapat dibedakan menjadi:
- sakelar bertegangan rendah.
- Sakelar tegangan menengah.
- Sakelar tegangan tinggi serta sangat tinggi.
Sedangkan berdasarkan tempat dan pemasangannya, sakelar dapat dibedakan menjadi :
- Sakelar in-bow, sakelar yang ditanam didalam tembok.
- Sakelar out-bow, sakelar yang dipasang pada permukaan tembok.
Jenis sakelar berikutnya dapat dibedakan berdasarkan fungsinya, yaitu:
- Sakelar on-off, merupakan sakelar yang bekerja menghubungkan arus listrik jika tombolnya ditekan pada posisi on. Untuk memutuskan hubungan arus listrik, tombol sakelar harus ditekan pada posisi off. Sakelar jenis ini biasanya digunakan untuk sakelar lampu.
- Sakelar push-on, merupakan sakelar yang menghubungkan arus listrik jika tombolnya ditekan pada posisi on dan akan secara otomatis memutus arus listrik, ketika tombolnya dilepas dan kembali ke posisi off dengan sendirinya. Biasanya sakelar jenis ini digunakan untuk sakelar bel rumah.
Berdasarkan jenis per-unitnya, sakelar dapat dibedakan menjadi dua jenis, yaitu:
- Sakelar tunggal, merupakan sakelar yang hanya mempunyai satu buah kanal input yang terhubung dengan sumber listrik, serta kanal output yang terhubung dengan beban listrik/alat listrik yang digunakan.
- Sakelar majemuk, merupakan sakelar yang memiliki satu buah kanal input yang terhubung dengan sumber listrik, namun memiliki banyak kanal output yang terhubung dengan beberapa beban/alat listrik yang digunakan. Jumlah kanal output tergantung dari jumlah tombol pada sakelar tersebut.
STOP KONTAK
Stop kontak, sebagian mengatakan outlet, merupakan komponen listrik yang berfungsi sebagi muara hubungan antara alat listrik dengan aliran listrik. Agar alat listrik terhubung dengan stop kontak, maka diperlukan kabel dan steker atau colokan yang nantinya akan ditancapkan pada stop kontak.
Berdasarkan bentuk serta fungsinya, stop kontak dibedakan menjadi dua macam, yaitu:
- Stop kontak kecil, merupakan stop kontak dengan dua lubang (kanal) yang berfungsi untuk menyalurkan listrik pada daya rendah ke alat-alat listrik melalui steker yang juga berjenis kecil.
- Stop kontak besar, juga nerupakan stop kontak dengan dua kanal AC yang dilengkapi dengan lempeng logam pada sisi atas dan bawah kanal AC yang berfungsi sebagai ground.sakelar jenis ini biasanya digunakan untuk daya yang lebih besar.
Sedangkan berdasarkan tempat pemasangannya. Dikenal dua jenis stop kontak, yaitu:
- Stop kontak in bow, merupakan stop kontak yang dipasang didalam tembok.
- Stop kontak out bow, yang dipasang diluar tembok atau hanya diletakkan dipermukaan tembok pada saat berfungsi sebagai stop kontak portable.
STEKER
Steker atau Staker atau yang kadang sering disebut colokan listrik, karena memang berupa dua buah colokan berbahan logam dan merupakan alat listrik yang yang berfungsi untuk menghubungkan alat listrik dengan aliran listrik, ditancapkan pada kanal stop kontak sehingga alat listrik tersebut dapat digunakan.
Berdasarkan fungsi dan bentuknya, steker juga memliki dua jenis, yaitu:
- Steker kecil, merupakan steker yang digunakan untuk menyambung alat-alat listrik berdaya rendah, misalnya lampu atau radio kecil, dengan sumber listrik atau stop kontak.
- Steker besar, merupakan steker yang digunakan untuk alat-alat listrik yang berdaya besar, misalnya lemari es, microwave, mesin cuci dan lainnya, dengan sumber listrik atau stop kontak. Steker jenis ini dilengkapi dengan lempeng logam untuk kanal ground yang berfungsi sebagai pengaman.
Untuk mengetahui lebih jauh tentang PLUG dan SOCKET ini, silahkan membaca artikelnya di sini.
KABEL
Kabel listrik merupakan komponen listrik yang berfungsi untuk menghantarkan energi listrik ke sumber-sumber beban listrik atau alat-alat listrik.
Untuk instalasi listrik rumah tinggal, kabel yang digunakan biasanya berjenis sebagai berikut:
- NYA, kabel jenis ini merupakan kabel listrik yang berisolasi PVC dan berintikan/berisi satu kawat. Jenisnya adalah kabel udara atau tidak ditanam dalam tanah. Kabel listrik ini biasanya berwarna merah, hitam, kuning atau biru. Isolasi kawat penghantarnya hanya satu lapis, sehingga tidak cukup kuat terhadap gesekan, gencetan/tekanan atau gigitan binatang seperti tikus. Karena kelemahan pada isolasinya tersebut maka dalam pemasangannya diperlukan pelapis luar dengan menggunakan pipa conduit dari PVC atau besi.
- NYM, merupakan kabel listrik yang berisolasi PVC dan berintikan kawat lebih dari satu, ada yang 2, 3 atau 4. Jenis kabel udara dengan warna isolasi luar biasanya putih dan warna isolasi bagian dalam beragam, karena isolasi yang rangkap inilah maka kabel listrik NYM ini relative lebih kuat terhadap gesekan atau gencetan/tekanan.
- NYY, kabel listrik jenis ini merupakan kabel berisolasi PVC, berintikan 2, 3 atau 4 dengan warna isolasi luarnya hitam. Jenis kabel tanah, sehingga tahan terhadap air dan gencetan atau tekanan.
- NYMHYO, kabel jenis ini merupakan kabel serabut dengan dua buah inti yang terdiri dari dua warna. Kabel jenis ini biasa digunakan pada loudspeaker, sound sistem, lampu-lampu berdaya kecil sampai sedang.
Demikian sekilas pengenalan peralatan-perlatan listrik untuk instalasi listrik rumah tinggal, keterangan fungsi, bentuk/konstruksi dan cara kerja dari masing-masing alat merupakan penjelasan secara umum.
Semoga bermanfaat, dunia-listrik.blogspot.com
MARI BERDISKUSI BERSAMA DI FORUM DUNIA LISTRIK
Sumber artikel & gambar milik: buku “Kiat Hemat Bayar Listrik” – Author: Gatut Susanta & Sasi Agustoni - ditulis oleh HaGe dari google books
Belajar Membuat Ladder OMRON
15 Dec 2009, 3:19 pm
TUTORIAL OMRON SOFTWARE
PLC omron adalah produk dari jepang, omron sudah terkenal di kalangan industri dengan PLC yang murah dan handal. Bagi pemula yang ingin mempelajari program PLC, sofware CX-Programmer bisa menjadi referensi yang tepat untuk memulainya.Program CX-Programmer merupakan program yang tidak gratis, untuk membelinya kawan dapat merogoh kocek sekitar 3-9 juta, tapi jangan takut rata-rata setiap perguruan tinggi mempunyai sofware ini untuk di pelajari oleh kalangan pelajar dan mahasiswa
INSTALISASI PROGRAM CX-PROGRAMMER V8.1
Pilih Semua fasilitas lalu Klik NEXT
Klik Finish, Program CX Programmer telah terinstal.
dalam preview instalasi program ini diperingkat karena sobat pasti sudah terbiasa dalam instal menginstal program.
Running Program
Menjalankan program CX-Programmer
klik Icon CX Programmer.
Tampilan awal program
Klik new program
Buat program dengan nama latihan atau apa saja, Lalu pilih device type CS1G-H dengan CPU 24, saya memilih type ini karena type PLC ini dapat kita simulasikan dan akan di bahas pada bab berikutnya, untuk type network pilih eternet dikarenakan kecepatan data yang cepat, bila sudah selesai klik ok untuk memulai program.
Title Bar : Menunjukan nama file yang akan di save i CX-Programmer
Menu : Untuk memilih menu item
Tolbar : Berisi tools untuk mengedit ladder, View dan menu standar lainnya.
Project Tree : Mengatur program dan data, dapat mencopy program atau dapat drag dan drop untuk di copy antara project yang berbeda atau yang sama
Ladder Windows : Layar untuk menulis dan mengedit prgram ladder
Status Bar : Menunjukan Status PLC Online/Ofllene, nama PLC dan lokasi active sel
Output windows : Menampilkan Error compilling , menapilkan pencarian contact dan menapilkan error ketika program sedang berjalan.
Informasion Windows : Menampilkan shortcut program, informasi ini dapat di hide atau unhide
symbol Bar : Menampilkan nama address atau nilai suatu contact atau coil dari penunjukan kursor...
CX SIMULATOR
Program CX-Simulator merupakan program untuk simulasi CX-Programmer, instalasi program CX-Simulator sering mengalami kegagalan karena program sering bentrok dengan program CX Server yang merupakan program yang harus di instal dahulu sebelum CX-Simulator.
Untuk bisa menjalankan program CX-Simulator harus menginstal program CX-Server terlebih dahulu, program CX-Server terdapat pada program waktu instal program
CX-Programmer
Klik pada setup.exe program CX-Simulator.
Klik Next untuk Instal program CX-Simulator
Masukan serial number yang benar.
Klik Next
Klik Finish, maka program CX-Simulator.
KONFIGURASI CX SIMULATOR DENGAN CX PROGRAMMER
Sebelum kita membuat program kita terlebih dahulu mengkonfigurasi sofware untuk dapat disimulasikan pada CX-Simulator, karena CX-simulator ini ada beberapa konfigurasi yang tidak boleh berbeda dengan konfigurasi CX Programmer.
Langkah-langkah konfigurasi
1. Jalankan program CX-Simulator untuk menjalankan program yang akan di simulator
Klik Ok untuk membuat Create new PLC
Klik Next
Pilih type CPU CS1G-CPU42, Klik Next
klik Next dengan configurasi tertulis
Klik Next untuk virtuall communication
Klik Next
Klik Finish untuk mengakihiri configurasi
Setelah konfigurasi selesai klik connect untuk mendapatkan network address dan node address
2. Jalankan program CX-Programmer dan buka new project dengan dengan konfigurasi sebagai berikut, kita pilh type CPU CS1G karena CX Simulator hanya support CS1GH
3. Setelah konfigurasi CX-simulator kemudian setting address network untuk dapat komunikasi antara simulator dengan PLC di CX-Programmer
Apabila telah settting PLC kita akan coba membuat sebuah program sederhana untuk mencoba menjalankan apakah simulator telah berkerja
Setelah sobat membaca postingan sebelumnya tentang bagaimana mengiinstal dan konfigurasi simulator kita akan mencoba membuat rangkaian sederhana mengunakan
Program Ladder
Program ladder merupakan program yang implementasi dari wiring kontrol konvensional, apabila anda terbiasa merancang kontrol konvensional, maka untuk memahami program ladder tidak akan mengalami kesulitan, malah bisa dikatakan program ladder lebih gampang karena kita tidak memikirkan jumlah kontak dan jumlah relai untuk mengkontrol.
Langkah-langkah pembuatan program
1. Jalankan program CX-Programmer dan CX-Simulator yang telah terkonfigurasi seperi postingan sebelumnya.
Tampilan dasar program.
Klik Connect untuk menccoba konfigurasi sesuai dengan simulator.
Layar berubah berwarna abu-abu bila konfigurasi sesuai.
Apabila tampil pesan berikut perlu di teliti apakah type PLC sudah sesuai dengan CX-Simuator dan program CX-Simulator sudah di jalankan atau network address CX-Programmer tidak sesuai dengan CX-Simulator
Pesan berikut terjadi apabila Network type tidak sesuai dengan CX-Programmer.
Pesan Berikut apabila type CPU PLC tidah sesuai dengan CPU CX-Simulator.
Setelah anda berhasil komunikasikan PLC dengan Simulator, kita akan mencoba membuat program sederhana.
Buat sebuah kontak NO (Normaly Open) dan beri nama Start dengan alamat input PLC yaitu 0.00
Buat kontak NC sebagai Stop dengan alamat input 0.01
Buat sebuah Output pada akhir ladder, beri alamat pada 10.00
Beri alamat 10.00 untuk membuat rangkaian interlocking.
Apabila rangkaian sudah terbuat kita akan mencoba simulasi program
Klik OK untuk mendownlod Program, Symbol danComment
Klik Yes
Klik Ok
Untuk mengetahui sesuai atau tidaknya program kita force input dengan nilai 1
Rangkaian Terkunci untuk mematikan force stop dengan nilai 1
Dengan Dasar rangkaian diatas anda dapat berimprovisasi membuat rangkaian yang lebih komplex dan mencoba intruksi-intruksi lainnya.
Sudah tau khan cara-cara bikin program terus simulasi, sekarang kita akan belajar intruksi dasar CX-Programmer dari Timer dan Counter disini saya ajarkan step-by step bagi pemula bagaimana caranya cara cepet mempelajari sofware PLC yang pada dasarnya semua sama aja, cuma bagaimana trik kita supaya cepet ngerti.
Perlu diperhatikan untuk menulis program tiap-tiap PLC mempunyai standard masing-masing untuk mengetahui lihat di HELP, seperti cara berikut
Ketika mo mencari intruksi timer saya mengalami kesulitan standarnya penulisan, untuk itu klik detail
Dari Instruction Help kita tau bagaimana cara penulisan yang benar, pada layar Edit Instruction terdapat 2 operand untuk timer number dan nilai waktu timer, untuk timer no masukan angka 1 dan nilai timer #100
Apabila output 10.00 berkerja set value dari timer mnghitung mundur, kontak T000 berkerja apabila nilai timer mencapai angka 0.
Berikutnya buat intruksi counter dengan nilai hitungan 10
Input 0.02 untuk menghitung mundur nilai dari set value, input 0.03 untuk mereset set value counter C000 adalah output counter apabila bernilai 0 maka 10.02 ON
Setelah selsai membuat program maka download program dan simulasikan.
Untuk merubah alamat secara cepat kita dapat merubah address selagi kita online, seperti dibawah ini.
Selamat Mencoba.
Scientific Calculator
14 Dec 2009, 1:07 am
Saat pertama kali saya menggunakan Scientific Calculator dari DOT Point Learnig ini, hanya satu kalimat yang saya ucapkan: “TOP MARKOTOP”.Bagaimana tidak, dengan versi yang terbaru ini (copyright © 2008-2009) dan gratis pula, kita mendapatkan calculator dengan fasilitas yang sangat lengkap, mulai dari calculator konvensional sampai scientific, juga calculator untuk penggunaan khusus pada bidang biologi, fisika dan kimia.
Science Calculator ini pun portable, dengan kata lain setelah anda ekstrak file zip nya ke Flash disc maka secara otomatis terinstall di FD anda tersebut, dan langsung bisa digunakan.
Tampilan awalnya anda akan dimanjakan dengan tampilan layaknya scientific calculator dalam bentuk hardware keluaran casio…(berlebihan banget kali ya..!!)...seperti ditunjukkan gambar dibawah ini.
Kelebihannya lagi, Scientific calculator ini juga dilengkapi dengan petunjuk penggunaan pada setiap fiturnya, jadi anda tidak akan kesulitan untuk menggunakan Science Calculator ini.
Kemudian anda dapat memanfaatkan fasilitas-fasilitas lainnya , yang terdapat pada navigasi bar bagian bawah (lihat gambar diatas) untuk melakukan perhitungan-perhitungan pada bidang biologi, fisika dan kimia, seperti:
• Formula calculator
• Triangle calculator
• Angle calculator
• Measurement converter
• Area & volume calculator
• Proportion & % calculator
• Event timer
• Molar mass & molarity
• Electrical units
• Mechanical units
• Reference tables
• Glossary system
Dan masih banyak lagi fitur-fitur lainnya, yang tidak bisa saya tuliskan.
Sekedar contoh salahsatu fiturnya seperti ditunjukkan pada gambar dibawah ini.
Science Calculator ini mempunyai dua edisi yaitu:
1. Science Calculator – free edition 1.7
2. Science Data and Reference System
Perbedaannya terletak pada kemudahan dan banyaknya tampilan window pada desktop anda, jika pada SC – versi 1.7 untuk membuka setiap fitur dibutuhkan 1 window sedangkan pada versi SCRS untuk menggunakan semua fitur cukup hanya dengan 1 window saja, namun ada juga beberapa fitur yang justru tidak terdapat pada SCRS. Jadi, tidak ada salahnya anda men-download keduanya untuk sekedar perbandingan
Silahkan anda download science calculator ini gratis di:
1. Science Calculator – 1,66 MB
2. Science Data and Reference System – 4,74 MB
Dapatkan pula software dan data-data seputar kelistrikan di fitur "DOWNLOAD" - secara gratis.
Semoga bermanfaat.
Dasar-Dasar PLC
11 Dec 2009, 11:25 am
Programmable Logic Controller (PLC) adalah sebuah rangkaian elektronik yang dapat mengerjakan berbagai fungsi-fungsi kontrol pada level-level yang kompleks. PLC dapat diprogram, dikontrol, dan dioperasikan oleh operator yang tidak berpengalaman dalam mengoperasikan komputer. PLC umumnya digambarkan dengan garis dan peralatan pada suatu diagram ladder. Hasil gambar tersebut pada komputer menggambarkan hubungan yang diperlukan untuk suatu proses. PLC akan mengoperasikan semua siatem yang mempunyai output apakah harus ON atau OFF. Dapat juga dioperasikan suatu sistem dengan output yang bervariasi.PLC pada awalnya sebagai alat elektronik untuk mengganti panel relay. Pada saat itu PLC hanya bekerja untuk kondisi ON-OFF untuk pengendalian motor, solenoid, dan actuator. Alat ini mampu mengambil keputusan yang lebih baik dibandingkan relay biasa. PLC pertama-tama banyak digunakan pada bagian otomotif. Sebelum adanya PLC, sudah banyak peralatan kontrol sequence, ketika relay muncul, panel kontrol dengan relay menjadi kontrol sequence yang utama. Ketika transistor muncul, solid state relay yang diterapkan seperti untuk kontrol dengan kecepatan tinggi.
Pada tahun 1978, penemuan chip mikroprosessor menaikkan kemampuan komputer untuk segala jenis sistem otomatisasi dengan harga yang terjangkau. Robotika, peralatan otomatis dan komputer dari berbagai tipe, termasuk PLC berkembang dengan pesat. Program PLC makin mudah untuk dimengerti oleh banyak orang.
Pada awal tahun 1980 PLC makin banyak digunakan. Beberapa perusahaan elektronik dan komputer membuat PLC dalam volume yang besar. Meskipun industri peralatan mesin CNC telah digunakan beberapa waktu yang lalu, PLC tetap digunakan. PLC juga digunakan untuk sistem otomatisasi building dan juga security control system.
Sekarang sistem kontrol sudah meluas hingga keseluruh pabrik dan sistem kontrol total dikombinasikan dengan kontrol feedback, pemrosesan data, dan sistem monitor terpusat. Saat ini PLC sudah menjadi alat yang cerdas, yang merupakan kebutuhan utama di industri modern. PLC modern juga sebagai alat yang dapat mengakuasi data dan menyimpannya.
PLC sebenarnya adalah suatu sistem elektronika digital yang dirancang agar dapat mengendalikan mesin dengan proses mengimplementasikan fungsi nalar kendali sekuensial, operasi pewaktuan (timing), pencacahan (counting), dan aritmatika.
PLC tidak lain adalah komputer digital sehingga mempunyai processor, unit memori, unit kontrol, dan unit I/O, PLC berbeda dengan komputer dalam beberapa hal, yaitu :
• PLC dirancang untuk berada di lingkungan industri yang mungkin banyak debu, panas, guncangan, dan sebagainya.
• PLC harus dapat dioperasikan serta dirawat dengan mudah oleh teknisi pabrik.
• PLC sebagian besar tidak dilengkapi dengan monitor, tetapi dilengkapi dengan peripheral port yang berfungsi untuk memasukkan program sekaligus memonitor data atau program.
Sebagian besar PLC dapat melakukan operasi sebagai berikut :
1. Relay Logic
2. Penguncian ( Locking )
3. Pencacahan ( Counting )
4. Penambahan
5. Pengurangan
6. Pewaktuan ( Timing )
7. Kendali PID
8. Operasi BCD
9. Manipulasi Data
10. Pembandingan
11. Pergeseran
Kehandalan PLC (Programmable Logic Controller)
- Flexibility
Pada awalnya, setiap mesin produksi yang dikendalikan secara elektronik memerlukan masing-masing kendali, misalnya 12 mesin memerlukan 12 kontroler. Sekarang dengan menggunakan satu model dari PLC dapat mengendalikan salah satu dari 12 mesin tersebut. Tiap mesin dikendalikan dengan masing-masing program sendiri.
- Perubahan implementasi dan koreksi error
Dengan menggunakan tipe relay yang terhubung pada panel, perubahan program akan memerlukan waktu untuk menghubungkan kembali panel dan peralatan. Sedangkan dengan menggunakan PLC untuk melakukan perubahan program, tidak memerlukan waktu yang lama yaitu dengan cara merubahnya pada sebuah software. Dan jika kesalahan program terjadi, maka kesalahan dapat langsung dideteksi keberadaannya dengan memonitor secara langsung. Perubahannya sangat mudah, hanya mengubah diagram laddernya.
- Harga yang rendah
PLC lebih sederhana dalam bentuk, ukuran dan peralatan lain yang mendukungnya, sehingga harga dapat dijangkau. Saat ini dapat dibeli PLC berikut timer, counter, dan input analog dalam satu kemasan CPU. PLC mudah di dapat dan kini sudah banyak beredar di pasaran dengan bermacam-macam merk dan tipe.
- Jumlah kontak yang banyak
PLC memiliki jumlah kontak yang banyak untuk tiap koil yang tersedia. Misal panel yang menghubungkan relay mempunyai 5 kontak dan semua digunakan sementara pada perubahan desain diperlukan 4 kontak lagi yang berarti diperlukan penambahan satu buah relay lagi. Ini berarti diperlukan waktu untuk melakukan instalasinya. Dengan menggunakan PLC, hanya diperlukan pengetikan untuk membuat 4 buah kontak lagi. Ratusan kontak dapat digunakan dari satu buah relay, jika memori pada komputer masih memungkinkan.
- Memonitor hasil
Rangkaian program PLC dapat dicoba dahulu, ditest, diteliti dan dimodifikasi pada kantor atau laboratorium, sehingga efisiensi waktu dapat dicapai. Untuk menguji program PLC tidak harus diinstalasikan dahulu ke alat yang hendak dijalankan, tetapi dapat dilihat langsung pada CPU PLC atau dilihat pada software pendukungnya.
- Observasi visual
Operasi dari rangkaian PLC dapat dilihat selama dioperasikan secara langsung melalui layar CRT. Jika ada kesalahan operasi maupun kesalahan yang lain dapat langsung diketahui. Jalur logika akan menyala pada layar sehingga perbaikan dapat lebih cepat dilakukan melalui observasi visual. Bahkan beberapa PLC dapat memberikan pesan jika terjadi kesalahan.
- Kecepatan operasi
Kecepatan operasi dari PLC melebihi kecepatan operasi daripada relay pada saat bekerja yaitu dalam beberapa mikro detik. Sehingga dapat menentukan kecepatan output dari alat yang digunakan.
- Metode bolean atau ladder
Program PLC dapat dilakukan dengan diagram ladder oleh para teknisi atau juga menggunakan sistem bolean atau digital bagi para pemrogram PLC yang lebih mudah dan dapat disimulasikan pada software pendukungnya.
- Reliability
Peralatan solid state umumnya lebih tahan dibandingkan dengan relay atau timer mekanik. PLC mampu bekerja pada kondisi lingkungan yang berat, misalnya goncangan, debu, suhu yang tinggi, dan sebagainya.
- Penyederhanaan pemesanan komponen
PLC adalah satu peralatan dengan satu waktu pengiriman. Jika satu PLC tiba, maka semua relay, counter, dan komponen lainnya juga tiba. Jika mendesain panel relay sebanyak 10 relay, maka diperlukan 10 penyalur yang berbeda pula waktu pengirimannya, sehingga jika lupa memesan satu relay akan berakibat tertundanya pengerjaan suatu panel.
- Dokumentasi
Mencetak rangkaian PLC dapat dilakukan segera secara nyata sebagian atau keseluruhan rangkaian tanpa perlu melihat pada blueprint yang belum tentu up to date, dan juga tidak perlu memeriksa jalur kabel dengan rangkaian.
-nKeamanan
Program PLC tidak dapat diubah oleh sembarang orang dan dapat dibuatkan password. Sedangkan panel relay biasa memungkinkan terjadinya perubahan yang sulit untuk dideteksi.
- Memudahkan perubahan dengan pemrograman ulang.
PLC dapat dengan cepat diprogram ulang, hal ini memungkinkan untuk mencampur proses produksi, sementara produksi lainnya sedang berjalan.
Disamping beberapa kehandalan di atas, tidak bisa dipungkiri bahwa PLC juga mempunyai beberapa kelemahan antara lain :
- Teknologi baru
Sulit untuk mengubah pola pikir beberapa personil yang telah lama menggunakan konsep relay untuk berubah kekonsep PLC komputer.
- Aplikasi program yang tetap
Beberapa aplikasi dari proses produksi merupakan aplikasi yang tidak akan berubah selamanya sehingga keunggulan dari pada PLC untuk mengubah program menjadi tidak berguna.
- Kondisi lingkungan
Lingkungan proses tertentu seperti panas yang tinggi dan getaran ,interferensi dengan peralatan listrik lain membuat keterbatasan pemakaian PLC.
- Pengoperasian yang aman
Pada penggunaan sistem relay, jika sumber daya padam akan langsung mematikan seluruh rangkaian dan tidak secara otomatis bekerja kembali PLC akan langsung menjalankan proses yang di program, namun hal ini tergantung dari program yang dibuat.
- Operasi pada rangkaian yang tetap
Jika suatu rangkaian operasi tidak pernah diubah, seperti misalnya drum mekanik , lebih murah jika tetap menggunakan konsep relay dari pada menggunakan PLC.
Keunggulan PLC dibanding Sistem Konvensional
Salah satu keunggulan PLC dibanding sistem konvensional kontrol panel adalah sebagai berikut :
• Pada Progammable Logic Controller :
1. Pengawatan lebih sedikit.
2. Perawatan relatif mudah .
3. Pelacakan sistem lebih sedarhana.
4. Konsumsi daya relatif rendah.
5. Dokumentasi gambar lebih sederhana dan lebih mudah dimengerti.
6. Modifikasi sistem lebih sederhana dan cepat.
• Pada Sistem Konvensional Kontrol Panel:
1. Pengawatan lebih kompleks.
2. Perawatan membutuhkan waktu yang lama.
3. Pelacakan kesalahan membutuhkan waktu yang lama.
4. Konsumsi daya yang relatif tinggi.
5. Dokumentasi gambar lebih banyak.
6. Modifikasi sistem membutuhkan waktu yang lama.
Hal-hal yang dapat dikerjakan oleh PLC
Sebagai kontrol urutan mempunyai fungsi:
1. Pengganti relay kontrol logika konvensional.
2. Pewaktu/pencacah (Timer / counter).
3. Pengganti pengontrol PCB card.
4. Mesin kontrol ( auto / semi auto/manual ).
Sebagai kontrol yang canggih mempunyai fungsi:
1. Operasi aritmatika.
2. Penanganan informasi.
3. Kontrol analog ( suhu, tekanan, dan lain-lain ).
4. PID ( Proporsional-Integral-Diferensial).
5. Kontrol motor servo.
6. Kontrol motor stepper.
Sebagai kontrol pengawasan mempunyai fungsi:
1. Proses monitor dan alarm.
2. Monitor dan diagnosa kesalahan.
3. Antarmuka dengan komputer (RS- 23C/ RS-422).
4. Antarmuka printer / ASCII.
5. Jaringan kerja otomatisasi pabrik.
6. Local Area Network.
7. Wibe Area Network.
8. FMS (Flexible Manufacturing System), CIM ( Computer Integrated Manufacturing ), FA ( factory automation ).
Konfigurasi Programmable Logic Controller
PLC mempunyai konfigurasi yang terdiri dari 6 bagian utama yaitu:
- Unit Power Supply
Unit ini berfungsi untuk memberikan tegangan pada blok CPU PLC, biasanya berupa switching power supply.
- CPU (Central Processing Unit) PLC
Unit merupakan otak dari PLC, disinilah program akan diolah sehingga sistem kontrol yang telah kita desain bekerja seperti yang kita inginkan. CPU PLC sangat bervariasi macamnya tergantung pada masing-masing merk dan tipe PLC-nya.
- Memori unit
RAM : Random Acces Memory
EPROM : Eraseable Progammable Read Only Memory
EEPROM : Electrical Eraseable Programmable Read Only Memory.
- Input unit ( sebagai contoh PLC Omron )
Input digital: Input Point Digital
o DC 24 V input
o DC 5 V input / TTL (Transistor Transistor Logic)
o AC/DC 24 V input
o AC 110 V input
o AC 220 V input
Input analog : Input Point Linear
• 0 – 10 V DC
• -10 V DC – 10 V DC
• 4 – 20 mA DC
- Output unit
Output digital : Output Point Digital 1.
o Relay Output
o AC 110 V output
o AC 220 V output
o DC 24 V output,tipe PNP dan tipe NPN.
Output analog : Output Point Linier
• 0 – 1 V DC
• -10 V DC – 10 V DC
• 4 – 20 mA DC
- Peripheral
Yang termasuk dalam peripheral adalah :
1. SSS (Sysmac Support Software)
2. PROM writer
3. GPC (Graphic Programming Console)
4. FIT (Factory Intelegent Terminal)
Perangkat Keras Programmable Logic Controller
Programmable Logic Controller dapat berarti sebagai alat pengendali logika yang dapat diprogram. PLC ini merupakan perangkat kontrol yang menerima data input dari luar yang ditransfer dalam bentuk keputusan yang bersifat logika dan disimpan dalam memori. PLC mempunyai perangkat keras yang berupa CPU (Central Processing Unit), modul input dan output, memori serta piranti program.
Ketika PLC bekerja , saat itu juga PLC mengakses data input dan output, menjalankan program instruksi, serta menjalankan peralatan eksternal.
Central Processing Unit
Central Processing Unit (CPU) merupakan pusat pengolah dan pengontrol data dari seluruh sistem kerja PLC. Proses yang dilakukan oleh CPU ini antara lain adalah mengontrol semua operasi, mengolah program yang ada dalam memori, serta mengatur komunikasi antara input-output, memori dan CPU melalui sistem BUS. CPU juga berfungsi menjalankan dan mengolah fungsi-fungsi yang diinginkan berdasarkan program yang telah ditentukan.
Memori
Agar PLC dapat bekerja sesuai harapan maka dibutuhkan suatu program untuk menjalankannya. Program tersebut harus disimpan dengan cara tertentu agar PLC dapat mengakses perintah-perintah sesuai yang diinstruksikan. Disamping itu juga diperlukan untuk menyimpan data sementara selama pelaksanaan program.
Model Input Output
Model input output merupakan piranti yang menghubungkan antara PLC dengan peralatan yang dikendalikannya. Sebagai contoh pada PLC OMRON rata-rata mempunyai 16 built-in input yang terpasang pada unit 0 CH ( zero channel ). Namun demikian jumlah ini dapat ditambah dengan memasang unit ekspansi I/O. Model input atau output tambahan ini dapat dipasang secara bebas sesuai dengan kebutuhan.
Programming Console
Perangkat ini merupakan panel pemrograman yang didalamnya terdapat RAM (Random Access Memory) yang berfungsi sebagai tempat penyimpanan semi permanen pada sebuah program yang sedang dibuat atau dimodifikasi. Program yang dituliskan ke dalam console harus dalam bentuk mnemonic. Perangkat ini dapat dihubungkan langsung ke CPU dengan menggunakan kabel ekstention yang dapat dipasang dan dilepas setiap saat. Apabila proses eksekusi program telah melewati satu putaran maka panel (Programming Console) ini dapat dicabut dan dipindahkan ke CPU lain, sedangkan CPU yang pertama tadi masih tetap bisa untuk menjalankan programnya, tetapi harus pada posisi RUN atau MONITOR
intruksi dasar untuk PLC Omron dapat dibaca di "sini"
semoga bermanfaat, http://dunia-listrik.blogspot.com
Sinkronisasi
26 Nov 2009, 3:51 pm
Sinkronisasi adalah suatu cara untuk menghubungkan dua sumber atau beban Arus Bolak-Balik (AC). Sumber AC tersebut antara lain generator dan beban adalah transformer yang akan digabungkan atau diparalel dengan tujuan untuk meningkatkan keandalan dan kapasitas sistem tenaga listrik, seperti telah dijelaskan pada artikel “metode paralel generator sinkron”Pada gambar 1 diperlihatkan 2 buah generator pada satu busbar, generator #1 dalam keadaan terbuka dan akan diparalel atau disinkronkan ke busbar dimana generator #2 telah masuk (telah sinkron dengan jaringan/busbar).
Gambar 1. 2 generator dalam satu busbar.
Untuk dapat terjadi proses sinkronisasi generator #1 ke busbar, maka dibutuhkan parameter yang harus terpenuhi oleh generator #1, yaitu:
1. Nilai Tegangan yang sama antara tegangan Generator #1 dengan tegangan busbar.
2. Nilai Frekuensi yang sama antara Generator #1 dan busbar, di Indonesia digunakan frekuensi 50 Hz.
3. Sudut phase yang sama, vector sudut phase dari generator #1 harus sama dengan vector sudut pase pada busbar.
4. Phase Sequence yang sama, terminal RST generator #1 harus dihubungkan dengan terminal RST busbar.
Gambar 2. 2 Sumber dengan sudut phase yang sama.
Gambar 3. Proses penyamaan sudut phase.
Untuk memenuhi persyaratan sinkron tersebut dilakukan dengan cara mengatur kecepatan putar shaft generator dan tegangan keluaran generator. Circuit Breaker (PMT) dari Generator #1 dapat dimasukan jika persyaratan sinkron terpenuhi
Jenis Sinkronisasi
Seperti telah dijelaskan diawal, bahwa sinkronisasi adalah proses untuk menyamakan tegangan, frekuensi, sudut phase dan sequence phase antara 2 sumber daya AC. Maka berdasarkan arah atau susunan peralatan pada sistem tenaga listrik, sinkronisasi dibagi menjadi 2 jenis, yaitu:
1. Forward Synchronization (sinkronisasi maju), yaitu proses sinkronisasi generator kedalam sistem atau busbar.
2. reverse Synchronization atau backward synchronization (sinkronisasi terbalik), biasanya terjadi pada sistem tenaga listrik disuatu pabrik, dimana suatu jaringan suplai akan digabungkan kedalam suatu jaringan sistem atau busbar yang ada. Pada kondisi ini tidak dimungkinkan untuk mengatur parameter sinkron pada sisi incoming (jaringan yang akan disinkronkan), yang terpenting CB (PMT) dari beban-beban pada jaringan suplai (grid supply) dalam keadaan terbuka.
Peralatan Instrumentasi Untuk Proses Sinkronisasi
Double Voltmeter
Adalah voltmeter dengan tampilan 2 pengukuran tegangan yaitu tegangan dari peralatan yang akan disinkron (generator) dan tegangan sistem yang bekerja simultan.
Double Frequency Meter
Menampilkan nilai frekuensi dari kedua sumber AC.
Synchroscope
Alat yang digunakan untuk mengetahui sudut phase dari kedua sumber. Terdiri dari jarum berputar (rotating pointer), jika jarum berputar tersebut berada pada posisi tepat di jam 12, maka sudut phase dari kedua sumber sama dengan nol dan dapat dikatakan kedua sumber “sefase”, dalam sudut phase yang sama.
Phase Sequence Indikator
Alat ini sama dengan yang digunakan untuk mengetahui sequence phase dari motor induksi. Dilengkapi dengan jarum berputar (rotating pointer), jika jarum berputar searah jarum jam, maka dapat dikatakan memiliki sequence positif RST dan jika berputar sebaliknya ber-sequence negative atau RTS.
Namun biasanya peralatan Phase Sequence tidak diikut sertakan di panel sinkron.
Semoga bermanfaat, Hage – http://dunia-listrik.blogspot.com
Pemeliharaan Switchgear
25 Nov 2009, 3:13 pm
Sumber NETA 2001
PEMELIHARAAN SWITCHGEAR
Frekwensi pemeliharaan yang dianjurkan akan tergantung pada kondisi lingkungan dan operasi, sehingga tidak ada ketentuan hokum yang tetap dapat mengatur semua penerapan. Inspeksi tahunan yang menyeluruh pada switchgear assembly, termasuk elemen withdrawable pada saat tiga tahun pertama setelah operasi, yang merupakan anjuran minimum jika tidak ada criteria lain yang diketahui. Frekwensi inspeksi dapat bertambah atau berkurang tergantung pada observasi dan pengalaman. Hal yang baik adalah mengikuti rekomendasi pabrikan untuk melaksanakan inspeksi dan pemeliharaan sampai kita bisa menentukan sendiri.
Faktor berikut ini yang akan mempengaruhi keputusan kapan untuk inspeksi:
1). Skedul shutdown (turn around).
2). Emergency Shutdown
3). Kondisi tidak normal atau tidak biasa.
4). Terjadi gangguan pada penyulang atau bus.
5). Kondisi atmosfir yang ekstrim seperti: panas, dingin, heavy cold, rain, snow high wind, fog, smog, salt spray, high humidity, perubahan temperatur yang tidak biasa dan lain-lain.
6). Persyaratan dan jadwal pemeliharaan.
Inspeksi sebagian mungkin saja dilakukan jika bagian lain tidak diperbolehkan untuk tidak beroperasi.
Sumber : NFPA 70B
PROSEDUR INSPEKSI DAN PENGUJIAN
1. Pengamatan fisik, kondisi electrical, and mechanical termasuk adanya moisture atau corona.
2. Pengamatan angker, alignment, pentanahan dam area clearances yang diperlukan.
3. Sebelum membersihkan unit, lakukan, jika diperlukan.
4. Pembersihan unit.
5. Verifikasi ukuran fuse dan atau PMTdan jenis sesuai dengan gambar dan study koordinasi.
6. Verifikasi bahwa perbandingan trafo arus dan trafo tegangan sesuai dengan gambar.
7. Amati koneksi baut terhadap tahanan tinggi (hih resistance) dengan menggunakan metode berikut ini.:
(1) Gunakan ohm meter tahanan rendah.
(2) Verifikasi kekencangan baut dengan menggunakan torque-wrench.
(3) Lakukan thermographic survey untuk instalasi yang memungkinkan untuk penggunaan alat tersebut
8. Yakinkan bahwa operasi dan urutannya benar pada sistem electrical dan mechanical interlock.
9. Persyaratan pelumasan
(1) Gunakan pelumas yang cocok untuk bagian bergerak yang dialiri arus
(2) Gunakan pelumas yang cocok untuk bagian permukaan bagian bergerak atau permukaan untuk meluncur.
10. Lakukan pengujian as left Test
11. Amati isolasi terhadap adanya kerusakan fisik atau permukaan yang terkontaminasi.
12. Verifikasi instalasi dan operasi barier dan shutter.
13. Lakukan percobaan kerja komponen-komponen aktifnya.
14. Amati perlengkapan indikasi mekanis dapat bekerja dengan benar.
15. Lakukan inspeksi visual dan mekanikal untuk trafo instrument.
17. Inspeksi kendali trafo daya.
(1) Amati kerusakan fisik, isolasi pecah/retak, kabel yang rusak, kekencangan koneksi, kerusakan pada kawat dan seluruh kondisi umum lainnya.
(2) Verifikasi bahwa rating fuse di isisi primer dan sekunder atau CB/Fuse sesuai dengan gambar.
(3) Verifikasi fungsi dari alat pemisah draw-out dan kontak pentanahan dan interlocks.
ELECTRICAL TESTS
1. Lakukan pengujian listrik terhadap trafo instrument.
2. Lakukan pengujian resistance terhadap tanah.
3. Lakukan pengukuran resistance melalui koneksi baut dengan menggunakan ohmmeter tahanan rendah..
4. Lakukan pengujian tahanan isolasi pada masing-masing bagian rel (bus) terhadap fasa ke fasa dan fasa ke tanah,
5. Lakukan pengujian tegangan lebih (overpotential) pada masing-masing seksi rel terhadap tanah dengan fasa yang diuji tidak ditanahkan,
6. Lakukan pengujian tahan isolasi pada kabel penghantar kontrol terhadap tanah. Trapkan tegangan 500 VDC untuk sistem dengan rating 300 Volt dan tegangan penguji 1000V untuk tegangan kerja kabel 600V.. Lama pengujian hanya satu menit. Untuk unit-unit dengan komponen solid state atau peralatan kontrrol yang tidak dapat menerima tegangan yang diterapkan, maka agar dianjurkan untuk mengikuti rekomendasi pabrikan.
7. Lakukan pengujian fungsi sistem.
8. Control Power Transformers
(1). Lakukan pengujian tahanan isolasi (insulation-resistance). Lakukan pengukuran terhadap kumparan ke kumparan dan masing-masing kumparan ke tanah. Tegangan pengujian harus sesuai dengan sistem tegangan switchgear tersebut (PT), atau ikuti anjuran pabrikan.
(2). Verifikasi kebenaran fungsi relay pengendali pemindahan yang ditempatkan di switchgear jika ada mempunya beberapa sumber.
9. Voltage Transformers
(1). Lakukan pengujian tahanan isolasi. Lakukan pengukuran terhadap lilitan ke lilitan dan masing-masing lilitan ke tanah. Tegangan pengujian harus sesuai dengan sistem tegangannya atau ikuti anjuran pabrikan.
(2). Verifikasi tegangan-tegangan sekundaer.
10. Verifikasi operasi pemanas kompartement switchgear/switchboard.
TEST VALUES
1. Bandingkan resistansi koneksi rel ke nilai dari koneksi yang serupa.
2. Torsi pengencangan baut harus sesuai dengan standar dari ukuran baut tersebut.
3. Nilai-nilai Microhm atau millivolt agar tidak boleh melampaui nilaai-nilai tertingi dari batas normal yang dikeluarkan pabrikan..
4. Nilai-nilai tahanan isolasi untuk rel dan kontrol trafo-daya agar sesuai dengan data pabrikan. Pengujian over potential agar tidak dilakukan sampai nilai isolasi mencapai di atas nilai minimum.
5. Isolasi bus agar tahan terhadap pengujian over-potential tegangan yang diterapkan.
6. Kabel kontrol nilai minimum isolasi resistance agar dapat dibandingkan terhadap nilai sebelumnya hasilnya tidak boleh lebih kecil dari 2 mega ohm.
Semoga bermanfaat, diposting oleh: RSM untuk http://dunia-listrik.blogspot.com
Hukum-Hukum Dasar Listrik
24 Nov 2009, 1:54 pm
Dalam dunia listrik dikenal beberapa hukum-hukum dasar listrik, yaitu:
1. Hukum Faraday
2. Hukum Ampere-Biot-Savart
3. Hukum Lenz
4. Prinsip Konversi Energi Elektromekanik
Kesemua hukum diatas, bersama dengan hukum kekekalan energi akan menjelaskan mengenai prinsip kerja dasar dari suatu mesin listrik dinamis.
Artikel kali ini akan menjelaskan secara sederhana hubungan kesemua hukum tersebut. Selamat membaca dan semoga bermanfaat.
Hukum Faraday
Michael faraday (1791-1867), seorang ilmuwan jenius dari inggris menyatakan bahwa:
1. Jika sebuah penghantar memotong garis-garis gaya dari suatu medan magnetik (flux) yang konstan, maka pada penghantar tersebut akan timbul tegangan induksi.
2. Perubahan flux medan magnetik didalam suatu rangkaian bahan penghantar, akan menimbulkan tegangan induksi pada rangkaian tersebut.
Kedua pernyataan beliau diatas menjadi hukum dasar listrik yang menjelaskan mengenai fenomena induksi elektromagnetik dan hubungan antara perubahan flux dengan tegangan induksi yang ditimbulkan dalam suatu rangkaian, aplikasi dari hukum ini adalah pada generator. Gambar 1 akan menjelaskan mengenai fenomena tersebut.
Gambar 1. Hukum Faraday, Induksi Elektromagnetik.
Hukum Ampere-Biot-Savart
3 orang ilmuwan jenius dari perancis, Andre Marie Ampere (1775-1863), Jean Baptista Biot (1774-1862) dan Victor Savart (1803-1862) menyatakan bahwa:
“Gaya akan dihasilkan oleh arus listrik yang mengalir pada suatu penghantar yang berada diantara medan magnetik”
Hal ini juga merupakan kebalikan dari hukum faraday, dimana faraday memprediksikan bahwa tegangan induksi akan timbul pada penghantar yang bergerak dan memotong medan magnetik. Hukum ini diaplikasikan pada mesin-mesin listrik, dan gambar 2 akan menjelaskan mengenai fenomena tersebut.
Gambar 2. Hukum Ampere-Biot-Savart, Gaya induksi Elektromagnetik.
Hukum Lenz
Pada tahun 1835 seorang ilmuwan jenius yang dilahirkan di Estonia, Heinrich Lenz (1804-1865) menyatakan bahwa:
“arus induksi elektromagnetik dan gaya akan selalu berusaha untuk saling meniadakan (gaya aksi dan reaksi)”
Sebagai contoh, jika suatu penghantar diberikan gaya untuk berputar dan memotong garis-garis gaya magnetik, maka pada penghantar tersebut akan timbul tegangan induksi (hukum faraday). Kemudian jika pada ujung-ujung penghantar tersebut saling dihubungkan maka akan mengalir arus induksi, dan arus induksi ini akan menghasilkan gaya pada penghantar tersebut (hukum ampere-biot-savart). Yang akan diungkapkan oleh Lenz adalah gaya yang dihasilkan tersebut berlawanan arah dengan arah gerakan penghantar tersebut, sehingga akan saling meniadakan.
Hukum Lenz inilah yang menjelaskan mengenai prinsip kerja dari mesin listrik dinamis (mesin listrik putar) yaitu generator dan motor.
Gambar 3. Hukum Lenz- gaya aksi dan reaksi.
Konversi Energi Elektromekanik
Ketiga hukum dasar listrik diatas terjadi pada proses kerja dari suatu mesin listrik dan hal ini merupakan prinsip dasar dari konversi energi. Secara garis besar, elektromekanik dari mesin listrik dinamis dinyatakan:
“Semua energi listrik dan energi mekanik mengalir kedalam mesin, dan hanya sebagian kecil saja dari energi listrik dan energi mekanik yang mengalir keluar mesin (terbuang) ataupun disimpan didalam mesin itu sendiri, sedangkan energi yang terbuang tersebut dalam bentuk panas”
Sedangkan hukum kekelan energi pertama menyatakan bahwa:
“energi tidak dapat diciptakan, namun dapat berubah bentuk dari satu bentuk energi ke bentuk energi lainnya”
Aplikasi dari 4 dasar prinsip kerja mesin listrik dinamis dan hukum kekalan energi digambarkan sebagai berikut:
Gambar 4. Prinsip Konversi Energi Elektromekanik.
Tanda positif (+) menunjukkan energi masuk, sedangkan tanda negatif (-) menunjukkan energi keluar. Panas yang dihasilkan dari suatu mesin yang sedang melakukan proses selalu dalam tanda negatif (-).
Sedangkan untuk energi yang tersimpan, tanda positif (+) menujukkan peningkatan energi yang tersimpan, sedangkan tanda negatif (-) menunjukkan pengurangan energi yang tersimpan.
Keseimbangan dari bentuk-bentuk energi diatas tergantung dari nilai efisiensi mesin dan sistem pendinginannya.
semoga bermanfaat, http://dunia-listrik.blogspot.com
Animasi Generator DC dan Generator AC
24 Nov 2009, 1:30 am
Animasi kali ini mengenai prinsip kerja generator, baik itu generator DC ataupun generator AC. Prinsip kerja untuk generator DC pada dasarnya tidak berbeda dengan motor DC, hanya saja pada generator untuk lilitan rotornya akan menghasilkan energi listrik, sementara pada motor lilitan rotornya mendapatkan suplai energi listrik, seperti telah dibahas pada artikel "Generator DC" dan untuk generator AC telah dibahas pada artikel Generator sinkron dan Prinsip Kerja generator sinkron.
Melalui animasi ini anda dapat memahami prinsip kerja generator DC dan grafik fungsi dari tegangan DC terhadap waktu.
Generator AC
animasi yang kedua adalah mengenai prinsip kerja generator AC, untuk teori dasarnya anda dapat membaca artikel "Generator Sinkron".
Animasi ini akan menampilkan proses kerja dari suatu generator AC, disertai dengan grafik fungsi tegangan AC terhadap waktu.
terima kasih untuk Universitas New South Wales, Australia
Semoga bermanfaat,
HaGe - http://dunia-listrik.blogspot.com
Project DL-1 dan Author Baru di Dunia Listrik
14 Nov 2009, 10:04 pm
"Jangan hanya kita bayangkan jika suatu saat nanti, ada situs teknik elektro yang dikelola oleh mereka yang bergerak dalam bidang pendidikan, engineering, konsultan, teknisi, operator, dll....ALL in ONE....mulai dari tutorial, analisa, trouble shooting, cara perawatan maupun konsultasi yang berada dalam satu situs...Jangan hanya bayangkan, tapi mari kita jadikan kenyataan"Blog dunia listrik dan forum dunia listrik memiliki project untuk mengajak rekan-rekan dari berbagi profesi atau siapapun yang memiliki keinginan untuk berbagi ilmu dan keahlian dalam bidang teknik elektro, untuk bergabung menjadi AUTHOR DUNIA LISTRIK.
Project yang dinamakan "PROJECT DL-1" ini bertujuan untuk lebih meningkatkan kualitas materi dan artikel yang diterbitkan oleh blog dunia listrik, Sehingga Blog Dunia Listrik ini diharapkan akan dapat menjadi sumber referensi bagi mereka yang ingin mendapatkan informasi seputar teori-teori teknik elektro dan penerapannya. Sedangkan untuk Forum Dunia Listrik dapat menjadi ajang pencerahan untuk berbagi pengalaman.
Ide untuk menjadikan Blog dunia listrik ini menjadi terbuka datang dari Bapak Rasam Syamsudin, yang awalnya mengirimkan e-mail permohonan untuk menerbitkan artikel di blog dunia listrik. Hal itu menginspirasi saya agar dunia listrik tidak hanya berisi tutorial atau teori-teori saja, namun dapat dilengkapi dengan materi yang berisi aplikasi atau penerapannya yang dibimbing oleh orang-orang yang memang dapat diandalkan.
Jika anda berminat, silahkan hubungi: dunia.listrik[at]gmail[dot]com
dengan subjek email: "Menjadi Author"
sertakan pula latar-belakang pengalaman anda, yang nantinya berguna bagi kami untuk memetakan kekuatan author sebagai satu team.
Diharapkan untuk memiliki akun gmail (wajib), yang nantinya digunakan sebagai login id ke blog dunia listrik.
"Namun saat ini dunia listrik tidak dapat memberikan profit apapun bagi rekan-rekan atas materi yang diterbitkan, jika bergabung menjadi author".
Saat ini author di dunia-listrik.blogspot.com, telah bertambah satu dengan bergabungnya:
"Bpk. Rasam Syamsudin" - RSM
Semoga ada rekan-rekan lainnya yang mau bergabung, sehingga project DL-1 ini dapat berjalan dengan baik dan sesuai dengan yang diharapkan.
Terima kasih saya ucapkan kepada Bapak Rasam Syamsudin atas emailnya yang menginspirasi saya dan atas jawaban dari komentar-komentar para pengunjung dibeberapa artikel.
Bagi rekan-rekan pengunjung, Untuk melakukan tanya jawab diharapkan untuk mendiskusikannya di Forum Dunia Listrik.
Terima Kasih,
Klasifikasi Saluran Transmisi Berdasarkan Tegangan
7 Nov 2009, 1:31 pm
Selama ini ada pemahaman bahwa yang dimaksud transmisi adalah proses penyaluran energi listrik dengan menggunakan tegangan tinggi saja. Bahkan ada yang memahami bahwa transmisi adalah proses penyaluran energi listrik dengan menggunakan tegangan tinggi dan melalui saluran udara (over head line). Namun sebenarnya, transmisi adalah proses penyaluran energi listrik dari satu tempat ke tempat lainnya, yang besaran tegangannya adalah Tegangan Ultra Tinggi (UHV), Tegangan Ekstra Tinggi (EHV), Tegangan Tinggi (HV), Tegangan Menengah (MHV), dan Tegangan Rendah (LV).
Sedangkan Transmisi Tegangan Tinggi, adalah:
• Berfungsi menyalurkan energi listrik dari satu gardu induk ke gardu induk lainnya.
• Terdiri dari konduktor yang direntangkan antara tiang-tiang (tower) melalui isolator-isolator, dengan sistem tegangan tinggi.
• Standar tegangan tinggi yang berlaku di Indonesia adalah : 30 KV, 70 KV dan 150 KV.
Beberapa hal yang perlu diketahui:
• Transmisi 30 KV dan 70 KV yang ada di Indonesia, secara berangsur-angsur mulai ditiadakan (tidak digunakan).
• Transmisi 70 KV dan 150 KV ada di Pulau Jawa dan Pulau lainnya di Indonesia. Sedangkan transmisi 275 KV dikembangkan di Sumatera.
• Transmisi 500 KV ada di Pulau Jawa.
Di Indonesia, kosntruksi transmisi terdiri dari :
• Menggunakan kabel udara dan kabel tanah, untuk tegangan rendah, tegangan menengah dan tegangan tinggi.
• Menggunakan kabel udara untuktegangan tingg dan tegangan ekstra tinggi.
Berikut ini disampaikan pembahasan tentang transmisi ditinjau dari klasifikasi tegangannya:
1. SALURAN UDARA TEGANGAN EKSTRA TINGGI (SUTET) 200 KV – 500 KV
• Pada umumnya digunakan pada pembangkitan dengan kapasitas di atas 500 MW.
• Tujuannya adalah agar drop tegangan dan penampang kawat dapat direduksi secara maksimal, sehingga diperoleh operasional yang efektif dan efisien.
• Permasalahan mendasar pembangunan SUTET adalah: konstruksi tiang (tower) yang besar dan tinggi, memerlukan tapak tanah yang luas, memerlukan isolator yang banyak, sehingga pembangunannya membutuhkan biaya yang besar.
• Masalah lain yang timbul dalam pembangunan SUTET adalah masalah sosial, yang akhirnya berdampak pada masalah pembiayaan, antara lain: Timbulnya protes dari masyarakat yang menentang pembangunan SUTET, Permintaan ganti rugi tanah untuk tapak tower yang terlalu tinggi tinggi, Adanya permintaan ganti rugi sepanjang jalur SUTET dan lain sebagainya.
• Pembangunan transmisi ini cukup efektif untuk jarak 100 km sampai dengan 500 km.
2. SALURAN UDARA TEGANGAN TINGGI (SUTT) 30 KV – 150 KV
• Tegangan operasi antara 30 KV sampai dengan 150 KV.
• Konfigurasi jaringan pada umumnya single atau double sirkuit, dimana 1 sirkuit terdiri dari 3 phasa dengan 3 atau 4 kawat. Biasanya hanya 3 kawat dan penghantar netralnya digantikan oleh tanah sebagai saluran kembali.
• Apabila kapasitas daya yang disalurkan besar, maka penghantar pada masing-masing phasa terdiri dari dua atau empat kawat (Double atau Qudrapole) dan Berkas konduktor disebut Bundle Conductor.
• Jika transmisi ini beroperasi secara parsial, jarak terjauh yang paling efektif adalah 100 km.
• Jika jarak transmisi lebih dari 100 km maka tegangan jatuh (drop voltaje) terlalu besar, sehingga tegangan diujung transmisi menjadi rendah.
• Untuk mengatasi hal tersebut maka sistem transmisi dihubungkan secara ring system atau interconnection system. Ini sudah diterapkan di Pulau Jawa dan akan dikembangkan di Pulau-pulau besar lainnya di Indonesia.
3. SALURAN KABEL TEGANGAN TINGGI (SKTT) 30 KV – 150 KV
SKTT dipasang di kota-kota besar di Indonesia (khususnya di Pulau Jawa), dengan beberapa pertimbangan :
• Di tengah kota besar tidak memungkinkan dipasang SUTT, karena sangat sulit mendapatkan tanah untuk tapak tower.
• Untuk Ruang Bebas juga sangat sulit dan pasti timbul protes dari masyarakat, karena padat bangunan dan banyak gedung-gedung tinggi.
• Pertimbangan keamanan dan estetika.
• Adanya permintaan dan pertumbuhan beban yang sangat tinggi.
Jenis kabel yang digunakan:
• Kabel yang berisolasi (berbahan) Poly Etheline atau kabel jenis Cross Link Poly Etheline (XLPE).
• Kabel yang isolasinya berbahan kertas yang diperkuat dengan minyak (oil paper impregnated).
Inti (core) kabel dan pertimbangan pemilihan:
• Single core dengan penampang 240 mm2 – 300 mm2 tiap core.
• Three core dengan penampang 240 mm2 – 800 mm2 tiap core.
• Pertimbangan fabrikasi.
• Pertimbangan pemasangan di lapangan.
Kelemahan SKTT:
• Memerlukan biaya yang lebih besar jika dibanding SUTT.
• Pada saat proses pembangunan memerlukan koordinasi dan penanganan yang kompleks, karena harus melibatkan banyak pihak, misal : pemerintah kota (Pemkot) sampai dengan jajaran terbawah, PDAM, Telkom, Perum Gas, Dinas Perhubungan, Kepolisian, dan lain-lain.
Panjang SKTT pada tiap haspel (cable drum), maksimum 300 meter. Untuk desain dan pesanan khusus, misalnya untuk kabel laut, bisa dibuat tanpa sambungan sesuai kebutuhan.
Pada saat ini di Indonesia telah terpasang SKTT bawah laut (Sub Marine Cable) dengan tegangan operasi 150 KV, yaitu:
• Sub marine cable 150 KV Gresik – Tajungan (Jawa – Madura).
• Sub marine cable 150 KV Ketapang – Gilimanuk (Jawa – Bali).
Beberapa hal yang perlu diketahui:
• Sub marine cable ini ternyata rawan timbul gangguan.
• Direncanakan akan didibangun sub marine cable Jawa – Sumatera.
• Untuk Jawa – Madura, saat ini sedang dibangun SKTT 150 KV yang dipasang (diletakkan) di atas Jembatan Suramadu.
4. SALURAN UDARA TEGANGAN MENENGAH (SUTM) 6 KV – 30 KV
• Di Indonesia, pada umumnya tegangan operasi SUTM adalah 6 KV dan 20 KV. Namun secara berangsur-angsur tegangan operasi 6 KV dihilangkan dan saat ini hampir semuanya menggunakan tegangan operasi 20 KV.
• Transmisi SUTM digunakan pada jaringan tingkat tiga, yaitu jaringan distribusi yang menghubungkan dari Gardu Induk, Penyulang (Feeder), SUTM, Gardu Distribusi, sampai dengan ke Instalasi Pemanfaatan (Pelanggan/ Konsumen).
• Berdasarkan sistem pentanahan titik netral trafo, efektifitas penyalurannya hanya pada jarak (panjang) antara 15 km sampai dengan 20 km. Jika transmisi lebih dari jarak tersebut, efektifitasnya menurun, karena relay pengaman tidak bisa bekerja secara selektif.
• Dengan mempertimbangkan berbagai kondisi yang ada (kemampuan likuiditas atau keuangan, kondisi geografis dan lain-lain) transmisi SUTM di Indonesia melebihi kondisi ideal di atas.
5. SALURAN KABEL TEGANGAN MENENGAH (SKTM) 6 KV – 20 KV
Ditinjau dari segi fungsi , transmisi SKTM memiliki fungsi yang sama dengan transmisi SUTM. Perbedaan mendasar adalah, SKTM ditanam di dalam tanah.
Beberapa pertimbangan pembangunan transmisi SKTM adalah:
• Kondisi setempat yang tidak memungkinkan dibangun SUTM.
• Kesulitan mendapatkan ruang bebas (ROW), karena berada di tengah kota dan pemukiman padat.
• Pertimbangan segi estetika.
Beberapa hal yang perlu diketahui:
• Pembangunan transmisi SKTM lebih mahal dan lebih rumit, karena harga kabel yang jauh lebih mahal dibanding penghantar udara dan dalam pelaksanaan pembangunan harus melibatkan serta berkoordinasi dengan banyak pihak.
• Pada saat pelaksanaan pembangunan transmisi SKTM sering menimbulkan masalah, khususnya terjadinya kemacetan lalu lintas.
• Jika terjadi gangguan, penanganan (perbaikan) transmisi SKTM relatif sulit dan memerlukan waktu yang lebih lama jika dibandingkan SUTM.
• Hampir seluruh (sebagian besar) transmisi SKTM telah terpasang di wilayah PT. PLN (Persero) Distribusi DKI Jakarta & Tangerang.
6. SALURAN UDARA TEGANGAN RENDAH (SUTR) 40 VOLT – 1000 VOLT
Transmisi SUTR adalah bagian hilir dari sistem tenaga listrik pada tegangan distribusi di bawah 1000 Volt, yang langsung memasok kebutuhan listrik tegangan rendah ke konsumen. Di Indonesia, tegangan operasi transmisi SUTR saat ini adalah 220/ 380 Volt.
Radius operasi jaringan distribusi tegangan rendah dibatasi oleh:
• Susut tegangan yang disyaratkan.
• Luas penghantar jaringan.
• Distribusi pelanggan sepanjang jalur jaringan distribusi.
• Sifat daerah pelayanan (desa, kota, dan lain-lain).
• susut tegangan yang diijinkan adalah + 5% dan – 10 %, dengan radius pelayanan berkisar 350 meter.
Saat ini transmisi SUTR pada umumnya menggunakan penghantar Low Voltage Twisted Cable (LVTC).
7. SALURAN KABEL TEGANGAN RENDAH (SKTR) 40 VOLT – 1000 VOLT
Ditinjau dari segi fungsi, transmisi SKTR memiliki fungsi yang sama dengan transmisi SUTR. Perbedaan mendasar adalah SKTR di tanam didalam di dalam tanah. Jika menggunakan SUTR sebenarnya dari segi jarak aman/ ruang bebas (ROW) tidak ada masalah, karena SUTR menggunakan penghantar berisolasi.
Penggunaan SKTR karena mempertimbangkan:
• Sistem transmisi tegangan menengah yang ada, misalnya karena menggunakan transmisi SKTM.
• Faktor estetika.
Oleh karenanya transmisi SKTR pada umumnya dipasang di daerah perkotaan, terutama di tengah-tengah kota yang padat bangunan dan membutuhkan aspek estetika.
Dibanding transmisi SUTR, transmisi SKTR memiliki beberapa kelemahan, antara
lain:
• Biaya investasi mahal.
• Pada saat pembangunan sering menimbulkan masalah.
• Jika terjadi gangguan, perbaikan lebih sulit dan memerlukan waktu relatif lama untuk perbaikannya.
Semoga bermanfaat,*** HaGe *** http://dunia-listrik.blogspot.com
PLN Bangun Interkoneksi Sumatera-Malaysia
27 Oct 2009, 11:18 am
PT Perusahaan Listrik Negara bekerja sama dengan Tenaga Nasional Berhad, perusahaan tenaga listrik milik pemerintah Malaysia, membangun jaringan interkoneksi Sumatera-Malaysia sepanjang 100-200 kilometer.
Direktur Perencanaan dan Teknologi PLN Bambang Praptono mengatakan, pembangunan interkoneksi tersebut untuk pertukaran listrik dengan cara memindahkan aliran listrik kedua negara pada saat beban puncak. Tukar menukar pasokan listrik bisa sebesar 600 Megawatt pada 2015 mendatang.
"Prinsipnya bukan Indonesia mengirim listrik, tapi kerja sama pertukaran listrik waktu beban puncak, Malaysia pada siang hari diberi 300 MW, dan malam hari Malaysia mengembalikan 300 MW," kata Bambang di Kantor PLN Pusat, Jalan Trunojoyo, Jakarta, Selasa 27 Oktober 2009.
Menurut dia, dengan adanya kerja sama ini, PLN tidak perlu lagi mengoperasikan unit-unit pembangkit yang menggunakan bahan bakar minyak, sehingga dapat mengurangi biaya pokok penyediaan dan bisa mengamankan pasokan listrik.
Bambang menjelaskan, titik serah pasokan dimulai dari Sumatera. Sedangkan untuk jarak kabel interkoneksi akan melalui jalur laut dan darat. "Rutenya masih kami bicarakan," ujarnya.
Untuk pendanaan pembangunan jaringan transmisi ini, diperkirakan menelan investasi sekitar US$ 300 juta. "Saat ini sudah ada beberapa pihak yang menawarkan pinjaman, di antaranya Bank Pembangunan Asia (ADB), Bank Dunia, serta Japan International Corporation Agency."
Bambang menargetkan, pada 2012 pembangunan jaringan transmisi ini sudah harus dibangun, sehingga target pertukaran listrik pada 2015 bisa direalisasikan. Saat ini PLN juga sudah memiliki kerja sama serupa dengan dibangunnya jaringan transmisi listrik yang menghubungkan Serawak dan Pontianak, yaitu Serawak Electric Company (Sesco).
Proyek ini merupakan bagian dari proyek ASEAN Power Grid (APG) di mana pada masa datang di ASEAN akan ada interkoneksi
listrik ASEAN, di antaranya Semenanjung Malaysia-Singapura, Thailand-Semenanjung Malaysia, dan Serawak-Semenanjung Malaysia.
Selain itu, Sumatera-Semenanjung Malaysia, Batam-Bintan-Singapura-Johor, Serawak-Kalimantan Barat, Filipina-Sabah,
Serawak-Sabah-Brunei, Thailand-Laos, Laos-Kamboja, Thailand-Myanmar, Vietnam-Kamboja, Laos-Vietnam, dan Thailand-Kamboja.
sumber berita: vivanews.com - Selasa, 27 Oktober 2009, 10:54 WIB
UPDATE
(Jakarta, 26 Oktober) Setelah 20 tahun melakukan studi teknis dan studi kelayakan, interkoneksi sistem kelistrikan antara pulau Sumatera dan Semenanjung Malaysia rencana akan terwujud di tahun 2015. Proyek penyambungan sistem kelistrikan itu akan menggunakan kabel bawah laut 250 kV sepanjang kurang lebih 200 kilometer dan dua set kabel bawah laut masing-masing 57 kilometer.
Interkoneksi tersebut akan mampu menyalurkan daya sebesar 600 MW. Kedua pihak, PLN dan Tenaga Nasional Berhad (TNB), perusahaan listrik Malaysia akan mengadakan pertemuan kembali untuk mendiskusikan perumusan kontrak, pendanaan, dan detil pekerjaan.
Untuk pendanaan, Bank Dunia akan dilibatkan dalam proyek yang sangat penting ini. Penandatanganan Heads of Agreement tentang hal tersebut dilakukan Jum’at (23/10) lalu antara Direktur Utama PLN Fahmi Mochtar dan President and Chief Executive Officer TNB Datuk Seri Che Khalib Mohd Noh. Proyek ini akan menjadi koneksi listrik antar dua negara yang kedua setelah terjalinnya kesepakatan interkoneksi pertama yang menghubungkan Bakun dan Kalimantan Barat.
Interkoneksi ini akan memungkinkan kedua negara, Indonesia dan Malaysia, untuk saling membantu dan mendukung pemenuhan kebutuhan listrik satu sama lain pada saat beban puncak, dimana beban puncak di semenanjung Malysia terjadi pada siang hari dan beban puncak di Sumatera terjadi pada malam hari.
sumber: PLN.co.id
Sistem-Sistem Pendukung pada GenSet
26 Oct 2009, 10:46 pm
Dalam pengoperasiannya, suatu instalasi GenSet memerlukan sistem pendukung agar dapat bekerja dengan baik dan tanpa mengalami gangguan. Secara umum sistem-sistem pendukung tersebut dibagi menjadi 3 bagian, yaitu:
1. Sistem Pelumasan
2. Sistem Bahan Bakar
3. Sistem Pendinginan
1. Sistem Pelumasan
Untuk mengurangi getaran antara bagian-bagian yang bergerak dan untuk membuang panas, maka semua bearing dan dinding dalam dari tabung-tabung silinder diberi minyak pelumas.
Cara Kerja Sistem Pelumasan
Minyak tersebut dihisap dari bak minyak 1 oleh pompa minyak 2 dan disalurkan dengan tekanan ke saluran-saluran pembagi setelah terlebih dahulu melewati sistem pendingin dan saringan minyak pelumas. Dari saluran-saluran pembagi ini, minyak pelumas tersebut disalurkan sampai pada tempat kedudukan bearing-bearing dari poros engkol, poros jungkat dan ayunan-ayunan. Saluran yang lain memberi minyak pelumas kepada sprayer atau nozzle penyemperot yang menyemprotkannya ke dinding dalam dari piston sebagai pendingin. Minyak pelumas yang memercik dari bearing utama dan bearing ujung besar (bearing putar) melumasi dinding dalam dari tabung- tabung silinder.
Minyak pelumas yang mengalir dari tempat-tempat pelumasan kemudian kembali kedalam bak minyak lagi melalui saluran kembali dan kemudian dihisap oleh pompa minyak untuk disalurkan kembali dan begitu seterusnya.
Gambar 1. Sistem Pelumasan
1. Bak minyak
2. Pompa pelumas
3. Pompa minyak pendingin
4. Pipa hisap
5. Pendingin minyak pelumas
6. Bypass-untuk pendingin
7. Saringan minyak pelumas
8. Katup by-pass untuk saringan
9. Pipa pembagi
10. Bearing poros engkol (lager duduk)
11. Bearing ujung besar (lager putar)
12. Bearing poros-bubungan
13. Sprayer atau nozzle penyemprot untuk pendinginan piston
14. Piston
15. Pengetuk tangkai
16. Tangkai penolak
17. Ayunan
18. Pemadat udara (sistem Turbine gas)
19. Pipa ke pipa penyemprot
20. Saluran pengembalian
2. Sistem Bahan Bakar
Mesin dapat berputar karena sekali tiap dua putaran disemprotkan bahan bakar ke dalam ruang silinder, sesaat sebelum, piston mencapai titik mati atasnya (T.M.A.). Untuk itu oleh pompa penyemperot bahan bakar 1 ditekankan sejumlah bahan bakar yang sebelumnya telah dibersihkan oleh saringan-bahan bakar 5, pada alat pemasok bahan bakar atau injektor 7 yang terpasang dikepala silinder. Karena melewati injektor tersebut maka bahan bakar masuk kedalam ruang silinder dalam keadaan terbagi dengan bagian-bagian yang sangat kecil (biasa juga disebut dengan proses pengkabutan)
Didalam udara yang panas akibat pemadatan itu bahan bakar yang sudah dalam keadaan bintik-bintik halus (kabut) tersebut segera terbakar. Pompa bahan bakar 2 mengantar bahan bakar dari tangki harian 8 ke pompa penyemprot bahan bakar. Bahan bakar yang kelebihan yang keluar dari injektor dan pompa penyemperot dikembalikan kepada tanki harian melalui pipa pengembalian bahan bakar.
Gambar 2. Sistem bahan bakar
1. Pompa penyemperot bahan bakar
2. Pompa bahan bakar
3. Pompa tangan untuk bahan bakar
4. Saringan bahar/bakar penyarinnan pendahuluan
5. Saringan bahan bakar/penyaringan akhir
6. Penutup bahan bakar otomatis
7. Injektor
8. Tanki
9. Pipa pengembalian bahan bakar
10. Pipa bahan bakar tekanan tinggi
11. Pipa peluap.
3. Sistem Pendinginan
Hanya sebagian dari energi yang terkandung dalam bahan bakar yang diberikan pada mesin dapat diubah menjadi tenaga mekanik sedang sebagian lagi tersisa sebagai panas. Panas yang tersisa tersebut akan diserap oleh bahan pendingin yang ada pada dinding-dinding bagian tabung silinder yang membentuk ruang pembakaran, demikian pula bagian-bagian dari kepala silinder didinginkan dengan air. Sedangkan untuk piston didinginkan dengan minyak pelumas dan panas yang diresap oleh minyak pendingin itu kemudian disalurkan melewati alat pendingin minyak, dimana panas tersebut diresap oleh bahan pendingin.
Pada mesin diesel dengan pemadat udara tekanan tinggi, udara yang telah dipadatken oleh turbocharger tersebut kemudian didinginkan oleh air didalam pendingin udara (intercooler), Pendinginan sirkulasi dengan radiator bersirip dan kipas (pendinginan dengan sirkuit)
Cara Kerja Sistem Pendingin
Pompa-pompa air 1 dan 2 memompa air kebagian-bagian mesin yarg memerlukan pendinginan dan kealat pendingin udara (intercooler) 3. Dari situ air pendingin kemudian melewati radiator dan kembali kepada pompa-pompa 1 dan 2. Didalam radiator terjadi pemindahan panas dari air pendingin ke udara yang melewati celah-celah radiator oleh dorongan kipas angin. Pada saat Genset baru dijalankan dan suhu dari bahan pendingin masih terlalu rendah, maka oleh thermostat 5, air pendingin tersebut dipaksa melalui jalan potong atau bypass 6 kembali kepompa. Dengan demikian maka air akan lebih cepat mencapai suhu yang diperlukan untuk operasi. Bila suhu tersebut telah tercapai maka air pendingin akan melalui jalan sirkulasi yang sebenarnya secara otomatis.
Gambar 3. Sistem pendinginan (sistem sirkulasi dengan 2 Sirkuit)
1. Pompa air untuk pendingin mesin
2. Pompa air untuk pendinginan intercooler
3. Inter cooler (Alat pendingin udara yang telah dipanaskan)
4. Radiator
5. Thermostat
6. Bypass (jalan potong)
7. Saluran pengembalian lewat radiator
8. Kipas.
Susunan Konstruksi Pada Generator
Gambar 4. Sistem konstruksi Generator
1. Stator
2. Rotor
3. Exciter Rotor
4. Exciter Stator
5. N.D.E. Bracket
6. Cover N.D.E
7. Bearing ‘O’ Ring N.D.E
8. Bearing N.D.E
9. Bearing Circlip N.D.E
10. D.E.Bracket?Engine Adaptor
11. D.E.Screen
12. Coupling Disc
13. Coupling Bolt
14. Foot
15. Frame Cover Bottom
16. Frame Cover Top
17. Air Inlert Cover
18. Terminal Box Lid
19. Endpanel D.E
20. Endpanel N.D.E
21. AVR
22. Side Panel
23. AVR Mounting Bracket
24. Main Rectifier Assembly – Forward
25. Main Rectifier Assembly – Reverse
26. Varistor
27. Dioda Forward Polarity
28. Dioda Reverse Polarity
29. Lifting Lug D.E
30. Lifting Lug N.D.E
31. Frame to Endbracket Adaptor Ring
32. Main Terminal Panel
33. Terminal Link
34. Edging Strip
35. Fan
36. Foot Mounting Spacer
37. Cap Screw
38. AVR Access Cover
39. AVR Anti Vibration Mounting Assembly
40. Auxiliary Terminal Assembly
Semoga bermanfaat,
HaGe – http://dunia-listrik.blogspot.com
Generator Set (GENSET)
25 Oct 2009, 9:48 pm
Ketika terjadi pemadaman catu daya utama (PLN) maka dibutuhkan suplai cadangan listrik dan pada kondisi tersebut Generator-Set diharapkan dapat mensuplai tenaga listrik terutama untuk beban-beban prioritas. Genset dapat digunakan sebagai sistem cadangan listrik atau "off-grid" (sumber daya yang tergantung atas kebutuhan pemakai). Genset sering digunakan oleh rumah sakit dan industri yang membutuhkan sumber daya yang mantap dan andal (tingkat keandalan pasokan yang tinggi), dan juga untuk area pedesaan yang tidak ada akses untuk secara komersial dipasok listrik melalui jaringan distribusi PLN yang ada.
Suatu mesin diesel generator set terdiri dari:
1. Prime mover atau pengerak mula, dalam hal ini mesin diesel (dalam bahasa inggris disebut diesel engine)
2. Generator
3. AMF (Automatic Main Failure) dan ATS (Automatic Transfer Switch)
4. Baterai dan Battery Charger
5. Panel ACOS (Automatic Change Over Switch)
6. Pengaman untuk Peralatan
7. Perlengkapan Instalasi Tenaga
Mesin Diesel
Mesin diesel termasuk mesin dengan pembakaran dalam atau disebut dengan motor bakar, ditinjau dari cara memperoleh energi termalnya (energi panas). Untuk membangkitkan listrik, sebuah mesin diesel dihubungkan dengan generator dalam satu poros (poros dari mesin diesel dikopel dengan poros generator).
Keuntungan pemakaian mesin diesel sebagai penggerak mula:
* Desain dan instalasi sederhana
* Auxilary equipment (peralatan bantu) sederhana
* Waktu pembebanan relatif singkat
Kerugian pemakaian mesin diesel sebagai Penggerak mula:
*Berat mesin sangat berat karena harus dapat menahan getaran serta kompresi yang tinggi.
* Starting awal berat, karena kompresinya tinggi yaitu sekitar 200 bar.
* Semakin besar daya maka mesin diesel tersebut dimensinya makin besar pula, hal tersebut menyebabkan kesulitan jika daya mesinnya sangat besar.
* Konsumsi bahan bakar menggunakan bahan bakar minyak yang relatif lebih mahal dibandingkan dengan pembangkit listrik yang menggunakan bahan bakar jenis lainnya, seperti gas dan batubara.
Cara Kerja Mesin Diesel
Prime mover atau penggerak mula merupakan peralatan yang berfungsi menghasilkan energi mekanis yang diperlukan untuk memutar rotor generator. Pada mesin diesel/diesel engine terjadi penyalaan sendiri, karena proses kerjanya berdasarkan udara murni yang dimampatkan di dalam silinder pada tekanan yang tinggi (± 30 atm), sehingga temperatur di dalam silinder naik. Dan pada saat itu bahan bakar disemprotkan dalam silinder yang bersuhu dan bertekanan tinggi melebihi titik nyala bahan bakar sehingga bahan bakar yang diinjeksikan akan terbakar secara otomatis. Penambahan panas atau energi senantiasa dilakukan pada tekanan yang konstan.
Tekanan gas hasil pembakaran bahan bakar dan udara akan mendorong torak yang dihubungkan dengan poros engkol menggunakan batang torak, sehingga torak dapat bergerak bolak-balik (reciprocating). Gerak bolak-balik torak akan diubah menjadi gerak rotasi oleh poros engkol (crank shaft). Dan sebaliknya gerak rotasi poros engkol juga diubah menjadi gerak bolak-balik torak pada langkah kompresi.
Berdasarkan cara menganalisa sistim kerjanya, motor diesel dibedakan menjadi dua, yaitu motor diesel yang menggunakan sistim airless injection (solid injection) yang dianalisa dengan siklus dual dan motor diesel yang menggunakan sistim air injection yang dianalisa dengan siklus diesel (sedangkan motor bensin dianalisa dengan
siklus otto).
Perbedaan antara motor diesel dan motor bensin yang nyata adalah terletak pada proses pembakaran bahan bakar, pada motor bensin pembakaran bahan bakar terjadi karena adanya loncatan api listrik yang dihasilkan oleh dua elektroda busi (spark plug), sedangkan pada motor diesel pembakaran terjadi karena kenaikan temperatur campuran udara dan bahan bakar akibat kompresi torak hingga mencapai temperatur nyala. Karena prinsip penyalaan bahan bakarnya akibat tekanan maka motor diesel juga disebut compression ignition engine sedangkan motor bensin disebut spark ignition engine.
Pada mesin diesel, piston melakukan 2 langkah pendek menuju kepala silinder pada setiap langkah daya.
1. Langkah ke atas yang pertama merupakan langkah pemasukan dan penghisapan, di sini udara dan bahan bakar masuk sedangkan poros engkol berputar ke bawah.
2. Langkah kedua merupakan langkah kompresi, poros engkol terus berputar menyebabkan torak naik dan menekan bahan bakar sehingga terjadi pembakaran. Kedua proses ini (1 dan 2) termasuk proses pembakaran.
3. Langkah ketiga merupakan langkah ekspansi dan kerja, di sini kedua katup yaitu katup isap dan buang tertutup sedangkan poros engkol terus berputar dan menarik kembali torak ke bawah.
4. Langkah keempat merupakan langkah pembuangan, disini katup buang terbuka dan menyebabkan gas akibat sisa pembakaran terbuang keluar. Gas dapat keluar karena pada proses keempat ini torak kembali bergerak naik keatas dan menyebabkan gas dapat keluar. Kedua proses terakhir ini (3 dan 4) termasuk proses pembuangan.
5. Setelah keempat proses tersebut, maka proses berikutnya akan mengulang kembali proses yang pertama, dimana udara dan bahan bakar masuk kembali.
Berdasarkan kecepatan proses diatas maka mesin diesel dapat digolongkan menjadi 3 bagian, yaitu:
1. Diesel kecepatan rendah (< 400 rpm)
2. Diesel kecepatan menengah (400 - 1000 rpm)
3. Diesel kecepatan tinggi ( >1000 rpm)
Sistem starting atau proses untuk menghidupkan/menjalankan mesin diesel dibagi menjadi 3 macam sistem starting yaitu:
1. Sistem Start Manual
Sistem start ini dipakai untuk mesin diesel dengan daya mesin yang relatif kecil yaitu < 30 PK. Cara untuk menghidupkan mesin diesel pada sistem ini adalah dengan menggunakan penggerak engkol start pada poros engkol atau poros hubung yang akan digerakkan oleh tenaga manusia. Jadi sistem start ini sangat bergantung pada faktor manusia sebagai operatornya.
2. Sistem Start Elektrik
Sistem ini dipakai oleh mesin diesel yang memiliki daya sedang yaitu < 500 PK. Sistem ini menggunakan motor DC dengan suplai listrik dari baterai/accu 12 atau 24 volt untuk menstart diesel. Saat start, motor DC mendapat suplai listrik dari baterai atau accu dan menghasilkan torsi yang dipakai untuk menggerakkan diesel sampai mencapai putaran tertentu. Baterai atau accu yang dipakai harus dapat dipakai untuk menstart sebanyak 6 kali tanpa diisi kembali, karena arus start yang dibutuhkan motor DC cukup besar maka dipakai dinamo yang berfungsi sebagai generator DC. Pengisian ulang baterai atau accu digunakan alat bantu berupa battery charger dan pengaman tegangan. Pada saat diesel tidak bekerja maka battery charger mendapat suplai listrik dari PLN, sedangkan pada saat diesel bekerja maka suplai dari battery charger didapat dari generator. Fungsi dari pengaman tegangan adalah untuk memonitor tegangan baterai atau accu. Sehingga apabila tegangan dari baterai atau accu sudah mencapai 12/24 volt, yang merupakan tegangan standarnya, maka hubungan antara battery charger dengan baterai atau accu akan diputus oleh pengaman tegangan.
3. Sistem Start Kompresi
Sistem start ini dipakai oleh diesel yang memiliki daya besar yaitu > 500 PK. Sistem ini memakai motor dengan udara bertekanan tinggi untuk start dari mesin diesel. Cara kerjanya yaitu dengan menyimpan udara ke dalam suatu botol udara. Kemudian udara tersebut dikompresi sehingga menjadi udara panas dan bahan bakar solar dimasukkan ke dalam Fuel Injection Pump serta disemprotkan lewat nozzle dengan tekanan tinggi. Akibatnya akan terjadi pengkabutan dan pembakaran di ruang bakar. Pada saat tekanan di dalam tabung turun sampai batas minimum yang ditentukan, maka kompressor akan secara otomatis menaikkan tekanan udara di dalam tabung hingga tekanan dalam tabung mencukupi dan siap dipakai untuk melakukan starting mesin diesel.
AMF (Automatic Main Failure) dan ATS (Automatic Transfer Switch)
AMF merupakan alat yang berfungsi menurunkan downtime dan meningkatkan keandalan sistem catu daya listrik. AMF dapat mengendalikan transfer Circuit Breaker (CB) atau alat sejenis, dari catu daya utama (PLN) ke catu daya cadangan (genset) dan sebaliknya. Dan ATS merupakan pelengkap dari AMF dan bekerja secara bersama-sama.
Cara Kerja AMF dan ATS
Automatic Main Failure (AMF) dapat mengendalikan transfer suatu alat dari suplai utama ke suplai cadangan atau dari suplai cadangan ke suplai utama.AMF akan beroperasi saat catu daya utama (PLN) padam dengan mengatur catu daya cadangan (genset). AMF dapat mengatur genset beroperasi jika suplai utama dari PLN mati dan memutuskan genset jika suplai utama dari PLN hidup lagi.
Baterai (baterry dan accu)
Battery merupakan suatu proses pengubahan energi kimia menjadi energi listrik yang berupa sel listrik. Pada dasarnya sel listrik terdiri dari dua buah logam/ konduktor yang berbeda dicelupkan ke dalam larutan maka akan bereaksi secara kimia dan menghasilkan gaya gerak listrik antara kedua konduktor tersebut. Proses pengisian battery dilakukan dengan cara mengalirkan arus melalui sel-sel dengan arah yang berlawanan dengan aliran arus dalam proses pengosongan sehingga sel akan dikembalikan dalam keadaan semula. Battery yang digunakan pada sistem otomatis GenSet berfungsi sebagai sumber arus DC pada starting diesel.
Battery Charger
Alat ini berfungsi untuk proses pengisian battery dengan mengubah tegangan PLN 220V atau dari generator itu sendiri menjadi 12/24 V menggunakan rangkaian penyearah. Battery Charger ini biasanya dilengkapi dengan pengaman hubung singkat (Short Circuit) berupa sekering/ fuse.
Panel ACOS
ACOS (Automatic Change Over Switch) merupakan panel pengendalian generator dan terdapat beberapa tombol yang masing-masing mempunyai fungsi yang berbeda.
Tombol pengontrol operasi Gen Set automatic, antara lain yaitu :
Off, Automatic, Trial Service, Manual Service, Manual Starting, Manual Stoping, Signal Test, Horn Off, Release, Start, Start Fault, Engine Running, Supervision On, Low Oil Pressure, Temperature To High, Generator Over Load.
Sistem Pengaman Genset
Sistem pengaman harus dapat bekerja cepat dan tepat dalam mengisolir gangguan agar tidak terjadi kerusakan fatal. Proteksi pada mesin generator ada dua macam yaitu :
1) Pengaman alarm
Bertujuan memberitahukan kepada operator bahwa ada sesuatu yang tidak normal dalam operasi mesin generator dan agar operator segera bertindak.
2) Pengaman trip
Berfungsi untuk menghindarkan mesin generator dari kemungkinan kerusakan karena ada sistem yang berfungsi tidak normal maka mesin akan stop secara otomatis.
Jenis pengaman trip antara lain :
1) Putaran lebih (over speed)
2) Temperatur air pendingin tinggi
3) Tekanan minyak pelumas rendah
4) Emergency stop
5) Reverse power
Pentanahan (grounding)
a) Pentanahan sistem, pentanahan untuk suatu titik pada penghantar arus dari sistem. Pada umumnya titik tersebut adalah titik netral dari suatu mesin, transformator, atau untuk rangkaian listrik tertentu.
b) Pentanahan peralatan sistem, pentanahan untuk suatu bagian yang tidak membawa arus dari sistem, misalnya : Semua logam seperti saluran tempat kabel, kerangka mesin, batang pemegang sakelar, penutup kotak sakelar.
Relay pengaman pada genset:
a) Relay arus lebih
Thermal Over Load Relay (TOLR) digunakan untuk melindungi motor dan perlengkapan kendali motor dari kerusakan akibat beban lebih atau terjadinya hubungan singkat antar hantaran yang menuju jaring atau antar fasa.
b) Relay tegangan lebih
bekerja bila tegangan yang dihasilkan generator melebihi batas nominalnya.
c) Relay diferensial
bekerja atas dasar perbandingan tegangan atau perbandingan arus, yaitu besarnya arus sebelum lilitan stator dengan arus yang mengalir pada hantaran yang menuju jaring-jaring.
d) Relay daya balik
berfungsi untuk mendeteksi aliran daya aktif yang masuk ke arah generator.
Sekering
berungsi untuk mengamankan peralatan atau instalasi listrik dari gangguan hubung singkat
Jika suatu sekering dilewati arus di atas arus kerjanya, maka pada waktu tertentu sekering tersebut akan lebur (putus). Besarnya arus yang dapat meleburkan suatu sekering dalam waktu 4 jam dibagi arus kerja disebut faktor peleburan berkisar 1 hingga 1,5.
*) Gambar langkah kerja piston pada mesin diesel milik gudangilmu.org
*) Gambar ATS dan AMF milik caturmukti.com
*) Gambar panel ACOS milik tredintechnologies.com
Semoga bermanfaat,
HaGe – http://dunia-listrik.blogspot.com
Fluksi Medan Magnet, Kuat Medan Magnet dan Kerapatan Fluksi Magnet
24 Oct 2009, 3:03 pm
Fluksi Medan Magnet - Medan magnet tidak bisa kasat mata namun buktinya bisa diamati dengan kompas atau serbuk halus besi. Daerah sekitar yang ditembus oleh garis gaya magnet disebut gaya medan magnetik atau medan magnetik. Jumlah garis gaya dalam medan magnet disebut fluksi magnetik.
Gambar 1. Belitan kawat berinti udara dan garis-garis gaya magnet.
Menurut satuan internasional besaran fluksi magnetik (Φ) diukur dalam Weber, disingkat Wb dan didefinisikan dengan:
”Suatu medan magnet serba sama mempunyai fluksi magnetik sebesar 1 weber bila sebatang penghantar dipotongkan pada garis-garis gaya magnet tsb selama satu detik akan menimbulkan gaya gerak listrik (ggl) sebesar satu volt”
Weber = Volt x detik
[Φ] = 1 Voltdetik = 1 Wb
Belitan kawat yang dialiri arus listrik DC maka didalam inti belitan akan timbul
medan magnet yang mengalir dari kutub utara menuju kutub selatan, seperti diperlihatkan pada gambar 2.
Gambar 2. Daerah Pengaruh medan magnet.
Pengaruh gaya gerak magnetik akan melingkupi daerah sekitar belitan yang diberikan warna arsir. Gaya gerak magnetik (θ) sebanding lurus dengan jumlah belitan (N) dan besarnya arus yang mengalir (I), secara singkat kuat medan magnet sebanding dengan amper-lilit.
θ = I . N
[θ] = Amper-turn
dimana;
θ = Gaya gerak magnetik
I = Arus mengalir ke belitan
N = Jumlah belitan kawat
Contoh : Belitan kawat sebanyak 500 lilit, dialiri arus 2 A.
Hitunglah a) gaya gerak magnetiknya b) jika kasus a) dipakai 1000 lilit berapa besarnya arus ?
Jawaban :
a) θ = I . N = 500 lilit x 2 A = 1.000 Ampere-lilit
b) I = θ /N = 1.000 Amper-lilit/1000 lilit = 1 Ampere.
Kuat Medan Magnet- Dua belitan berbentuk toroida dengan ukuran yang berbeda diameternya. Belitan toroida yang besar memiliki diameter lebih besar, sehingga keliling lingkarannya lebih besar. Belitan toroida yang kecil tentunya memiliki keliling lebih kecil. Jika keduanya memiliki belitan (N) yang sama, dan dialirkan arus (I) yang sama maka gaya gerak magnet (Θ = N.I) juga sama. Yang akan berbeda adalah kuat medan magnet (H) dari kedua belitan diatas.
Persamaan kuat medan magnet adalah:
Dimana:
H = Kuat medan magnet
lm = Panjang lintasan
θ = Gaya gerak magnetik
I = Arus mengalir ke belitan
N= Jumlah belitan kawat
Contoh : Kumparan toroida dengan 6.000 belitan kawat, panjang lintasan magnet 30cm, arus yang mengalir sebesar 200 mA. Hitung besarnya kuat medan magnetiknya
Jawaban :
H = I.N/Im = 0,2 A. 6.000 / 0,3 = 4000 A/m
Kerapatan Fluksi Magnet - Efektivitas medan magnetik dalam pemakaian sering ditentukan oleh besarnya “kerapatan fluksi magnet”, artinya fluksi magnet yang berada pada permukaan yang lebih luas kerapatannya rendah dan intensitas medannya lebih lemah, sedangkan pada permukaan yang lebih sempit kerapatan fluksi magnet akan kuat dan intensitas medannya lebih tinggi.
Kerapatan fluksi magnet (B) atau induksi magnetik didefinisikan sebagai:
“fluksi persatuan luas penampang”
Satuan fluksi magnet adalah Tesla. Persamaan fluksi magnet adalah:
Dimana;
B = Kerapatan medan magnet
Φ = Fluksi magnet
A = Penampang inti
Contoh : Belitan kawat bentuk inti persegi 50mm x 30 mm, menghasilkan kerapatan fluksi magnet sebesar 0,8 Tesla. Hitung besar fluksi magnetnya.
Jawaban: B = Φ/ A, maka Φ = B.A = 0,08T x (0,05 m x 0,03 m) = 1,2 mWb
semoga bermanfaat,
HaGe – http://dunia-listrik.blogspot.com
Elektromagnet
23 Oct 2009, 3:12 pm
Elektromagnet adalah prinsip pembangkitan magnet dengan menggunakan arus listrik. Aplikasi praktisnya kita temukan pada motor listrik, speaker, relay dsb. Sebatang kawat yang diberikan listrik DC arahnya meninggalkan kita (tanda silang), maka disekeliling kawat timbul garis gaya magnet melingkar, lihat gambar 1. Sedangkan gambar visual garis gaya magnet didapatkan dari serbuk besi yang ditaburkan disekeliling kawat beraliran listrik, seperti telah dijelaskan pada artikel sebelumnya “prinsip kemagnetan”.
Gambar 1. Prinsip elektromagnetik.
Sebatang kawat pada posisi vertikal diberikan arus listrik DC searah panah, maka arus menuju keatas arah pandang (tanda titik). Garis gaya magnet yang membentuk selubung berlapis lapis terbentuk sepanjang kawat. Garis gaya magnet ini tidak tampak oleh mata kita, cara melihatnya dengan serbuk halus besi atau kompas yang didekatkan dengan kawat penghantar tsb. Kompas menunjukkan bahwa arah garis gaya sekitar kawat melingkar. Arah medan magnet disekitar penghantar sesuai arah putaran sekrup (James Clerk Maxwell, 1831-1879). arah arus kedepan (meninggalkan kita) maka arah medan magnet searah putaran sekrup kekanan. Sedangkan bila arah arus kebelakang (menuju kita) maka arah medan magnet adalah kekiri.
Gambar 2. Garis magnet membentuk selubung seputar kawat berarus.
Gambar 3. Prinsip putaran sekrup
Aturan sekrup mirip dengan hukum tangan kanan yang menggenggam, dimana arah ibu jari menyatakan arah arus listrik mengalir pada kawat. Maka keempat arah jari menyatakan arah dari garis gaya elektromagnet yang ditimbulkan.
Arah aliran arus listrik DC pada kawat penghantar menentukan arah garis gaya elektromagnet. Arah arus listrik DC menuju kita (tanda titik pada penampang kawat), arah garis gaya elektromagnet melingkar berlawanan arah jarum jam. Ketika arah arus listrik DC meninggalkan kita (tanda silang penampang kawat), garis gaya elektromagnet yang ditimbulkan melingkar searah dengan jarum jam (sesuai dengan model mengencangkan sekrup). Makin besar intensitas arus yang mengalir semakin kuat medan elektro-magnet yang mengelilingi sepanjang kawat tersebut.
Gambar 4. Elektromagnetik sekeliling kawat.
Elektromagnet pada Belitan Kawat
Jika sebuah kawat penghantar berbentuk bulat dialiri arus listrik I sesuai arah panah, maka disekeliling kawat timbul garis gaya magnet yang arahnya secara gabungan membentuk kutub utara dan kutub selatan. Makin besar arus listrik yang melewati kawat, maka akan semakin kuat medan elektromagnetik yang ditimbulkannya.
Gambar 5. Kawat melingkar berarus membentuk kutub magnet
Jika beberapa belitan kawat digulungkan membentuk sebuah coil atau lilitan, dan kemudian dipotong secara melintang maka arah arus ada dua jenis. Kawat bagian atas bertanda silang (meninggalkan kita) dan kawat bagian bawah bertanda titik (menuju kita).
Gambar 6. Belitan kawat membentuk kutub magnet.
Hukum Tangan Kanan
Hukum tangan kanan untuk menjelas kan terbentuknya garis gaya elektromagnet pada sebuah gulungan atau coil dapat dilihat pada gambar 7. Dimana sebuah
gulungan kawat coil dialiri arus listrik, maka arah arusnya ditunjukkan sesuai dengan empat jari tangan kanan, sedangkan kutub magnet yang dihasilkan ditunjukkan dengan ibu jari untuk arah kutub utara dan kutub selatan arah lainnya.
Gambar 7. Hukum tangan kanan.
Untuk menguatkan medan magnet yang dihasilkan pada gulungan dipasangkan inti besi dari bahan ferromagnet, sehingga garis gaya elektromagnet menyatu. Aplikasinya dipakai pada coil kontaktor atau relay.
Semoga bermanfaat,
HaGe – http://dunia-listrik.blogspot.com
Prinsip Kemagnetan
22 Oct 2009, 2:43 pm
Garis Gaya Magnet - Pada sebuah magnet sebenarnya merupakan kumpulan jutaan magnet ukuran mikroskopik yang teratur satu dan lainnya. Kutub utara dan kutub selatan magnet posisinya teratur (lihat gambar 3). Secara keseluruhan kekuatan magnetnya menjadi besar. Logam besi bisa menjadi magnet secara permanen (tetap) atau bersifat megnet sementara dengan cara induksi elektromagnetik. Tetapi ada beberapa logam yang tidak bisa menjadi magnet, misalnya tembaga dan aluminium, dan logam tersebut dinamakan diamagnetik.
Bumi merupakan magnet alam raksasa, dapat dibuktikan dengan alat yang dinamakan kompas, dimana jarum penunjuk pada kompas akan menunjukkan arah utara dan selatan bumi kita, seperti diperlihatkan pada gambar 1. Karena sekeliling bumi sebenarnya dilingkupi garis gaya magnet yang tidak tampak oleh mata kita tapi bisa diamati dengan kompas keberadaannya.
Gambar 1. Pola garis medan magnet permanen.
Batang magnet memancarkan garis gaya magnet yang melingkupi dengan arah dari utara ke selatan. Pembuktian sederhana dilakukan dengan menempatkan batang magnet diatas selembar kertas, kemudian diatas kertas tersebut ditaburkan serbuk halus besi secara merata, yang terjadi adalah bentuk garis-garis dengan pola melengkung oval diujung-ujung kutub. Ujung kutub utara-selatan muncul pola garis gaya yang kuat. Daerah netral pola garis gaya magnetnya lemah.
Bagian netral magnet artinya tidak memiliki kekuatan magnet. Untuk membuktikan bahwa daerah netral tidak memiliki kekuatan magnet. Ambil beberapa sekrup besi, amatilah tampak sekrup besi akan menempel baik diujung kutub utara maupun ujung kutub selatan. Daerah netral dibagian tengah sekrup tidak akan menempel sama sekali, dan sekrup akan terjatuh.
Gambar 2. Daerah netral pada magnet permanen.
Mengapa besi biasa berbeda logam magnet ? Pada besi biasa sebenarnya terdapat kumpulan magnet-magnet dalam ukuran mikroskopik, tetapi posisi masing-masing magnet tidak beraturan satu dengan lainnya sehingga saling menghilangkan sifat kemagnetannya, lihat gambar 3.
Gambar 3. Perbedaan besi biasa dan magnet permanen.
Arah garis gaya magnet dengan pola garis melengkung mengalir dari arah kutub utara menuju kutub selatan. Didalam batang magnet sendiri garis gaya mengalir sebaliknya, yaitu dari kutub selatan ke kutub utara. Didaerah netral tidak ada garis gaya diluar batang magnet. Pembuktian secara visual garis gaya magnet untuk sifat tarik menarik pada kutub berbeda dan sifat tolak-menolak pada kutub sejenis dengan menggunakan magnet dan serbuk halus besi, gambar 4. Tampak jelas kutub sejenis utara-utara garis gaya saling menolak satu dan lainnya. Pada kutub yang berbeda utara-selatan, garis gaya magnet memiliki pola tarik menarik. Sifat saling tarik menarik dan tolak menolak magnet menjadi dasar bekerjanya motor listrik.
Gambar 4a. Pola garis medan magnet tolak-menolak dan 4b. pola garis medan magnet tarik-menarik.
Gambar 5. Garis medan magnet Utara-Selatan.
Untuk mendapatkan garis gaya magnet yang merata disetiap titik permukaan maka ada dua bentuk yang mendasari rancangan mesin listrik. Bentuk datar (flat) akan menghasilkan garis gaya merata setiap titik permukaannya. Bentuk melingkar (radial), juga menghasilkan garis gaya yang merata setiap titik permukaannya.
Gmbar 6. Garis gaya magnet pada permukaan rata dan silinder.
Semoga bermanfaat,
HaGe – http://dunia-listrik.blogspot.com
Reverse Power Relay
16 Oct 2009, 9:48 pm
Reverse power biasanya digunakan untuk menjelaskan mengenai fenomena perubahan unjuk kerja dari generator menjadi motor.
jadi dalam kejadian ini, sebuah generator yang tadinya menghasilkan daya listrik, berubah menjadi menggunakan daya listrik, dengan kata lain generator menjadi motor listrik. Hal ini bisa terjadi karena pada dasarnya antara generator dan motor memiliki konstruksi yang sama dan jika:
1. generator dihubungkan paralel atau bergabung dalam suatu jaringan dengan generator lain.
2. torsi yang dihasilkan oleh penggerak mula (prime mover, dalam hal ini misalkan turbin uap, turbin air, atau mesin diesel) lebih kecil dari torsi yang dibutuhkan untuk menjaga agar kecepatan rotornya berada pada kecepatan proporsionalnya (dengan referensi frekuensi sistem).
3. terjadi kehilangan torsi dari penggerak mulanya (dengan kata lain penggerak mulanya seperti turbin atau mesin diesel "TRIP" atau mengalami kegagalan operasi) dan generator masih terhubung dengan jaringan. Karena masih ada kecepatan sisa pada rotornya, sedangkan disisi statornya ada tegangan dari jaringan, sehingga tegangan di stator menginduksi ke lilitan rotor yang berputar.
Dampak reverse power adalah sebagai berikut:
1. untuk diesel generator dapat terjadi ledakan pada ruang bakarnya karena adanya akumulasi bahan bakar yang tak terbakar sedangkan rotor terus berputar,
2. pada gas turbin juga akan merusak gearbox nya dan
3. pada hydro plant (turbin air) akan terjadi kavitasi.
Inti dari semuanya, jika terjadi reverse power pada suatu unit pembangkit listrik adalah terjadi kerusakan pada peralatan penggerak mulanya (prime mover) atau turbinnya. oleh karena itu pada generator dipasang relay reverse power sebagai pengamannya, dan biasanya interlock dengan generator CB nya.
reverse power relay bekerja dengan mengukur komponen aktif arus beban, I x cos φ. Ketika Generator beroperasi dan menghasilkan daya listrik maka komponen arus beban I x cos φ bernilai positif, sedangkan dalam kondisi reverse power maka komponen beban aktif I x cos φ akan berubah menjadi bernilai negatif. Dan jika nilai negatif ini melampaui set point dari relay, maka relay reverse power akan bekerja dan beberapa saat kemudian memerintahkan Circuit breaker untuk membuka.
Semoga bermanfaat,
*** HaGe *** http://dunia-listrik.blogspot.com
kode angka dalam sistem kelistrikan
15 Oct 2009, 8:37 pm
Dalam single-line diagram (diagram garis tunggal) suatu sistem instalasi, maka akan kita jumpai kode-kode angka pada keterangan gambarnya, hal ini dimaksudkan untuk mempermudah kita dalam membuat penamaan suatu peralatan.
Adalah ANSI (American National Standards Institute) yang membuat standarisasi kode angka tersebut. Kode angka yang tertera, kadang ditambahkan juga dengan huruf alphabet yang akan memberikan keterangan tambahan, sebagai contoh kode 51G yang berarti untuk OverCurrent Ground Relay, lalu 50N yang mengindikasikan alat Ground Sensitive OverCurrent Relay dengan rujukan pembacaan arus Netralnya, dan ada juga 87T yang artinya untuk peralatan Differential Relay yang digunakan pada Transformator.
Berikut daftar dari kode-kode angka tersebut:
1 - Master Element
2 - Time Delay Starting or Closing Relay
3 - Checking or Interlocking Relay
4 - Master Contactor
5 - Stopping Device
6 - Starting Circuit Breaker
7 - Anode Circuit Breaker
8 - Control Power Disconnecting Device
9 - Reversing Device
10 - Unit Sequence Switch
11 - Reserved for future application
12 - Overspeed Device
13 - Synchronous-speed Device
14 - Underspeed Device
15 - Speed - or Frequency, Matching Device
16 - Reserved for future application
17 - Shunting or Discharge Switch
18 - Accelerating or Decelerating Device
19 - Starting to Running Transition Contactor
20 - Electrically Operated Valve
21 - Distance Relay
22 - Equalizer Circuit Breaker
23 - Temperature Control Device
24 - Over-Excitation Relay (V/Hz)
25 - Synchronizing or Synchronism-Check Device
26 - Apparatus Thermal Device
27 - Undervoltage Relay
28 - Flame Detector
29 - Isolating Contactor
30 - Annunciator Relay
31 - Separate Excitation Device
32 - Directional Power Relay
33 - Position Switch
34 - Master Sequence Device
35 - Brush-Operating or Slip-Ring Short-Circuiting, Device
36 - Polarity or Polarizing Voltage Devices
37 - Undercurrent or Underpower Relay
38 - Bearing Protective Device
39 - Mechanical Conduction Monitor
40 - Field Relay
41 - Field Circuit Breaker
42 - Running Circuit Breaker
43 - Manual Transfer or Selector Device
44 - Unit Sequence Starting Relay
45 - Atmospheric Condition Monitor
46 - Reverse-phase or Phase-Balance Current Relay
47 - Phase-Sequence Voltage Relay
48 - Incomplete Sequence Relay
49 - Machine or Transformer, Thermal Relay
50 - Instantaneous Overcurrent or Rate of Rise, Relay
51 - AC Time Overcurrent Relay
52 - AC Circuit Breaker
53 - Exciter or DC Generator Relay
54 - High-Speed DC Circuit Breaker
55 - Power Factor Relay
56 - Field Application Relay
57 - Short-Circuiting or Grounding (Earthing) Device
58 - Rectification Failure Relay
59 - Overvoltage Relay
60 - Voltage or Current Balance Relay
61 - Machine Split Phase Current Balance
62 - Time-Delay Stopping or Opening Relay
63 - Pressure Switch
64 - Ground (Earth) Detector Relay
65 - Governor
66 - Notching or Jogging Device
67 - AC Directional Overcurrent Relay
68 - Blocking Relay
69 - Permissive Control Device
70 - Rheostat
71 - Level Switch
72 - DC Circuit Breaker
73 - Load-Resistor Contactor
74 - Alarm Relay
75 - Position Changing Mechanism
76 - DC Overcurrent Relay
77 - Pulse Transmitter
78 - Phase-Angle Measuring or Out-of-Step Protective Relay
79 - AC Reclosing Relay
80 - Flow Switch
81 - Frequency Relay
82 - DC Reclosing Relay
83 - Automatic Selective Control or Transfer Relay
84 - Operating Mechanism
85 - Carrier or Pilot-Wire Receiver Relay
86 - Lockout Relay
87 - Differential Protective Relay
88 - Auxiliary Motor or Motor Generator
89 - Line Switch
90 - Regulating Device
91 - Voltage Directional Relay
92 - Voltage and Power Directional Relay
93 - Field Changing Contactor
94 - Tripping or Trip-Free Relay
95 - Reluctance Torque Synchrocheck
96 - Autoloading Relay
Semoga bermanfaat,
*** HaGe *** http://dunia-listrik.blogspot.com
Relai Jarak / Distance Relay
15 Sep 2009, 4:28 pm
Relai jarak atau distance relay digunakan sebagai pengaman utama (main protection) pada Suatu sistem transmisi, baik SUTT maupun SUTET, dan sebagai cadangan atau backup untuk seksi didepan. Relai jarak bekerja dengan mengukur besaran impedansi (Z), dan transmisi dibagi menjadi beberapa daerah cakupan pengamanan yaitu Zone-1, Zone-2, dan Zone-3, serta dilengkapi juga dengan teleproteksi (TP) sebagai upaya agar proteksi bekerja selalu cepat dan selektif didalam daerah pengamanannya.
Prinsip Kerja Relai Jarak
Relai jarak mengukur tegangan pada titik relai dan arus gangguan yang terlihat dari relai, dengan membagi besaran tegangan dan arus, maka impedansi sampai titik terjadinya gangguan dapat ditentukan. Perhitungan impedansi dapat dihitung menggunakan rumus sebagai berikut:
Zf=Vf/If
Dimana:
Zf = Impedansi (ohm)
Vf = Tegangan (Volt)
If = Arus gangguan
Relai jarak akan bekerja dengan cara membandingkan impedansi gangguan yang terukur dengan impedansi setting, dengan ketentuan:
a. Bila harga impedansi ganguan lebih kecil dari pada impedansi seting relai maka relai akan trip.
b. Bila harga impedansi ganguan lebih besar daripada impedansi setting relai maka relai akan tidak trip.
Gambar Blok Diagram Relai Jarak.
Pengukuran Impedansi Gangguan Oleh Relai Jarak
Menurut jenis gangguan pada sistem tenaga listrik, terdiri dari gangguan hubung singkat tiga fasa, dua fasa, dua fasa ke tanah dan satu fasa ke tanah. Relai jarak sebagai pengaman utama harus dapat mendeteksi semua jenis gangguan dan kemudian memisahkan sistem yang terganggu dengan sistem yang tidak terganggu.
1. Gangguan Hubung Singkat Tiga Fasa
Pada saat terjadi gangguan tiga fasa yang simetris, maka amplitudo tegangan fasa VR,VS,VT turun, namun beda fasanya tetap 1200 listrik. Impedansi yang diukur relai jarak pada saat terjadi gangguan hubung singkat tiga fasa adalah sebagai berikut:
Vrelai = VR
Irelai=IR
ZR= VR /IR
Dimana,
ZR = impedansi terbaca oleh relai
VR = Tegangan fasa ke netral
IR = Arus fasa
2. Gangguan Hubung Singkat Dua Fasa
Untuk mengukur impedansi pada saat terjadi gangguan hubung singkat dua fasa, tegangan yang masuk ke komparator relai adalah tegangan fasa yang terganggu, sedangkan arusnya adalah selisih (secara vektor) arus-arus yang terganggu. Misalkan terjadi hubung singkat antara fasa S dan T , maka pengukuran impedansi untuk hubung singkat antara fasa S dan T adalah sebagai berikut:
V relai = VS – VT
I relai = IS - IT
Sehingga,
ZR = Vrelai/Irelai = ( VS – VT ) / ( IS – IT )
3. Gangguan Hubung Singkat Satu Fasa Ke Tanah
Untuk mengukur impedansi pada saat hubung singkat satu fasa ke tanah, tegangan yang dimasukkan ke relai adalah tegangan yang terganggu, sedangkan arus fasa terganggu di tambah arus sisa dikali faktor kompensasi. Misalnya terjadi gangguan hubung singkat satu fasa R ke tanah, maka pengukuran impedansi dilakukan dengan cara sebagai berikut:
Tegangan pada relai: Vrelai = VR
Arus pada relai : Irelai = IR+K0.In
Arus netral : In=IR+IS+IT
Kompensasi urutan nol : K0=1/3(Z0-Z1/Z1)
Z1=VR/(IR+K0.In)
untuk gangguan hubung singkat satu fasa ke tanah, Impedansi urutan nol akan timbul pada gangguan tanah. Adanya K0 adalah untuk mengkompensasi adanya impedansi urutan nol tersebut. Sehingga impedansi yang terukur menjadi benar.
Karakteristik Relai Jarak
Karakteristik relai jarak merupakan penerapan langsung dari prinsip dasar relai jarak. Karakteristik ini biasa digambarkan didalam diagram R-X. Macam-macam karakteristik relai jarak adalah sebagai berikut:
1. Karakteristik impedansi
Ciri-ciri nya :
a. Merupakan lingkaran dengan titik pusatnya ditengah-tengah, sehingga mempunyai sifat non directional. Untuk diaplikasikan sebagai pengaman SUTT perlu ditambahkan relai directional atau relai arah.
b. Mempunyai keterbatasan mengantisipasi gangguan tanah high resistance.
c. Karakteristik impedansi sensitive oleh perubahan beban, terutama untuk SUTT yang panjang sehingga jangkauan lingkaran impedansi dekat dengan daerah beban.
2. Karakteristik Mho
Ciri-ciri:
a. Titik pusatnya bergeser sehingga mempunyai sifat directional.
b. Mempunyai keterbatasan untuk mengantisipasi gangguan tanah high resistance.
c. Untuk SUTT yang panjang dipilih Zone-3 dengan karakteristik Mho lensa geser.
3. Karakteristik Reaktansi
Ciri-ciri:
a. Karateristik reaktansi mempunyai sifat non directional. Untuk aplikasi di SUTT perlu ditambah relai directional atau relai arah.
b. Dengan seting jangkauan resistif cukup besar maka relai reaktansi dapat mengantisipasi gangguan tanah dengan tahanan tinggi.
4. Karakteristik Quadrilateral
Ciri-ciri:
a. Karateristik quadrilateral merupakan kombinasi dari 3 macam komponen yaitu : reaktansi, berarah dan resistif.
b. Dengan seting jangkauan resistif cukup besar, maka karakteristik relai quadrilateral dapat mengantisipasi gangguan tanah dengan tahanan tinggi.
c. Umumnya kecepatan relai lebih lambat dari jenis mho.
Bersambung, ke halaman sini
Semoga bermanfaat, HaGe.
Standarisasi Motor Listrik
14 Sep 2009, 4:35 pm
Motor listrik yang umum digunakan di dunia Industri adalah motor listrik asinkron, dengan dua standar global yakni IEC dan NEMA. Motor asinkron IEC berbasis metrik (milimeter), sedangkan motor listrik NEMA berbasis imperial (inch), dalam aplikasi ada satuan daya dalam horsepower (hp) maupun kiloWatt (kW).
Motor listrik dalam standard IEC dibagi menjadi beberapa kelas sesuai dengan efisiensi yang dimilikinya. Sebagai standar di Uni Eropa, pembagian kelas ini menjadi EFF1, EFF2 dan EFF3. Untuk kelas EFF1 adalah motor listrik yang paling efisien, paling sedikit memboroskan tenaga, sedangkan EFF3 sudah tidak boleh dipergunakan dalam lingkungan uni eropa, sebab memboroskan bahan bakar di pembangkit listrik dan secara otomatis akan menimbulkan buangan karbon yang terbanyak, sehingga lebih mencemari lingkungan.
Standar IEC yang berlaku adalah IEC 34-1, ini adalah sebuah standar yang mengatur rotating equipment bertenaga listrik. Ada banyak pabrik elektrik motor, tetapi hanya sebagian saja yang benar-benar mengikuti arahan IEC 34-1 dan juga mengikuti arahan level efisiensi dari Uni Eropa.
Banyak produsen elektrik motor yang tidak mengikuti standar IEC dan Uni Eropa supaya produknya menjadi murah dan lebih banyak terjual, banyak negara berkembang manjdi pasar untuk produk ini, yang dalam jangka panjang memboroskan keuangan pemakai, sebab tagihan listrik yang semakin tinggi setiap tahunnya.
Lembaga yang mengatur dan menjamin level efisiensi ini adalah CEMEP, sebuah konsorsium di Eropa yang didirikan oleh pabrik-pabrik elektrik motor yang ternama, dengan tujuan untuk menyelamatkan lingkungan dengan mengurangi pencemaran karbon secara global, karena banyak daya diboroskan dalam pemakaian beban listrik.
Sebagai contoh, dalam sebuah industri rata-rata konsumsi listrik untuk motor listrik adalah sekitar 65-70% dari total biaya listrik, jadi memakai elektrik motor yang efisien akan mengurangi biaya overhead produksi, sehingga menaikkan daya saing produk, apalagi dengan kenaikan tarif listrik setiap tahun, maka pemakaian motor listrik EFF1 sudah waktunya menjadi keharusan.
Sumber: http://www.nema.org/
Semoga bermanfaat, HaGe.
Perubahan Reaktansi Mesin Listrik Pada Saat Terjadi Gangguan
14 Sep 2009, 4:16 pm
Pada saat terjadi gangguan di sistem tenaga listrik pasti akan mengalir arus yang besar pada sistem tersebut, dan peralatan proteksi arus lebih (seperti Circuit Breker, Over Current relay dan fuse) harus dapat mengisolasi lokasi hubung singkat agar meminimalkan kerusakan yang terjadi pada komponen-komponen peralatan.
Oleh karena itu perhitungan arus hubung singkat diperlukan untuk :
a. memperoleh perkiraan arus hubung singkat maksimum, yang berfungsi untuk memilih kapasitas dari CB,fuse,bus & rating dan setting dari alat proteksi & koordinasi proteksi arus lebih yang akan digunakan.
b. memperoleh perkiraan arus hubung singkat minimum, yang berfungsi untuk menetapkan sensitivitas alat proteksi.
c. evaluasi aliran arus hubung singkat dan profil tegangan selama terjadinya hubung singkat.
Arus (pada frekuensi daya) yang mengalir selama terjadinya gangguan hubung singkat berasal dari mesin-mesin berputar. namun, kapasitor daya pun dapat mengeluarkan arus transien yang besar tapi dalam waktu singkat (pada frekuensi > frekuensi daya).
Mesin-mesin berputar seperti disebutkan diatas terdiri dari 4 kategori, yaitu:
• Generator sinkron
• Motor sinkron dan synchronous condenser
• Mesin induksi
• Peralatan dan perlengkapan listrik (seperti untuk sistem distribusi: gardu induk)
Besar arus hubung singkat dari setiap mesin berputar dibatasi oleh impedansi
mesin dan impedansi antara mesin tersebut dan gangguan.
1. Generator Sinkron
Besar reaktansi generator sinkron berubah bila generator merasakan adanya gangguan hubung singkat:
• Xd” = reaktansi sub-transien, menentukan arus pada 1st cycle (pada frekuensi 50Hz atau 60 Hz) dari awal gangguan; setelah ~ 0,1 detik reaktansi naik menjadi,
• Xd’ = reaktansi transien, menentukan arus beberapa cycles dari awal gangguan; setelah 0,5 - 2 detik kemudian reaktansi naik menjadi,
• Xd = reaktansi sinkron menentukan arus setelah tercapai keadaan tunak/mantap
Jadi proses perubahan nilai reaktansi dari generator sinkron bila terjadi gangguan adalah sebagai berikut: Xd” -> Xd’ -> Xd
Arus hubung singkat: I= E/Z
dengan;
Z= impedansi total antara tegangan dalam generator dengan gangguan
2. Motor Sinkron dan Synchronous Condenser
• Motor sinkron mensuplai arus hubung singkat seperti halnya generator sinkron
• Bila gangguan menyebabkan tegangan sistem turun, maka motor akan mengalami penurunan suplai daya untuk memutar beban. Pada saat yang sama tegangan dalam motor menyebabkan mengalirnya arus ke arah lokasi gangguan. Inersia motor dan beban berlaku sebagai penggerak mula, dan apabila eksitasi motor konstan, motor akan berfungsi sebagai generator mensuplai arus gangguan.
• Reaktansi motor sinkron berubah dari : Xd” -> Xd’ -> Xd
• Arus hubung singkat dihitung dengan menggunakan sirkuit ekivalen generator sinkron.
Untuk Synchronous condenser, peranannya hampir sama seperti motor sinkron (namun tanpa beban).
3. Mesin Induksi
terbagi menjadi motor induksi dan generator induksi.
a. Motor Induksi
• Motor Induksi rotor sangkar berkontribusi pada arus hubung singkat hanya dalam beberapa cycles saja, kemudian hilang. Reaktansi motor induksi yang digunakan untuk menghitung arus hubung singkat adalah Xd” yang besarnya mendekati locked-rotor reactance.
• Motor induksi rotor belitan yang ujung belitan rotornya dihubung singkat berlaku seperti motor induksi rotor belitan. Bila belitan rotornya dihubungkan dengan tahanan luar, konstanta waktu hubung singkatnya kecil sehingga kontribusinya dapat diabaikan.
b. Generator Induksi
• Pada perhitungan arus hubung singkat = motor induksi.
Tipe Gangguan Hubung Singkat
• Hubung singkat tiga-fasa (simetris)
• Hubung singkat fasa ke fasa (line-to-line)
• Hubung singkat fasa-fasa-tanah
• Hubung singkat fasa ke tanah
Metode Perhitungan
• Untuk gangguan hubung singkat tiga-fasa (simetris) pada sistem tiga fasa didekati dengan sirkuit ekivalen fasa tunggal (fasa-netral). Dalam hal ini perlu diperhatikan batasan berikut:
– Komponen-komponen sistem simetris (didesain simetris)
– Pembebanan sistem (dapat dianggap) seimbang dan simetris.
• Untuk gangguan hubung singkat tak-simetris, diperlukan transformasi komponen simetris (komponen-komponen urutan positif, negatif dan nol).
• Perhitungan dilakukan dalam sistem per-unit
• Menggunakan teorema Thevenin dan Superposisi
Semoga bermanfaat,
HaGe – http://dunia-listrik.blogspot.com
Animasi Motor DC
1 Sep 2009, 12:59 am
Program animasi ini saya dapat dari The University of New South Wales, School of Physics - sydney - Australia. Dengan animasi ini akan lebih mudah bagi kita untuk memahami prinsip kerja dari motor DC. Sedangkan mengenai teori dari Motor DC dapat anda baca diartikel sebelumnya dan sangat saya sarankan agar anda membaca terlebih dahulu teorinya disini: "Motor Listrik".
Pada animasi ini, kita dapat mengetahui Torsi maksimum dan minimum selama motor tersebut bekerja. Anda dapat langsung menjalankan animasi ini dengan menekan tombol "PLAY" atau tombol "STEP" untuk menjalankan animasi tersebut sesuai dengan posisi yang anda inginkan.
Semoga bermanfaat,
HaGe - http://dunia-listrik.blogspot.com
Hukum Interaksi Biot Savart
31 Aug 2009, 2:43 pm
Secara umum, Hukum Biot Savart telah dijelaskan pada artikel yang lalu hukum-hukum dasar listrik, maka artikel kali ini akan menjelaskan lebih lanjut mengenai Hukum Biot Savart tersebut. Hukum ini memberikan nilai gaya yang dihasilkan berdasarkan interaksi antara medan magnet dan arus yang mengalir pada konduktor.
Gaya elektromagnetik diperoleh dengan:
fo = Bli sin α newton.....(1)
dengan,
B = kerapatan fluks, Wb/m^2 (T)
l = panjang konduktor, m
i = arus yang mengalir pada konduktor, A
α = sudut antara arah arus dengan arah medan magnet.
Arah gaya yang dihasilkan tegak lurus dengan arus dan medan magnet. Pada mesin listrik, medan magnet bersifat radial pada celah udara, artinya konduktor dan medan magnet tegak lurus satu sama lain dan α = 90^o.
fo = Bli newton..... (2)
Pada Gambar 1(a), B menunjukkan kerapatan fluks dari medan magnet asal. Adanya konduktor yang mengaliri arus menimbulkan medan magnet baru. Medan asal dan medan yang menggabungkan konduktor untuk menghasilkan medan baru ditunjukkan pada Gambar 1(b). Medan yang dihasilkan berubah di sekitar konduktor, kerapatan fluks yang dihasilkan menjadi besar di satu sisi dan kecil di sisi lainnya sehingga menimbulkan adanya gaya elektromagnetik dengan arah seperti yang ditunjukkan pada gambar.
Gambar 1a, 1b dan 1c.
Pada kondisi peningkatan kerapatan fluks di satu sisi sama nilainya dengan penurunan di sisi lainnya, besarnya gaya elektromagnetik diperoleh melalui Persamaan 2.
Ketika arah arus dan arah medan magnet dibalik, arah gaya yang bekerja pada konduktor juga berubah. Namun, jika arah arus dan medan magnet diubah, arah gaya yang dihasilkan tidak berubah. Gambar 1(c) menunjukkan pengaruh perubahan pengubahan arus ketika arah medan diubah. Jelas bahwa pada kondisi tersebut arah gaya berubah.
Gambar 2. atraksi dan repulsi.
Hukum Biot Savart dapat diterapkan untuk mengukur gaya antara dua arus yang mengalir pada konduktor. Gambar 2 menunjukkan arus paralel pada konduktor l dipisahkan oleh jarak D dan berada pada permeabilitas μ. Kedua arus disebut dengan I1 dan I2. pada Gambar 2(a), kedua arus mengalir dengan arah yang sama sementara pada Gambar 2(b) arus tersebut mengalir dengan arah yang berbeda. Medan magnet yang dihasilkan juga ditunjukkan. Jelas bahwa ketika konduktor mengaliri arus dengan arah yang sama, ada gaya tarik antara keduanya sementara bila arus yang mengalirinya berbeda arah terdapat gaya tolak diantara keduanya.
Nilai kerapatan fluks pada konduktor yang mengaliri arus I2 terhadap I sebesar:
.png)
Gaya elektromagnetik :
.png)
= .png)
newton....(3)Semoga bermanfaat,
HaGe - http://dunia-listrik.blogspot.com
Hukum induksi magnetik Faraday
31 Aug 2009, 2:00 pm
Artikel kali ini akan menjadi penjelasan dari artikel sebelumnya mengenai Hukum-Hukum Dasar Listrik. Dimana hukum induksi magnetik Faraday ini menyatakan bahwa emf yang ditimbulkan rangkaian listrik tertutup sama dengan rata-rata perubahan gaya fluks.
Gaya fluks(ф) = Nф..........(1)
dimana N adalah jumlah putaran pada koil dan ф adalah fluks yang menghubungkannya. Pada banyak kasus, fluks ф tidak berkaitan dengan semua putaran dan semua putaran tidak berkaitan dengan fluks yang sama. Pada kondisi ini, penjumlahan semua fluks magnetik dengan putaran rangkaian magnetik menghasilkan nilai total jaringan fluks ф.
Total fluks sebesar:
.....(2)dengan Nk adalah jumlah putaran yang terhubung dengan fluks фk. Apabila terdapat perubahan nilai fluks pada koil, muncul emf yang dihasilkan di dalamnya dengan nilai sebesar:
.....(3)Tanda negatif pada persamaan 3 menandakan bahwa arah emf induksi seperti arus yang dihasilkannya berlawanan dengan perubahan fluks.
Perubahan fluks dapat disebabkan oleh tiga hal.
• Koil tidak berubah terhadap fluks dan magnitudo fluks berubah terhadap waktu.
• Fluks tidak berubah terhadap waktu dan koil bergerak pada fluks tersebut.
• Kedua perubahan yang disebutkan diatas muncul bersamaan, artinya koil bergerak dalam waktu yang terus berjalan.
Pada metode pertama diatas, dengan koil yang tidak berubah dan fluks yang berubah terhadap waktu, dihasilkan emf yang disebut emf transformator (pulsasional). Karena tidak ada gerakan yang terjadi, maka tidak ada konversi energi dan proses yang sebenarnya terjadi adalah transfer energi. Prinsip ini digunakan pada transformator yang menggunakan koil tetap dan fluks yang berubah terhadap waktu untuk transfer energi dari suatu level ke level lainnya.
Pada metode kedua, pengaruh fluks dapat digunakan untuk menggambarkan emf yang dihasilkan pada konduktor yang bergerak pada medan stasioner yang konstan. Emf yang dibangkitkan pada konduktor yang bergerak dengan sudut yang tepat, seragam, stasioner diperoleh dengan:
e = – Blv.....(4)
Dimana
B = kerapatan fluks, Wb/m^2 (T’)
l = panjang konduktor (m)
v = , m/s
Emf yang dibangkitkan pada contoh tersebut disebut dengan emf gerak karena dihasilkan dari pergerakan konduktor. Karena gerakan ikut berperan dalam membangkitkan emf ini, proses ini melibatkan konversi energi elektromagnetik. Prinsip ini dimanfaatkan pada mesin putar seperti mesin induksi DC dan mesin sinkron.
Pada metode ketiga, konduktor atau koil bergerak sepanjang medan magnetik stasioner yang berubah terhadap waktu (fluks) dan maka dari itu transformator seperti halnya emf gerak dihasilkan pada konduktor atau koil. Proses ini meliputi transfer energi dan konversi energi. Prinsip ini digunakan pada mesin putar.
semoga bermanfaat,
HaGe - http://dunia-listrik.blogspot.com
Open Source Menyelamatkan Pasokan Listrik di Australia
17 Aug 2009, 4:25 pm
Sebuah virus menginfeksi jaringan sistem komputerisasi di Integral Energy, dan berhasil menyebar ke komputer operator didalam ruang kendali. Namun dengan sigap, para teknisi disana mengganti komputer-komputer yang berbasis Windows yang terinfeksi, dengan komputer yang berbasis Linux. Penyebaran virus pun berhasil dicegah, dan sekali lagi open source tersebut (Linux) berhasil menunjukkan kelebihannya.
Cerita diatas bukanlah sebuah isapan jempol atau dongeng tentang open source belaka, melainkan kejadian nyata yang terjadi di Australia. Integral Energy adalah perusahaan penyedia listrik terbesar kedua di australia. Kekhawatiran akan serangan virus, hacker, ataupun teroris cyber dari negara lain yang akan menyerang objek vital dinegara tersebut telah menjadi perhatian beberapa pihak di pemerintahan australia. Bahkan mereka juga khawatir akan penggunaan Windows di infrastruktur yang sifatnya kritikal dan vital.
Dalam kasus Integral Energy ini, ternyata banyak sekali komputer yang berbasis Windows didalam jaringan Integral Energy yang sudah terinfeksi virus, dan harus dibangun ulang.
sumber: PC mild edisi 21/2009, sumber utama theinquirer.net
"semoga pengalaman dari negara tetangga ini menjadi pelajaran buat pengelola pembangkit listrik yang ada di Indonesia, terutama yang sistem kendalinya sudah terintegrasi dan komputer yang digunakan berbasis Windows. Karena tidak menutup kemungkinan hal tersebut terjadi juga di Indonesia, akibat kekecewaan atas kinerja PLN sebagai satu-satunya pengelola energi listrik di negeri ini, yang dianggap oleh sebagian masyarakat, masih belum mampu untuk menyediakan energi listrik sesuai yang dibutuhkan"
PLN Siapkan 3 Langkah Atasi Krisis Listrik di Sumatra
30 Jul 2009, 11:56 pm
KRISIS listrik di sebagian wilayah Sumatra, terutama Sumatra Barat (Sumbar) dan Riau, terus berlanjut. Hingga kini pasokan listrik ke wilayah itu defisit hingga 170 megawatt (MW). Sedangkan total kemampuan sumber daya listrik ke Sumbar dan Riau sekitar 100 Mw. Padahal kebutuhannya mencapai 270 MW. Selama ini kebutuhan listrik di Sumbar disuplai oleh Pembangkit Listrik Tenaga Air (PLTA) Koto Panjang sebesar 20 MW dari total kapasitas 314 MW. Adapun di Riau berasal dari PLTG Teluk Lembu sebesar 32 MW dan PLTG Riau Power sebesar 18 MW.Anjloknya produksi listrik di kedua wilayah itu disebabkan kekeringan yang membuat PLTA tidak dapat beroperasi maksimal. Untuk mengatasi hal itu, PLN menyiapkan tiga Langkah untuk meminimalkan defisit listrik. "Kami menargetkan dapat menekan defisit dari 170 MW menjadi 60 MW," ujar Direktur Pembangkitan Jawa, Bali, dan Madura PLN Murtaqi Syamsudin, di Jakarta, kemarin. Langkahh pertama, PLN bekerja sama dengan Badan Pengkajian dan Penerapan Teknologi (BPPT) dan pemerintah daerah (pemda) setempat membuat hujan buatan. Ini telah dilakukan dan sedang berjalan. "Kami harapkan dari hujan buatan ini paling tidak dapat menambah pasokan sekitar 30 MW. Memang tidak banyak," kata Murtaqi yang kini juga menjadi pelaksana tugas harian Direktur Luar Jawa Madura dan Bali PLN.
Langkah kedua, PLN akan mengupayakan agar PLTGU Teluk Lembu Riau yang selama ini belum beroperasi bisa segera aktif untuk menambah pasokan di sistem Sumatra 20 MW. PLTGU itu belum beroperasi karena terkendala pasokan gas. Untuk itu, PLN tengah melakukan negosiasi dengan Kalila Energi guna mendapatkan pasokan gas hingga 25 mmscfd. "Jadi satu turbin gas bisa dioperasikan," tuturnya. Langkah ketiga, PLN sedang berupaya mendapatkan transfer pasokan dari PLTU Labuan Angin 1 dan 2 di Sumatra Utara sebesar 60 MW dari kapasitas 200 MW yang dijadwalkan beroperasi pertengahan Agustus.
Sumber: Media Indonesia, 27 juli 2009
Berita Lainnya seputar pembangkitan di sumatera
Pembangkit Listrik Baru Dibangun di Sumatera Selatan
Konsorsium perusahaan negara dan swasta akan membangun dua Pembangkit Listrik Tenaga Uap Banjarsari (2x100 megawatt) di Lahat dan Bangko Tengah (4x600 megawatt) di Muara enim. Kedua pembangkit tersebut untuk menambah pasokan listrik di Sumatera.
Direktur Utama PT Bukit Asam Sukrisno mengatakan, Pembangkit Mulut Tambang Banjarsari dibangun konsorsium PT Bukit Pembangkit Innovative dengan Bukit Asam (41 persne), PT Navigat Innovative Indonesia (39 persen) dan Pembangkit Jawa-Bali (20 persen). Total investasi yang dibutuhkan sekitar US$ 239 juta . "Pengoperasian pembangkit butuh batu bara 1,15 juta ton per tahun," ujarnya pada saat menerima kunjungan Wakil Presiden Jusuf Kalla, Senin (28/7).
Sedangkan Pembangkit Bangko dibangun konsorsium PT Bukit Asam, China Huandai Corp, PLN, PT Truba Manunggal Enginering Pekiraan. Total biaya diperkirakan sekitar US$ 3,70 miliar. Pengoperasian pembangkit membutuhkan batu bara 10-12 juta ton per tahun.
Wakil Presiden Jusuf Kalla meminta, hambatan dalam pembangunan kedua pembangkit tersebut segera dituntaskan. Menurut dia, pembangunan sarana transportasi batu bara sepanjang 307 kilometer segera direalisasikan.
Sumber: Tempo, 29 juli 2009
HaGe - http://dunia-listrik.blogspot.com
Listrik Prabayar Cegah Pembengkakan Biaya
30 Jul 2009, 11:53 pm
DEPOK - Untuk mencegah pemakaian listrik berlebihan dan pembengkakan biaya, Perusahaan Listrik Negara (PLN) Kota Depok, Jawa Barat, mendorong masyarakat agar menggunakan LPB (Listrik Prabayar). Pelanggannya dapat mengetahui besaran pemakaian listriknya setiap hari dan mengurangi risiko kebocoran. "LPB juga dapat mengurangi kesalahan pencatatan meteran listrik karena sudah digitalisasi". Selain itu, menurut Humas PLN Kota Depok, Setiabudi, saat dihubungi Republika, Sabtu (25/7), untuk menggunakan LPB, pelanggan dikenakan biaya migrasi sebesar Rp 850 ribu. Biaya ini untuk mengganti meteran konvesional dengan yang digital.Meteran digital akan berbunyi dan lampunya menyala apabila token (pulsa listrik) hampir habis. Token tersedia di loket-loket Payment Point Online Bank (PPOB) dengan besaran dari Rp 20 ribu hingga Rp 1 juta. "Pelanggan dapat mengecek pemakaian token dengan menggunakan kode, seperti cek pulsa di HP," ujar Setiabudi. Ia menjelaskan, sebenarnya program LPB diperkenalkan di Kota Depok sejak April 2009. "Setiap pelanggan yang ingin memasang instalasi listrik baru selalu kami tawarkan model LPB, atau petugas PLN yang di lapangan juga menyosialisasikan LPB ini," tuturnya.
Saat ini, telah terdapat 1.600 pelanggan LPB dari 5.000 perangkat meteran digital yang disediakan PLN Jawa Barat pada 2009. "Pelanggan PLN di Kota Depok mencapai 461 ribu, jadi ini baru sekitar 1,6 persen saja. Tapi, ke depan pelanggan LPB bertahap akan kita perbanyak," kata Setiabudi. Seluruh pelanggan yang masuk dalam UPJ (Unit Pelayanan Jaringan) Kota Depok meliputi Bojong, Cimanggis, Cibinong, dan Sawangan sudah dapat dilayani.
Sumber: Republika
HaGe - http://dunia-listrik.blogspot.com
Sistem Satuan dan Ukuran Standar Kelistrikan
30 Jul 2009, 12:43 pm
Sistem SatuanPada awal perkembangan teknik pengukuran, dikenal dua sistem satuan yaitu sistem metrik (dipelopori Perancis sejak 1795) dan sistem CGS (centimeter-gram-second) yang dipelopori oleh Amerika Serikat dan Inggris (kedua Negara ini juga menggunakan sistem metrik untuk kepentingan internasional). Dan sejak tahun 1960 dikenalkan Sistem Internasional (SI Unit) sebagai kesepakatan internasional.
Ada enam besaran yang dinyatakan dalam sistem SI, yaitu:
tabel1. besaran dalam sistem SI.
Secara praktis besaran listrik yang sering digunakan adalah volt, amper, ohm, henry dsb. Kini sistem SI sudah membuat daftar besaran, satuan dan simbol dibidang kelistrikan dan kemagnetan yang berlaku internasional.
Tabel 2. Besaran dan simbol kelistrikan dalam sistem SI.
Ukuran Standar Kelistrikan
Ukuran standar dalam pengukuran sangat penting, karena sebagai acuan dalam peneraan alat ukur yang diakui oleh komunitas internasional. Ada enam besaran yang berhubungan dengan kelistrikan yang dibuat sebagai standart, yaitu standar amper, resistansi, tegangan, kapasitansi, induktansi, kemagnetan dan temperatur.
1. Standar ampere, menurut ketentuan Standar Internasional (SI) adalah arus konstan yang dialirkan pada dua konduktor didalam ruang hampa udara dengan jarak 1 meter, diantara kedua penghantar menimbulkan gaya = 2 x 10-7 newton/m panjang.
2. Standar resistansi, menurut ketentuan SI adalah kawat alloy manganin resistansi 1Ώ yang memiliki tahanan listrik tinggi dan koefisien temperature rendah, ditempatkan dalam tabung terisolasi yang menjaga dari perubahan temperatur atmospher.
3. Standar tegangan, ketentuan SI adalah tabung gelas Weston mirip huruf H memiliki dua elektrode, tabung elektrode positip berisi elektrolit mercury dan tabung electrode negatip diisi elektrolit cadmium, ditempatkan dalam suhu ruangan. Tegangan electrode Weston pada suhu 20°C sebesar 1.01858 V.
4. Standar Kapasitansi, menurut ketentuan SI, diturunkan dari standart resistansi SI dan standar tegangan SI, dengan menggunakan sistem jembatan Maxwell, dengan diketahui resistansi dan frekuensi secara teliti akan diperoleh standar kapasitansi (Farad).
5. Standar Induktansi, menurut ketentuan SI, diturunkan dari standar resistansi dan standar kapasitansi, dengan metode geometris, standar induktor akan diperoleh.
6. Standart temperature, menurut ketentuan SI, diukur dengan derajat Kelvin besaran derajat kelvin didasarkan pada tiga titik acuan air saat kondisi menjadi es, menjadi air dan saat air mendidih. Air menjadi es sama dengan 0°Celsius = 273,16°Kelvin, air mendidih 100°C.
7. Standar luminasi cahaya, menurut ketentuan SI adalah Kandela yaitu yang diukur berdasarkan benda hitam seluas 1 m2 yang bersuhu hk lebur platina ( 1773 oC ) akan memancarkan cahaya dalam arah tegak lurus dengan kuat cahaya sebesar 6 x 105 kandela.
Semoga bermanfaat,
HaGe - http://dunia-listrik.blogspot.com
Relay Arus Lebih
28 Jul 2009, 12:14 pm
Relay arus lebih adalah relay yang bekerja terhadap arus lebih, ia akan bekerja bila arus yang mengalir melebihi nilai settingnya (I set).Prinsip Kerja
Pada dasarnya relay arus lebih adalah suatu alat yang mendeteksi besaran arus yang melalui suatu jaringan dengan bantuan trafo arus. Harga atau besaran yang boleh melewatinya disebut dengan setting.
Macam-macam karakteristik relay arus lebih :
a. Relay waktu seketika (Instantaneous relay)
b. Relay arus lebih waktu tertentu (Definite time relay)
c. Relay arus lebih waktu terbalik (Inverse Relay)
Relay Waktu Seketika (Instantaneous relay)
Relay yang bekerja seketika (tanpa waktu tunda) ketika arus yang mengalir melebihi nilai settingnya, relay akan bekerja dalam waktu beberapa mili detik (10 – 20 ms). Dapat kita lihat pada gambar dibawah ini.
Gambar 1. Karakteristik Relay Waktu Seketika (Instantaneous Relay).
Relay ini jarang berdiri sendiri tetapi umumnya dikombinasikan dengan relay arus lebih dengan karakteristik yang lain.
Relay arus lebih waktu tertentu (definite time relay)
Relay ini akan memberikan perintah pada PMT pada saat terjadi gangguan hubung singkat dan besarnya arus gangguan melampaui settingnya (Is), dan jangka waktu kerja relay mulai pick up sampai kerja relay diperpanjang dengan waktu tertentu tidak tergantung besarnya arus yang mengerjakan relay, lihat gambar dibawah ini.
Gambar 2. Karakteristik Relay Arus Lebih Waktu Tertentu (Definite Time Relay).
Relay arus lebih waktu terbalik
Relay ini akan bekerja dengan waktu tunda yang tergantung dari besarnya arus secara terbalik (inverse time), makin besar arus makin kecil waktu tundanya. Karakteristik ini bermacam-macam dan setiap pabrik dapat membuat karakteristik yang berbeda-beda, karakteristik waktunya dibedakan dalam tiga kelompok :
• Standar invers
• Very inverse
• Extreemely inverse
Gambar 3. Karakteistik Relay Arus Lebih Waktu Terbalik (Inverse Relay).
Pengaman Pada Relay Arus Lebih
Pada relay arus lebih memiliki 2 jenis pengamanan yang berbeda antara lain:
•Pengamanan hubung singkat fasa. Relay mendeteksi arus fasa. Oleh karena itu, disebut pula “Relay fasa”. Karena pada relay tersebut dialiri oleh arus fasa, maka settingnya (Is) harus lebih besar dari arus beban maksimum. Ditetapkan Is = 1,2 x In (In = arus nominal peralatan terlemah).
•Pengamanan hubung tanah. Arus gangguan satu fasa tanah ada kemungkinan lebih kecil dari arus beban, ini disebabkan karena salah satu atau dari kedua hal berikut:
Gangguan tanah ini melalui tahanan gangguan yang masih cukup tinggi. Pentanahan netral sistemnya melalui impedansi/tahanan yang tinggi, atau bahkan tidak ditanahkan Dalam hal demikian, relay pengaman hubung singkat (relay fasa) tidak dapat mendeteksi gangguan tanah tersebut. Supaya relay sensitive terhadap gangguan tersebut dan tidak salah kerja oleh arus beban, maka relay dipasang tidak pada kawat fasa melainkan kawat netral pada sekunder trafo arusnya. Dengan demikian relay ini dialiri oleh arus netralnya, berdasarkan komponen simetrisnya arus netral adalah jumlah dari arus ketiga fasanya. Arus urutan nol dirangkaian primernya baru dapat mengalir jika terdapat jalan kembali melalui tanah (melalui kawat netral)
Gambar 4. Sambungan Relay GFR dan 2 OCR.
Untuk perhitungan dan kordinasi relay arus lebih dan hubung singkat, dapat dibaca artikel sebelumnya "disini"
semoga bermanfaat,
HaGe - http://dunia-listrik.blogspot.com
Tutorial Analisa Sistem Daya
17 Jul 2009, 9:18 pm
Berikut akan saya berikan link untuk mendapatkan tutorial seputar analisa sistem daya. Tutorial analisa sistem daya ini berisi tentang: system studies, wing and out-of-step consideration on transmission lines, dynamik solution, power system dynamics, load frequency control dan a transient stability constrained optimal power flow.Daftar isi dan kapasitas file analisa sistem daya:
1. system studies - 1,22 MB
2. wing and out-of-step consideration on transmission lines - 661,3 kB
3. dynamik solution - 174,67kB
4. power system dynamics - 83,54 kB
5. load frequency control 1 - 399,34 kB
6. load frequency control 2 - 175,12 kB
7. a transient stability constrained optimal power flow - 54,33 kB
Silahkan mendownload tutorial diatas di: "Forum Dunia Listrik/Download/Handbook"
Artikel lain mengenai Analisa Sistem Daya, dapat anda baca dan download di "sini"
Semoga bermanfaat,
Tutorial Motor Listrik
17 Jul 2009, 8:28 pm
Artikel kali ini akan memberikan anda link untuk mendownload tutorial seputar motor listrik, baik itu motor AC maupun motor DC. Ada 3 file tutorial, yaitu:
1. Basic of AC Motor - 3,98 MB
2. Tutorial Motor Basics Lecture - 2,24 MB
3. motor Formulas - 19,50 kB
Daftar isi dari masing-masing artikel adalah sebagai berikut:
1. Basic of AC Motor
- Introduction
- AC Motors
- Force and Motionn
- AC Motor Construction
- Magnetism
- Electromagnetism
- Developing a Rotating Magnetic Field
- Rotor Rotation
- Motor Specifications
- NEMA Motor Characteristics
- Derating Factors
- AC Motors and AC Drives
- Matching Motors to the Load
- Motor Enclosures
- Mounting
- Siemens AC Induction Motors
- Review Answers
2. Tutorial Motor Basics Lecture
- Motors vs Engines
- Motors
- Magnetic Induction
- Operating Principle
- Motor Parts
- Enclosure
- Stator (Windings)
- Rotor
- Wound Rotor Motors
- Bearings
- Other Parts
- Motor Speed
- Synchronous Speed
- Rated Speed
- Motor Slip
- Torque
- Motor Power
- Calculating Horsepower
- Watt’s Law
- Electrical = Input
- Synchronous vs Induction Motors
- Single Phase Induction Motors
- Split Phase Motor
- Capacitor Run Motor (Permanent Split Capacitor or PSC)
- Synchronous Motor
- Universal Motor
3. Motor Formulas
- Estimated BHP from Amps and Volts
*) BHP = Break Horsepower
Silahkan untuk mendownload tutorial diatas di: "Forum Dunia Listrik/Download/Handbook"
Semoga bermanfaat,
energy-efficient electric motor selection handbook
17 Jul 2009, 7:37 pm
This Energy-Efficient Electric Motor Selection Handbook shows you how to assess energy savings and cost effectiveness when making motor purchase decisions. The Handbook also discusses high-efficiency motor speed characteristics, performance under part-load conditions, and operation with an abnormal power supply.
The Handbook contains a discussion on the characteristics, economics, and benefits of standard versus high-efficiency motors in the 1 to 200 horsepower range. A motor performance database is supplied for use in identifying, evaluating, and purchasing energy-efficient motors and includes information on full and part load nominal efficiency and power factor as well as material on specific models and costs. Descriptions of how operating factors such as speed and design voltage effect performance are included. Typical operating conditions are also covered. Steps are outlined for launching a motor improvement program, which includes a worksheet to determine potential energy savings and the economic feasibility of an energy-efficient motor project.
Finally, the Handbook contains a motor test data sheet (Appendix A) and a list of Northwest motor manufacturers’ representatives (Appendix B).
Download this handbook for free in here “Forum dunia Listrik/download/Handbook” (format pdf, capacity: 1,47 MB)
AVR (Automatic Voltage Regulator)
15 Jun 2009, 3:13 pm
Artikel kali ini erat kaitannya dengan artikel mengenai sistem eksitasi karena prinsip kerja dari AVR adalah mengatur arus penguatan ( excitacy)pada exciter.
Sistem pengoperasian Unit AVR (Automatic Voltage Regulator) berfungsi untuk menjaga agar tegangan generator tetap konstan dengan kata lain generator akan tetap mengeluarkan tegangan yang selalu stabil tidak terpengaruh pada perubahan beban yang selalu berubah-ubah, dikarenakan beban sangat mempengaruhi tegangan output generator.
Prinsip kerja dari AVR adalah mengatur arus penguatan (excitacy) pada exciter. Apabila tegangan output generator di bawah tegangan nominal tegangan generator, maka AVR akan memperbesar arus penguatan (excitacy) pada exciter. Dan juga sebaliknya apabila tegangan output Generator melebihi tegangan nominal generator maka AVR akan mengurangi arus penguatan (excitacy) pada exciter. Dengan demikian apabila terjadi perubahan tegangan output Generator akan dapat distabilkan oleh AVR secara otomatis dikarenakan dilengkapi dengan peralatan seperti alat yang digunakan untuk pembatasan penguat minimum ataupun maximum yang bekerja secara otomatis.
Gambar 1. Diagram sistem eksitasi.
AVR dioperasikan dengan mendapat satu daya dari permanen magnet generator (PMG) sebagai contoh AVR dengan tegangan 110V, 20A, 400Hz. Serta mendapat sensor dari potencial transformer (PT) dan current transformer (CT).
Gambar 2. Diagram AVR.
Bagian-bagian pada unit AVR
a. Sensing circuit
Tegangan tiga phasa generator diberikan pada sensing circuit melewati PT dan 90R terlebih dahulu, dan tegangan tiga phasa keluaran dari 90R diturunkan kemudian disearahkan dengan rangkaian dioda, dan diratakan oleh rangkaian kapasitor dan resistor dan tegangan ini dapat diatur dengan VR (Variable Resistant). Keuntungan dari sensing circuit adalah mempunyai respon yang cepat terhadap tegangan output generator.
Output tegangan respon berbanding lurus dengan output tegangan Generator berbanding lurus seperti ditinjukkan pada Gambar 3.
Gambar 3. Grafik hubungan sensing tegangan terhadap output of Generator
b. Comparative amplifier
Rangkaian comparative amplifier digunakan sebagai pembanding antara sensing circuit dengan set voltage. Besar sensing voltage dengan set voltage tidak mempunyai nilai yang sama sehingga selisih/rentang besar tegangan tersebut. Selisih tegangan disebut dengan error voltage. Ini akan dihilangkan dengan cara memasang VR (variable resistance) pada set voltage dan sensing voltage.
c. Amplifier circuit
Aliran arus dari D11, D12, dan R34 adalah rangkaian penguat utama atau penguatan tingkat terendah. Keluaran dari comparative amplifier dan keluaran dari over excitation limiter (OEL) adalah tegangan negative dan dari tegangan negative kemudian pada masukan OP201. Ketika over excitation limiter (OEL) atau minimum excitation limiter (MEL) tidak operasi maka keluaran dari comparative amplifier dikuatkan oleh OP201 dan OP301 masukan dari OP301 dijumlahkan dengan keluaran dari dumping circuit. OP401 adalah Amplifier untuk balance meter hubungan antara tegangan masuk dan tegangan keluaran dari OP201 dan OP401 diperlihatkan pada bagan berikut.
Gambar 4. Rangkaian Amplifier
d. Automatic manual change over and mixer circuit
Rangkaian ini disusun secara Auto-manual pemindah hubungan dan sebuah rangkaian untuk mengontrol tegangan penguatanmedan generator. Auto-manual change over and mixer circuit pada operasi manual pengaturan tegangan penguatan medan generator dilakukan oleh 70E, dan pada saat automatic manual change over and mixer circuit beroperasi manual maka AVR (automatic voltage Rregulator) belum dapat beroperasi. Dan apabila rangkaian ini pada kondisi auto maka AVR sudah dapat bekerja untuk mengatur besar arus medan generator.
e. Limited circuit
Limited circuit adalah untuk penentuan pembatasan lebih dan kurang penguatan (excitation) untuk pengaturan tegangan output pada sistem excitacy, VR125 untuk pembatas lebih dari keluaran terminal C6 dan VR126 untuk pembatas minimal dari keluaran terminal C6.
f. Phase syncronizing circuit
Unit tyristor digunakan untuk mengontrol tegangan output tyristor dengan menggunakan sinyal kontrol yang diberikan pada gerbang tyristor dengan cara mengubah besarnya sudut sinyal pada gerbang tyristor. Rangkaian phase sinkronisasi berfungsi untuk mengubah sudut gerbang tyristor yang sesuai dengan tegangan output dari batas sinkronisasi dan juga sinyal kontrol yang diberikan pada tyristor di bawah ini terdapat gambar sinkronisasi.
g. Thyristor firing circuit
Rangkaian ini sebagai pelengkap tyristor untuk memberikan sinyal kontrol pada gerbang tyristor.
h. Dumping circuit
Dumping circuit akan memberikan sensor besarnya penguatan tegangan dari AC exciter dan untuk diberikan ke amplifier circuit dengan dijadikan feed back masukan terminal OP301.
i. Unit tyristor
Merupakan susunan dari tyristor dan dioda. Dan juga menggunakan fuse (sekring) yang digunakan sebagai pengaman lebur dan juga dilengkapi dengan indikator untuk memantau kerja dari tyristor yang dipasang pada bagian depan tyristor untuk tiap phase diberikan dua fuse yang disusun pararel dan ketika terjadi kesalahan atau putus salah satunya masih dapat beroperasi.
j. MEL (minimum excitacy limiter)
MEL (minimum eksitasi limiter) yaitu untuk mencegah terjadinya output yang berlebihan pada generator dan adanya penambahan penguatan (excitacy) untuk meningkatkan tegangan terminal generator pada level konstan. Rangkaian ini digunakan untuk mendeteksi operasional dari generator yaitu dengan mendeteksi keluaran tegangan dan arus pada generator. Rangkaian inijuga digunakan untuk membandingkan keluaran tegangan generator dengan eksitasi minimum yang telah diseting. Rangkaian ini akan memberikan batas sinyal pada rangkaian AVR apabila melebihi eksitasi minimum, kemudian output dari MEL (Minimum Eksitasi Limiter) dikuatkan oleh amplifier.
Gambar 5. Diagram Minimum Excitasi Limiter.
k. Automatic follower
Prinsip kerja dari alat ini adalah untuk melengkapi penguatan dengan pengaturan secara manual oleh 70E. Untuk menyesuaikan pengoperasian generator dalam pembandingan fluktuasi dari tegangan terminal oleh sinyal error. Hal tersebut digunakan untuk menjaga kesetabilan tegangan pada generator. Pengoperasian ini digunakan untuk pengaturan manual (70E) untuk ketepatan tingkatan excitacy yang telah disesuaikan. Kondisi pengoperasian generator dan pembandingan fluktuasi dari tegangan terminal oleh sinyal tegangan error. Hal tersebut dijadikan pegangan untuk menjaga kestabilan tegangan pada generator dengan adanya perubahan beban.
Automatic Follower digunakan untuk mendeteksi keluaran regulator dari sinyal tegangan error dan pengoperasian otomatis manual adjuster dengan membuat nilai nol. Rangkaian ini untuk menaikkan sinyal dan menurunkan sinyal yang dikendalikan oleh 70E. Dengan cara memutar 70E untuk mengendalikan sinyal pada rangkaian ini.
Gambar 6. Blok Diagram Automatic Follower
semoga bermanfaat,
HaGe
Sistem Eksitasi
15 Jun 2009, 2:53 pm
Sistem eksitasi adalah sistem pasokan listrik DC sebagai penguatan pada generator listrik atau sebagai pembangkit medan magnet, sehingga suatu generator dapat menghasilkan energi listrik dengan besar tegangan keluaran generator bergantung pada besarnya arus eksitasinya.
Sistem ini merupakan sistem yang vital pada proses pembangkitan listrik dan pada perkembangannya, sistem Eksitasi pada generator listrik ini dapat dibedakan menjadi 2 macam, yaitu:
1. Sistem Eksitasi dengan menggunakan sikat (brush excitation)
2. Sistem Eksitasi tanpa sikat (brushless excitation).
1. Sistem Eksitasi dengan sikat
Pada Sistem Eksitasi menggunakan sikat, sumber tenaga listriknya berasal dari generator arus searah (DC) atau generator arus bolak balik (AC) yang disearahkan terlebih dahulu dengan menggunakan rectifier.
Jika menggunakan sumber listrik listrik yang berasal dari generator AC atau menggunakan Permanent Magnet Generator (PMG) medan magnetnya adalah magnet permanent. Dalam lemari penyearah, tegangan listrik arus bolak balik diubah atau disearahkan menjadi tegangan arus searah untuk mengontrol kumparan medan eksiter utama (main exciter).
Untuk mengalirkan arus Eksitasi dari main exciter ke rotor generator menggunakan slip ring dan sikat arang, demikian juga penyaluran arus yang berasal dari pilot exciter ke main exciter .
.JPG)
Gambar 1. Sistem Eksitasi dengan sikat (Brush Excitation).
Prinsip kerja pada sistem Eksitasi dengan sikat (Brush Excitation)
Generator penguat yang pertama, adalah generator arus searah hubungan shunt yang menghasilkan arus penguat bagi generator penguat kedua. Generator penguat (exciter) untuk generator sinkron merupakan generator utama yang diambil dayanya.
Pengaturan tegangan pada generator utama dilakukan dengan mengatur besarnya arus Eksitasi (arus penguatan) dengan cara mengatur potensiometer atau tahanan asut. Potensiometer atau tahanan asut mengatur arus penguat generator pertama dan generator penguat kedua menghasilkan arus penguat generator utama. Dengan cara ini arus penguat yang diatur tidak terlalu besar nilainya (dibandingkan dengan arus generator penguat kedua) sehingga kerugian daya pada potensiometer tidak terlalu besar. PMT arus penguat generator utama dilengkapi tahanan yang menampung energi medan magnet generator utama karena jika dilakukan pemutusan arus penguat generator utama harus dibuang ke dalam tahanan.
Sekarang banyak generator arus bolak-balik yang dilengkapi penyearah untuk menghasilkan arus searah yang dapat digunakan bagi penguatan generator utama sehingga penyaluran arus searah bagi penguatan generator utama, oleh generator penguat kedua tidak memerlukan cincin geser karena. penyearah ikut berputar bersama poros generator. Cincin geser digunakan untuk menyalurkan arus dari generator penguat pertama ke medan penguat generator penguat kedua. Nilai arus penguatan kecil sehingga penggunaan cincin geser tidak menimbulkan masalah.
Pengaturan besarnya arus penguatan generator utama dilakukan dengan pengatur tegangan otomatis supaya nilai tegangan klem generator konstan. Pengaturan tegangan otomatis pada awalnya berdasarkan prinsip mekanis, tetapi sekarang sudah menjadi elektronik.
Perkembangan sistem eksitasi pada generator sinkron dengan sistem eksitasi tanpa sikat, karena sikat dapat menimbulkan loncatan api pada putaran tinggi. Untuk menghilangkan sikat digunakan dioda berputar yang dipasang pada jangkar. Gambar 2 menunjukkan sistem excitacy tanpa sikat.
2. Sistem Eksitasi tanpa sikat (brushless excitation)
Penggunaan sikat atau slip ring untuk menyalurkan arus excitasi ke rotor generator mempunyai kelemahan karena besarnya arus yang mampu dialirkan pada sikat arang relatif kecil. Untuk mengatasi keterbatasan sikat arang, digunakan sistem eksitasi tanpa menggunakan sikat (brushless excitation.
Keuntungan sistem eksitasi tanpa menggunakan sikat (brushless excitation), antara lain adalah:
1) Energi yang diperlukan untuk Eksitasi diperoleh dari poros utama (main shaft), sehingga keandalannya tinggi
2) Biaya perawatan berkurang karena pada sistem Eksitasi tanpa sikat (brushless excitation) tidak terdapat sikat, komutator dan slip ring.
3) Pada sistem Eksitasi tanpa sikat (brushless excitation) tidak terjadi kerusakan isolasi karena melekatnya debu karbon pada farnish akibat sikat arang.
4) Mengurangi kerusakan ( trouble) akibat udara buruk (bad atmosfere) sebab semua peralatan ditempatkan pada ruang tertutup
5) Selama operasi tidak diperlukan pengganti sikat, sehingga meningkatkan keandalan operasi dapat berlangsung terus pada waktu yang lama.
6) Pemutus medan generator (Generator field breaker), field generator dan bus exciter atau kabel tidak diperlukan lagi
7) Biaya pondasi berkurang, sebab aluran udara dan bus exciter atau kabel tidak memerlukan pondasi
Gambar 2. Sistem Excitacy tanpa sikat (Brushless Escitacy)
Keterangan gambar:
ME : Main Exciter
MG : Main Generator
PE : Pilot Exciter
AVR : Automatic Voltage Regulator
V : Tegangan Generator
AC : Alternating Current (arus bolak balik)
DC : Direct Current (arus searah)
.JPG)
Gambar 3. Sistem Eksitasi tanpa sikat (Brushless Excitation)
Prinsip kerja sistem Eksitasi tanpa sikat (Brushless Excitation)
Generator penguat pertama disebut pilot exciter dan generator penguat kedua disebut main exciter (penguat utama). Main exciter adalah generator arus bolak-balik dengan kutub pada statornya. Rotor menghasilkan arus bolak-balik disearahkan dengan dioda yang berputar pada poros main exciter (satu poros dengan generator utama). Arus searah yang dihasilkan oleh dioda berputar menjadi arus penguat generator utama. Pilot exciter pada generator arus bolak-balik dengan rotor berupa kutub magnet permanen yang berputar menginduksi pada lilitan stator. Tegangan bolak-balik disearahkan oleh penyearah dioda danmenghasilkan arus searah yang dialirkan ke kutub-kutub magnet y ang ada pada stator main exciter. Besar arus searah yang mengalir ke kutub main exciter diatur oleh pengatur tegangan otomatis (automatic voltage regulator/AVR).
Besarnya arus berpengaruh pada besarnya arus yang dihasilkan main exciter, maka besarnya arus main exciter juga mempengaruhi besarnya tegangan yang dihasilkan oleh generator utama.
Pada sistem Eksitasi tanpa sikat, permasalahan timbul jika terjadi hubung singkat atau gangguan hubung tanah di rotor dan jika ada sekering lebur dari dioda berputar yang putus, hal ini harus dapat dideteksi. Gangguan pada rotor yang berputar dapat menimbulkan distorsi medan magnet pada generator utama dan dapat menimbulkan vibrasi (getaran) berlebihan pada unit pembangkit.
semoga bermanfaat,
HaGe
Penggunaan Alat Penghemat Listrik Di Rumah
23 May 2009, 8:49 pm
Penggunaan alat penghemat pemakaian energi listrik untuk rumah tangga masih kontroversi sampai saat ini. Ada pihak yang mengatakan bahwa penggunaan alat penghemat listrik tersebut tidak efektif dan hanya merupakan pembodohan kepada publik saja, namun klaim tentang manfaat dan keefektifan dari alat tersebut pun tak kalah hebatnya, terutama yang disebar-luaskan oleh pihak-pihak yang berkepentingan dan mendapat keuntungan dari penjualan alat ini.
Mengenai penggunaan alat ini pun menjadi topik yang menarik di forum dunia listrik (dapat anda lihat di sini). Namun Dunia listrik berusaha untuk mendapatkan penjelasan yang dapat dipertanggung-jawabkan mengenai keefektifan penggunaan alat penghemat listrik tersebut, dan akhirnya mendapatkan informasi yang diinginkan pada situs PLN-Distribusi Jawa Tengah dan D.I Yogyakarta. Berikut kutipannya:
“Umumnya, penjual memberi iming-iming bila alatnya bisa menghemat listrik 10 hingga 40 persen. Bahkan juga diberi jaminan barang akan diganti baru bila tidak terjadi perubahan tagihan listrik dalam 1 tahun. Tak ayal, ini menjadi magnet tersendiri bagi masyarakat terus berusaha menekan pengeluaran.
Di Indonesia, alat ini mulai dipasarkan sejak 2003. Berbagai merek didatangkan dari luar negeri, baik dari Jerman, Italia maupun negara Eropa lainnya. Meski ada juga buatan lokal yang mengadopsi teknologi luar.
Biasanya, alat hemat energi buatan luar negeri dipatok lebih mahal dibanding buatan lokal. Alat hemat listrik buatan Jerman misalnya dipasarkan dengan harga antara Rp 1,25 juta sampai Rp 1,5 juta, bergantung kapasitas daya yang digunakan. Sedang alat hemat energi buatan lokal berkisar Rp 100 ribu hingga Rp 300 ribu.
Kompensator Daya
Sebetulnya, cara kerja alat itu terbilang sederhana. Menurut teori, untuk mengurangi pemakaian energi listrik diperlukan sebuah kompensator daya. Kompensator ini bekerja sebagai pengatur tegangan yang akan mengurangi catu tegangan ke beban, yang berarti mengurangi catu daya ke beban. Nah, dengan mengurangi catu daya secara otomatis energi yang terpakai pun akan berkurang dibanding keadaan normal.
Ada dua jenis kompensator daya yang banyak beredar di pasaran, yakni kompensator yang dipasang secara paralel dengan beban dan kompensator yang dipasang seri dengan beban. Dari dua jenis kompensator daya ini, yang banyak beredar di pasaran adalah kompensator daya yang dipasang paralel. Jika dirata-rata, perbandingan antara jumlah kompensator daya yang dipasang paralel dengan seri kira-kira 9:1.
Kompensator yang dipasang secara paralel terhadap beban sebenarnya merupakan kompensator daya aktif-reaktif. Asas kerja kompensator ini memanfaatkan jenis arus yang dialirkan PLN ke pelanggan, yakni arus bolak-balik yang memiliki dua komponen daya: aktif dan reaktif. Daya aktif adalah daya sebenarnya yang dibutuhkan beban. Sebaliknya, daya reaktif adalah daya yang dapat terjadi karena induktansi maupun kapasitansi. Induktansi disebabkan komponen yang berbentuk kumparan seperti motor listrik maupun transfomator step down pada adaptor. Sedangkan kapasitansi diakibatkan oleh komponen kapasitor. Resultan atau jumlah dari keduanya kemudian membentuk daya nyata.
Dalam kenyataannya, daya yang dipasok oleh PLN adalah daya nyata. Oleh sebab itu untuk meminimalisasi daya yang dipasok oleh PLN maka sebisa mungkin daya reaktif diminimalisasi. Jika beban bersifat induktif maka diberi kapasitor dan jika beban bersifat kapasitif maka beban diberi induktor. Karena umumnya peralatan yang digunakan dalam lingkungan perumahan bersifat induktif, maka kompensator daya untuk mengeliminasi daya reaktif tak lain berupa kapasitor. Biasanya, alat ini dipasang secara paralel pada jaringan listrik, tepatnya setelah kotak MCB (Mini Circuit Breaker) atau sekering yang telah terpasang sebelumnya.
Sementara itu, kompensator daya yang dipasang seri dengan pemanfaat listrik merupakan sebuah alat penurun kinerja beban dengan cara menurunkan catu daya melalui penurunan tegangan catu. Hasil keluaran dari pemasangan alat kompensator daya jenis seri ini adalah diperoleh penurunan pemakaian daya nyata (watt), tetapi tegangan catu ke pemanfaat listrik juga dibuat turun. Sepintas terlihat sebagai penghematan pemakaian energi listrik, tetapi sesungguhnya kinerja pemanfaat listrik menurun dan dapat berakibat mengurangi umur pemanfaatan listrik.
Untung Rugi Penggunaan Peralatan
Berdasar penelitian alat penghemat energi yang dilakukan Pranyoto, dari bagian Litbang PLN, penggunaan alat penghemat energi, baik berupa kompensator yang dipasang seri atau paralel ternyata tidak memberi kontribusi seperti yang dijanjikan produsen. Alih-alih menurunkan penggunaan daya, yang terjadi pada penggunaan alat semacam itu adalah mengurangi efisiensi peralatan dan umur pemanfaatan listrik. Ini disebabkan meski diperoleh penurunan pemanfaatan daya nyata antara 15 persen hingga 20 persen, tetapi pemanfaatan listrik juga dibuat menurun hingga 20 persen. Misal, AC dan kulkas menjadi kurang dingin dan lampu menjadi redup.
Selain itu, pada kondisi tertentu yang mempertimbangkan adanya hambatan dalam kabel, penghematan yang terjadi dalam rumah sangat kecil. Penghematan hanya akan didapat ketika terjadi kondisi ekstrim dimana daya nyata dua kali lipat daya aktifnya. Namun jika dalam kondisi ideal alat ini justru akan menambah tagihan listrik meskipun besarnya tidak seberapa.
Namun demikian alat ini juga berguna mengoptimalisasi daya listrik agar daya yang digunakan dapat digunakan sesuai daya yang diperbolehkan oleh PLN. Misal, pada perumahan, kWh meter akan menghitung daya aktif, tetapi MCB bekerja berdasarkan arus yang mengalir pada resultan daya nyata. Dengan menggunakan alat ini, maka resiko adanya pemutusan arus (ngejepret) oleh MCB dapat berkurang, dengan catatan bahwa rumah tersebut banyak menggunakan peralatan yang bersifat induktif. Jadi jika sebuah rumah berdaya 900 watt, terkadang dengan peralatan yang berdaya 600 watt atau 700 watt ternyata listriknya ngejepret. Nah, dengan pemasangan alat penghemat energi maka penggunaan daya akan dapat dioptimalkan mendekati 900 watt.
Jurus Menggaet Konsumen
Seringkali seorang calon pembeli tertarik iming-iming penurunan tagihan listrik yang diungkapkan penjual. Biasanya konsumen akan diberi demonstrasi yang meyakinkan. Ada tiga modus yang sering digunakan.
Pertama, dengan menggunakan amperemeter. Ketika kompensator dipasang, amperemeter akan menunjukkan angka lebih rendah dibanding kondisi normal. Konsumen yang biasanya awam dengan masalah kelistrikan seringkali terkecoh. Tentu saja keadaan sebenarnya tidak demikian. Amperemeter mengukur arus pada komponen daya nyata dan bukan pada komponen daya aktif. Walaupun besaran yang ditunjukkan amperemeter akan berubah tergantung apakah alat penghemat dipasang atau tidak, besaran arus pada komponen daya aktif sebenarnya tidak akan berubah.
Kedua, dengan menggunakan wattmeter. ’Jurus’ ini memang lebih cerdik dari yang pertama, karena PLN memang mengukur berdasarkan Watt. Tetapi yang tidak disadari konsumen adalah ada hambatan berukuran besar atau gulungan kabel yang sangat panjang di belakang alat demonstrasi ini yang menghubungkan beban dengan sumber listrik, terkadang bahkan sampai 100 meter. Jelas, ini sangat kontras dengan keadaan instalasi di rumah yang rata-rata hanya mencapai 10 meter.
Ketiga, masih menggunakan wattmeter, tetapi tanpa memperlihatkan besaran tegangan. Alat ini dengan meyakinkan dapat memperlihatkan bahwa penggunaan daya akan dihemat. Tetapi konsumen tidak menyadari bahwa sebenarnya tegangan listrik sudah jauh di bawah 220V, diturunkan dari keadaan normal.
Sebenarnya ada cara mudah menekan tagihan rekening listrik yang tidak memerlukan peralatan tambahan semacam ”alat hemat listrik”. Salah satunya mengkonsumsi listrik seperlunya atau mematikan peralatan saat tidak digunakan. Misal ketika keluar kamar, lampu dimatikan. Jangan lupa pakai lampu hemat energi. Meski agak sedikit mahal tapi konsumsi dayanya jauh lebih kecil dibanding lampu biasa dan umur penggunaannya lebih lama.
So, mudah kan? Tanpa perlu membeli alat hemat listrik yang berharga jutaan, Anda juga dapat menghemat listrik dengan mudah dan nyaman.”
sumber: www.plnjateng.co.id
Tentang kiat-kiat hemat listrik, dapat dibaca pada artikel di sini dan sini
dan untuk booklet cara hemat listrik dari Energy Management Indonesia, silahkan download di sini
Keandalan Pembangkit
19 May 2009, 8:43 pm
Pada artikel mengenai faktor-faktor dalam pembangkitan (dapat dibaca di sini) disebutkan bahwa Forced Outage Rate (FOR) adalah suatu faktor yang menggambarkan keandalan unit pembangkit. Dalam sistem interkoneksi yang terdiri dari banyak unit pembangkit, maka keandalan unit-unit pembangkit yang beroperasi dibandingkan dengan beban yang harus dilayani menggambarkan keandalan sistem tersebut.
Ada angka yang menggambarkan berapa besar probabilitas unit-unit pembangkit yang beroperasi tidak mampu melayani beban. Angka probabilitas ini dalam bahasa Inggris disebut "loss of load probability" atau biasa disingkat LOLP. Gambar 1 menggambarkan secara kualitatif besarnya LOLP untuk suatu sistem, yaitu:
LOLP = p x t
keterangan
p : menggambarkan probabilitas sistem dapat menyediakan daya sebesar b.
t : menggambarkan lamanya garis tersedianya daya sebesar b memotong kurva lama beban dari sistem.
Grafik 1. Penggambaran LOLP = pxt dalam hari per tahun pada kurva lama beban.
Nilai LOLP biasanya dinyatakan dalam hari per tahun.
"Makin kecil nilai LOLP, makin tinggi keandalan sistem. Sebaliknya, makin besar nilai LOLP, makin rendah keandalan sistem, karena hal ini berarti probabilitas sistem tidak dapat melayani beban yang makin besar."
Nilai LOLP dapat diperkecil dengan menambah daya terpasang atau menurunkan nilai Forced Outage Rate (FOR) unit pembangkit, karena dua langkah ini dapat memperkecil probabilitas daya tersedia b pada gambar 1 menjadi terlalu rendah sehingga memotong kurva lama beban dengan nilai t yang lebih lama.
Penentuan besarnya nilai LOLP dari suatu sistem harus mempertimbangkan besarnya peran penyediaan tenaga listrik pada sistem tersebut atau dengan kata lain berapa besar kerugian yang dialami pemakai energi listrik (konsumen) apabila terjadi interupsi atau gangguan penyediaan pasokan energi listrik.
Misalnya dalam sitem yang berupa sebuah PLTD dengan bebeapa unit pembangkit yang memasok tenaga listrik kesebuah pabrik. LOLP dari sistem ini ditentukan dengan mempertimbangkan berapa kerugian yang timbul apabila pabrik mengalami gangguan pasokan tenaga listrik, yang dinyatakan dalam Rupiah per kWh terputus.
Pada sistem yang besar seperti sistem tenaga listrik yang dikelola oleh PLN, penentuan nilai LOLP ini haruslah mempertimbangkan harga Rupiah per kWh terputus secara nasional. Hal ini disebabkan karena dengan terputusnya pasokan tenaga listrik dari PLN, berarti menimbulkan kerugian nasional.
Standar PLN mengenai LOLP adalah 3 hari per tahun untuk sistem interkoneksi Jawa (JAMALI) hari dan 5 hari per tahun untuk sistem di luar Jawa.
semoga bermanfaat, http:/dunia-listrik.blogspot.com
Sistem Pentanahan
19 May 2009, 5:50 pm
Dalam sebuah instalasi listrik ada empat bagian yang harus ditanahkan atau sering juga disebut dibumikan. Empat bagian dari instalasi listrik ini adalah:
a. Semua bagian instalasi yang terbuat dari logam (menghantar listrik) dan dengan mudah bisa disentuh manusia. Hal ini perlu agar potensial dari logam yang mudah disentuh manusia selalu sama dengan potensial tanah (bumi) tempat manusia berpijak sehingga tidak berbahaya bagi manusia yang menyentuhnya.
b. Bagian pembuangan muatan listrik (bagian bawah) dari lightning arrester. Hal ini diperlukan agar lightning arrester dapat berfungsi dengan baik, yaitu membuang muatan listrik yang diterimanya dari petir ke tanah (bumi) dengan lancar, seperti telah dijelaskan pada artikel di sini.
c. Kawat petir yang ada pada bagian atas saluran transmisi. Kawat petir ini sesungguhnya juga berfungsi sebagai lightning arrester. Karena letaknya yang ada di sepanjang saluran transmisi, maka semua kaki tiang transmisi harus ditanahkan agar petir yang menyambar kawat petir dapat disalurkan ke tanah dengan lancar melalui kaki tiang saluran transmisi.
d. Titik netral dari transformator atau titik netral dari generator. Hal ini diperlukan dalam kaitan dengan keperluan proteksi khususnya yang menyangkut gangguan hubung tanah.
Dalam praktik, diinginkan agar tahanan pentanahan dari titik-titik pentanahan tersebut di atas tidak melebihi 4 ohm.
Secara teoretis, tahanan dari tanah atau bumi adalah nol karena luas penampang bumi tak terhingga. Tetapi kenyataannya tidak demikian, artinya tahanan pentanahan nilainya tidak nol. Hal ini terutama disebabkan oleh adanya tahanan kontak antara alat pentanahan dengan tanah di mana alat tersebut dipasang (dalam tanah). Alat untuk
melakukan pentanahan ditunjukkan oleh Gambar 1.
Gambar 1. Macam-macam alat pentanahan.
Dari gambar 1 tampak bahwa ada empat alat pentanahan, yaitu:
1. Batang pentanahan tunggal (single grounding rod).
2. Batang pentanahan ganda (multiple grounding rod). Terdiri dari beberapa batang tunggal yang dihubungkan paralel.
3. Anyaman pentanahan (grounding mesh), merupakan anyaman kawat tembaga.
4. Pelat pentanahan (grounding plate), yaitu pelat tembaga.
Tahanan pentanahan selain ditimbulkan oleh tahanan kontak tersebut diatas juga ditimbulkan oleh tahanan sambungan antara alat pentanahan dengan kawat penghubungnya. Unsur lain yang menjadi bagian dari tahanan pentanahan adalah tahanan dari tanah yang ada di sekitar alat pentanahan yang menghambat aliran muatan listrik (arus listrik) yang keluar dari alat pentanahan tersebut. Arus listrik yang keluar dari alat pentanahan ini menghadapi bagian-bagian tanah yang berbeda tahanan jenisnya. Untuk jenis tanah yang sama, tahanan jenisnya dipengaruhi oleh kedalamannya. Makin dalam letaknya, umumnya makin kecil tahanan jenisnya, karena komposisinya makin padat dan umumnya juga lebih basah. Oleh karena itu, dalam memasang batang pentanahan, makin dalam pemasangannya akan makin baik hasilnya dalam arti akan didapat tahanan pentanahan yang makin rendah.
Gambar 2. Batang pentanahan beserta aksesorisnya.
Gambar 2 menggambarkan batang pentanahan beserta aksesorisnya, yaitu; (1) Konduktor tanah, (2) Penghubung antara konduktor dengan elektroda tanah, dan (3) Elektroda tanah.
Gambar 3. Batang pentanahan dan lingkaran pengaruhnya (sphere of influence).
Sedangkan gambar 3 menggambarkan batang pentanahan beserta lingkaran pengaruhnya (sphere of influence) didalam tanah. Tampak bahwa makin dalam letaknya di dalam tanah sampai kedalaman yang sama dengan kedalaman batang pentanahan, dan lingkaran pengaruh ini makin dekat dengan batang pentanahan. Hal ini disebabkan oleh adanya variasi tahanan jenis tanahnya, seperti ditunjukan oleh tabel tahanan jenis tanah dibawah ini.
Tabel 1. Tahanan jenis berbagai macam tanah dan tahanan pentanahannya.
Tabel 1 menunjukkan tahanan jenis berbagai macam tanah serta tahanan pentanahan dengan berbagai kedalaman dan apabila digunakan pita pentanahan (grounding strip) dengan berbagai ukuran panjang. Dari tabel terlihat bahwa untuk memperoleh tahanan pentanahan 6 Ω di humus lembab, maka batang pentanahannya cukup dipancang sedalam 5 meter tetapi bila di pasir kering kedalamannya harus 165 meter.
lightning arrester
19 May 2009, 5:21 pm
Pusat pembangkit listrik umumnya dihubungkan dengan saluran transmisi udara yang menyalurkan tenaga listrik ke pusat-pusat konsumsi tenaga listrik, yaitu gardu-gardu induk (GI), seperti telah dijelaskan pada artikel sebelumnya di sini dan sini. Sedangkan saluran transmisi udara ini rawan terhadap sambaran petir yang menghasilkan gelombang berjalan (surja tegangan) yang dapat masuk ke pusat pembangkit listrik. Oleh karena itu, dalam pusat listrik harus ada lightning arrester (penangkal petir) yang berfungsi menangkal gelombang berjalan dari petir yang akan masuk ke instalasi pusat pembangkit listrik. Gelombang berjalan juga dapat berasal dari pembukaan dan penutupan pemutus tenaga atau circuit breaker (switching).
Pada sistem Tegangan Ekstra Tinggi (TET) yang besarnya di atas 350 kV, surja tegangan yang disebabkan oleh switching lebih besar dari pada surja petir.
Saluran udara yang keluar dari pusat pembangkit listrik merupakan bagian instalasi pusat pembangkit listrik yang paling rawan sambaran petir dan karenanya harus diberi lightning arrester. Selain itu, lightning arrester harus berada di depan setiap transformator dan harus terletak sedekat mungkin dengan transformator. Hal ini perlu karena pada petir yang merupakan gelombang berjalan menuju ke transformator akan melihat transformator sebagai suatu ujung terbuka (karena transformator mempunyai isolasi terhadap bumi/tanah) sehingga gelombang pantulannya akan saling memperkuat dengan gelombang yang datang. Berarti transformator dapat mengalami tegangan surja dua kali besarnya tegangan gelombang surja yang datang. Untuk mencegah terjadinya hal ini, lightning arrester harus dipasang sedekat mungkin dengan transformator.
Lightning arrester bekerja pada tegangan tertentu di atas tegangan operasi untuk membuang muatan listrik dari surja petir dan berhenti beroperasi pada tegangan tertentu di atas tegangan operasi agar tidak terjadi arus pada tegangan operasi, dan perbandingan dua tegangan ini disebut rasio proteksi arrester.
Tingkat isolasi bahan arrester harus berada di bawah tingkat isolasi bahan transformator agar apabila sampai terjadi flashover, maka flashover diharapkan terjadi pada arrester dan tidak pada transformator.
Transformator merupakan bagian instalasi pusat listrik yang paling mahal dan rawan terhadap sambaran petir, selain itu jika sampai terjadi kerusakan transformator, maka daya dari pusat listrik tidak dapat sepenuhnya disalurkan dan biayanya mahal serta waktu untuk perbaikan relatif lama.
Salah satu perkembangan dari lightning arrester adalah penggunaan oksida seng Zn02 sebagai bahan yang menjadi katup atau valve arrester. Dalam menentukan rating arus arrester, sebaiknya dipelajari statistik petir setempat. Misalnya apabila statistik menunjukkan distribusi probabilitas petir yang terbesar adalah petir 15 kilo Ampere (kA), maka rating arrester diambil 15 kilo Ampere.
Gambar 1 akan menunjukkan konstruksi sebuah lightning arrester buatan Westinghouse yang menggunakan celah udara (air gap) di bagian atas.
Gambar 1. Konstruksi sebuah lightning arrester buatan Westinghouse yang menggunakan celah udara (air gap) di bagian atas
Arrester ini bisa dipasang pada bangunan gedung atau di dekat alat yang perlu dilindungi misalnya pada komputer. Alat yang dilindungi perlu tidak saja dilindungi terhadap sambaran petir secara langsung, tetapi juga terhadap sambaran tidak langsung yang menimbulkan induksi.
Gambar 2. Lightning Arrester Tegangan Rendah Untuk Dipasang di Luar Gedung
Gambar 3. Lightning Arrester Tegangan Rendah Untuk Dipasang didalam Gedung
Konfigurasi Hubungan Belitan Transformator 3 fasa
16 May 2009, 12:44 pm
Pada artikel Transformator di sini, telah dibahas mengenai klasifikasi transformator dan bagian-bagian transformator, dan kemudian diikuti dengan artikel selanjutnya tentang bagian-bagian transformator dan peralatan proteksinya di sini. Rangkaian artikel mengenai transformator dilengkapi pula dengan artikel mengenai perawatan dan pemantauan kondisi transformator saat bekerja di sini.
Sedangkan artikel kali ini akan dibahas secara umum, HANYA mengenai hubungan-hubungan belitan pada transformator 3 fasa. Dan jika anda ingin mengetahui besarnya nilai tegangan, arus dan daya pada masing-masing hubungan, anda dapat membacanya pada artikel di sini.
Transformator 3 fasa pada dasarnya merupakan Transformator 1 fase yang disusun menjadi 3 buah dan mempunyai 2 belitan, yaitu belitan primer dan belitan sekunder. Ada dua metode utama untuk menghubungkan belitan primer yaitu hubungan segitiga dan bintang (delta dan wye). Sedangkan pada belitan sekundernya dapat dihubungkan secara segitiga, bintang dan zig-zag (Delta, Wye dan Zig-zag). Ada juga hubungan dalam bentuk khusus yaitu hubungan open-delta (VV connection)
Konfigurasi Transformator 3 Fasa
Transformator hubungan segitiga-segitiga (delta-delta)
Gambar 1. Hubungan delta-delta (segitiga-segitiga).
Pada gambar 1 baik belitan primer dan sekunder dihubungkan secara delta. Belitan primer terminal 1U, 1V dan 1W dihubungkan dengan suplai tegangan 3 fasa. Sedangkan belitan sekunder terminal 2U, 2V dan 2W disambungkan dengan sisi beban. Pada hubungan Delta (segitiga) tidak ada titik netral, yang diperoleh ketiganya merupakan tegangan line ke line, yaitu L1, L2 dan L3.
Dalam hubungan delta-delta (lihat gambar 1), tegangan pada sisi primer (sisi masukan) dan sisi sekunder (sisi keluaran) adalah dalam satu fasa. Dan pada aplikasinya (lihat gambar 2), jika beban imbang dihubungkan ke saluran 1-2-3, maka hasil arus keluaran adalah sama besarnya. Hal ini menghasilkan arus line imbang dalam saluran masukan A-B-C. Seperti dalam beberapa hubungan delta, bahwa arus line adalah 1,73 kali lebih besar dari masing-masing arus Ip (arus primer) dan Is (arus sekunder) yang mengalir dalam lilitan primer dan sekunder. Power rating untuk transformator 3 fasa adalah 3 kali rating transformator tunggal.
Gambar 2. Diagram Hubungan Delta-Delta Transformator 3 Fasa Dihubungkan Pembangkit Listrik dan Beban (Load)
Transformator hubungan bintang-bintang (wye–wye)
Gambar 3. Hubungan Belitan Bintang-bintang.
Ketika transformator dihubungkan secara bintang-bintang, yang perlu diperhatikan adalah mencegah penyimpangan dari tegangan line ke netral (fase ke netral). Cara untuk mencegah menyimpangan adalah menghubungkan netral untuk primer ke netral sumber yang biasanya dengan cara ditanahkan (ground), seperti ditunjukkan pada
Gambar 4. Cara lain adalah dengan menyediakan setiap transformator dengan lilitan ke tiga, yang disebut lilitan ” tertiary”. Lilitan tertiary untuk tiga transformator dihubungkan secara delta seperti ditunjukkan pada Gambar 5, yang sering menyediakan cabang yang melalui tegangan dimana transformator dipasang. Tidak ada beda fasa antara tegangan line transmisi masukan dan keluaran (primer & sekunder) untuk transformator yang dihubungkan bintang-bintang.
Gambar 4. Hubungan bintang-bintang.
Gambar 5. Hubungan Bintang-bintang dengan belitan tertier.
Transformator hubungan segitiga-bintang (delta-wye)
Pada hubungan segitiga-bintang (delta-wye), tegangan yang melalui setiap lilitan primer adalah sama dengan tegangan line masukan. Tegangan saluran keluaran adalah sama dengan 1,73 kali tegangan sekunder yang melalui setiap transformator. Arus line pada phasa A, B dan C adalah 1,73 kali arus pada lilitan sekunder. Arus line pada fasa 1, 2 dan 3 adalah sama dengan arus pada lilitan sekunder.
Gambar 6. Hubungan Segitiga-Bintang (Delta-wye)
Hubungan delta-bintang menghasilkan beda fasa 30° antara tegangan saluran masukan dan saluran transmisi keluaran. Maka dari itu, tegangan line keluaran E12 adalah 30° mendahului tegangan line masukan EAB, seperti dapat dilihat dari diagram phasor. Jika saluran keluaran memasuki kelompok beban terisolasi, beda fasanya tidak masalah. Tetapi jika saluran dihubungkan paralel dengan saluran masukan dengan sumber lain, beda phasa 30° mungkin akan membuat hubungan paralel tidak memungkinkan, sekalipun jika saluran tegangannya sebaliknya identik.
Keuntungan penting dari hubungan bintang adalah bahwa akan menghasilkan banyak isolasi/penyekatan yang dihasilkan di dalam transformator. Lilitan HV (high Voltage/tegangan tinggi) telah diisolasi/dipisahkan hanya 1/1,73 atau 58% dari tegangan saluran.
Gambar 8. Skema Diagram Hubungan Delta-Bintang dan Diagram Phasor
Transformator hubungan segitiga terbuka (open-delta)
Hubungan open-delta ini untuk merubah tegangan sistem 3 fasa dengan menggunakan hanya 2 transformator yang dihubungkan secara open–delta. Rangkaian open–delta adalah identik dengan rangkaian delta–delta, kecuali bahwa satu transformer tidak ada. Bagaimanapun, hubungan open-delta jarang digunakan sebab hanya mampu dibebani sebesar 86.6% (0,577 x 3 x rating trafo) dari kapasitas transformator yang terpasang.
Gambar 7. Hubungan Open Delta.
Sebagai contoh, jika 2 transformator 50 kVA dihubungkan secara open–delta, kapasitas transformator bank yang terpasang adalah jelas 2x50 = 100kVA. karen terhubung open-delta, maka transformator hanya dapat dibebani 86.6 kVA sebelum transformator mulai menjadi overheat (panas berlebih). Hubungan open–delta utamanya digunakan dalam situasi darurat. Maka, jika 3 transformator dihubungkan secara delta–delta dan salah satunya rusak dan harus diperbaiki/dipindahkan, maka hal ini memungkinkan
Transformator hubungan Zig-zag
Transformator dengan hubungan Zig-zag memiliki ciri khusus, yaitu belitan primer memiliki tiga belitan, belitan sekunder memiliki enam belitan dan biasa digunakan untuk beban yang tidak seimbang (asimetris) - artinya beban antar fasa tidak sama, ada yang lebih besar atau lebih kecil-
Gambar 9. Hubungan Bintang-zigzag (Yzn5)
Gambar 9 menunjukkan belitan primer 20 KV terhubung dalam bintang L1, L2 dan L3 tanpa netral N dan belitan sekunder 400 V merupakan hubungan Zig-zag dimana hubungan dari enam belitan sekunder saling menyilang satu dengan lainnya. Saat beban terhubung dgn phasa U dan N arus sekunder I2 mengalir melalui belitan phasa phasa U dan phasa S. Bentuk vektor tegangan Zig-zag garis tegangan bukan garis lurus,tetapi bergeser dengan sudut 60°.
Demikian sedikit ulasan mengenai konfigurasi hubungan belitan transformator 3 fasa, Semoga bermanfaat.
Metode Paralel Generator Sinkron
29 Apr 2009, 11:14 pm
Bila suatu generator mendapatkan pembebanan yang melebihi dari kapasitasnya, maka dapat mengakibatkan generator tersebut tidak bekerja atau bahkan akan mengalami kerusakan. Untuk mengatasi kebutuhan listrik atau beban yang terus meningkat tersebut, bisa diatasi dengan menjalankan generator lain yang kemudian dioperasikan secara paralel dengan generator yang telah bekerja sebelumnya, pada satu jaringan listrik yang sama. Keuntungan dari menggabungkan 2 generator atau lebih dalam suatu jaringan listrik adalah bila salah satu generator tiba-tiba mengalami gangguan, maka generator tersebut dapat dihentikan serta beban dialihkan pada generator lain, sehingga pemutusan listrik secara total bisa dihindari.
Cara Memparalel Generator
Syarat-syarat yang harus dipenuhi untuk memparalel dua buah generator atau lebih ialah:
• Polaritas dari generator harus sama dan tidak bertentangan setiap saat terhadap satu sama lainnya.
• Nilai efektif tegangan harus sama.
• Tegangan Generator yang diparalelkan mempunyai bentuk gelombang yang sama.
• Frekuensi kedua generator atau frekuensi generator dengan jala-jala harus sama.
• Urutan fasa dari kedua generator harus sama.
penjelasan mengenai syarat-syarat diatas dapat dibaca pada artikel di sini, sini dan sini.
Kerja Paralel Generator
Ada beberapa cara untuk memparalelkan generator dengan mengacu pada syarat-syarat diatas, yaitu :
a. Lampu Cahaya berputar dan Volt-meter
b. Voltmeter, Frekuensi Meter, dan Synchroscope.
c. Cara Otomatis
Lampu Cahaya Berputar dan Volt-meter
Dengan rangkaian pada gambar 1, pilih lampu dengan tegangan kerja dua kali tegangan fasa-netral generator atau gunakan dua lampu yang dihubungkan secara seri. Dalam keadaan saklar S terbuka operasikan generator, kemudian lihat urutan nyala lampu. Urutan lampu akan berubah menurut urutan L1 - L2 - L3 - L1 - L2 - L3.
Gambar 1. Rangkaian Paralel Generator.
Perhatikan Gambar 2a, pada keadaan ini L1 paling terang, L2 terang, dan L3 redup. Perhatikan Gambar 2b, pada keadaan ini:
• L2 paling terang
• L1 terang
• L3 terang
Perhatikan gambar 2c, pada keadaan ini,
• L1 dan L2 sama terang
• L3 Gelap dan Voltmeter=0 V
Pada saat kondisi ini maka generator dapat diparalelkan dengan jala-jala (generator lain).
Gambar 2a,b dan c. Rangkaian Lampu Berputar.
Voltmeter, Frekuensi Meter dan Synchroscope
Pada pusat-pusat pembangkit tenaga listrik, untuk indikator paralel generator banyak yang menggunakan alat Synchroscope, gambar 3. Penggunaan alat ini dilengkapi dengan Voltmeter untuk memonitor kesamaan tegangan dan Frekuensi meter untuk kesamaan frekuensi.
Ketepatan sudut fasa dapat dilihat dari synchroscope. Bila jarum penunjuk berputar berlawanan arah jarum jam, berarti frekuensi generator lebih rendah dan bila searah jarum jam berarti frekuensi generator lebih tinggi. Pada saat jarum telah diam dan menunjuk pada kedudukan vertikal, berarti beda fasa generator dan jala-jala telah 0 (Nol) dan selisih frekuensi telah 0 (Nol), maka pada kondisi ini saklar dimasukkan (ON). Alat synchroscope tidak bisa menunjukkan urutan fasa jala-jala, sehingga untuk memparalelkan perlu dipakai indikator urutan fasa jala-jala.
Paralel Otomatis
Paralel generator secara otomatis biasanya menggunakan alat yang secara otomatis memonitor perbedaan fasa, tegangan, frekuensi, dan urutan fasa. Apabila semua kondisi telah tercapai alat memberi suatu sinyal bahwa saklar untuk paralel dapat dimasukkan.
Gambar 3. Synchroscope.
Semoga bermanfaat,http://dunia-listrik.logspot.com
Pengaturan Tegangan Generator Sinkron
29 Apr 2009, 5:34 pm
Pengaturan tegangan adalah perubahan tegangan terminal antara keadaan beban nol dengan beban penuh, dan ini dinyatakan dengan persamaan :
Terjadinya perbedaan tegangan terminal V dalam keadaan berbeban dengan tegangan Eo pada saat tidak berbeban dipengaruhi oleh faktor daya dan besarnya arus jangkar (Ia) yang mengalir.
Untuk menentukan pengaturan tegangan dari generator adalah dengan memanfaatkan karakteristik tanpa beban dan hubung singkat yang diperoleh dari hasil percobaan dan pengukuran tahanan jangkar. Ada tiga metoda atau cara yang sering digunakan untuk menentukan pengaturan tegangan tersebut, yaitu :
• Metoda Impedansi Sinkron atau Metoda GGL.
• Metoda Amper Lilit atau Metoda GGM.
• Metoda Faktor Daya Nol atau Metoda Potier.
Metoda Impedansi Sinkron
Untuk menentukan pangaturan tegangan dengan menggunakan Metoda Impedansi Sinkron, langkah-langkahnya sebagai berikut :
• Tentukan nilai impedansi Sinkron dari karakteristik tanpa beban dan karakteristik hubung singkat.
• Tentukan nilai Ra berdasarkan hasil pengukuran dan perhitungan.
• Berdasarkan persamaan hitung nilai Xs.
• Hitung harga tegangan tanpa beban Eo.
• Hitung persentase pengaturan tegangan.
Gambar 1. Vektor Diagram Pf “Lagging”
Gambar 1 memperlihatkan contoh Vektor diagram untuk beban dengan faktor daya lagging.
Eo =OC = Tegangan tanpa beban
V =OA = Tegangan terminal
I.Ra=AB=Tegangan jatuh Resistansi Jang-kar
I.Xs = BC= Tegangan jatuh Reaktansi Sinkron.
Pengaturan yang diperoleh dengan metoda ini biasanya lebih besar dari nilai sebenarnya.
Metoda Amper Lilit
Perhitungan dengan Metoda Amper Lilit berdasarkan data yang diperoleh dari percobaan tanpa beban dan hubung singkat. Dengan metoda ini reaktansi bocor XL diabaikan dan reaksi jangkar diperhitungkan.
Adapun langkah-langkah menentukan nilai arus medan yang diperlukan untuk memperoleh tegangan terminal generator saat diberi beban penuh, adalah sebagai berikut :
• Tentukan nilai arus medan (Vektor OA) dari percobaan beban nol yang diperlukan untuk mendapatkan tegangan nominal generator.
• Tentukan nilai arus medan (Vektor AB) dari percobaan hubung singkat yang diperlukan untuk mendapatkan arus beban penuh generator.
• Gambarkan diagram vektornya dengan memperhatikan faktor dayanya:
• untuk faktor daya “Lagging” dengan sudut (90° + ϕ)
• untuk faktor daya “Leading” dengan sudut (90° - ϕ)
• untuk faktor daya “Unity” dengan sudut (90°). perhatikan gambar 2a,b,c.
• Hitung nilai arus medan total yang ditunjukkan oleh vektor OB.
Gambar 2. Vektor Arus Medan
Gambar 3 akan memperlihatkan diagram secara lengkap dengan karakteristik beban nol dan hubung singkat.
OA = Arus medan yang diperlukan untuk mendapatkan tegangan nominal.
OC = Arus medan yang diperlukan untuk mendapatkan arus beban penuh pada hubung-singkat.
AB = OC = dengan sudut (90° + ϕ) terhadap OA.
OB = Total arus medan yang dibutuhkan untuk mendapatkan tegangan Eo dari karakteristik beban nol.
Gambar 3. Karakteristik Beban Nol, Hubung Singkat, dan Vektor Arus Medan.
Metoda Potier
Metoda ini berdasarkan pada pemisahan kerugian akibat reaktansi bocor XL dan pengaruh reaksi jangkar Xa. Data yang diperlukan adalah :
• Karakteristik Tanpa beban.
• Karakteristik Beban penuh dengan faktor daya nol.
Khusus untuk karakteristik beban penuh dengan faktor daya nol dapat diperoleh dengan cara melakukan percobaan terhadap generator seperti halnya pada saat percobaan tanpa beban, yaitu menaikkan arus medan secara bertahap, yang membedakannya supaya menghasilkan faktor daya nol, maka generator harus diberi beban reaktor murni. Arus jangkar dan faktor daya nol saat dibebani harus dijaga konstan.
Langkah-langkah untuk menggambar Diagram Potier sebagai berikut :
1. Pada kecepatan Sinkron dengan beban reaktor, atur arus medan sampai tegangan nominal dan beban reaktor (arus beban) sampai arus nominal.
2. Gambarkan garis sejajar melalui kurva beban nol. Buat titik A yang menunjuk-kan nilai arus medan pada percobaan faktor daya nol pada saat tegangan nominal.
3. Buat titik B, berdasarkan percobaan hubung singkat dengan arus jangkar penuh. OB menunjukkan nilai arus medan saat percobaan tersebut.
4. Tarik garis AD yang sama dan sejajar garis OB.
5. Melalui titik D tarik garis sejajar kurva senjang udara sampai memotong kurva beban nol dititik J. Segitiga ADJ disebut segitiga Potier.
6. Gambar garis JF tegak lurus AD. Panjang JF menunjukkan kerugian tegangan akibat reaktansi bocor.
7. AF menunjukkan besarnya arus medan yang dibutuhkan untuk mengatasi efek magnetisasi akibat raeksi jangkar saat beban penuh.
8. DF untuk penyeimbang reaktansi bocor jangkar (JF).
Gambar 4. Diagram Potier.
Dari gambar Diagram Potier diatas, bisa dilihat bahwa :
• V nilai tegangan terminal saat beban penuh.
• V ditambah JF (I.Xl) menghasilkan tegangan E.
• BH = AF = arus medan yang dibutuhkan untuk mengatasi reaksi jangkar.
• Bila vektor BH ditambah kan ke OG, maka besarnya arus medan yang dibutuhkan untuk tegangan tanpa beban Eo bisa diketahui.
Vektor diagram yang terlihat pada diagram Potier bisa digambarkan secara terpisah seperti terlihat pada Gambar 5.
Gambar 5. Vektor Diagram Potier.
Semoga bermanfaat,
Prinsip Kerja Generator sinkron
29 Apr 2009, 5:01 pm
Setelah kita membahas di sini mengenai konstruksi dari suatu generator sinkron, maka artikel kali ini akan membahas mengenai prinsip kerja dari suatu generator sinkron. Yang akan menjadi kerangka bahasan kali ini adalah pengoperasian generator sinkron dalam kondisi berbeban, tanpa beban, menentukan reaktansi dan resistansi dengan melakukan percobaan tanpa beban (beban nol), percobaan hubung-singkat dan percobaan resistansi jangkar.
Seperti telah dijelaskan pada artikel-artikel sebelumnya, bahwa kecepatan rotor dan frekuensi dari tegangan yang dibangkitkan oleh suatu generator sinkron berbanding lurus. Gambar 1 akan memperlihatkan prinsip kerja dari sebuah generator AC dengan dua kutub, dan dimisalkan hanya memiliki satu lilitan yang terbuat dari dua penghantar secara seri, yaitu penghantar a dan a’.
Untuk dapat lebih mudah memahami, silahkan lihat animasi prinsip kerja generator, di sini.
Gambar 1. Diagram Generator AC Satu Phasa Dua Kutub.
Lilitan seperti disebutkan diatas disebut “Lilitan terpusat”, dalam generator sebenarnya terdiri dari banyak lilitan dalam masing-masing fasa yang terdistribusi pada masing-masing alur stator dan disebut “Lilitan terdistribusi”. Diasumsikan rotor berputar searah jarum jam, maka fluks medan rotor bergerak sesuai lilitan jangkar. Satu putaran rotor dalam satu detik menghasilkan satu siklus per detik atau 1 Hertz (Hz).
Bila kecepatannya 60 Revolution per menit (Rpm), frekuensi 1 Hz. Maka untuk frekuensi f = 60 Hz, rotor harus berputar 3600 Rpm. Untuk kecepatan rotor n rpm, rotor harus berputar pada kecepatan n/60 revolution per detik (rps). Bila rotor mempunyai lebih dari 1 pasang kutub, misalnya P kutub maka masing-masing revolution dari rotor menginduksikan P/2 siklus tegangan dalam lilitan stator. Frekuensi dari tegangan induksi sebagai sebuah fungsi dari kecepatan rotor, dan diformulasikan dengan:
Untuk generator sinkron tiga fasa, harus ada tiga belitan yang masing-masing terpisah sebesar 120 derajat listrik dalam ruang sekitar keliling celah udara seperti diperlihatkan pada kumparan a – a’, b – b’ dan c – c’ pada gambar 2. Masing-masing lilitan akan menghasilkan gelombang Fluksi sinus satu dengan lainnya berbeda 120 derajat listrik. Dalam keadaan seimbang besarnya fluksi sesaat :
ΦA = Φm. Sin ωt
ΦB = Φm. Sin ( ωt – 120° )
ΦC = Φm. Sin ( ωt – 240° )
Gambar 2. Diagram Generator AC Tiga Fasa Dua Kutub
Besarnya fluks resultan adalah jumlah vektor ketiga fluks tersebut adalah:
ΦT = ΦA +ΦB + ΦC, yang merupakan fungsi tempat (Φ) dan waktu (t), maka besar- besarnya fluks total adalah:
ΦT = Φm.Sin ωt + Φm.Sin(ωt – 120°) + Φm. Sin(ωt– 240°). Cos (φ – 240°)
Dengan memakai transformasi trigonometri dari :
Sin α . Cos β = ½.Sin (α + β) + ½ Sin (α + β ),
maka dari persamaan diatas diperoleh :
ΦT = ½.Φm. Sin (ωt +φ )+ ½.Φm. Sin (ωt – φ) + ½.Φm. Sin ( ωt + φ – 240° )+ ½.Φm. Sin (ωt – φ) +½.Φm. Sin (ωt + φ – 480°)
Dari persamaan diatas, bila diuraikan maka suku kesatu, ketiga, dan kelima
akan silang menghilangkan. Dengan demikian dari persamaan akan didapat
fluksi total sebesar, ΦT = ¾ Φm. Sin ( ωt - Φ ) Weber .
Jadi medan resultan merupakan medan putar dengan modulus 3/2 Φ dengan
sudut putar sebesar ω. Maka besarnya tegangan masing-masing fasa adalah :
E maks = Bm. ℓ. ω r Volt
dimana :
Bm = Kerapatan Fluks maksimum kumparan medan rotor (Tesla)
ℓ = Panjang masing-masing lilitan dalam medan magnetik (Weber)
ω = Kecepatan sudut dari rotor (rad/s)
r = Radius dari jangkar (meter)
anda dapat juga membaca artikel yang terkait dengan bahasan kali ini, di:
- elektromekanis dalam sistem tenaga-1, di sini.
- elektromekanis dalam sistem tenaga-2, di sini.
Generator Tanpa Beban
Apabila sebuah mesin sinkron difungsikan sebagai generator dengan diputar pada kecepatan sinkron dan rotor diberi arus medan (If), maka pada kumparan jangkar stator akan diinduksikan tegangan tanpa beban (Eo), yaitu sebesar:
Eo = 4,44 .Kd. Kp. f. φm. T Volt
Dalam keadaan tanpa beban arus jangkar tidak mengalir pada stator, sehingga tidak terdapat pengaruh reaksi jangkar. Fluks hanya dihasilkan oleh arus medan (If). Bila besarnya arus medan dinaikkan, maka tegangan keluaran juga akan naik sampai titik saturasi (jenuh), seperti diperlihatkan pada gambar 3. Kondisi generator tanpa beban bisa digambarkan rangkaian ekuivalennya seperti diperlihatkan pada gambar 3b.
Gambar 3a dan 3b. Kurva dan Rangkaian Ekuivalen Generator Tanpa Beban
Generator Berbeban
Bila generator diberi beban yang berubah-ubah maka besarnya tegangan terminal V akan berubah-ubah pula, hal ini disebabkan adanya kerugian tegangan pada:
• Resistansi jangkar Ra
• Reaktansi bocor jangkar Xl
• Reaksi Jangkar Xa
a. Resistansi Jangkar
Resistansi jangkar/fasa Ra menyebabkan terjadinya kerugian tegang/fasa (tegangan jatuh/fasa) dan I.Ra yang sefasa dengan arus jangkar.
b. Reaktansi Bocor Jangkar
Saat arus mengalir melalui penghantar jangkar, sebagian fluks yang terjadi tidak mengimbas pada jalur yang telah ditentukan, hal seperti ini disebut Fluks Bocor.
c. Reaksi Jangkar
Adanya arus yang mengalir pada kumparan jangkar saat generator dibebani akan menimbulkan fluksi jangkar (ΦA ) yang berintegrasi dengan fluksi yang dihasilkan pada kumparan medan rotor(ΦF), sehingga akan dihasilkan suatu fluksi resultan sebesar :
Interaksi antara kedua fluksi ini disebut sebagai reaksi jangkar, seperti diperlihatkan pada Gambar 4. yang mengilustrasikan kondisi reaksi jangkar untuk jenis beban yang berbeda-beda.
Gambar 4a, 4b, 4c dan 4d. Kondisi Reaksi Jangkar.
Gambar 4a , memperlihatkan kondisi reaksi jangkar saat generator dibebani tahanan (resistif) sehingga arus jangkar Ia sefasa dengan GGL Eb dan ΦA akan tegak lurus terhadap ΦF.
Gambar 4b, memperlihatkan kondisi reaksi jangkar saat generator dibebani kapasitif , sehingga arus jangkar Ia mendahului ggl Eb sebesar θ dan ΦA terbelakang terhadap ΦF dengan sudut (90 -θ).
Gambar 4c, memperlihatkan kondisi reaksi jangkar saat dibebani kapasitif murni yang mengakibatkan arus jangkar Ia mendahului GGL Eb sebesar 90° dan ΦA akan memperkuat ΦF yang berpengaruh terhadap pemagnetan.
Gambar 4d, memperlihatkan kondisi reaksi jangkar saat arus diberi beban induktif murni sehingga mengakibatkan arus jangkar Ia terbelakang dari GGL Eb sebesar 90° dan ΦA akan memperlemah ΦF yang berpengaruh terhadap pemagnetan.
Jumlah dari reaktansi bocor XL dan reaktansi jangkar Xa biasa disebut reaktansi Sinkron Xs.
Vektor diagram untuk beban yang bersifat Induktif, resistif murni, dan kapasitif diperlihatkan pada Gambar 5a, 5b dan 5c.
Gambar 5a, 5b dan 5c. Vektor Diagram dari Beban Generator
Berdasarkan gambar diatas, maka bisa ditentukan besarnya tegangan jatuh yang terjadi, yaitu :
Total Tegangan Jatuh pada Beban:
= I.Ra + j (I.Xa + I.XL)
= I {Ra + j (Xs + XL)}
= I {Ra + j (Xs)}
= I.Zs
Menentukan Resistansi dan Reaktansi
Untuk bisa menentukan nilai reaktansi dan impedansi dari sebuah generator, harus dilakukan percobaan (test). Ada tiga jenis test yang biasa dilakukan, yaitu:
• Test Tanpa beban ( Beban Nol )
• Test Hubung Singkat.
• Test Resistansi Jangkar.
Test Tanpa Beban
Test Tanpa Beban dilakukan pada kecepatan Sinkron dengan rangkaian jangkar terbuka (tanpa beban) seperti diperlihatkan pada Gambar 6. Percobaan dilakukan dengan cara mengatur arus medan (If) dari nol sampai rating tegangan output terminal tercapai.
Gambar 6. Rangkaian Test Generator Tanpa Beban.
Test Hubung Singkat
Untuk melakukan test ini terminal generator dihubung singkat, dan dengan Ampermeter diletakkan diantara dua penghantar yang dihubung singkat tersebut (Gambar 7). Arus medan dinaikkan secara bertahap sampai diperoleh arus jangkar maksimum. Selama proses test arus If dan arus hubung singkat Ihs dicatat.
Gambar 7. Rangkaian Test Generator di Hubung Singkat.
Dari hasil kedua test diatas, maka dapat digambar dalam bentuk kurva karakteristik seperti diperlihatkan pada gambar 8.
Gambar 8. Kurva Karakteristik Tanpa Beban dan Hubung Singkat sebuah Generator.
Impedansi Sinkron dicari berdasarkan hasil test, adalah:
, If = konstatnTest Resistansi Jangkar
Dengan rangkaian medan terbuka, resistansi DC diukur antara dua terminal output sehingga dua fasa terhubung secara seri, Gambar 9. Resistansi per fasa adalah setengahnya dari yang diukur.
Gambar 9. Pengukuran Resistansi DC.
Dalam kenyataannya nilai resistansi dikalikan dengan suatu faktor untuk menentukan nilai resistansi AC efektif , eff R . Faktor ini tergantung pada bentuk dan ukuran alur, ukuran penghantar jangkar, dan konstruksi kumparan. Nilainya berkisar antara 1,2 s/d 1,6 .
Bila nilai Ra telah diketahui, nilai Xs bisa ditentukan berdasarkan persamaan:
Semoga bermanfaat,
Generator Sinkron
29 Apr 2009, 4:27 pm
Konstruksi Generator Sinkron
Pada dasarnya konstruksi dari generator sinkron adalah sama dengan konstruksi motor sinkron, dan secara umum biasa disebut mesin sinkron (seperti telah dibahas di sini). Ada dua struktur kumparan pada mesin sinkron yang merupakan dasar kerja dari mesin tersebut, yaitu kumparan yang mengalirkan penguatan DC (membangkitkan medan magnet, biasa disebut sistem eksitasi) dan sebuah kumparan (biasa disebut jangkar) tempat dibangkitkannya GGL arus bola-balik.
Hampir semua mesin sinkron mempunyai belitan GGL berupa stator yang diam dan struktur medan magnit berputar sebagai rotor. Kumparan DC pada struktur medan yang berputar dihubungkan pada sumber DC luar melaui slipring dan sikat arang, tetapi ada juga yang tidak mempergunakan sikat arang yaitu sistem “brushless excitation”.
Bentuk Penguatan
Seperti telah diuraikan diatas, bahwa untuk membangkitkan fluks magnetik diperlukan penguatan DC. Penguatan DC ini bisa diperoleh dari generator DC penguatan sendiri yang seporos dengan rotor mesin sinkron. Pada mesin sinkron dengan kecepatan rendah, tetapi rating daya yang besar, seperti generator Hydroelectric (Pembangkit listrik tenaga air), maka generator DC yang digunakan tidak dengan penguatan sendiri tetapi dengan “Pilot Exciter” sebagai penguatan atau menggunakan magnet permanent (magnet tetap).
Gambar 1. Generator Sinkron Tiga fasa dengan Penguatan Generator DC “Pilot Exciter”.
Gambar 2. Generator Sinkron Tiga fasa dengan Sistem Penguatan “Brushless Exciter System”.
Alternatif lainnya untuk penguatan eksitasi adalah menggunakan Diode silikon dan Thyristor.
Ada dua tipe sistem penguatan “Solid state”, yaitu:
• Sistem statis yang menggunakan Diode atau Thyristor statis, dan arus dialirkan ke rotor melalui Slipring.
• “Brushless System”, pada sistem ini penyearah dipasangkan diporos yang berputar dengan rotor, sehingga tidak dibutuhkan sikat arang dan slip-ring.
Bentuk Rotor
Untuk medan rotor yang digunakan tergantung pada kecepatan mesin, mesin dengan kecepatan tinggi seperti turbo generator mempunyai bentuk silinder gambar 3a, sedangkan mesin dengan kecepatan rendah seperti Hydroelectric atau Generator Listrik Diesel mempunyai rotor kutub menonjol gambar 3b.
Gambar 3a. Bentuk Rotor kutub silinder.
Gambar 3b. Bentuk Rotor kutub menonjol.
Bentuk Stator
Stator dari Mesin Sinkron terbuat dari bahan ferromagnetik , seperti telah dibahas di sini, yang berbentuk laminasi untuk mengurangi rugi-rugi arus pusar. Dengan inti ferromagnetik yang bagus berarti permebilitas dan resistivitas dari bahan tinggi.
Gambar 4. Inti Stator dan Alur pada Stator
Gambar 4 memperlihatkan alur stator tempat kumparan jangkar. Belitan jangkar (stator) yang umum digunakan oleh mesin sinkron tiga fasa, ada dua tipe yaitu :
a. Belitan satu lapis (Single Layer Winding).
b. Belitan berlapis ganda (Double Layer Winding).
Bentuk Stator Satu Lapis
Gambar 5 memperlihatkan belitan satu lapis, karena hanya ada satu sisi lilitan didalam masing-masing alur. Bila kumparan tiga fasa dimulai pada Sa, Sb, dan Sc dan berakhir di Fa, Fb, dan Fc bisa disatukan dalam dua cara, yaitu hubungan bintang dan segitiga. Antar kumparan fasa dipisahkan sebesar 120 derajat listrik atau 60 derajat mekanik, satu siklus GGL penuh akan dihasilkan bila rotor dengan 4 kutub berputar 180 derajat mekanis. Satu siklus GGL penuh menunjukkan 360 derajat listrik, adapun hubungan antara sudut rotor mekanis α_mek dan sudut listrik α_lis, adalah :
Gambar 5. Belitan Satu Lapis Generator Sinkron Tiga Fasa.
Contoh:
Sebuah generator Sinkron mempunyai 12 kutub. Berapa sudut mekanis ditunjukkan dengan 180 derajat listrik.
Jawaban:
Sudut mekanis antara kutub utara dan kutub selatan adalah:
Ini menunjukkan 180 derajat listrik
atau bisa juga secara langsung, yaitu:
Gambar 6. Urutan fasa ABC.
Untuk menunjukkan arah dari putaran rotor gambar 6. (searah jarum jam), urutan fasa yang dihasilkan oleh suplai tiga fasa adalah ABC, dengan demikian tegangan maksimum pertama terjadi dalam fasa A, diikuti fasa B, dan kemudian fasa C.
Kebalikan arah putaran dihasilkan dalam urutan ACB, atau urutan fasa negatif, sedangkan urutan fasa ABC disebut urutan fasa positif. Jadi ggl yang dibangkitkan sistem tiga fasa secara simetris adalah:
EA = EA ∟ 0° volt
EB = EB ∟ -120° volt
EC = EC ∟ -240° volt
Belitan Berlapis Ganda
Kumparan jangkar yang diperlihatkan pada gambar 5 hanya mempunyai satu lilitan per kutub per fasa, akibatnya masing-masing kumparan hanya dua lilitan secara seri. Bila alur-alur tidak terlalu lebar, masing-masing penghantar yang berada dalam alur akan membangkitkan tegangan yang sama. Masing-masing tegangan fasa akan sama untuk menghasilkan tegangan per penghantar dan jumlah total dari penghantar per fasa.
Dalam kenyataannya cara seperti ini tidak menghasilkan cara yang efektif dalam penggunaan inti stator, karena variasi kerapatan fluks dalam inti dan juga melokalisir pengaruh panas dalam daerah alur dan menimbulkan harmonik. Untuk mengatasi masalah ini, generator praktisnya mempunyai kumparan terdistribusi dalam beberapa alur per kutub per fasa. Gambar 7 memperlihatkan bagian dari sebuah kumparan jangkar yang secara umum banyak digunakan. Pada masing-masing alur ada dua sisi lilitan dan masing-masing lilitan memiliki lebih dari satu putaran. Bagian dari lilitan yang tidak terletak kedalam alur biasanya disebut “ Winding Overhang”, sehingga tidak ada tegangan dalam winding overhang.
Gambar 7. Belitan Berlapis Ganda Generator Sinkron Tiga Fasa.
Faktor Distribusi
Seperti telah dijelaskan diatas bahwa sebuah kumparan terdiri dari sejumlah lilitan yang ditempatkan dalam alur secara terpisah. Sehingga, GGLl pada terminal menjadi lebih kecil bila dibandingkan dengan kumparan yang telah dipusatkan. Suatu faktor yang harus dikalikan dengan GGL dari sebuah kumparan distribusi untuk menghasilkan total GGL yang dibangkitkan disebut faktor distribusi Kd untuk kumparan. Faktor ini selalu lebih kecil dari satu (Kd < 1). Diasumsikan ada n alur per fasa per kutub, maka jarak antara alur dalam derajat listrik, adalah :
dimana m menyatakan jumlah fasa.
Gambar 8. Diagram Phasor dari Tegangan Induksi Lilitan.
Perhatikan gambar 8, disini diperlihatkan GGL yang dinduksikan dalam alur 2 akan tertinggal (lagging) dari GGL yang dibangkitkan dalam alur 1 sebesar ψ =15 derajat listrik, demikian pula GGL yang dinduksikan dalam alur 3 akan tertinggal 2ψ derajat, dan seterusnya. Semua GGL ini ditunjukkan masing-masing oleh phasor E1, E2, E3 dan E4. Total GGL stator per fasa E adalah jumlah dari seluruh vektor.
E = E1 + E2 + E3 + E4
Total GGLl stator E lebih kecil dibandingkan jumlah aljabar dari GGL lilitan oleh faktor.
Kd adalah faktor distribusi, dan bisa dinyatakan dengan persamaan:
Keuntungan dari kumparan distribusi, adalah memperbaiki bentuk gelombang tegangan yang dibangkitkan, seperti terlihat pada gambar 9.
Gambar 9. Total GGL Et dari Tiga GGL Sinusoidal.
Faktor Kisar
Gambar 10, memperlihatkan bentuk kisar dari sebuah kumparan, bila sisi lilitan diletakkan dalam alur 1 dan 7 disebut kisar penuh, sedangkan bila diletakkan dalam alur 1 dan 6 disebut kisar pendek, karena ini sama dengan 5/6 kisar kutub.
Gambar 10. Kisar Kumparan
Kisar :
5/6 = 5/6 x 180 derajat = 150 derajat
1/6 = 1/6 x 180 derajat = 30 derajat.
Kisar pendek sering digunakan, karena mempunyai beberapa keuntungan, diantaranya:
• Menghemat tembaga yang digunakan.
• Memperbaiki bentuk gelombang dari tegangan yang dibangkitkan.
• Kerugian arus pusar dan Hysterisis dapat dikurangi.
EL GGL yang diinduksikan pada masing-masing lilitan, bila lilitan merupakan kisar penuh, maka total induksi = 2 EL (gambar 11).
Gambar 11. Vektor Tegangan Lilitan.
Sedangkan kisar pendek dengan sudut 30 derajat listrik, seperti diperlihatkan pada gambar 8b, maka tegangan resultannya adalah:
E = 2 EL. Cos 30/2
atau,
dimana P° adalah kisar kumparan dalam derajat listrik.
Gaya Gerak Listrik Kumparan
Sebelumnya telah dibahas mengenai frekuensi dan besarnya tegangan masing-masing fasa secara umum. Untuk lebih mendekati nilai GGL sebenarnya yang terjadi maka harus diperhatikan faktor distribusi dan faktor kisar.
Apabila
Z = Jumlah penghantar atau sisi lilitan dalam seri/fasa = 2 T
T = Jumlah lilitan per fasa
dφ = φP dan dt = 60/N detik
maka GGL induksi rata-rata per penghantar:
sedangkan jika,
atau,
Sehingga GGL induksi rata-rata per penghantar menjadi:
bila ada Z penghantar dalam seri/fasa, maka : GGL rata-rata/fasa
= 2.f.φ.Z Volt
= 2.f.φ.(2T) = 4.f.φ.T volt
GGL efektif/fasa = 1,11x 4.f.φ.T = 4,44 x f .φ.T Volt
bila faktor distribusi dan faktor kisar dimasukkan, maka GGL efektif/fasa
E = 4,44 . Kd. Kp .f .φ . T (Volt)
Semoga bermanfaat,
Pengaruh Udara Pada korona dan Tegangan Kritis Korona
18 Apr 2009, 4:29 am
Seperti telah dijelaskan di artikel sebelumnya di sini, bahwa proses ionisasi yang terus-menerus dan berkelanjutan akan membentuk banjiran elektron. Maka pembentukan banjiran elektron ini tergantung pada kecepatan mula dari elektron dan percepatannya selama ia bergerak disepanjang jarak bebas antara dua tubrukkan. Ada gradient permukaan yang terbentuk dimana korona ini akan terjadi. Tegangan yang dimiliki pada gradient ini dinamakan “permukaan tegangan korona” atau secara tepat juga dinamakan permulaan tegangan korona mulai kelihatan.
Nilai dari tegangan ini tergantung pada:
• Keadaan atmosfer disekitarnya.
• Keadaan dari permukaan kawat.
• Bentuk susunan kawat.
Jadi tegangan kritis pada udara dan pada waktu terjadinya kegagalan sesuai dengan persamaan berikut:
Pada waktu terjadinya breakdown diudara Ed = 30 kV/cm atau 3000 kV/m.
Jadi tegangan kritis adalah sebesar:
D dan r didalam netral.
Bila dijadikan R.M.S maka:
Dan bila dirubah menjadi log 10, maka:
Didalam prakteknya, masih ada koreksi yang disebabkan oleh keadaan permukaan kawat yang tidak rata, karena itu harga diatas masih harus dikalikan dengan factor mo yang besarnya seperti dibawah ini:
• mo = 1,0 untuk kawat yang licin.
• mo = 0,98 s/d 0,93 untuk kawat kasar yang sudah lama dipasang.
• mo = 0,87 s/d 0,83 untuk kawat stranded terdiri dari 7 kawat halus.
• mo = 0,85 s/d 0,80 untuk kawat stranded yang terdiri dari 19, 37, 61, kawat halus.
Sehingga persamaan tegangan kritis menjadi:
Nilai ini berlaku pada cuaca cerah, sedangkan pada cuaca buruk (seperti mendung, hujan) naka harga tegangan harus dikalikan dengan factor koreksi untuk menyesuaikan dengan kenyataan. Adapun factor koreksinya adalah 0,8.
Jadi dalam hal ini, pada keadaan cuaca buruk:
Ed (RMS) = 0,8.Ed(RMS)t
Ed (RMS)t = Ed pada cuaca cerah.
Tegangan Kritis Bilamana Korona Mulai Kelihatan
Bilamana tegangan mencapai tegangan kritis maka korona ini belum kelihatan, sebab untuk menjadi kelihatan, maka muatan yang terdapat diudara haruslah menerima suatu energi tertentu, sebelum udara ini meneruskan ionisasinya yang disebabkan oleh adanya tubrukan elektron dengan atom yang lain.
Menurut “PEEK”, tegangan kritis ini haruslah mempunyai nilai sehingga melebihi harga tegangan breakdown dari udara sekelilingnya hingga jarak sebesar 0,03.d.r (meter) dari konduktor. Bilamana hal ini terjadi, maka korona akan mulai kelihatan. Oleh karena itu korona mulai kelihatan bilamana breakdown ini terjadi sampai pada suatu jarak (r + 0,03.d.r) dari titik tengah konduktor (bukan lagi berjarak = r), hingga tegangan kritis ini akan naik, sebab potensial gradient bertambah dari Ed menjadi Ev. Tetapi harga Ev tidak tetap karena ia bergantung dari besar jari-jari konduktor, sehingga:
dapat juga dituliskan;
Jadi tegangan kritis “korona kelihatan”, menjadi:
Nilai dari mv adalah tergantung pada keadaan konduktor, yaitu:
• mv = 1,00 untuk kawat yang licin.
• mv = 0,93 s/d 1,00 untuk kawaqt biasa.
• mv = 0,72 untuk korona pada sepanjang kawat.
• mv = 0,82 untuk korona yang tetap pada sepanjang kawat.
Dari persamaan itu terlihat bahwa tegangan kritis ini (tegangan kritis bilamana korona mulai kelihatan) dari kawat transmisi nilainya dapat dinaikkan dengan cara:
• Menaikkan jarak kedua kawat (D)
• Memperbesar diameter kawat (r)
Dari kedua alternatif diatas, lebih baik dipilih memperbesar diameter (r), karena dengan menaikkan nilai r, maka biaya untuk pembuatan tiang listrik dapat ditekan rendah dan juga reaktansi dari sistem transmisi dapat dibuat rendah.
Oleh karena itu, supaya r besar maka dapat dipakai kawat yang stranded atau bundle conductor. Didalam prakteknya penggunaan bundle conductor mungkin tidak menguntungkan pada sistem dengan tegangan lebih rendah dari 220 kV. Tetapi dengan sistem Tegangan Ekstra Tinggi, pengguna bundle conductor lebih menguntungkan.
Pada sistem tiga fasa, gradient tegangan dari setiap kawat tergantung dari susunan kawat tersebut. Sebagai contoh untuk menghitung gradient tegangan dari system tiga fasa adalah seperti berikut: misal setiap fasa terdiri dari satu kawat dan kawat disusun secara mendatar.
Gambar 1. Gradient tegangan pada susunan kawat secara mendatar
Nilai maksimum dari potensial gradient:
• Untuk korona yang kelihatan Vv:
Dan dikalikan dengan:
• Sehingga nilainya menjadi:
gv = 3000 kV/m
• jadi tegangan kritis korona kelihatan adalah:
terhadap netral/mBilamana diambil h = 0,05 D; 2h = jarak antara konduktor dengan bayangannya.
• Jadi tegangan kritis korona kelihatan adalah:
kV peak / m• Nilai RMS dari tegangan kritis ini adalah:
kV (RMS) terhadap netral / mBilamana kawat terdiri dari kawat yang dibundel dan disusun secara horizontal.
Gambar 2. kawat susunan horizontal.
Nilai maksimum dari potensial gradient adalah:
Jika h = 0,5 D, maka:
Semoga bermanfaat,
Gejala Korona Pada Sistem Tegangan Tinggi
18 Apr 2009, 4:25 am
Artikel kali ini akan menjelaskan mengenai gejala-gejala pada sistem tegangan tinggi, diantaranya teori yang akan dibahas adalah gejala korona, pengaruh udara pada korona, dan tegangan kritis korona.
Gejala Umum
Dengan semakin besarnya energi listrik yang disalurkan melalui kawat transmisi, maka makin tinggi pula kerugiannya, Namun hal ini dapat diminimalkan dengan menaikkan tegangan dari kawat tersebut, seperti telah dijelaskan pada artikel tegangan transmisi dan rugi-rugi daya di sini. Akan tetapi dengan menaikkan tegangan kerja transmisi, akan timbul pula faktor-faktor lain yang dahulunya belum kelihatan dan masih diabaikan.
Adapun faktor-faktor itu diantaranya:
• Adanya gejala korona yang semakin menonjol, yang berakibat adanya kerugian energi dan gangguan RI (radio interference) yang sifatnya merugikan.
• Dengan semakin tingginya tegangan maka timbul persoalan mengenai isolasi kawat, bentuk tower dan mungkin prosedur pengoperasiannya yang berbeda.
• Timbulnya masalah isolasi pada alat-alat yang menyebabkan perubahan konstruksi sehingga perlu menyelidiki lebih lanjut mengenai bahan-bahan isolasi.
Semua hal tersebut diatas, mengakibatkan kenaikan investasi yang lebih tinggi sehingga diperlukan penyelidikan, penyesuaian konstruksi, operasi dan lain-lain. Sedangkan persoalan yang akan dibahas disini hanyalah masalah yang pertama, yaitu timbulnya gejala korona.
Gejala Korona
Elektron yang bebas bergerak diudara umumnya berasal dari radiasi radio-aktif yang terdapat di alam bebas dan juga dengan adanya sinar kosmik. Elektron-elektron yang posisinya dekat dengan kawat trasnmisi dipengaruhi oleh adanya medan listrik yang menuju ke atau menjauhi kawat tersebut.
Selama gerakannya ini, elektron yang melewati gradient medan listrik akan bertubrukkan dengan molekul dari udara, yang kemudian terjadi ionisasi pada molekul tersebut. Karena adanya ionisasi tersebut, maka akan terdapat ion positif dan elektron yang bebas, yang akan akan mendorong terjadinya ionisasi lanjutan. Proses ini berkelanjutan yang kemudian membentuk banjiran elektron (avalance).
Bilamana banjiran elektron ini melintasi dua kawat yang sejajar, maka ia akan menyebabkan terjadinya perubahan pembagian gradient tegangan-tegangan dari udara diantara kedua kawat tersebut dan penataan kembali dari gradient ini dapat menyebabkan harga tegangannya melampaui kekuatan (tegangan breakdown) dari udara. Ini akan menyebabkan terjadinya kegagalan dari sifat isolasi yang dimiliki oleh udara yang terletak disekitarnya.
Bilamana penataan kembali ini hanya menyebabkan sebagian perubahan potensial gradient dari udara, misalnya hanya daerah sekitar kawat saja yang mengalami perubahan, maka perubahannya terbatas hanya pada satu kawat saja.
Oleh karena itu korona disifatkan sebagai:
“Terjadinya suatu pelepasan muatan yang bermula pada permukaan dari suatu kawat bila nilai medan listrik pada permukaan kawat itu melampaui nilai tertentu”
Sedangkan nilai tertentu tersebut adalah harga medan listrik dimana pada saat itu mulai terjadinya pelepasan muatan ke udara sekitarnya. Gejala ini dapat terjadi pada segala macam kawat, tidak peduli seberapa besar diameter kawat tersebut, asalkan diberi tegangan yang cukup tinggi. Didalam prakteknya, hal ini akan terjadi bila tegangan antara kawat fasa melebihi 100 kV. Namun bisa saja pada tegangan dibawah itu dapat terjadi,korona asalkan syarat-syarat untuk terjadinya korona sudah terpenuhi.
Artikel selanjutnya: "pengaruh udara pada korona dan tegangan kritis korona"
Proteksi Penyulang - Kordinasi Relay Arus Lebih dan Hubung Singkat
16 Apr 2009, 8:20 pm
Perhitungan arus hubung singkat untuk:
• Gangguan hubung singkat 3 fasa
• Gangguan hubung singkat 2 fasa
• Gangguan hubung singkat 1 fasa ke tanah
Rumus dasar yang digunakan adalah:
Hukum Ohm -->> I = V/Z
Dimana;
I = arus hubung singkat
V = tegangan sumber
Z = impedansi dari sumber ke titik gangguan, impedansi ekivalent
Dari ketiga jenis gangguan, perbedaannya terletak pada:
1. Untuk gangguan 3 fasa
• Impedansi yang digunakan adalah impedansi urutan positif
• Nilai ekivalent adalah Z1
• Tegangan referensinya adalah tegangan fasa (VL), Vx
2. Untuk gangguan 2 fasa
• Impedansi yang digunakan adalah impedansi urutan negatif dan impedansi urutan negatif
• Nilai ekivalent adalah Z1 + Z2
• Tegangan referensinya adalah tegangan fasa – fasa (VF)
3. Untuk gangguan 1 fasa ke tanah
• Impedansi yang digunakan adalah impedansi urutan positif, urutan negatif dan urutan nol
• Nilai ekivalent adalah Z1 + Z2 + Z0
• Tegangan referensinya adalah tegangan fasa (VL), V x
Contoh perhitungan besarnya arus hubung singkat, dapat di download di sini 247.06 KB (dalam bahasa indonesia):
”Kordinasi relai arus lebih dan hubung singkat”
semoga bermanfaat,
Motor Listrik AC Satu Fasa
16 Apr 2009, 7:20 pm
Berdasarkan karakteristik dari arus listrik yang mengalir, motor AC (Alternating Current, Arus Bolak-balik) terdiri dari 2 jenis, yaitu:
1. Motor listrik AC / arus bolak-balik 1 fasa
2. Motor listrik AC / arus bolak-balik 3 fasa
Pembahasan dalam artikel kali ini di titik beratkan pada motor listrik AC 1 fasa, yang terdiri dari:
• Motor Kapasitor
• Motor Shaded Pole
• Motor Universal
Sebelumnya akan lebih baik jika anda membaca artikel mengenai motor listrik di sini
Prinsip kerja Motor AC Satu Fasa
Motor AC satu fasa berbeda cara kerjanya dengan motor AC tiga fasa, dimana pada motor AC tiga fasa untuk belitan statornya terdapat tiga belitan yang menghasilkan medan putar dan pada rotor sangkar terjadi induksi dan interaksi torsi yang menghasilkan putaran. Sedangkan pada motor satu fasa memiliki dua belitan stator, yaitu belitan fasa utama (belitan U1-U2) dan belitan fasa bantu (belitan Z1-Z2), lihat gambar1.
Gambar 1. Prinsip Medan Magnet Utama dan Medan magnet Bantu Motor Satu fasa
Belitan utama menggunakan penampang kawat tembaga lebih besar sehingga memiliki impedansi lebih kecil. Sedangkan belitan bantu dibuat dari tembaga berpenampang kecil dan jumlah belitannya lebih banyak, sehingga impedansinya lebih besar dibanding impedansi belitan utama.
Grafik arus belitan bantu Ibantu dan arus belitan utama Iutama berbeda fasa sebesar φ, hal ini disebabkan karena perbedaan besarnya impedansi kedua belitan tersebut. Perbedaan arus beda fasa ini menyebabkan arus total, merupakan penjumlahan vektor arus utama dan arus bantu. Medan magnet utama yang dihasilkan belitan utama juga berbeda fasa sebesar φ dengan medan magnet bantu.
Gambar 2. grafik Gelombang arus medan bantu dan arus medan utama
Gambar 3. Medan magnet pada Stator Motor satu fasa
Belitan bantu Z1-Z2 pertama dialiri arus Ibantu menghasilkan fluks magnet Φ tegak lurus, beberapa saat kemudian belitan utama U1-U2 dialiri arus utama Iutama. yang bernilai positip. Hasilnya adalah medan magnet yang bergeser sebesar 45° dengan arah berlawanan jarum jam. Kejadian ini berlangsung terus sampai satu siklus sinusoida, sehingga menghasilkan medan magnet yang berputar pada belitan statornya.
Rotor motor satu fasa sama dengan rotor motor tiga fasa yaitu berbentuk batang-batang kawat yang ujung-ujungnya dihubung singkatkan dan menyerupai bentuk sangkar tupai, maka sering disebut rotor sangkar.
Gambar 4. Rotor sangkar
Belitan rotor yang dipotong oleh medan putar stator, menghasilkan tegangan induksi, interaksi antara medan putar stator dan medan magnet rotor akan menghasilkan torsi putar pada rotor.
Motor Kapasitor
Motor kapasitor satu phasa banyak digunakan dalam peralatan rumah tangga seperti motor pompa air, motor mesin cuci, motor lemari es, motor air conditioning. Konstruksinya sederhana dengan daya kecil dan bekerja dengan tegangan suplai PLN 220 V, oleh karena itu menjadikan motor kapasitor ini banyak dipakai pada peralatan rumah tangga.
Gambar 5. Motor kapasitor
Belitan stator terdiri atas belitan utama dengan notasi terminal U1-U2, dan belitan bantu dengan notasi terminal Z1-Z2 Jala-jala L1 terhubung dengan terminal U1, dan kawat netral N terhubung dengan terminal U2. Kondensator kerja berfungsi agar perbedaan sudut phasa belitan utama dengan belitan bantu mendekati 90°.
Pengaturan arah putaran motor kapasitor dapat dilakukan dengan (lihat gambar6):
• Untuk menghasilkan putaran ke kiri (berlawanan jarum jam) kondensator kerja CB disambungkan ke terminal U1 dan Z2 dan terminal Z1 dikopel dengan terminal.
• Putaran ke kanan (searah jarum jam) kondensator kerja disambung kan ke terminal Z1 dan U1 dan terminal Z2 dikopel dengan terminal U1.
Gambar 6. Pengawatan motor kapasitor dengan pembalik putaran.
Motor kapasitor dengan daya diatas 1 KW di lengkapi dengan dua buah kondensator dan satu buah saklar sentrifugal. Belitan utama U1-U2 dihubungkan dengan jala-jala L1 dan Netral N. Belitan bantu Z1-Z2 disambungkan seri dengan kondensator kerja CB, dan sebuah kondensator starting CA diseri dengan kontak normally close (NC) dari saklar sentrifugal, lihat gambar 7.
Awalnya belitan utama dan belitan bantu mendapatkan tegangan dari jala-jala L1 dan Netral. Kemudian dua buah kondensator CB dan CA, keduanya membentuk loop tertutup sehingga rotor mulai berputar, dan ketika putaran mendekati 70% putaran nominalnya, saklar sentrifugal akan membuka dan kontak normally close memutuskan kondensator bantu CA.
Gambar 7. Pengawatan dengan Dua Kapasitor
Fungsi dari dua kondensator yang disambungkan parallel, CA+CB, adalah untuk meningkatkan nilai torsi awal untuk mengangkat beban. Setelah putaran motor mencapai 70% putaran, saklar sentrifugal terputus sehingga hanya kondensator kerja CB saja yang tetap bekerja. Jika kedua kondensator rusak maka torsi motor akan menurun drastis, lihat gambar 8.
Gambar 8. Karakteristik Torsi Motor kapasitor
MotorShaded Pole
Motor shaded pole atau motor phasa terbelah termasuk motor satu phasa daya kecil, dan banyak digunakan untuk peralatan rumah tangga sebagai motor penggerak kipas angin, blender. Konstruksinya sangat sederhana, pada kedua ujung stator ada dua kawat yang terpasang dan dihubung singkatkan fungsinya sebagai pembelah phasa.
Belitan stator dibelitkan sekeliling inti membentuk seperti belitan transfor mator. Rotornya berbentuk sangkar tupai dan porosnya ditempatkan pada rumah stator ditopang dua buah bearing.
Gambar 9. motor shaded pole, Motor fasa terbelah.
Irisan penampang motor shaded pole memperlihatkan dua bagian, yaitu bagian stator dengan belitan stator dan dua kawat shaded pole. Bagian rotor sangkar ditempatkan di tengah-tengah stator, lihat gambar 10.
Gambar 10. Penampang motor shaded pole.
Torsi putar dihasilkan oleh adanya pembelahan phasa oleh kawat shaded pole. Konstruksi yang sederhana, daya yang kecil, handal, mudah dioperasikan, bebas perawatan dan cukup di suplai dengan Tegangan AC 220 V, jenis motor shaded pole banyak digunakan untuk peralatan rumah tangga kecil.
Motor Universal
Motor Universal termasuk motor satu phasa dengan menggunakan belitan stator dan belitan rotor. Motor universal dipakai pada mesin jahit, motor bor tangan. Perawatan rutin dilakukan dengan mengganti sikat arang yang memendek atau pegas sikat arang yang lembek. Kontruksinya yang sederhana, handal, mudah dioperasikan, daya yang kecil, torsinya yang cukup besar motor universal dipakai untuk peralatan rumah tangga.
Gambar 11. komutator pada motor universal.
Bentuk stator dari motor universal terdiri dari dua kutub stator. Belitan rotor memiliki dua belas alur belitan dan dilengkapi komutator dan sikat arang yang menghubungkan secara seri antara belitan stator dengan belitan rotornya. Motor universal memiliki kecepatan tinggi sekitar 3000 rpm.
Gambar 12. stator dan rotor motor universal
Aplikasi motor universal untuk mesin jahit, untuk mengatur kecepatan dihubungkan dengan tahanan geser dalam bentuk pedal yang ditekan dan dilepaskan.
Semoga bermanfaat.
Bahaya Listrik
15 Apr 2009, 1:30 am
Judul yang provokatif...."bahaya listrik", karena pada artikel sebelum-sebelumnya hanya membahas seputar tutorial teknik elektro dan berita-berita mengenai perkembangan kelistrikan dan manfaat energi listrik untuk kehidupan manusia. Namun seperti kata pepatah: "Kecil jadi teman, besar jadi lawan" dan hal ini pun berlaku pada listrik, oleh karena itu WAJIB bagi kita untuk mengetahui sejauh mana listrik itu berbahaya, sehingga kecelakaan yang disebabkan oleh penggunaan energi listrik dapat diminimalkan, bahkan dapat dihindari.
Apakah anda pernah tersengat aliran listrik PLN 220V ? jika ya ! pasti sangat mengkagetkan. Bahkan beberapa kasus tersengat listrik bisa berakibat pada kematian. Mengapa tegangan listrik 12 Volt pada akumulator tidak menyengat dan membahayakan manusia ? karena tubuh manusia memiliki batas aman untuk dialiri listrik, beberapa penelitian menyebutkan sampai dengan arus listrik 50 mA adalah batas aman bagi manusia, seperti ditunjukkan pada gambar 1.
Gambar 1. grafik bahaya arus listrik
Jantung sebagai organ tubuh yang paling rentan terhadap pengaruh aliran arus listrik dan ada empat batasan jika kita tersengat aliran listrik(lihat gambar 1).
• Daerah 1 (0,1 sd 0,5mA) jantung tidak terpengaruh sama sekali bahkan dalam jangka waktu lama.
• Daerah 2 (0,5 sd 10 mA) jantung bereaksi dan rasa kesemutan muncul dipermukaan kulit. Diatas 10mA sampai 200mA jantung tahan sampai jangka waktu maksimal 2 detik saja.
• Daerah 3 (200 sd 500mA) Jantung merasakan sengatan kuat dan terasa sakit, jika melewati 0,5 detik masuk daerah bahaya.
• Daerah 4 (diatas 500mA) jantung akan rusak dan secara permanen dapat merusak sistem peredaran darah bahkan berakibat kematian.
Gambar 2. Aliran listrik sentuhan langsung
Model terjadinya aliran ketubuh manusia dapat dilihat pada gambar 2. Sumber listrik AC mengalirkan arus ke tubuh manusia sebesar Ik, melewati tahanan sentuh tangan Rut, tubuh manusia Rki dan tahanan pijakan kaki Ru2. Tahanan tubuh manusia rata-rata 1000 Ώ, arus yang aman tubuh manusia maksimum 50mA, maka besarnya tegangan sentuh adalah sebesar :
UB = Rk. Ik = 1000 Ώ x 50 mA = 50 V
Nah...!!! terjawablah mengapa tegangan Akumulator 12V tidak menyengat saat dipegang terminal positip dan terminal negatifnya, karena tubuh manusia baru merasakan pengaruh tegangan listrik diatas 50V.
Faktor yang berpengaruh ada dua, yaitu besarnya arus mengalir ketubuh dan lama waktunya menyentuh. Tubuh manusia rata-rata memiliki tahanan Rk sebesar 1000 Ώ = 1k Ώ, dan pada saat tangan menyentuh tegangan PLN 220V (gambar 3), arus yang mengalir ketubuh besarnya.
Gambar 3. Tahanan tubuh manusia.
Ik = U/Rk =220V/1000 Ώ = 220mA
Arus Ik sebesar 200mA dalam hitungan milidetik tidak membahayakan jantung, tetapi diatas 0,2 detik sudah berakibat fatal bisa melukai bahkan bisa mematikan.
Tegangan sentuh bisa terjadi dengan dua cara, yaitu:
• Cara pertama tangan orang menyentuh langsung kawat beraliran listrik gambar 4a.
• Cara kedua tegangan sentuh tidak langsung, ketika terjadi kerusakan isolasi pada peralatan listrik dan orang menyentuh peralatan listrik tersebut yang bersangkutan akan terkena bahaya tegangan sentuh gambar b.
Gambar 4a. Tegangan sentuh langsung.
Gambar 4b. Tegangan sentuh tidak langsung.
Kerusakan isolasi bisa terjadi pada belitan kawat pada motor listrik, generator atau transformator. Isolasi yang rusak harus diganti karena termasuk kategori kerusakan permanen. Bahaya listrik akibat tegangan sentuh langsung dan tidak langsung, keduanya sama berbahayanya. Tetapi dengan tindakan pengamanan yang baik, akibat tegangan sentuh yang berbahaya dapat diminimalkan.
cara pengamanan dari bahaya listrik adalah antara lain:
• Yang paling utama dalah menggunakan peralatan-peralatan listrik yang telah mendapatkan sertifikasi dari Lembaga pengujian yang diakui, seperti LMK dan SNI.
• Kawat sebaiknya berisolasi sehingga bila tersentuh tidak membahayakan,
• Peralatan listrik dipasang pentanahan yang baik, sehingga ketika terjadi arus bocor akan disalurkan ke tanah dan tidak membahayakan manusia.
• Perhatikan buku petunjuk dari peralatan (jika ada) dan perhatikan pula masa pakai peralatan.
semog bermanfaat dan bersahabat dengan listrik.
baca juga tentang:
"listrik penyebab kebakaran" di sini.
"perlindungan peralatan listrik dari sambaran petir" di sini.
Electrostatic Precipitator
10 Apr 2009, 3:40 am
Artikel kali ini akan membahas mengenai aplikasi dari teori elektrostatis yang pernah dibahas pada artikel sebelumnya di sini. Aplikasi dari electrostatic pada dunia industri digunakan untuk mengatasi masalah limbah debu. Industri yang mengaplikasikannya antara lain PLTU, pabrik gula dan pabrik semen, salah satu caranya adalah dengan menggunakan electrostatic precipitator (ESP).
ElectroStatic Precipitator (ESP) adalah salah satu alternatif penangkap debu dengan effisiensi tinggi (mencapai diatas 90%) dan rentang partikel yang didapat cukup besar. Dengan menggunakan electro static precipitator (ESP) ini, jumlah limbah debu yang keluar dari cerobong diharapkan hanya sekitar 0,16 % (efektifitas penangkapan debu mencapai 99,84%).
Salah satu komponen terpenting dalam proses produksi di Pabrik Gula dan PLTU adalah boiler. Fungsinya adalah sebagai tempat untuk memanaskan air, sehingga menghasilkan uap yang nantinya akan digunakan untuk proses selanjutnya. Pada PLTU, uap ini digunakan untuk memutar turbin uap sebagai penggerak generator. Untuk melakukan kerjanya, boiler membutuhkan adanya panas yang digunakan untuk memanaskan air. Panas ini disuplai dari bagian yang disebut dengan ruang bakar atau furnace, dimana pada ruang bakar ini dilengkapi dengan alat pembakaran atau burner. Hasil pembakaran di ruang bakar tersebut mengandung banyak debu mengingat bahan bakar yang digunakan adalah batubara, dan debu tersebut akan terbawa bersama gas buang menuju cerobong. Sebelum gas buang tersebut keluar melalui cerobong, maka gas buang tersebut akan melewati kisi-kisi suatu electrostatic precipitator (ESP).
Gambar 1. Electrostatic precipitator overview.

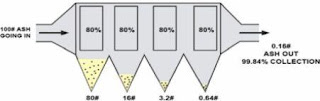

Gambar 2. Persentase penangkapan partikel debu pada ESP.
Cara Kerja ElectroStatic Precipitator
Cara kerja dari electro static precipitator (ESP) adalah (1) melewatkan gas buang (flue gas) melalui suatu medan listrik yang terbentuk antara discharge electrode dengan collector plate, flue gas yang mengandung butiran debu pada awalnya bermuatan netral dan pada saat melewati medan listrik, partikel debu tersebut akan terionisasi sehingga partikel debu tersebut menjadi bermuatan negatif (-). (2) Partikel debu yang sekarang bermuatan negatif (-) kemudian menempel pada pelat-pelat pengumpul (collector plate), lihat gambar 4. Debu yang dikumpulkan di collector plate dipindahkan kembali secara periodik dari collector plate melalui suatu getaran (rapping). Debu ini kemudian jatuh ke bak penampung (ash hopper), lihat gambar 1 dan 2, dan ditransport (dipindahkan) ke flyash silo dengan cara di vakum atau dihembuskan.

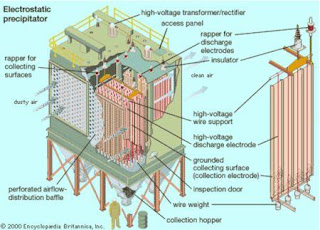

Gambar 3. Bagian-bagian dari electrostatic precipitator.

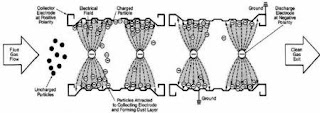

Gambar 4. Proses ionisasi.
Proses Pembentukan Medan Listrik
Proses pembentukan medan listrik; (1) Terdapat dua jenis electrode, yaitu discharge electrode yang bermuatan negatif dan collector plate electrode bermuatan positif. (2) Discharge electrode diletakkan diantara collector plate pada jarak tertentu (memiliki jarak antara discharge electrode dengan collector plate). (3) Discharge electrode diberi listrik arus searah (DC) dengan muatan minus (lihat gambar 3), pada level tegangan antara 55 – 75 KvDC (sumber listrik awalnya adalah 380 volt AC, kemudian dinaikkan oleh transformer menjadi sekitar 55 – 75 Kv dan dirubah menjadi listrik DC oleh rectifier, diambil hanya potensial negatifnya saja). (4) collector plate ditanahkan (di-grounding) agar bermuatan positif. (5) Dengan demikian, pada saat discharge electrode diberi arus DC maka medan listrik terbentuk pada ruang yang berisi tirai-tirai electrode tersebut dan partikel-partikel debu akan tertarik pada pelat-pelat tersebut, Gas bersih kemudian bergerak ke cerobong asap.
Electrostatic precipitator merupakan salah satu cara agar Pembangkit Listrik Tenaga Uap (PLTU) ataupun industri lainnya yang berpotensi menghasilkan limbah debu menjadi ramah lingkungan, setidaknya dapat mengurangi kandungan polutan yang dibuang melalui cerobong.
Semoga bermanfaat.
Penggunaan Baterai Aki Pada Pusat Pembangkit Listrik
10 Apr 2009, 3:31 am
Jika dirumah saja kita membutuhkan UPS (Uninterruptable power system) yang biasanya digunakan sebagai cadangan sumber energi listrik manakala suplai dari PLN terputus, apalagi pada pusat pembangkit listrik.
Pada pusat pembangkit listrik, sumber arus searah digunakan terutama untuk:
• Menjalankan motor pengisi (penegang) pegas PMT/CB.
• Men-trip-kan PMT apabila terjadi gangguan.
• Melayani peralatan komputer kontrol.
• Melayani keperluan alat-alat telekomunikasi.
• Memasok keperluan instalasi penerangan darurat.
• Melayani peralatan-peralatan motor listrik yang dianggap penting untuk beroperasi, walaupun terjadi kegagalan operasional, antara lain motor-motor untuk pelumasan, motor untuk rachet turbin, dan lain sebagainya.
Walaupun dalam suatu pembangkit listrik juga dilengkapi dengan Emergency Diesel Generator (EDG), namun memiliki fungsi dan pelayanan yang berbeda dengan sumber cadangan baterai aki. Biasanya kumpulan dari baterai aki tersebut dikenal dengan nama Battery bank.
Baterai aki merupakan sumber arus searah yang digunakan dalam suatu pusat pembangkit listrik. Baterai aki harus selalu diisi melalui penyearah. Gambar 1 akan menunjukkan instalasi baterai dan pengisiannya. Artikel sebelumnya mengenai baterai dapat dibaca di sini.
Gambar 1. instalasi baterai dan pengisiannya.
Kutub negatif dari baterai sebaiknya ditanah untuk memudahkan deteksi gangguan hubung tanah pada instalasi arus searahnya.
Ada 2 macam baterai aki yang dapat digunakan di pusat pembangkit listrik, yaitu
• baterai asam dengan kutub timah hitam
• baterai basa yang menggunakan nikel cadmium (NiCd) sebagai kutub.
Baterai asam timah hitam menggunakan plumbum oksida (PbO2) sebagai kutub positif dan sebagai kutub negatif adalah plumbum (Pb). Sedangkan sebagai elektrolit digunakan larutan asam sulfat (H2SO4). Baterai basa nikel cadmium menggunakan nikel oksihidrat (NiOH) sebagai kutub positif dan cadmium (Cd) sebagai kutub negatif. Sedangkan sebagai elektrolit digunakan larutan potas kostik (KOH).
Untuk daerah panas dengan suhu di atas 25° C, baterai asam timah hitam lebih cocok daripada baterai basa nikel cadmium. Pemeliharaan baterai aki paling penting adalah:
a) Pemantauan besarnya tegangan listrik
b) Berat jenis elektrolit
c) Kebersihan ruangan, dan
d) Ventilasi ruangan.
Perubahan Kimia Selama Pengisian dan Pemakaian Aki
Gambar 2. Perubahan Kimia Selama Pengisian dan Pemakaian Aki
Gambar 3. Proses pemakaian dan pengisian
Perubahan kimia pada saat pelepasan muatan listrik
Aki memberikan aliran listrik jika dihubungkan dengan rangkaian luar misalnya, lampu, radio dan lain-lain. Aliran listrik ini terjadi karena reaksi kimia dari asam sulfat dengan kedua material aktif dari plat positif dan plat negatif. Pada saat pelepasan muatan listrik terus menerus, elektrolit akan bertambah encer dan reaksi kimia akan terus berlangsung sampai seluruh bahan aktif pada permukaan plat positif dan negatif berubah menjadi timbal sulfat. Jika Aki tidak dapat lagi memberi aliran listrik pada tegangan tertentu, maka aki tersebut dalam keadaan lemah arus (soak).
Perubahan kimia pada saat pengisian muatan listrik
Pada proses pengisian muatan listrik, kembali terjadi proses reaksi kimia yang berlawanan dengan reaksi kimia pada saat pelepasan muatan. Timbal peroksida terbentuk pada plat positif dan timbal berpori terbentuk pada plat negatif, sedangkan berat jenis elektrolit akan naik, karena air digunakan untuk membentuk asam sulfat. Aki kembali dalam kondisi bermuatan penuh.
Penurunan berat jenis accu zuur selama pelepasan muatan listrik
Berat jenis accu zuur akan turun sebanding dengan derajat pelepasan muatan, jadi jumlah energi listrik yang ada dapat ditentukan dengan mengukur berat jenis accu zuurnya, misalnya aki mempunyai berat jenis accu zuur 1.260 pada 20°C, bermuatan listrik penuh, setelah melepaskan muatan listrik berat jenisnya 1.200 pada 20°C, maka Aki masih mempunyai energi listrik sebesar 70%.
Berat jenis accu zuur tergantung dari suhu
Berat jenis accu zuur berubah tergantung dari temperaturnya, jadi pembacaan berat jenis pada skala hudrometer kurang tepat sebelum dilakukan koreksi suhu. Volume accu zuur bertambah jika dipanaskan dan turun jika dingin, sedang beratnya tetap. Jika Volume bertambah sedang beratnya tetap maka berat jenis akan turun. Berat jenis turun sebesar 0.0007 untuk kenaikan tiap derajat celcius dalam suhu batas
normal Aki. Standar berat jenis menurut perjanjian adalah untuk suhu 20°C.
semoga bermanfaat.
Transformator Ukur
26 Mar 2009, 4:29 am
Artikel kali ini akan membahas sekilas saja tentang transformator untuk pengukuran atau yang biasa disebut Transformator Ukur. Transformator ukur didisain secara khusus untuk pengukuran dalam sistem daya. Transformator ini banyak digunakan dalam sistem daya karena mempunyai keuntungan, antara lain:
• Memberikan isolasi elektrik bagi sistem daya
• Tahan terhadap beban untuk berbagai tingkatan
• Tingkat keandalan yang tinggi
• Secara fisik lebih sederhana bentuknya, dan
• Secara ekonomi lebih murah
Transformator pengukuran terdiri dari:
• Transformator tegangan (Voltage transformator, VT atau Potential Transformator, PT)
• Transformator arus (Current Transformator, CT)
Arus dan tegangan pada peralatan daya yang harus dilindungi dirubah oleh transformator arus dan transformator tegangan ke tingkat yang lebih rendah untuk pengoperasian relai. Tingkat-tingkat yang lebih rendah ini diperlukan karena dua alasan, yaitu:
• Tingkat masukan yang lebih rendah ke relai-relai menjadikan komponen-komponen yang digunakan untuk konstruksi relai-relai tersebut secara fisik menjadi cukup kecil, karena itu dilihat dari segi ekonomi biayanya akan lebih murah.
• Dan bagi manusia (pekerja) yang bekerja dengan relai-relai tersebut dapat bekerja dalam suatu lingkungan yang aman.
Daya yang diserap oleh transformator ini untuk melakukan kerjanya tidak seberapa besar, karena beban yang dihubungkan hanya terdiri dari relai-relai dan alat-alat ukur (meteran) yang mungkin hanya digunakan pada waktu tertentu.
Beban pada transformator ukur (CT dan PT) dikenal sebagai muatan (Burden) dari transformator tersebut. Istilah muatan biasanya melukiskan impedansi yang dihubungkan pada kumparan sekunder transformator itu, tetapi dapat juga menetapkan voltampere yang diberikan kepada beban.
Transformator tegangan mempunyai standar tegangan sekunder 120 volt.
Transformator arus (CT) mempunyai standar arus sekunder 5 ampere.
Transformator arus dibagi menjadi 2 kelas, yaitu:
• Transformator arus kelas H (reaktansi bocor tinggi)
• Transformator arus kelas L (reaktansi bocor rendah)
Keduanya mempunyai standar ketelitian 2,5% dan 10%.
sepertinya cukup sekian dulu ya pengenalan mengenai trafo ukur, untuk detailnya akan dibahas lebih lanjut nanti.
semoga bermanfaat,
Konsep Energi dan Daya Listrik
26 Mar 2009, 3:54 am
1. Energi Listrik
Energi listrik merupakan suatu bentuk energi yang berasal dari sumber arus. Energi listrik dapat diubah menjadi bentuk lain, misalnya:
• Energi listrik menjadi energi kalor / panas, contoh: seterika, solder, dan kompor listrik.
• Energi listrik menjadi energi cahaya, contoh: lampu.
• Energi listrik menjadi energi mekanik, contoh: motor listrik.
• Energi listrik menjadi energi kimia, contoh: peristiwa pengisian accu, peristiwa penyepuhan (peristiwa melapisi logam dengan logam lain).
Jika arus listrik mengalir pada suatu penghantar yang berhambatan R, maka sumber arus akan mengeluarkan energi pada penghantar yang bergantung pada:
• Beda potensial pada ujung-ujung penghantar (V).
• Kuat arus yang mengalir pada penghantar (i).
• Waktu atau lamanya arus mengalir (t).
Berdasarkan pernyataan di atas, dan karena harga V = R.i, maka persamaan energi listrik dapat dirumuskan dalam bentuk :
W = V.i.t
= (R.i).i.t
W = i^2.R.t (dalam satuan watt-detik)
dan karena i = V/R, maka persamaan energi listrik dapat pula dirumuskan dengan:
W = i^2.R.t
= (V/R^2.R.t
W = V^2.t/R (dalam satuan watt-detik)
Keuntungan menggunakan energi listrik:
a. Mudah diubah menjadi energi bentuk lain.
b. Mudah ditransmisikan.
c. Tidak banyak menimbulkan polusi/ pencemaran lingkungan.
Energi listrik yang dilepaskan itu tidak hilang begitu saja, melainkan berubah menjadi panas (kalor) pada penghantar. Besar energi listrik yang berubah menjadi panas (kalor) dapat dirumuskan:
Q = 0,24 V i t……kalori
Q = 0,24 i^2 R t…..kalori
Q = 0,24 V^2.t/R….kalori
Jika V, i, R, dan t masing-masing dalam volt, ampere, ohm, dan detik, maka panas (kalor) dinyatakan dalam kalori.
Konstanta 0,24 didapat dari percobaan joule, Di dalam percobaannya Joule menggunakan rangkaian alat yang terdiri atas kalorimeter yang berisi air serta penghantar yang berarus listrik. Jika dalam percobaan arus listrik dialirkan pada penghantar dalam waktu t detik, ternyata kalor yang terjadi karena arus listrik berbanding lurus dengan:
a. Beda potensial antara kedua ujung kawat penghantar (V)
b. Kuat arus yang melalui kawat penghantar (i)
c. Waktu selama arus mengalir (t).
dan hubungan ketiganya ini dikenal sebagai "hukum Joule"
Karena energi listrik 1 joule berubah menjadi panas (kalor) sebesar 0,24 kalori. Jadi kalor yang terjadi pada penghantar karena arus listrik adalah:
Q = 0,24 V.i.t kalori
Daya Listrik
Daya listrik adalah banyaknya energi tiap satuan waktu dimana pekerjaan sedang berlangsung atau kerja yang dilakukan persatuan waktu. Dari definisi ini, maka daya listrik (P) dapat dirumuskan:
Daya = Energi/waktu
P =W/t
P = V.i.t/t
= V.i
P = i^2 R
P = V^2/R (dalam satuan volt-ampere, VA)
Satuan daya listrik :
a. watt (W) = joule/detik
b. kilowatt (kW): 1 kW = 1000 W.
Dari satuan daya maka muncullah satuan energi lain yaitu:
Jika daya dinyatakan dalam kilowatt (kW) dan waktu dalam jam, maka satuan energi adalah kilowatt jam atau kilowatt-hour (kWh).
1 kWh = 36 x 105 joule
Dalam satuan internasional (SI), satuan daya adalah watt (W) atau setara Joule per detik (J/sec). Daya listrik juga diekspresikan dalam watt (W) atau kilowatt (kW). Konversi antara satuan HP dan watt, dinyatakan dengan formula sebagai berikut:
1 HP = 746 W = 0,746 kW
1kW = 1,34 HP
Sedangkan menurut standar Amerika (US standard), daya dinyatakan dalam satuan Hourse Power (HP)atau (ft)(lb)/(sec).
Pemanfaatan Energi Listrik
Di antara peralatan listrik di rumah anda, anda mungkin mempunyai pengering rambut, beberapa lampu, pesawat TV, stereo, oven microwave, kulkas dan kompor listrik. Masing-masing mengubah energi listrik menjadi energi bentuk lain, misalnya energi cahaya, energi kinetik, energi bunyi, atau energi panas. Berapa besarnya energi listrik yang diubah menjadi energi bentuk lain? dan berapa lajunya? Energi yang di catu pada rangkaian dapat digunakan dengan beberapa cara yang berbeda. Motor merubah energi listrik menjadi energi mekanik. Lampu listrik merubah energi listrik menjadi cahaya. Sayangnya tidak semua energi yang diberikan ke motor atau ke lampu dapat dimanfaatkan. Cahaya, khususnya cahaya lampu pijar menimbulkan panas. Motor terlalu panas untuk disentuh. Dalam setiap kasus, ada sejumlah energi yang diubah menjadi panas.
Semoga bermanfaat,
Perlengkapan Gardu Induk
26 Mar 2009, 3:47 am
Gardu induk merupakan suatu sistem Instalasi listrik yang terdiri dari beberapa perlengkapan peralatan listrik dan menjadi penghubung listrik dari jaringan transmisi ke jaringan distribusi perimer. Perlengkapan peralatan listrik tersebut antara lain:
1. Busbar atau Rel
Merupakan titik pertemuan/hubungan antara trafo-trafo tenaga, Saluran Udara TT, Saluran Kabel TT dan peralatan listrik lainnya untuk menerima dan menyalurkan tenaga listrik/daya listrik. Ada beberapa jenis konfigurasi busbar yang digunakan saat ini, antara lain:
- Sistem cincin atau ring, semua rel/busbar yang ada tersambung satu sama lain dan membentuk seperti ring/cicin.
gambar 1. Sistem Cincin atau ring
- Busbar Tunggal atau Single busbar, semua perlengkapan peralatan listrik dihubungkan hanya pada satu / single busbar pada umumnya gardu dengan sistem ini adalah gardu induk diujung atau akhir dari suatu transmisi.
Gambar 2. Sistem busbar tunggal atau single busbar
- Busbar Ganda atau double busbar, Adalah gardu induk yang mempunyai dua / double busbar . Sistem ini sangat umum, hamper semua gardu induk menggunakan sistem ini karena sangat efektif untuk mengurangi pemadaman beban pada saat melakukan perubahan.
Gambar 3. Sistem Busbar Ganda atau double Busbar.
- Busbar satu setengah atau one half busbar, gardu induk dengan konfigurasi seperti ini mempunyai dua busbar juga sama seperti pada busbar ganda, tapi konfigurasi busbar seperti ini dipakai pada Gardu induk Pembangkitan dan gardu induk yang sangat besar, karena sangat efektif dalam segi operasional dan dapat mengurangi pemadaman beban pada saat melakukan perubahan sistem. Sistem ini menggunakan 3 buah PMT didalam satu diagonal yang terpasang secara seri.
Gambar 4. Sistem Busbar satu setengah atau one half busbar.
2. Ligthning Arrester
biasa disebut dengan Arrester dan berfungsi sebagai pengaman instalasi (peralatan listrik pada instalasi Gardu Induk) dari gangguan tegangan lebih akibat sambaran petir (ligthning Surge) maupun oleh surja hubung ( Switching Surge ).
3. Transformator instrument atau Transformator ukur
Untuk proses pengukuran digardu induk diperlukan tranformator instrumen. Tranformator instrument ini dibagi atas dua kelompok yaitu:
- Transformator Tegangan, adalah trafo satu fasa yang menurunkan tegangan tinggi menjadi tegangan rendah yang dapat diukur dengan Voltmeter yang berguna untuk indikator, relai dan alat sinkronisasi.
- Transformator arus, digunakan untuk pengukuran arus yang besarnya ratusan amper lebih yang mengalir pada jaringan tegangan tinggi. Jika arus yang mengalir pada tegangan rendah dan besarnya dibawah 5 amper, maka pengukuran dapat dilakukan secara langsung sedangkan untuk arus yang mengalir besar, maka harus dilakukan pengukuran secara tidak langsung dengan menggunakan trafo arus (sebutan untuk trafo pengukuran arus yang besar). Disamping itu trafo arus berfungsi juga untuk pengukuran daya dan energi, pengukuran jarak jauh dan rele proteksi.
- Transformator Bantu (Auxilliary Transformator), trafo yang digunakan untuk membantu beroperasinya secara keseluruhan gardu induk tersebut. Dan merupakan pasokan utama untuk alat-alat bantu seperti motor-motor listrik 3 fasa yang digunakan pada motor pompa sirkulasi minyak trafo beserta motor motor kipas pendingin. Yang paling penting adalah sebagai pemasok utama sumber tenaga cadangan seperti sumber DC, dimana sumber DC ini merupakan sumber utama jika terjadi gangguan dan sebagai pasokan tenaga untuk proteksi sehingga proteksi tetap bekerja walaupun tidak ada pasokan arus AC.
Transformator bantu sering disebut sebagai trafo pemakaian sendiri sebab selain fungsi utama diatas, juga digunakan untuk penerangan, sumber untuk sistim sirkulasi pada ruang baterai, sumber pengggerak mesin pendingin (Air Conditioner) karena beberapa proteksi yang menggunakan elektronika/digital diperlukan temperatur ruangan dengan temperatur antara 20ºC -28ºC.
Untuk mengopimalkan pembagian sumber tenaga dari transformator bantu adalah pembagian beban yang masing-masing mempunyai proteksi sesuai dengan kapasitasnya masing-masing. Juga diperlukan pembagi sumber DC untuk kesetiap fungsi dan bay yang menggunakan sumber DC sebagai penggerak utamanya. Untuk itu disetiap gardu induk tersedia panel distribusi AC dan DC.
4. Sakelar Pemisah (PMS) atau Disconnecting Switch (DS)
Berfungsi untuk mengisolasikan peralatan listrik dari peralatan lain atau instalasi lain yang bertegangan. PMS ini boleh dibuka atau ditutup hanya pada rangkaian yang tidak berbeban. Mengenai Sakelar pemisah akan dibahas pada postingan selanjutnya.
5. Sakelar Pemutus Tenaga (PMT) atau Circuit Breaker (CB)
Berfungsi untuk menghubungkan dan memutuskan rangkaian pada saat berbeban (pada kondisi arus beban normal atau pada saat terjadi arus gangguan). Pada waktu menghubungkan atau memutus beban, akan terjadi tegangan recovery yaitu suatu fenomena tegangan lebih dan busur api, oleh karena itu sakelar pemutus dilengkapi dengan media peredam busur api tersebut, seperti media udara dan gas SF6. Mengenai PMT atau CB ini sudah dibahas pada artikel sebelumnya di sini dan sini.
6. Sakelar Pentanahan
Sakelar ini untuk menghubungkan kawat konduktor dengan tanah / bumi yang berfungsi untuk menghilangkan/mentanahkan tegangan induksi pada konduktor pada saat akan dilakukan perawatan atau pengisolasian suatu sistem. Sakelar Pentanahan ini dibuka dan ditutup hanya apabila sistem dalam keadaan tidak bertegangan (PMS dan PMT sudah membuka)
7. Kompensator
Kompensator didalam sistem Penyaluran tenaga Listrik disebut pula alat pengubah fasa yang dipakai untuk mengatur jatuh tegangan pada saluran transmisi atau transformator, dengan mengatur daya reaktif atau dapat pula dipakai untuk menurunkan rugi daya dengan memperbaiki faktor daya. Alat tersebut ada yang berputar dan ada yang stationer, yang berputar adalah kondensator sinkron dan kondensator asinkron, sedangkan yang stationer adalah kondensator statis atau kapasitor shunt dan reaktor shunt.
7. Peralatan SCADA dan Telekomunikasi
Data yang diterima SCADA (Supervisory Control And Data Acquisition) interface dari berbagai masukan (sensor, alat ukur, relay, dan lain lain) baik berupa data digital dan data analog dan dirubah dalam bentuk data frekwensi tinggi (50 kHz sampai dengan 500 kHz) yang kemudian ditransmisikan bersama tenaga listrik tegangan tinggi. Data frekwensi tinggi yang dikirimkan tidak bersifat kontinyu tetapi secara paket per satuan waktu. Dengan kata lain berfungsi sebagai sarana komunikasi suara dan komunikasi data serta tele proteksi dengan memanfaatkan penghantarnya dan bukan tegangan yang terdapat pada penghantar tersebut. Oleh sebab itu bila penghantar tak bertegangan maka Power Line Carrier (PLC) akan tetap berfungsi asalkan penghantar tersebut tidak terputus. Dengan demikian diperlukan peralatan yang berfungsi memasukkan dan mengeluarkan sinyal informasi dari energi listrik di ujung-ujung penghantar. Materi ini akan dibahas lebih lanjut pada artikel selanjutnya.
8. Rele Proteksi dan Papan Alarm (Announciator)
Rele proteksi yaitu alat yang bekerja secara otomatis untuk mengamankan suatu peralatan listrik saat terjadi gangguan, menghindari atau mengurangi terjadinya kerusakan peralatan akibat gangguan dan membatasi daerah yang terganggu sekecil mungkin. Kesemua manfaat tersebut akan memberikan pelayanan penyaluran tenaga listrik dengan mutu dan keandalan yang tinggi. Sedangkan papan alarm atau announciator adalah sederetan nama-nama jenis gangguan yang dilengkapi dengan lampu dan suara sirine pada saat terjadi gangguan, sehingga memudahkan petugas untuk mengetahui rele proteksi yang bekerja dan jenis gangguan yang terjadi.
Mohon maaf jika ada yang kurang atau tidak lengkap.
semoga bermanfaat,
Konduktor dan Kawat Tanah Pada Saluran Transmisi Udara
26 Mar 2009, 3:43 am
Konduktor adalah media untuk tempat mengalirkan arus listrik dari Pembangkit listrik ke Gardu induk atau dari GI ke GI lainnya, yang terentang lewat tower-tower. Konduktor pada tower tension dipegang oleh tension clamp, sedangkan pada tower suspension dipegang oleh suspension clamp. Dibelakang clamp tersebut dipasang rencengan isolator yang terhubung ke tower.
Sedangkan Kawat Tanah atau Earth wire (kawat petir / kawat tanah) adalah media untuk melindungi kawat fasa dari sambaran petir. Kawat ini dipasang di atas kawat fasa dengan sudut perlindungan yang sekecil mungkin, karena dianggap petir menyambar dari atas kawat.
a. Bahan konduktorBahan konduktor yang dipergunakan untuk saluran energi listrik perlu memiliki sifat sifat sebagai berikut :
1) konduktivitas tinggi.
2) kekuatan tarik mekanikal tinggi
3) titik berat
4) biaya rendah
5) tidak mudah patah
Konduktor jenis Tembaga (BC : Bare copper) merupakan penghantar yang baik karena memiliki konduktivitas tinggi dan kekuatan mekanikalnya cukup baik. Namun karena harganya mahal maka konduktor jenis tembaga rawan pencurian. Aluminium harganya lebih rendah dan lebih ringan namun konduktivitas dan kekuatan mekanikalnya lebih rendah dibanding tembaga.
Pada umumnya SUTT maupun SUTET menggunakan ACSR (Almunium Conductorn Steel Reinforced). Bagian dalam kawat berupa steel yang mempunyai kuat mekanik tinggi, sedangkan bagian luarnya mempunyai konduktifitas tinggi. Karena sifat electron lebih menyukai bagian luar kawat daripada bagian sebelah dalam kawat maka ACSR cocok dipakai pada SUTT/SUTETI. Untuk daerah yang udaranya mengandung kadar belerang tinggi dipakai jenis ACSR/AS, yaitu kawat steelnya dilapisi dengan almunium.
Pada saluran transmisi yang perlu dinaikkan kapasitas penyalurannya namun SUTT tersebut berada didaerah yang rawan longsor, maka dipasang konduktor jenis TACSR (Thermal Almunium Conductor Steel Reinforced) yang mempunyai kapasitas besar tetapi berat kawat tidak mengalami perubahan yang banyak. Konduktor pada SUTT/SUTET merupakan kawat berkas (stranded) atau serabut yang dipilin, agar mempunyai kapasitas yang lebih besar dibanding kawat pejal.
b. Urutan fasa
Pada sistem arus putar, keluaran dari generator berupa tiga fasa, setiap fasa mempunyai sudut pergerseran fasa 120º. Pada SUTT dikenal fasa R; S dan T yang urutan fasanya selalu R diatas, S ditengah dan T dibawah. Namun pada SUTET urutan fasa tidak selalu berurutan karena selain panjang, karakter SUTET banyak dipengaruhi oleh faktor kapasitansi dari bumi maupun konfigurasi yang tidak selalu vertikal. Guna keseimbangan impendansi penyaluran maka setiap 100 km dilakukan transposisi letak kawat fasa.
c. Penampang dan jumlah konduktor
Penampang dan jumlah konduktor disesuaikan dengan kapasitas daya yang akan disalurkan, sedangkan jarak antar kawat fasa maupun kawat berkas disesuaikan dengan tegangan operasinya. Jika kawat terlalu kecil maka kawat akan panas dan rugi transmisi akan besar. Pada tegangan yang tinggi (SUTET) penampang kawat , jumlah kawat maupun jarak antara kawat berkas mempengaruhi besarnya corona yang ditengarai dengan bunyi desis atau berisik.
d. Jarak antar kawat fasa
Jarak kawat antar fasa SUTT 70kV idealnya adalah 3 meter, SUTT= 6 meter dan SUTET=12 meter. Hal ini karena menghindari terjadinya efek ayunan yang dapat menimbulkan flash over antar fasa.
e. Perlengkapan kawat penghantar
Perlengkapan atau fitting kawat penghantar adalah: Spacer, vibration damper. Untuk keperluan perbaikan dipasang repair sleeve maupun armor rod. Sambungan kawat disebut mid span joint.
Repair Sleeve, Repair sleeve adalah selongsong almunium yang terbelah menjadi dua bagian dan dapat ditangkapkan pada kawat penghantar, berfungsi untuk memperbaiki konduktifitas kawat yang rantas, Cara pemasangannya dipress dengan hydraulic tekanan tinggi
Bola Pengaman, adalah rambu peringatan terhadap lalu lintas udara, berfungsi untuk memberi tanda kepada pilot pesawat terbang bahwa terdapat kawat transmisi. Bola pengaman dipasang pada ground wire pada setiap jarak 50m hingga 75 meter sekitar lapangan/bandar udara.
Lampu Aviasi,adalah rambu peringatan berupa lampu terhadap lalu lintas udara, berfungsi untuk memberi tanda kepada pilot pesawat terbang bahwa terdapat kawat transmisi. Jenis lampu aviasi adalah sebagai berikut.
- Lampu aviasi yang terpasang pada tower dengan supply dari Jaringan tegangan rendah
- Lampu aviasi yang terpasang pada kawat penghantar dengan sistem induksi dari kawat npenghantar
Arching Horn, adalah peralatan yang dipasang pada sisi Cold (tower) dari rencengan isolator. Fungsi arcing horn:
- Media pelepasan busur api dari tegangan lebih antara sisi Cold dan Hot (kawat penghantar)
- Pada jarak yang diinginkan berguna untuk memotong tegangan lebih bila terjadi: sambaran petir; switching; gangguan, sehingga dapat mengamankan peralatan yang lebih mahal di Gardu Induk (Trafo) Media semacam arcing horn yang terpasang pada sisi Hot (kawat penghantar) adalah:
- Guarding ring : berbentuk oval, mempunyai peran ganda yaitu sebagai arcing horn maupun pendistribusi tegangan pada beberapa isolator sisi hot. Umumnya dipasang di setiap tower tension maupun suspension sepanjang transmisi.
Arcing ring : berbentuk lingkaran, mempunyai peran ganda yaitu sebagai arcing horn maupun pendistribusi tegangan pada beberapa isolator sisi hot. Umumnya hanya terpasang di tower dead end dan gantry GI
Kawat Tanah
Kawat Tanah atau Earth wire (kawat petir / kawat tanah) adalah media untuk melindungi kawat fasa dari sambaran petir. Kawat ini dipasang di atas kawat fasa dengan sudut perlindungan yang sekecil mungkin, karena dianggap petir menyambar dari atas kawat. Namun jika petir menyambar dari samping maka dapat mengakibatkan kawat fasa tersambar dan dapat mengakibatkan terjadinya gangguan.
Kawat pada tower tension dipegang oleh tension clamp, sedangkan pada tower suspension dipegang oleh suspension clamp. Pada tension clamp dipasang kawat jumper yang menghubungkannya pada tower agar arus petir dapat dibuang ke tanah lewat tower. Untuk keperluan perbaikan mutu pentanahan maka dari kawat jumper ini ditambahkan kawat lagi menuju ketanah yang kemudian dihubungkan dengan kawat pentanahan.
Bahan Kawat Tanah
Bahan ground wire terbuat dari steel yang sudah digalvanis, maupun sudah dilapisi dengan almunium. Pada SUTET yang dibangun mulai tahun 1990an, didalam ground wire difungsikan fibre optic untuk keperluan telemetri, tele proteksi maupun telekomunikasi yang dikenal dengan OPGW (Optic Ground Wire), sehingga mempunyai beberapa fungsi.
Jumlah dan posisi Kawat Tanah
Jumlah Kawat Tanah paling tidak ada satu buah diatas kawat fasa, namun umumnya di setiap tower dipasang dua buah. Pemasangan yang hanya satu buah untuk dua penghantar akan membuat sudut perlindungan menjadi besar sehingga kawat fasa mudah tersambar petir. Jarak antara ground wire dengan kawat fasa di tower adalah
sebesar jarak antar kawat fasa, namun pada daerah tengah gawangan dapat mencapai 120% dari jarak tersebut.
Power-plant Control and Instrumentation - The Control of Boilers and HRSG Systems
13 Mar 2009, 2:55 am
Silahkan download e-book gratis "Power-plant Control and Instrumentation - The Control of Boilers and HRSG Systems" dengan meng-copy dan paste link dibawah ini ke search bar browser anda, atau bisa juga download langsung di sini "Forum Dunia Listrik/Download"
http://www.ziddu.com/download/3842099/rumentation-The_Control_of_Boiler_and_HRSG_Systems.pdf.html
http://www.ziddu.com/download/3842095/Contents.pdf.html
http://www.ziddu.com/download/3842094/Chapter_1_The_basics_of_steam_generation.pdf.html
http://www.ziddu.com/download/3842093/Chapter_2_The_steam_andwatercircuits.pdf.html
http://www.ziddu.com/download/3842100/Chapter_3_The_fuel_air_and_flue-gas_circuits.pdf.html
http://www.ziddu.com/download/3842096/Chapter_4_Setting_the_demand_for_the_steam.pdf.html
http://www.ziddu.com/download/3842098/Chapter_5_Combustion_and_draught_control.pdf.html
http://www.ziddu.com/download/3842102/Chapter_6_Feed-water_control_and_instrumentation.pdf.html
http://www.ziddu.com/download/3842101/Chapter_7_Steam_temperature_control.pdf.html
http://www.ziddu.com/download/3842097/Chapter_8_Control_equipment_practice.pdf.html
http://www.ziddu.com/download/3842112/Requirements_definition_and_equipment_nomenclature.pdf.html
http://www.ziddu.com/download/3842111/Chapter_10_Upgrading_and_refurbishment_systems.pdf.html
http://www.ziddu.com/download/3842110/index.pdf.html
http://www.ziddu.com/download/3842113/Furtherreading.pdf.html
Semoga bermanfaat, Idea Very Happy
Download E-book Electric Drives and Electromechanical Systems
13 Mar 2009, 2:37 am
Silahkan download gratis e-book "Electric Drives and Electromechanical Systems" dengan meng-copy dan paste link dibawah ini ke search bar browser anda atau bisa juga download langsung disini "Forum Dunia Listrik/Download"
http://www.ziddu.com/download/3842393/Bibliography.pdf.html
http://www.ziddu.com/download/3842367/Chapter_1_Electromechanical_systems.pdf.html
http://www.ziddu.com/download/3842373/Chapter_2_Analysing_a_drive_system.pdf.html
http://www.ziddu.com/download/3842371/Chapter_3_Power_transmission_and_sizing.pdf.html
http://www.ziddu.com/download/3842370/Chapter_4_Velocity_and_position_transducers.pdf.html
http://www.ziddu.com/download/3842368/Chapter_5_Brushed_direct-current_motors.pdf.html
http://www.ziddu.com/download/3842366/Chapter_6_Brushless_motors_and_controllers.pdf.html
http://www.ziddu.com/download/3842374/Chapter_7_Induction_motors.pdf.html
http://www.ziddu.com/download/3842369/Chapter_8_Stepper_motors.pdf.html
http://www.ziddu.com/download/3842375/Chapter_9_Related_motors_and_actuators.pdf.html
http://www.ziddu.com/download/3842372/Chapter_10_Controllers_for_automation.pdf.html
http://www.ziddu.com/download/3842394/Index.pdf.html
http://www.ziddu.com/download/3842395/Unitsandconversionfactors.pdf.html
http://www.ziddu.com/download/3842396/Listofprincipalsymbols.pdf.html
http://www.ziddu.com/download/3842397/Preface.pdf.html
Semoga Bermanfaat,
Faktor-Faktor Dalam Pembangkitan
4 Mar 2009, 10:57 pm
1. Faktor Beban
Faktor beban adalah perbandingan antara besarnya beban rata-rata untuk selang waktu tertentu terhadap beban puncak tertinggi dalam selang waktu yang sama (misalnya satu hari atau satu bulan). Sedangkan beban rata-rata untuk suatu selang waktu tertentu adalah jumlah produksi kWh dalam selang waktu tersebut dibagi dengan jumlah jam dari selang waktu tersebut.
Dari uraian diatas didapat:
faktor beban = beban rata-rata/beban puncak
bagi penyedia listrik, faktor beban sistem diinginkan setinggi mungkin karena faktor beban yang makin tinggi berarti makin rata beban sistemnya, sehingga tingkay pemanfaatan alat-alat yang ada dalam sistem tersebut dapat diusahakan setinggi mungkin.
Dalam praktiknya, faktor beban tahunan sistem berkisar antara 60%-80%.
2. Faktor Kapasitas
Faktor kapasitas sebuah unit pembangkit menggambarkan seberapa besar sebuah unit pembangkit itu dimanfaatkan. Faktor kapasitas tahunan (8760 jam) didefinisikan sebagai:
faktor kapasitas = Produksi kWh setahun/(daya terpasang MW x 8760 jam)
Dalam praktiknya, faktor kapasitas tahunan untuk unit PLTU hanya dapat mencapai angka antara 60% - 80% karena adanya masa pemeliharaan dan jika adanya gangguan atau kerusakan yang dialami oleh unit pembangkit tersebut. Untuk PLTA, faktor kapasitas tahunannya berkisar antara 30% - 50%, hal ini berkaitan dengan ketersediaan air.
3. Faktor Penggunaan (Utilitas)
faktor ini sesungguhnya serupa dengan faktor kapasitas, tetapi disini menyangkut daya. Faktor Utilitas sebuah alat dapat didefinisikan sebagai berikut:
Faktor Utilitas = Beban alat yang tertinggi/kemampuan alat
beban dinyatakan dalam ampere atau megawatt (MW)tergantung alat yang diukur faktor utilitasnya. Untuk saluran, umumnya dalam ampere, tetapi untuk unit pembangkit dalam MW. Faktor utilitas ini perlu diamati darikeperluan pemanfaatan alat dan juga untuk mencegah pembebanan yang berlebihan pada suatu alat.
4. Forced Outage Rate (FOR)
FOR adalah sebuah faktor yang menggambarkan sering-tidaknya suatu unit pembangkit mengalami gangguan, biasanya diukur untuk masa satu tahun dan didefinisikan sebagai:
FOR = jumlah jam gangguan unit pembangkit/(jumlah jam operasi+Jumlah jam gangguan Unit pembangkit)
FOR tahunan untuk PLTA berkisar 0,01 dan FOR tahunan untuk pembangkit thermis berkisar 0,1 - 0,5.
makin andal suatu unit pembangkit, maka makin kecil nilai FOR-nya dan berarti makin jarang terjadi gangguan pada unit pembangkit tersebut. Begitu pula sebaliknya, jika nilai FOR tinggi, berarti unit pembangkit tersebut sering terjadi gangguan dan tidak andal.
Besarnya nilai FOR atau turunnya keandalan suatu unit pembangkit umumnya disebabkan oleh kurang baiknya pemeliharaan peralatan pada unit pembangkit tersebut.
Demikian sekilas mengenai faktor-faktor dalam pembangkitan energi listrik, Semoga bermanfaat.
Tegangan Transmisi dan Rugi-Rugi Daya
2 Mar 2009, 11:08 am
Artikel kali ini dibuat sebagai pelengkap dari artikel-artikel sebelumnya yang membahas mengenai sistem tenaga listrik. dan seperti telah kita ketahui bahwa suatu sistem tenaga listrik terdiri dari: pusat pembangkit listrik, saluran transmisi, saluran distribusi dan beban. pada saat sistem tersebut beroperasi, maka pada sub-sistem transmisi akan terjadi rugi-rugi daya. Jika tegangan transmisi adalah arus bolak-balik (alternating current, AC) 3 fase, maka besarnya rugi-rugi daya tersebut adalah:
ΔPt = 3I^2R (watt)…….(1)
dimana:
I = arus jala-jala transmisi (ampere)
R = Tahanan kawat transmisi perfasa (ohm)
arus pada jala-jala suatu transmisi arus bolak-balik tiga fase adalah:
I = P/V3.Vr.Cos φ ……(2)
dimana:
P = Daya beban pada ujung penerima transmisi (watt)
Vr = Tegangan fasa ke fasa pada ujung penerima transmisi (volt)
Cos φ = Faktor daya beban
V3 disini adalah akar 3
jika persamaan (1) disubstitusi ke persamaan (2), maka rugi-rugi daya transmisi dapat ditulis sebagai berikut:
ΔPt = P^2.R/Vr^2.cos^2 φ
Terlihat bahwa rugi-rugi daya transmisi dapat dikurangi dengan beberapa cara, antara lain:
1. meninggikan tegangan transmisi
2. memperkecil tahanan konduktor
3. memperbesar faktor daya beban
Sehingga untuk mengurangi rugi-rugi daya dilakukan dengan pertimbangan:
1. Jika ingin memperkecil tahanan konduktor, maka luas penampang konduktor harus diperbesar. sedangkan luas penampang konduktor ada batasnya.
2. jika ingin memperbaiki faktor daya beban, maka perlu dipasang kapasitor kompensasi (shunt capacitor). perbaikan faktor daya yang diperoleh dengan pemasangan kapasitor pun ada batasnya.
3. rugi-rugi transmisi berbanding lurus dengan besar tahanan konduktor dan berbanding terbalik dengan kuadrat tegangan transmisi, sehingga pengurangan rugi-rugi daya yang diperoleh karena peninggian tegangan transmisi jauh lebih efektif daripada pengurangan rugi-rugi daya dengan mengurangi nilai tahanan konduktornya.
Pertimbangan yang ketiga, yaitu dengan menaikkan tegangan transmisi adalah yang cenderung dilakukan untuk mengurangi rugi-rugi daya pada saluran transmisi. Kecenderungan itupun dapat terlihat dengan semakin meningkatnya tegangan transmisi di eropa dan amerika, seperti ditunjukkan pada tabel dibawah ini.
Masalah Penerapan Tegangan Tinggi Pada Transmisi
Pada penerapannya, peninggian tegangan transmisi harus dibatasi karena dapat menimbulkan beberapa masalah, antara lain:
1. Tegangan tinggi dapat menimbulkan korona pada kawat transmisi. korona ini pun akan menimbulkan rugi-rugi daya dan dapat menyebabkan gangguan terhadap komunikasi radio.
2. Jika tegangan semakin tinggi, maka peralatan transmisi dan gardu induk akan membutuhkan isolasi yang volumenya semakin banyak agar peralatan-peralatan tersebut mampu memikul tegangan tinggi yang mengalir. Hal ini akan mengakibatkan kenaikan biaya investasi.
3. Saat terjadi pemutusan dan penutupan rangkaian transmisi (switching operation), akan timbul tegangan lebih surja hubung sehingga peralatan sistem tenaga listrik harus dirancang untuk mampu memikul tegangan lebih tersebut. Hal ini juga
mengakibatkan kenaikan biaya investasi
4. Jika tegangan transmisi ditinggikan, maka menara transmisi harus semakin tinggi untuk menjamin keselamatan makhluk hidup disekitar trasnmisi. Peninggian menara transmisi akan mengakibatkan trasnmisi mudah disambar petir. Seperti telah kita ketahui, bahwa sambaran petir pada transmisi akan menimbulkan tegangan lebih surja petir pada sistem tenaga listrik, sehingga peralatan-peralatan sistem tenaga listrik harus dirancang untuk mampu memikul tegangan lebih surja petir tersebut.
5. Peralatan sistem perlu dilengkapi dengan peralatan proteksi untuk menghindarkan kerusakan akibat adanya tegangan lebih surja hubung dan surja petir. Penambahan peralatan proteksi ini akan menambah biaya investasi dan perawatan.
kelima hal diatas memberi kesimpulan, bahwa peninggian tegangan transmisi akan menambah biaya investasi dan perawatan, namun dapat megurangi kerugian daya. Namun jika ditotal biaya keseluruhan, maka peninggian tegangan transmisi lebih ekonomis karena member biaya total minimum, dan tegangan ini disebut tegangan optimum.
Semoga bermanfaat,
Sumber: “Bonggas L. Tobing, Dasar Teknik Pengujian Tegangan Tinggi, Penerbit PT. Gramedia, Jakarta:2003
Sifat-Sifat Listrik Dielektrik
2 Mar 2009, 11:02 am
Dalam menentukan dimensi suatu sistem isolasi, dibutuhkan pengetahuan yang pasti mengnai jenis, besaran dan durasi tekanan elektrik yang akan dialami bahan isolasi tersebut, dan disamping itu juga perlu untuk mempertimbangkan kondisi sekitar dimana isolasi akan ditempatkan. selain itu, perlu juga untuk mengetahui sifat-sifat dari bahan isolasi sehingga dapat dipilih bahan-bahan yang tepat untuk suatu sistem isolasi, dengan demikian akan dihasilkan suatu rancangan yang paling ekonomis.
Fungsi yang penting dari suatu bahan isolasi adalah:
1. Untuk mengisolasi antara suatu penghantar dengan penghantar lainnya. Misalnya antara konduktor fasa dengan konduktor fasa lainnya, atau konduktor fasa dengan tanah.
2. Untuk menahan gaya mekanis akibat adanya arus pada konduktor yang diisolasi,
3. Mampu menahan tekanan yang diakibatkan panas dan reaksi kimia.
Tekanan yang diakibatkan oleh medan listrik, gaya mekanik, thermal dan reaksi kimia dapat saja terjadi serentak, sehingga perlu diketahui efek bersama dari semua parameter tersebut, dengan kata lain suatu bahan isolasi dinyatakan ekonomis jika bahan tersebut dapat menahan semua tekanan tersebut dalam jangka waktu yang lama.
Sifat listrik yang dibutuhkan untuk suatu bahan isolasi adalah sebagai berikut:
1. Mempunyai kekuatan dielektrik (KD) yang tinggi, agar dimensi sistem isolasi menjadi kecil dan penggunaan bahan semakin sedikit, sehingga harganya pun akan semakin murah.
2. Rugi-rugi dielektriknya rendah, agar suhu bahan isolasi tidak melebihi batas yang ditentukan.
3. Memiliki kekuatan kerak (tracking strength) yang tinggi, agar tidak terjadi erosi karena tekanan listrik permukaan.
4. Memiliki konstanta dielektrik yang tepat dan cocok, sehingga membuat arus pemuatan (charging current) tidak melebihi batas ayang diijinkan.
Bahan isolasi juga sekaligus merupakan bahan konstruksi peralatan, oleh karena itu ia juga memikul beban mekanis, sehingga bahan isolasi harus memenuhi persyaratan mekanis yang dibutuhkan. Sifat mekanis yang dibutuhkan tergantung pada pemakaian, seperti diberikan dibawah ini.
- Isolator hantaran udara, sifat mekanis terpentingnya Kekuatan regangan (tensile strength)
- Isolator pendukung pada gardu, sifat mekanis terpentingnya Kekuatan tekuk (bending strength)
- Isolator antenna, sifat mekanis terpentingnya Kekuatan tekan (pressure strength)
- Pemutus daya (circuit breaker), sifat mekanis terpentingnya Kekuatan tekanan dadakan (bursting pressure withstand)
karakteristik mekanis, seperti elastisitas, kekenyalan dan lain-lain, mempunyai hubungan yang nyata dengan tekanan dan ketepatan rancangan.
Peralatan-peralatan listrik akan mengalami kenaikan suhu selama beroperasi, baik pada tegangan kerja normal maupun dalam kondisi gangguan, sehingga bahan isolasi harus memiliki sifat themal sebagai berikut:
- kemampuan untuk menahan panas tinggi (daya tahan panas)
- kerentanan terhadap perubahan bentuk pada keadaan panas.
- konduktivitas panas tinggi.
- koefisien muai panas rendah.
- tidak mudah terbakar.
- tahan terhadap busur api, dan lain-lain.
bahan isolasi harus dapat menyesuaikan diri terhadap lingkungan dimana bahan itu digunakan. oleh karena itu bahan isolasi harus memiliki kemampuan sebagai berikut:
- memiliki daya tahan terhadap minyak dan ozon.
- memiliki kekedapan dan kekenyalan higroskopis yang tinggi.
- daya serap air rendah.
- stabil ketika mengalami radiasi.
Bahan isolasi untuk sistem tegangan tinggi sering menetapkan beberapa persyaratan, dan diantaranya ada yang saling bertentangan. Oleh karena itu dalam pemilihan bahan isolasi untuk suatu keperluan khusus sering dilakukan dengan mencari kompromi antara penyimpangan kebutuhan dengansifat yang diinginkan, sehingga pemilihan yang benar-benar memuaskan tidak terpenuhi.
ada enam sifat listrik dielektrik, yaitu:
1. Kekuatan dielektrik
2. Konduktansi
3. Rugi-rugi dielektrik
4. Tahanan isolasi
5. Peluahan parsial (partial discharge)
6. Kekuatan kerak isolasi (tracking strength)
untuk penjelasan ke-enam sifat-sifat listrik dielektrik tersebut tunggu di artikel selanjutnya ya…
semoga bermanfaat
sumber: “Bonggas L. Tobing, Dasar Teknik Pengujian Tegangan Tinggi, Penerbit PT. Gramedia, Jakarta:2003
Ilmu Bahan Listrik - Bahan Penyekat
2 Mar 2009, 11:00 am
Sifat-Sifat Bahan Penyekat
Bahan penyekat digunakan untuk memisahkan bagian-bagian yang bertegangan. Untuk itu pemakaian bahan penyekat perlu mempertimbangkan sifat kelistrikanya. Di samping itu juga perlu mempertimbangkan sifat termal, sifat mekanis, dan sifat kimia.
Sifat kelistrikan mencakup resistivitas, permitivitas, dan kerugian dielektrik. Penyekat membutuhkan bahan yang mempunyai resistivitas yang besar agar arus yang bocor sekecil mungkin (dapat diabaikan). Yang perlu diperhatikan di sini adalah bahwa bahan isolasi yang higroskopis hendaknya dipertimbangkan penggunaannya pada tempat-tempat yang lembab karena resistivitasnya akan turun. Resistivitas juga akan turun jika tegangan yang diberikan naik.
Besarnya kapasitansi bahan isolasi yang berfungsi sebagai dielektrik ditentukan oleh permitivitasnya, di samping jarak dan luas permukaannya. Besarnya permitivitas udara adalah 1,00059, sedangakan untuk zat padat dan zat cair selalu lebih besar dari itu. Apabila bahan isolasi diberi tegangan bolak-balik maka akan terdapat energi yang diserap oleh bahan tersebut. Besarnya kerugian energi yang diserap bahan isolasi tersebut berbanding lurus dengan tegangan, frekuensi, kapasitansi, dan sudut kerugian dielektrik. Sudut tersebut terletak antara arus kapasitif dan arus total (Ic + Ir).
Suhu juga berpengaruh terhadap kekuatan mekanis, kekerasan, viskositas, ketahanan terhadap pengaruh kimia dan sebagainya. Bahan isolasi dapat rusak diakibatkan oleh panas pada kurun waktu tertentu. Waktu tersebut disebut umur panas bahan isolasi. Sedangakan kemampuan bahan menahan suhu tertentu tanpa terjadi kerusakan disebut ketahanan panas. Menurut IEC (International Electrotechnical Commission) didasarkan atas batas suhu kerja bahan, bahan isolasi yang digunakan pada suhu di bawah nol (missal pada pesawat terbang, pegunungan) perlu juga diperhitungkan karena pada suhu di bawah nol bahan isolasi akan menjadi keras dan regas. Pada mesin-mesin listrik, kenaikan suhu pada penghantar dipengaruhi oleh resistansi panas bahan isolasi. Bahan isolasi tersebut hendaknya mampu meneruskan panas yang didesipasikan oleh penghantar atau rangkaian magnetik ke udara sekelilingnya.
Kemampuan larut bahan isolasi, resistansi kimia, higroskopis, permeabilitas uap, pengaruh tropis, dan resistansi radio aktif perlu dipertimbangkan pada penggunaan tertentu. Kemampuan larut diperlukan dalam menentukan macam bahan pelarut untuk suatu bahan dan dalam menguji kemampuan bahan isolasi terhadap cairan tertentu selama diimpregnasi atau dalam pemakaian. Kemampuan larut bahan padat dapat dihitung berdasarkan banyaknya bagian permukaan bahan yang dapat larut setiap satuan waktu jika diberi bahan pelarut. Umumnya kemampuan larut bahan akan bertambah jika suhu dinaikkan.
Ketahanan terhadap korosi akibat gas, air, asam, basa, dan garam bahan isolasi juga nervariasi antara satu pemakaian bahan isolasi di daerah yang konsentrasi kimianya aktif, instalasi tegangan tinggi, dan suhu di atas normal. Uap air dapat memperkecil daya isolasi bahan. Karena bahan isolasi juga mempunyai sifat higroskopis maka selama penyimpanan atau pemakaian diusahakan agar tidak terjadi penyerapan uap air oleh bahan isolasi, dengan memberikan bahan penyerap uap air, yaitu senyawa P2O5 atau CaC12. Bahan yang molekulnya berisi kelompok hidroksil (OH) higrokopisitasnya relative besar dibanding bahan parafin dan polietilin yang tidak dapat menyerap uap air. Bahan isolasi hendaknya juga mempunyai permeabilitas uap (kemampuan untuk dilewati uap) yang besar, khususnya bagi bahan yang digunakan untuk isolasi kabel dan rumah kapasitor. Di daerah tropis basah dimungkinkan tumbuhnya jamur dan serangga. Suhu yang tinggi disertai kelembaban dalam waktu lama dapat menyebabkan turunnya kemampuan isolasi. Oleh karena bahan isolasi hendaknya dipisi bahan anti jamur (paranitro phenol, dan pentha chloro phenol).
Pemakaian bahan isolasi sering dipengaruhi bermacam-macam energi radiasi yang dapat berpengaruh dan mengubah sifat bahan isolasi. Radiasi sinar matahari mempengaruhi umur bahan, khususnya jika bersinggungan dengan oksigen. Sinar ultra violet dapat merusak beberapa bahan organic. T yaitu kekuatan mekanik elastisitas. Sinar X sinar-sinar dari reactor nuklir, partikel-partikel radio isotop juga mempengaruhi kemampuan bahan isolasi. Sifat mekanis bahan yang meliputi kekuatan tarik, modulus elastisitas, dan derajat kekerasan bahan isolasi juga menjadi pertimbangan dalam memilih suatu jenis bahan isolasi.
Pembagian Kelas Bahan Penyekat
Bahan penyekat listrik dapat dibagi atas beberapa kelas berdasarkan suhu kerja maksimum, yaitu sebagai berikut:
1. Kelas Y, suhu kerja maksimum 90°C
Yang termasuk dalam kelas ini adalah bahan berserat organis (seperti Katun, sutera alam, wol sintetis, rayon serat poliamid, kertas, prespan, kayu, poliakrilat, polietilen, polivinil, karet, dan sebagainya) yang tidak dicelup dalam bahan pernis atau bahan pencelup lainnya. Termasuk juga bahan termoplastik yang dapat lunak pada suhu rendah.
2. Kelas A, suhu kerja maksimum 150°C
Yaitu bahan berserat dari kelas Y yang telah dicelup dalam pernis aspal atau kompon, minyak trafo, email yang dicampur dengan vernis dan poliamil atau yang terendam dalam cairan dielektrikum (seperti penyekat fiber pada transformator yang terendam minyak). Bahan -bahan ini adalah katun, sutera, dan kertas yang telah dicelup, termasuk kawat email (enamel) yang terlapis damar-oleo dan damar-polyamide.
3. Kelas E, suhu kerja maksimum 120°C
Yaitu bahan penyekat kawat enamel yang memakai bahan pengikat polyvinylformal, polyurethene dan damar epoxy dan bahan pengikat lain sejenis dengan bahan selulosa, pertinaks dan tekstolit, film triacetate, film dan serat polyethylene terephthalate.
4. Kelas B, suhu kerja maksimum 130°C
Yaitu Yaitu bahan non-organik (seperti : mika, gelas, fiber, asbes) yang dicelup atau direkat menjadi satu dengan pernis atau kompon, dan biasanya tahan panas (dengan dasar minyak pengering, bitumin sirlak, bakelit, dan sebagainya).
5. Kelas F, suhu kerja maksimum 155°C
Bahan bukan organik dicelup atau direkat menjadi satu dengan epoksi, poliurethan, atau vernis yang tahan panas tinggi.
6. Kelas H, suhu kerja maksimum 180°C
Semua bahan komposisi dengan bahan dasar mika, asbes dan gelas fiber yang dicelup dalam silikon tanpa campuran bahan berserat (kertas, katun, dan sebagainya). Dalam kelas ini termasuk juga karet silikon dan email kawat poliamid murni.
7. Kelas C, suhu kerja diatas 180°C
Bahan anorganik yang tidak dicelup dan tidak terikat dengan substansi organic, misalnya mika, mikanit yang tahan panas (menggunakan bahan pengikat anorganik), mikaleks, gelas, dan bahan keramik. Hanya satu bahan organik saja yang termasuk kelas C yaitu politetra fluoroetilen (Teflon).
Macam-macam bahan penyekat
• Bahan penyekat bentuk padat, bahan listrik ini dapat dikelompokkan menjadi beberapa macam, diantaranya yaitu: bahan tambang, bahan berserat, gelas, keramik, plastik, karet, ebonit dan bakelit, dan bahan-bahan lain yang dipadatkan.
• Bahan penyekat bentuk cair, jenis penyekat ini yang banyak digunakan pada teknik listrik adalah air, minyak transformator, dan minyak kabel.
• Bahan penyekat bentuk gas, yang sering digunakan untuk keperluan teknik listrik diantaranya : udara, nitrogen, hidrogen, dan karbondioksida.
Semoga bermanfaat,
Ilmu Bahan Listrik - Logam Non Ferro
2 Mar 2009, 10:56 am
A. Seng
Pemurnian diperoleh secara elektrolitis dari bahan oksida seng (ZnO). Penemuan mencapai kadar 97,75% Zn. Warnanya abu-abu muda dengan titik cair 419°C dan titik didih 906°C. Daya mekanis tidak kuat.
Seng dipakai sebagai pelindung dari karat, karena lebih tahan terhadap karat daripada besi. Pelapisan dengan seng dilakukan dengan cara galvanis seperti pada tembaga. Seng juga mudah dituang, dan sering dipakai sebagai pencampur bahan lain yang sukar dituang, misalnya tembaga.
Dalam teknik listrik seng banyak dipakai untuk bahan selongsonng elemen kering (kutub negatifnya), batang-batang (elektroda) elemen galvani.
Tahanan jenis 0,12 ohm mm^2/m Dalam perdagangan seng dijual dalam bentuk pelat yang rata atau bergelombang. Juga dalam bentuk kawat dan tuangan dalam bentuk balok.
B. Timah Hitam
Timah hitam terkenal dengan nama timbel. Berat jenis timbel 11,4 dan tahanan jenis 0,94. Logam ini lunak, dapat dicetak dengan cara dicairkan. Titik cair timbel 325°C. Titik didihnya 1560°C, warnanya abu-abu. Timbel tahan terhadap udara, air, air garam, asam belerang.
Dalam teknik listrik, timbel dipakai sebagai pelindung untuk kabel listrik dalam tanah atau pada kabel listrik dasar laut. Karena sifatnya tahan air dan tahan air garam maka kabel yang dibungkus dengan timbel tidak menjadi rusak dipakai di laut. Tetapi kabel menjadi terlalu berat dan mudah terluka/tergores karena sifat lunaknya. Selain itu timbel kurang tahan terhadap getaran. Karena getaran, timbel dapat menjadi rusak dan menyebabkan air masuk ke dalam kabel. Oleh sebab itu pemasangan kabel bersalut timbel hendaknya dijauhkan dari tempat yang banyak getaran , misalnya dekat rel kereta api, jembatan, dan sebagainya. Timbel juga tidak tahan terhadap asam cuka, asam sendawa, dan kapur. Adonan beton yang masih basah juga merusak timbel, maka kabel bersalut timbel yang dipasang pada beton harus diberi perlindungan.
Kecuali sebagai bahan pelindung kabel, kabel juga dipakai untuk pelat-pelat aki, kutub-kutub aki, penghubung sel-sel aki, dan sebagainya. Timbel yang dicampur timah putih dipakai untuk bahan soldir.
Untuk memperoleh kekuatan mekanis yang lebih baik sebagai pembalut kabel, maka timbel dicampur dengan tembaga, antimony, cadmium dan sebagainya.
Timbel mengandung racun, maka setelah bekerja dengan timbel tangan harus dicuci bersih sebelum dipakai untuk memegang makanan.
C. Timah Putih
Timah putih biasa disebut dengan timah. Keadaannya hamper sama dengan timbel. Warnanya putih mengkilat. Titik cairnya lebih rendah dari timbel, yaitu 232°C. Berat jenis 7,3 tahanan jenis 0,15 ohm mm^2/m, keadaan lunak. Timah tidak beracun seperti halnya timbel dan dipakai sebagai pelapis atau bahan campuran.
Sebagai bahan mentah timah diperdagangkan, dituang dalam bentuk balok, sebagai barang setengah jadi, dibuat pelat yang sangat tipis (kurang dari 0,2 mm) dengan nama staniol. Dan yang lebih tipis lagi dengan nama fuli timah. Kadang-kadang timah dicampur dengan timbel. Untuk ini apabila akan digunakan untuk pembungkus makanan, kadar timbel tidak boleh dari 10%.
Dalam teknik listrik, timah banyak dipakai sebagai pelapis tembaga pada hantaran yang bersekat karet dan hantaran tanah. Macam-macam peralatan listrik dilapis dengan timah untuk menahan karet.
Karena sifatnya yang lunak, kalau ditekan oleh ring pada pengerasan mur atau sekrup, timah dapat betul-betul rata sehingga hubungan (kontak) menjadi betul-betul baik, mengurangi tahanan dan meniadakan bunga api (missal pada sepatu kabel, kontak penghubung, rel-rel kotak sekering dan sebagainya.
Pelat-pelat tipis dipakai pada kapasitor. Kegunaan lain dari timah adalah sebagai bahan patri, yaitu dengan mencampurnya dengan timbel.
D. Tembaga
Tembaga adalah bahan tambang yang diketemukan sebagai bijih tembaga yang masih bersenyawa dengan zat asam, asam belerang atau bersenyawa dengan kedua zat tadi. Dalam bijih tembaga juga terkandung batu-batu. Tembaga terdapat di Amerika Utara, Chili, Siberia, Pegunungan Ural, Irian Jaya dan sebagainya.
1. Pembuatan Tembaga
Pembuatan tembaga dilakukan dalam beberapa tahap. Tembaga terikat secara kimia di dalam bijih pada bahan yang disebut batu gang. Untuk mengumpulkan bijih-bijh itu biasanya dulakukan dengan membersihkannya dalam cairan berbuih, di mana di situ ditiupkan udara. Ikatan tembaga dari bijih yang digiling sampai halus dicampur dengan air dan zat-zat kimia sehingga menjadi pulp (bubur) pada suatu bejana silinder. Zat-zat kimia (yang disebut Reagens) berfungsi untuk mempercepat terpisahnya tembaga. Pada bubur tersebut ditiupkan udara atau gas sehingga timbul buih yang banyak. Bagian-bagian logam yang kecil sekali melekat pada gelembung udara atau gas tersebut. Di situ terdapat semacam kincir yang berputar dengan kecepatan sedemikian rupa sehingga gaya sentrifugal melemparkan buih tersebut dengan mineral keluar tepi bejana sehingga terpisah dari batu gang. Setelah proses tersebut logam dihilangkan airnya. Proses selanjutnya adalah pencarian di dalam suatu dapur mantel dengan jalan membakarnya dengan arang debu. Di sini dapat dipisahkan zat asam dan batu-batu silikon dan besinya dioksidasikan menjadi terak yang mengapung pada copper sulifida.
Pengolahan tembaga selanjutnya adalah dengan membawa isi dapur (yang disebut matte) ke konverter mendatar. Di sini belerang akan terbakar oleh arus udara yang kuat. Kemudian tembaga yang disebut blister sekali lagi dicairkan di dalam sebuah dapur anode. Dalam proses ini (yang disebut polen) terjadi proes pengurangan zat asam.
Dari dapur anode cairan segera dituangkan ke dalam cetakan, menjadi pelat-pelat anode. Pelat anode ini setelah didinginkan diangkat ke rumah tangki (bejana beton yang dilapisi timbel antimor pada bagian dalamnya) untuk diolah dengan cara elektrolisis, di mana batang tembaga tersebut dipergunakan sebagai anoda dan lempengan tembaga tipis murni sebagai katode. Selama terjadinya proses elektrolisis, anoda mengurai perlahan-lahan dan tembaga yang kemurniannya tinggi menempel pada katode. Untuk mendapatkan tembaga yang kemurniannya tinggi maka tembaga tersebut harus menjalani proses cair dalam dapur saringan.
2. Sifat – Sifat Tembaga
Produksi tembaga sebagian besar dipergunakan dalam industri kelistrikan, karena tembaga mempunyai daya hantar listrik yang tinggi. Kotoran yang terdapat dalam tembaga akan memperkecil/mengurangi daya hantar listriknya.
Selain mempunyai daya hantar listrik yang tinggi, daya hantar panasnya juga tinggi; dan tahan karat. Oleh karena itu tembaga juga dipakai untuk kelengkapan bahan radiator, ketel, dan alat kelengkapan pemanasan.
Tembaga mempunyai sifat dapat dirol, ditarik, ditekan, ditekan tarik dan dapat ditempa (meleable).
Karena pemakaian meningkat, bahan cadangan untuk mengganti tembaga sudah dipikirkan. Bahan pengganti yang agak mendekati adalah alumunium (Ai). Akan tetapi daya hantar listrik maupun daya hantar panas dari alumunium lebih rendah dibandingkan tembaga.
Titik cair tembaga adalah 1083° Celcius, titik didihnya 2593° Celcius, massa jenis 8,9, kekuatan tarik 160 N/mm^2.
Kegunaan lain dari tembaga ialah sebagai bahan untuk baut penyolder, untuk kawat-kawat jalan traksi listrikl (kereta listrik, trem, dan sebagainya), unsur hantaran listrik di atas tanah, hantaran penangkal petir, untuk lapis tipis dari kolektor, dan lain-lain.
E. Alumunium
Logam ini sangat diperlukan dalam pembuatan kapal terbang, mobil, motor, dan dalam teknik listrik. Alumunium diperoleh dari boksit yang didapat di Suriname, di Amerika utara dan negara-negara lain. Selain boksit, alumunium juga diperoleh dari kriolit yang berasal dari Greenland dan Batu Labrado, yang ditemukan di Norwegia.
1. Pembuatan Alumunium
Biasanya tanah alumunium bersama soda dicairkan di bawah tekanan pada suhu 160° Celcius, di mana terjadi suatu persenyawaan alumunium, dan kemudian sodanya ditarik sehingga berubah menjadi oksida alumunium yang masih mempunyai titik cair tinggi (2200° Celcius). Titik cair turun menjadi sebesar 100° Celcius kalau dicampur kriolit. Proses cair itu terjadi dalam sebuah dapur listrik yang terdiri atas sebuah bak baja plat, di bagian dalam dilapisi dengan arang murni, dan diatasnya terdapat batang-batang arang yang dicelupkan ke dalam campuran tersebut. Arus listrik yang mengalir akan mengangkat kriolit menjadi cair oleh panas yang terjadi karena arus listrik yang mengangkat dalam cairan kriolit tersebut adalah sebagai bahan pelarut untuk oksidasi alumunium. Alumunium (titik cair 650° C) dipisahkan oleh arus listrik itu ke dasar dan diambil. Proses cair itu sebenarnya lama sekali dan perlu arus listrik yang besar (10.000-30.000A). Oleh karena itu pembuatan alumunium hanya dilakukan di negara-negara yang listriknya murah.
F. Logam Mulia
1. Perak
Perak, emas dan platina termasuk logam mulia. Perak terdapat dalam campuran logam-logam lain, misalnya timbel, timah atau seng. Setelah melalui proses pemurnian dapat diperoleh perak murni. Logam ini lunak, ulet dan mengkilat, dapat dicetak dan ditarik. Titik cairnya di bawah titik cair tembaga, yaitu 960°C, berat jenis 10,5 dan tahanan jenis perak 0,016° Ohm mm2 /m. Berarti daya hantar listriknya lebih dari tembaga. Perak merupakan logam yang mempunyai daya hantar terbaik.
Perak termasuk bahan yang sukar beroksidasi, dan warnanya putih. Karena harganya agak mahal maka pemakaiannya dalam teknik listrik untuk hal-hal yang khusus dan penting saja. Misalnya, untuk kumparan pengukur. Pesawat ini membutuhkan ketelitian dan ruangan sempit sehingga membutuhkan penghantar dengan daya hantar yang terbaik dan tidak berkarat.
Jadi perak dibuiat kawat dengan ukuran yang sangat lembut, yang disebut benang perak. Karena titik cairnya di bawah tembaga,maka perak dipergunakan juga sebagai pengamanlebur. Untuk titik-titik kontak banayak digunakan perak. Pemasangannya mudah karena perak mudah cair dan mudah dipatrikan pada logam lain, misalnya besi, tembagadan sebagainya. Perak juga tidak berkarat.
2. Emas
Emas terdapat dalam persenyawaan dengan logam-logam lain. Pemurniannya dikerjakan secara kimia. Emas murni sangat lunak. Kekerasannya dapat dipertinggi dengan mencampurkan perak. Banyaknya perak dalam campuran initi menentukan besarnya karat. Emas murni dinyatakan sebagai 24 karat. Emas 22 karat berarti dalam 24 bagian ada 22 bagian emas, sisanya perak 2 bagian. Warnanya kuning mengkilat. Berat jenis 19,3. Titik cair 1063°C.Dalam perdagangan emas berbentuk balok tuangan dan lembaran seperti kertas, sangat tipis. Karena mahalnya, umumnya emas jarang dipakai dalam teknik listrik.
3. Platina
Platina merupakan bahan yang tidak berkarat, dapat ditempa, regang, tetapi sukar dicairkan dan tahan dari sebagian besar bahan-bahan kimia; merupakan logam terberat dengan berat jenis 21,5. Titik cairnya mencapai 1774°C, sedang tahanan jenisnya 0,42 ohm.mm^2/m. Warnanya putih keabu-abuan. Pemurnian platina dilakukan secara kimia. Platina dapat ditarik menjadi kawat halus dan filamen yang tipis.
Platina dipakai dalam laboratorium, untuk unsur pemanas tungku-tungku listrik bila membutuhkan panas yang tinggi, dapat mencapai diatas 1300° C. Pemakaian platina dalam teknik listrik antara lain untuk peralatan laboratorium yang tahan karat, kisi tabung radio yang khusus dan sebagainya. Hampir kesemuanya itu untuk kepentingan dalam laboratorium yang sangat membutuhkan kecermatan kerja pesawat. Untuk dipakai secara umum platina terlalu mahal dan bahan lain sebagai penggantinya cukup banyak.
Semoga bermanfaat,
Ilmu Bahan Listrik - Dasar
2 Mar 2009, 10:53 am
Suatu bahan dapat berbentuk padat, cair, atau gas. Wujud bahan tertentu juga bisa berubah karena pengaruh suhu. Selain pengelompokkan berdasarkan wujud tersebut dalam teknik listrik bahan-bahan juga dapat dikelompokkan sebagai berikut.
1. Bahan Penghantar (konduktor)
2. Bahan Penyekat (isolator/insulator)
3. Bahan Setengah Penghantar (semi konduktor)
4. Bahan Magnetis.
5. Bahan Super Konduktor.
6. Bahan Nuklir.
7. Bahan Khusus (bahan untuk pembuatan kontak-kontak, untuk sekering, dan sebagainya)
1. Bahan Penghantar (konduktor) adalah bahan yang menghantarkan listrik dengan mudah. Bahan ini mempunyai daya hantar listrik (Electrical Conductivity) yang besar dan tahanan listrik (Electrical Resistance) kecil. Bahan penghantar listrik berfungsi untuk mengalirkan arus listrik. Perhatikan fungsi kabel, kumparan/lilitan pada alat listrik yang anda jumpai. Juga pada saluran transmisi/distribusi. Dalam teknik listrik, bahan penghantar yang sering dijumpai adalah tembaga dan alumunium.
2. Bahan Penyekat (Insulator/isolator) adalah bahan yang befungsi untuk menyekat (misalnya antara 2 penghantar); agar tidak terjadi aliran listrik/kebocoran arus apabila kedua penghantar tersebut bertegangan. Jadi bahan penyekat harus mempunyai tahanan jenis besar dan tegangan tembus yang tinggi. Bahan penyekat yang sering ditemui dalam teknik listrik adalah : plastik, karet, dan sebagainya.
3. Bahan Setengah Penghantar (Semi Konduktor) adalah bahan yang mempunyai daya hantar lebih kecil dibanding bahan konduktor, tetapi lebih besar dibanding bahan isolator. Dalam teknik elektronika banyak dipakai semi konduktor dari bahan germanium (Ge) dan silicon (Si). Dalam keadaan aslinya, Ge dan Si adalah bahan pelikan dan merupakan isolator. Di Pabrik bahan-bahan tersebut diberi kotoran. Jika bahan tersebut dikotori dengan alumunium maka diperoleh bahan semikonduktor type P (bahan yang kekurangan elektron/mempunyai sifat positif). Jika dikotori dengan fosfor maka yang dipeoleh adalah semikonduktor jenis N (bahan yang kelebihan electron, sehingga bersifat negative). Ge mempunyai daya hantar lebih tinggi dibandingkan Si, sedangkan Si lebih tahan panas dibanding Ge.
4. Bahan Magnetik (Magnetic Materials) dikelompokkan menjadi 3 kelompok, yaitu ferro magnetic, para-magnetic dan dia-magnetic. Bahan ferro-magnetic adalah bahan yang mempunyai permeabilitas tinggi dan mudah sekali dialiri garis-garis gaya magnet. Contoh bahan yang mempunyai permeabilitas tinggi adalah besi, besi pasir, stalloy, dan sebagainya. Selain itu sering dijumpai magnet yang merupakan magnet permanen, misalnya alnico, cobalt, baja arang, dan sebagainya. Baja untuk magnet sering dijumpai pada pelat-pelat motor/generator, pelat-pelat transformator, dan sebagainya. Dalam bidang elektronika, digunakan bahan magnet misalnya pada speaker, alat-alat ukur elektronika, dan sebagainya.
5. Bahan Super Konduktor. Pada tahun 1911, Kamerligh Onnes mengukur perubahan tahanan listrik yang disebabkan oleh perubahan suhu Hg dalam helium cair. Dia menemukan bahwa tahanan listrik tiba-tiba hilang pada suhu 4,153°K. Sampai saat ini telah ditemukan sekitar 24 unsur hantaran super dan lebih banyak lagi paduan dan senyawa yang menunjukkan sifat-sifat hantaran super. Temperatur kritisnya berkisar antara 1 samapai 19° Kelvin. Bahan-bahan lead (timah), tin (timah patri), alumunium, dan mercury, pada sushu mendekati 0°K mempunyai resistivitas nol.
6. Bahan Nuklir. Bahan nuklir sering dipakai sebagai bahan baker reaktor nuklir. Reaktor nuklir adalah pesawat yang mengandung bahan-bahan nuklir yang dapat membelah, yang disusun sedemikian sehingga suatu reaksi berantai dapat berjalan dalam keadaan dan kondisi terkendali. Dengan sendirinya syarat agar suatu bahan dapat dipergunakan sebagai bahan bakar nuklir adalah bahan yang dapat mengadakan fisi (pembelahan atom). Dalam reaktor nuklir digunakan bahan bakar uranium 235, plutonium-239, uranium-233.
Dalam pemilihan jenis bahan listrik, selain sifat listrik, perlu dipertimbangkan beberapa sifat lain dari bahan, yaitu :
A. Sifat Mekanis, yaitu perubahan bentuk dari suatu benda padat akibat adanya gaya-gaya dari luar yang bekerja pada benda tersebut. Jadi adanya perubahan itu tergantung kepada besar kecilnya gaya, bentuk benda, dan dari bahan apa benda tersebut dibuat.
Jika tidak ada gaya dari luar yang bekerja, maka ada tiga kemungkinan yang akan terjadi pada suatu benda :
• Bentuk benda akan kembali ke bentuk semula, hal ini karena benda mempunyai sifat kenyal (elastis)
• Bentuk benda sebagian saja akan kembali ke bentuk semula, hal ini hanya sebagian saja yang dapat kembali ke bentuk semula karena besar gaya yang bekerja melampaui batas kekenyalan sehingga sifat kekenyalan menjadi berkurang.
• Bentuk benda berubah sama sekali, hal ini dapat terjadi karena besar gaya yang bekerja jauh melampaui batas kekenyalan sehingga sifat kekenyalan sama sekali hilang.
B. Sifat Fisis, Benda padat mempunyai bentuk yang tetap (bentuk sendiri), dimana pada suhu yang tetap benda padat mempunyai isi yang tetap pula. Isi akan bertambah atau memuai jika mengalami kenaikkan suhu dan sebaliknya benda akan menyusut jika suhunya menurun. Karena berat benda tetap , maka kepadatan benda akan bertambah, sehingga dapat disimpulkan sebagai berikut :
• Jika isi (volume) bertambah (memuai), maka kepadatannya akan berkurang
• Jika isinya berkurang (menyusut), maka kepadatan akan bertambah
• Jadi benda lebih padat dalam keadaan dingin daripada dalam keadaan panas
C. Sifat Kimia, berkarat adalah termasuk sifat kimia dari suatu bahan yang terbuat dari logam. Hal ini terjadi karena reaksi kimia dari bahan itu sendiri dengan sekitarnya atau bahan itu sendiri dengan bahan cairan. Biasanya reaksi kimia dengan bahan cairan itulah yang disebut berkarat atau korosi. Sedangkan reaksi kimia dengan sekitarnya disebut pemburaman.
Pengujian sifat mekanis bahan perlu dilakukan untuk mendapatkan informasi spesifikasi bahan. Melalui pengujian tarik akan diperoleh besaran-besaran kekuatan tarik, kekuatan mulur, perpanjangan, reduksi penampang, modulus elastis, resilien, keuletan logam, dan lain-lain. Selain sifat-sifat tersebut dengan tidak secara terlalu teknis, perlu diperhatikan kekerasan (hardness) dan kemampuan menahan goresan (abrasion). Contoh sifat fisis yang sering diperlukan adalah berat jenis, titik lebur, titik didih, titik beku, kalor lebur, dan sebagainya. Juga sifat perubahan volume, wujud, dan panjang terhadap perubahan suhu. Perkaratan adalah contoh sifat bahan akibat reaksi kimia; reaksi antara logam dengan oksigen yang ada di udara. Sifat kimia juga termasuk sifat bahan yang beracun, kemungkinan mengadakan reaksi dengan garam, asam, dan basa.
intisari
Selain bahan penyekat atau isolator di atas, ada bahan lain yang juga banyak digunakan dalam teknik ketenagalistrikan yaitu bahan penghantar atau sering dinamakan dengan istilah konduktor. Suatu bahan listrik yang akan dijadikan penghantar, juga harus mempunyai si fat-sifat dasar penghantar itu sendiri seperti: koefisien suhu tahanan, daya hantar panas, kekuatan tegangan tarik dan lain-lain.
Disamping itu juga penghantar kebanyakan menggunakan bentuk padat seperti tembaga, aluminium, baja, seng, timah, dan lain-lain. Untuk keperluan komunikasi sekarang banyak digunakan bahan penghantar untuk media transmisi telekomunikasi yaitu menggunakan serat optik.
Erat kaitannya dengan keperluan pembangkitan energi listrik, yaitu suatu bahan magnetik yang akan dijadikan sebagai medium untuk konversi energi, baik dari energi listrik ke energi mekanik, energi mekanik ke energi listrik, energi listrik menjadi energi panas atau cahaya, maupun dari energi listrik menjadi energi listrik kembali. Bahan magnetik ini tentunya harus memenuhi sifat-sifat kemagnetan, dan parameter-parameter untuk dijadikan sebagai bahan magnet yang baik. Dalam pemilihan bahan magnetik ini dapat dikelompokkan menjadi tiga macam, yaitu ferromagnetik, paramagnetik, dan diamagnetik.
Suatu bahan yang sekarang lagi ngetren dan paling banyak sedang dilakukan riset-riset di dunia ilmu pengetahuan dan teknologi yaitu bahan semi konduktor. Berkembangnya dunia elektronika dan komputer saat ini adalah merupakan salah satu peranan dari teknologi semi konduktor. Bahan ini sangat besar peranannya pada saat ini pada berbagai bidang disipilin ilmu terutama di bidang teknik elektro seperti teknologi informasi, komputer, elektronika, telekomunikasi, dan lain -lain. Berkaitan dengan bahan semi konduktor, pada saat ini dapat dikelompokkan menjadi dua macam yaitu semi konduktor dan super konduktor.
Semoga bermanfaat,
Gangguan Kesehatan akibat Radiasi Elektromagnetik
17 Feb 2009, 9:53 pm
Banyak kejadian seseorang mengeluh sakit kepala, pening, sukar tidur, konsentrasi terganggu, atau merasa letih tanpa tahu penyebabnya. Keluhan tersebut biasanya merupakan gejala adanya kelainan di dalam sistem atau organ tubuh, tetapi sering kali dokter pun tidak menemukan penyebab secara pasti. Tentu saja jika terpaksa diberi obat, biasanya bersifat simptomatis atau hanya meredakan gejalanya semata.
“Saya selalu mengalami sukar tidur, Dok. Padahal, saat ini saya tanpa beban pikiran apa pun," keluh seorang pasien. "Mengapa saya sering migrain dan hampir setiap hari selalu merasa letih. Padahal, menurut dokter, hasil pemeriksaan laborat saya baik semua...," keluh pasien yang lain.
Apabila hal ini terjadi, salah satu yang perlu dipertimbangkan adalah adanya riwayat keterpajanan (exposure) terhadap peralatan yang menimbulkan radiasi elektromagnetik. Ada kemungkinan gangguan tersebut adalah electrical sensitivity. Electrical sensitivity adalah gangguan fisiologis dengan tanda dan gejala neurologis maupun kepekaan, berupa berbagai gejala dan keluhan.
Gangguan ini umumnya disebabkan oleh radiasi elektromagnetik yang berasal dari jaringan listrik tegangan tinggi atau ekstra tinggi, peralatan elektronik di rumah, di kantor maupun industri. Termasuk telepon seluler (ponsel) maupun microwave oven, ternyata sangat potensial menimbulkan berbagai keluhan tersebut.
"Electrical sensitivity"
Sebenarnya telah lama timbul kekhawatiran pada masyarakat akan efek negatif radiasi elektromagnetik terhadap kesehatan, terutama dengan semakin berkembangnya pemanfaatan sumber radiasi nonpengion. Sumber radiasi nonpengion buatan manusia antara lain jaringan listrik tegangan tinggi maupun ekstra tinggi, laser, radar, microwave oven, ponsel, dan sebagainya. Jarang disadari bahwa risiko paling tinggi dari sumber radiasi nonpengion justru berasal dari alam, yaitu sinar ultra violet matahari
Potensi gangguan kesehatan yang timbul akibat pajanan medan elektromagnetik dapat terjadi pada berbagai sistem tubuh, antara lain: (1) sistem darah, (2) sistem reproduksi, (3) sistem saraf, (4) sistem kardiovaskular, (5) sistem endokrin, (6) psikologis, dan (7) hipersensitivitas. Sedangkan manifestasi dari hipersensitivitas dikenal pula dengan istilah electrical sensitivity, yang menggambarkan gangguan fisiologis berupa tanda dan gejala neurologis maupun kepekaan terhadap medan elektromagnetik, dengan gejala-gejala yang khas (Riedlinger, 2004).
Gejala-gejala yang menunjukkan adanya electrical sensitivity sebenarnya banyak sekali, tetapi yang khas antara lain berupa sakit kepala (headache), pening (dizziness), keletihan (fatigue). Tanda dan gejala lain yang dapat dijumpai, misalnya, jantung berdebar-debar (cardiac palpitations), gangguan tidur (sleep disturbances), gangguan konsentrasi (difficulty in concentrating), rasa mual dan gangguan pencernaan lain (nausea and digestive problems) yang tidak jelas penyebabnya, telinga berdenging (tinnitus), muka terbakar (facial burning), dan kulit meruam (rashes), kejang otot (muscle spasme), kebingungan (confusion), serta gangguan kejiwaan berupa depresi (depression) (Rea, 1991; Bergdahl, 1995; Grant, 1995).
Peran hormon melatonin
Penyebab timbulnya gejala dan berbagai keluhan tersebut sangat kompleks dan multifaktor karena dapat menyertai berbagai penyakit. Teori terbaru tentang metabolisme hormon melatonin dan pengaruhnya terhadap timbulnya berbagai gejala dan perubahan suasana hati diharapkan dapat menjelaskan mengapa pajanan medan elektromagnetik dapat menimbulkan berbagai gejala tersebut (Sandyk, 1993).
Hormon melatonin (N-acetyl-5-metoksitriptamin) adalah hormon yang sebagian besar dibuat oleh kelenjar pineal, sebuah kelenjar sebesar kacang tanah yang terletak di antara kedua sisi otak. Hanya sebagian kecil dibuat di usus dan retina mata. Produksi hormon melatonin dapat dipacu oleh gelap dan hening serta dihambat oleh sinar yang terang maupun medan elektromagnetik (Zhdanova, 1995). Melatonin diproduksi dalam jumlah besar sekali pada orang muda, untuk kemudian menurun setelah usia 40 tahun. Penurunan produksi hormon ini menyebabkan berbagai keluhan yang lebih banyak dialami oleh usia tua dibandingkan dengan usia muda.
Beberapa gejala yang dapat timbul berkaitan dengan hormon melatonin, antara lain, sukar tidur (insomnia), gangguan pada irama sirkadian, jet lag, serta berbagai gejala lain. Gejala-gejala tersebut berkaitan dengan perubahan metabolisme hormon melatonin yang diproduksi oleh kelenjar pineal. Gejala-gejala tersebut terutama timbul bila produksi hormon melatonin berkurang (Dollins, 1994).
Produksi hormon melatonin bertambah pada malam hari, terutama pada suasana hening dan gelap sehingga menyebabkan orang mudah tidur. Namun, produksi hormon ini berkurang oleh adanya rangsangan dari luar, misalnya cahaya serta medan elektromagnetik. Cahaya maupun pajanan medan elektromagnetik dapat menurunkan produksi hormon melatonin dan berpotensi menimbulkan berbagai keluhan, termasuk sakit kepala, pening, dan keletihan.
Upaya pencegahan
Electrical sensitivity merupakan salah satu penyakit lingkungan. Bagaimana pun penyakit lingkungan yang diderita oleh manusia bukan semata-mata berasal dari radiasi elektromagnetik semata.
Banyak polutan yang berupa gas buang dari kendaraan bermotor, industri, maupun aktivitas manusia yang lain berisiko menimbulkan gangguan kesehatan. Jadi, sulit memprediksi apakah berbagai keluhan yang timbul itu semata-mata hanya berasal dari radiasi elektromagnetik.
Meskipun demikian, di samping tetap memerhatikan prosedur tetap penggunaan berbagai peralatan yang berisiko menimbulkan radiasi elektromagnetik, ada beberapa hal yang dapat memperkecil risiko gangguan kesehatan, antara lain:
* Dalam menggunakan peralatan elektronik apa pun, misalnya komputer, televisi, dan hair dryer, sebaiknya dengan membuat jarak sejauh mungkin dari sumber pajanan, sedangkan waktu kontak diusahakan seminimal mungkin.
* Meskipun microwave oven hanya memerlukan waktu sangat pendek untuk memanaskan makanan, dalam prosesnya jangan ditunggu apalagi dalam jarak sangat dekat. Alat ini menghasilkan energi foton yang sangat besar dan berisiko mengganggu kesehatan apabila tidak mematuhi prosedur penggunaannya. Khusus bagi ibu hamil pada tiga bulan pertama harus lebih waspada lagi.
* Kecuali microwave oven, telepon seluler juga menghasilkan energi foton yang sangat besar dan potensi radiasinya lebih besar dibandingkan dengan peralatan elektronik maupun jaringan listrik tegangan tinggi dan ekstra tinggi.
Meskipun sangat membantu pekerjaan dan aktivitas sehari-hari, seyogianya waktu penggunaannya dibatasi. Jangan selalu mengantonginya, terutama pada saku baju kiri, apalagi bila menggunakan alat pacu jantung.
DR ANIES MKK PKK Dosen Fakultas Kedokteran Universitas Diponegoro
Sumber: http://www.kompas.co.id/
Baca juga mengenai:
Masalah Radiasi Tegangan Tinggi dan Pengukuran Medan Listrik dan Medan Magnet di bawah SUTET 500kV
Semoga bermanfaat, HaGe *** http://dunia-listrik.blogspot.com
Electrical Power Cable Engineering
3 Feb 2009, 12:23 am
Kali ini saya akan memberikan link untuk men-download GRATIS tutorial seputar dunia kabel dan kawat penghantar. Materinya dalam bahasa inggris, namun saya rasa itu bukanlah penghalang bagi kita untuk tetap mau belajar dan memperbanyak referensi keteknikan kita, apalagi bagi rekan mahasiswa yang sedang menjalankan tugas akhir/skripsi, lumayankan buat tambahan bahan referensinya.
Nama para pengarang / kontirbutor pembuat artikel:
• Theodore A. Balaska Insulated Power Cable Services, Inc., Bradenton, Florida
• Bruce S. Bernstein Electric Power Research Institute (EPRI), Washington, DC
• Lawrence J. Kelly Kelly Cables, Montvale, New Jersey
• Carl C. Landinger Hendrix Wire and Cable, Longview, Texas
• James D. Medek JMed & Associates, Ltd., Palatine, Illinois
• William A. Thue Consulting Electric Engineer, Washington, DC
Berikut Link tutorial seputar dunia kabel dan kawat penghantar, Link dibawah juga off-line, jadi anda harus meng-copy-nya, kemudian mem-paste di search bar browser anda.
Atau Download disni: "forum dunia listrik/download"
1. Historical Perspective of Electrical Cables - Bruce S. Bernstein and William A. Thue - 841 Kb
http://www.ziddu.com/download/3158840/HistoricalPerspectiveofElectricalCables.pdf.html
2. Basic Dielectric Theory of Cable - Theodore A. Bakaska and Carl C. Landinger - 748 Kb
http://www.ziddu.com/download/3158843/BasicDielectricTheoryofCable.pdf.html
3. Conductors - Lawrence J. Kelly and Carl C. Landinger - 844 Kb
http://www.ziddu.com/download/3158839/Conductors.pdf.html
4. Cable Characteristics: Electrical – Lawrence J. Kelly and William A. Thue - 845 Kb
http://www.ziddu.com/download/3158842/CableCharacteristic-Electrical.pdf.html
5. Insulating Materials for Cables - Bruce S. Bernstein - 1.489 Kb
http://www.ziddu.com/download/3158841/InsulatingMaterialsforCables.pdf.html
6. Electrical Properties of Insulating Materials - Bruce S. Bernstein - 921 Kb
http://www.ziddu.com/download/3158983/ElectricalPropertiesofInsulatingMaterial.pdf.html
7. Shielding of Power Cables – Lawrence J. Kelly and Carl C. Landinger - 492 Kb
http://www.ziddu.com/download/3158980/ShieldingofPowercables.pdf.html
8. Sheaths, Jackets, and Armors – Lawrence J. Kelly and Gzrl C. Landinger - 633 Kb
http://www.ziddu.com/download/3158982. /SheathsJacketsandArmors pdf.html
9. Standards and Specifications – Lawrence J. Kelly and Carl C. Landinger – 746 Kb
http://www.ziddu.com/download/3158981/StandardsandSpecifications.pdf.html
10. Cable Manufacturing – Lawrence J. Kelly and Carl C. Landinger - 887 Kb
http://www.ziddu.com/download/3158979/CableManufacturing.pdf.html
11. Cable Installation - James D. Medek and William A. Thue - 834 Kb
http://www.ziddu.com/download/3159440/CableInstallation.pdf.html
12. Splicing, Terminating, and Accessories - Theodore A. Balaska andlames D. Medek – 1.022 Kb
http://www.ziddu.com/download/3379064/SplicingTerminattingandaccessories.pdf.html
13. Ampacity of Cables - Lawrence J, Kelly and Carl C. Landinger – 857 Kb
http://www.ziddu.com/download/3378575/AmpacityofCables.pdf.html
14. Sheath Bonding and Grounding – William A. Thue – 765 Kb
http://www.ziddu.com/download/3379066/SheathsBoundingandgrounding.pdf.html
15. Power Cable Testing in the Field - James D. Medek – 1.550 Kb
http://www.ziddu.com/download/3379063/PowerCablesTestinginThefield.pdf.html
16. Treeing - William A. Thue – 522 Kb
http://www.ziddu.com/download/3379067/treeing.pdf.html
17. Lightning Protection of Distribution Cable Systems - William A. Thue – 701 Kb
http://www.ziddu.com/download/3378571/LightningProtectionofDistributionCableSystem.pdf.html
18. Cable Performance - William A. Thue – 457 Kb
http://www.ziddu.com/download/3378573/CablePerformance.pdf.html
19. Concentric Neutral Corrosion - William A. Thue – 759 Kb
http://www.ziddu.com/download/3378572/ConcentricNeutralCorrosion.pdf.html
20. Glossary - james D. Medek – 660 Kb
http://www.ziddu.com/download/3378574/Glossary.pdf.html
21. Tables and Data- 678 Kb
http://www.ziddu.com/download/3379065/TablesandDataCables.pdf.html
selamat download, semoga bermanfaat
Download Tutorial Analisa Sistem Daya
2 Feb 2009, 10:49 pm
Berikut akan saya berikan link untuk men-download GRATIS tutorial tentang analisa sistem daya, judul asli dari buku ini adalah “Power System Analysis”….bahasa inggris ? ya !, buku ini memang dalam bahasa inggris, sekedar referensi bagi kita untuk mengetahui tentang analisa sistem daya lebih dalam lagi.
Buku ini berkapasitas 14 MB dan dalam format pdf, oleh karena itu untuk memudahkan rekan-rekan untuk men-download-nya, saya sudah memecahnya menjadi per-bab. Rekan-rekan dapat menyatukan file-file tersebut menjadi satu kembali dengan software khusus, atau membuat satu folder khusus untuk buku ini.
Agar situs ini tidak terlalu berat karena kebanyakan link, maka link-link dibawah dalam keadaan off-line, artinya Silahkan rekan-rekan “copy” link dibawah, kemudian “paste” ke search bar browser yang digunakan dan “selamat men-download”…semua serba gratis..tis…tis….tis..
Atau download disini: "forum dunia listrik/download"
POWER SYSTEM ANALYSIS
Introduction – 442 Kb
http://www.ziddu.com/download/3375093/Introduction.pdf.html
Appendix A - Matrix Methods.pdf – 239 Kb
http://www.ziddu.com/download/3374553/AppendixA.MatrixMethods.pdf.html
Appendix B - Calculation of Line and Cable Constants.pdf – 399 Kb
http://www.ziddu.com/download/3374555/AppendixB.CalculationofLineandCableConstants.pdf.html
Appendix C - Transformers and Reactors.pdf – 536 Kb
http://www.ziddu.com/download/3374554/AppendixC.TransformersandReactors.pdf.html
Appendix D - Sparsity and Optimal Ordering.pdf – 330 Kb
http://www.ziddu.com/download/3374556/AppendixD.SparsityandOptimalOrdering.pdf.html
Appendix E - Fourier Analysis.pdf – 385 Kb
http://www.ziddu.com/download/3374552/AppendixE.FourierAnalysis.pdf.html
Appendix F - Appendix F. Limitation of Harmonics.pdf – 353 Kb
http://www.ziddu.com/download/3374640/AppendixF.LimitationofHarmonics.pdf.html
Appendix G - Appendix G. Estimating Line Harmonics.pdf – 411 Kb
http://www.ziddu.com/download/3374637/AppendixG.EstimatingLineHarmonics.pdf.html
Chapter 1 - Short-Circuit Currents and symmetrical components.pdf – 565 Kb
http://www.ziddu.com/download/3374636/ter1.Short-CircuitCurrentsandsymmetricalcomponents.pdf.html
Chapter 2 - Unsymmetrical Fault Calculations.pdf – 508 Kb
http://www.ziddu.com/download/3374639/chapter2.UnsymmetricalFaultCalculations.pdf.html
Chapter 3 - Matrix Methods for Network Solutions.pdf – 538 Kb
http://www.ziddu.com/download/3374638/chapter3.MatrixMethodsforNetworkSolutions.pdf.html
Chapter 4 - Current Interruption in AC Networks.pdf – 482 Kb
http://www.ziddu.com/download/3374863/chapter4.CurrentInterruptioninACNetworks.pdf.html
Chapter 5 - Application and Ratings of Circuit Breakers and fuses.pdf – 512 Kb
http://www.ziddu.com/download/3374865/er5.ApplicationandRatingsofCircuitBreakersandfuses.pdf.html
Chapter 6 - Short-Circuit of Synchronous and Induction Machines.pdf – 536 Kb
http://www.ziddu.com/download/3374861/er6.Short-CircuitofSynchronousandInductionMachines.pdf.html
Chapter 7 - Short-Circuit Calculations According to ANSI Standards.pdf – 654 Kb
http://www.ziddu.com/download/3374864/.Short-CircuitCalculationsAccordingtoANSIStandards.pdf.html
Chapter 8 - Short-Circuit Calculations According to IEC Standards.pdf – 514 Kb
http://www.ziddu.com/download/3374862/8.Short-CircuitCalculationsAccordingtoIECStandards.pdf.html
Chapter 9 - Calculations of Short-Circuit Currents in DC systems.pdf – 464 Kb
http://www.ziddu.com/download/3374919/er9.CalculationsofShort-CircuitCurrentsinDCsystems.pdf.html
Chapter 10 - Load Flow Over Power Transmission Lines.pdf – 484 Kb
http://www.ziddu.com/download/3374921/chapter10.LoadFlowOverPowerTransmissionLines.pdf.html
Chapter 11 - Load Flow Methods Part I.pdf – 486 Kb
http://www.ziddu.com/download/3374920/chapter11.LoadFlowMethodsPartI.pdf.html
Chapter 12 - Load Flow Methods Part II.pdf - 559 Kb
http://www.ziddu.com/download/3374917/chapter12.LoadFlowMethodsPartII.pdf.html
Chapter 13 - Reactive Power Flow and Control.pdf – 652 Kb
http://www.ziddu.com/download/3374918/chapter13.ReactivePowerFlowandControl.pdf.html
Chapter 14 - Three-Phase and Distribution System Load Flow.pdf – 454 Kb
http://www.ziddu.com/download/3374999/chapter14.Three-PhaseandDistributionSystemLoadFlow.pdf.html
Chapter 15 - Optimization Techniques.pdf – 445 Kb
http://www.ziddu.com/download/3375000/chapter15.OptimizationTechniques.pdf.html
Chapter 16 - Optimal Power Flow.pdf – 471 Kb
http://www.ziddu.com/download/3374998/chapter16.OptimalPowerFlow.pdf.html
Chapter 17 - Harmonics Generation.pdf – 590 Kb
http://www.ziddu.com/download/3375001/chapter17.HarmonicsGeneration.pdf.html
Chapter 18 - Effects of Harmonics.pdf – 424 Kb
http://www.ziddu.com/download/3374997/chapter18.EffectsofHarmonics.pdf.html
Chapter 19 - Harmonic Analysis.pdf – 566 Kb
http://www.ziddu.com/download/3375094/chapter19.HarmonicAnalysis.pdf.html
Chapter 20 - Harmonic Mitigation and Filters.pdf- 596 Kb
http://www.ziddu.com/download/3375095/chapter20.HarmonicMitigationandFilters.pdf.html
Semoga bermanfaat dan selamat men-download
Teori Dasar Listrik
27 Jan 2009, 3:22 pm
Artikel kali ini lebih saya tujukan kepada orang awam yang ingin mengenal dan mempelajari teknik listrik ataupun bagi mereka yang sudah berkecimpung di dalam teknik elektro untuk sekedar mengingat kembali teori-teori dasar listrik.
1. Arus Listrik
adalah mengalirnya elektron secara terus menerus dan berkesinambungan pada konduktor akibat perbedaan jumlah elektron pada beberapa lokasi yang jumlah elektronnya tidak sama. satuan arus listrik adalah Ampere.
Arus listrik bergerak dari terminal positif (+) ke terminal negatif (-), sedangkan aliran listrik dalam kawat logam terdiri dari aliran elektron yang bergerak dari terminal negatif (-) ke terminal positif(+), arah arus listrik dianggap berlawanan dengan arah gerakan elektron.
Gambar 1. Arah arus listrik dan arah gerakan elektron.
“1 ampere arus adalah mengalirnya elektron sebanyak 624x10^16 (6,24151 × 10^18) atau sama dengan 1 Coulumb per detik melewati suatu penampang konduktor”
Formula arus listrik adalah:
I = Q/t (ampere)
Dimana:
I = besarnya arus listrik yang mengalir, ampere
Q = Besarnya muatan listrik, coulomb
t = waktu, detik
2. Kuat Arus Listrik
Adalah arus yang tergantung pada banyak sedikitnya elektron bebas yang pindah melewati suatu penampang kawat dalam satuan waktu.
Definisi : “Ampere adalah satuan kuat arus listrik yang dapat memisahkan 1,118 milligram perak dari nitrat perak murni dalam satu detik”.
Rumus – rumus untuk menghitung banyaknya muatan listrik, kuat arus dan waktu:
Q = I x t
I = Q/t
t = Q/I
Dimana :
Q = Banyaknya muatan listrik dalam satuan coulomb
I = Kuat Arus dalam satuan Amper.
t = waktu dalam satuan detik.
“Kuat arus listrik biasa juga disebut dengan arus listrik”
“muatan listrik memiliki muatan positip dan muatan negatif. Muatan positip dibawa oleh proton, dan muatan negatif dibawa oleh elektro. Satuan muatan ”coulomb (C)”, muatan proton +1,6 x 10^-19C, sedangkan muatan elektron -1,6x 10^-19C. Muatan yang bertanda sama saling tolak menolak, muatan bertanda berbeda saling tarik menarik”
3. Rapat Arus
Difinisi :
“rapat arus ialah besarnya arus listrik tiap-tiap mm² luas penampang kawat”.
Gambar 2. Kerapatan arus listrik.
Arus listrik mengalir dalam kawat penghantar secara merata menurut luas penampangnya. Arus listrik 12 A mengalir dalam kawat berpenampang 4mm², maka kerapatan arusnya 3A/mm² (12A/4 mm²), ketika penampang penghantar mengecil 1,5mm², maka kerapatan arusnya menjadi 8A/mm² (12A/1,5 mm²).
Kerapatan arus berpengaruh pada kenaikan temperatur. Suhu penghantar dipertahankan sekitar 300°C, dimana kemampuan hantar arus kabel sudah ditetapkan dalam tabel Kemampuan Hantar Arus (KHA).
.png)
Tabel 1. Kemampuan Hantar Arus (KHA)
Berdasarkan tabel KHA kabel pada tabel diatas, kabel berpenampang 4 mm², 2 inti kabel memiliki KHA 30A, memiliki kerapatan arus 8,5A/mm². Kerapatan arus berbanding terbalik dengan penampang penghantar, semakin besar penampang penghantar kerapatan arusnya mengecil.
Rumus-rumus dibawah ini untuk menghitung besarnya rapat arus, kuat arus dan penampang kawat:
J = I/A
I = J x A
A = I/J
Dimana:
J = Rapat arus [ A/mm²]
I = Kuat arus [ Amp]
A = luas penampang kawat [ mm²]
4. Tahanan dan Daya Hantar Penghantar
Penghantar dari bahan metal mudah mengalirkan arus listrik, tembaga dan aluminium memiliki daya hantar listrik yang tinggi. Bahan terdiri dari kumpulan atom, setiap atom terdiri proton dan elektron. Aliran arus listrik merupakan aliran elektron. Elektron bebas yang mengalir ini mendapat hambatan saat melewati atom sebelahnya. Akibatnya terjadi gesekan elektron denganatom dan ini menyebabkan penghantar panas. Tahanan penghantar memiliki sifat menghambat yang terjadi pada setiap bahan.
Tahanan didefinisikan sebagai berikut :
“1 Ω (satu Ohm) adalah tahanan satu kolom air raksa yang panjangnya 1063 mm dengan penampang 1 mm² pada temperatur 0° C"
Daya hantar didefinisikan sebagai berikut:
“Kemampuan penghantar arus atau daya hantar arus sedangkan penyekat atau isolasi adalah suatu bahan yang mempunyai tahanan yang besar sekali sehingga tidak mempunyai daya hantar atau daya hantarnya kecil yang berarti sangat sulit dialiri arus listrik”.
Rumus untuk menghitung besarnya tahanan listrik terhadap daya hantar arus:
R = 1/G
G = 1/R
Dimana :
R = Tahanan/resistansi [ Ω/ohm]
G = Daya hantar arus /konduktivitas [Y/mho]
Gambar 3. Resistansi Konduktor
Tahanan penghantar besarnya berbanding terbalik terhadap luas penampangnya dan juga besarnya tahanan konduktor sesuai hukum Ohm.
“Bila suatu penghantar dengan panjang l , dan diameter penampang q serta tahanan jenis ρ (rho), maka tahanan penghantar tersebut adalah” :
R = ρ x l/q
Dimana :
R = tahanan kawat [ Ω/ohm]
l = panjang kawat [meter/m] l
ρ = tahanan jenis kawat [Ωmm²/meter]
q = penampang kawat [mm²]
faktot-faktor yang mempengaruhi nilai resistant atau tahanan, karena tahanan suatu jenis material sangat tergantung pada :
• panjang penghantar.
• luas penampang konduktor.
• jenis konduktor .
• temperatur.
"Tahanan penghantar dipengaruhi oleh temperatur, ketika temperatur meningkat ikatan atom makin meningkat akibatnya aliran elektron terhambat. Dengan demikian kenaikan temperatur menyebabkan kenaikan tahanan penghantar"
5. potensial atau Tegangan
potensial listrik adalah fenomena berpindahnya arus listrik akibat lokasi yang berbeda potensialnya. dari hal tersebut, kita mengetahui adanya perbedaan potensial listrik yang sering disebut “potential difference atau perbedaan potensial”. satuan dari potential difference adalah Volt.
“Satu Volt adalah beda potensial antara dua titik saat melakukan usaha satu joule untuk memindahkan muatan listrik satu coulomb”
Formulasi beda potensial atau tegangan adalah:
V = W/Q [volt]
Dimana:
V = beda potensial atau tegangan, dalam volt
W = usaha, dalam newton-meter atau Nm atau joule
Q = muatan listrik, dalam coulomb
RANGKAIAN LISTRIK
Pada suatu rangkaian listrik akan mengalir arus, apabila dipenuhi syarat-syarat sebagai berikut :
1. Adanya sumber tegangan
2. Adanya alat penghubung
3. Adanya beban
Gambar 4. Rangkaian Listrik.
Pada kondisi sakelar S terbuka maka arus tidak akan mengalir melalui beban . Apabila sakelar S ditutup maka akan mengalir arus ke beban R dan Ampere meter akan menunjuk. Dengan kata lain syarat mengalir arus pada suatu rangkaian harus tertutup.
1. Cara Pemasangan Alat Ukur.
Pemasangan alat ukur Volt meter dipasang paralel dengan sumber tegangan atau beban, karena tahanan dalam dari Volt meter sangat tinggi. Sebaliknya pemasangan alat ukur Ampere meter dipasang seri, hal inidisebabkan tahanan dalam dari Amper meter sangat kecil.
“alat ukur tegangan adalah voltmeter dan alat ukur arus listrik adalah amperemeter”
2. Hukum Ohm
Pada suatu rangkaian tertutup, Besarnya arus I berubah sebanding dengan tegangan V dan berbanding terbalik dengan beban tahanan R, atau dinyatakan dengan Rumus :
I = V/R
V = R x I
R = V/I
Dimana;
I = arus listrik, ampere
V = tegangan, volt
R = resistansi atau tahanan, ohm
• Formula untuk menghtung Daya (P), dalam satuan watt adalah:
P = I x V
P = I x I x R
P = I² x R
3. HUKUM KIRCHOFF
Pada setiap rangkaian listrik, jumlah aljabar dari arus-arus yang bertemu di satu titik adalah nol (ΣI=0).
Gambar 5. loop arus“ KIRChOFF “
Jadi:
I1 + (-I2) + (-I3) + I4 + (-I5 ) = 0
I1 + I4 = I2 + I3 + I5
semoga bermanfaat,
Sistem 3 Fasa
24 Jan 2009, 8:37 pm
Pada sistem tenaga listrik 3 fase, idealnya daya listrik yang dibangkitkan, disalurkan dan diserap oleh beban semuanya seimbang, P pembangkitan = P pemakain, dan juga pada tegangan yang seimbang. Pada tegangan yang seimbang terdiri dari tegangan 1 fase yang mempunyai magnitude dan frekuensi yang sama tetapi antara 1 fase dengan yang lainnya mempunyai beda fase sebesar 120°listrik, sedangkan secara fisik mempunyai perbedaan sebesar 60°, dan dapat dihubungkan secara bintang (Y, wye) atau segitiga (delta, Δ, D).
Gambar 1. sistem 3 fase.
Gambar 1 menunjukkan fasor diagram dari tegangan fase. Bila fasor-fasor tegangan tersebut berputar dengan kecepatan sudut dan dengan arah berlawanan jarum jam (arah positif), maka nilai maksimum positif dari fase terjadi berturut-turut untuk fase V1, V2 dan V3. sistem 3 fase ini dikenal sebagai sistem yang mempunyai urutan fasa a – b – c . sistem tegangan 3 fase dibangkitkan oleh generator sinkron 3 fase.
Hubungan Bintang (Y, wye)
Pada hubungan bintang (Y, wye), ujung-ujung tiap fase dihubungkan menjadi satu dan menjadi titik netral atau titik bintang. Tegangan antara dua terminal dari tiga terminal a – b – c mempunyai besar magnitude dan beda fasa yang berbeda dengan tegangan tiap terminal terhadapa titik netral. Tegangan Va, Vb dan Vc disebut tegangan “fase” atau Vf.
Gambar 2. Hubungan Bintang (Y, wye).
Dengan adanya saluran / titik netral maka besaran tegangan fase dihitung terhadap saluran / titik netralnya, juga membentuk sistem tegangan 3 fase yang seimbang dengan magnitudenya (akar 3 dikali magnitude dari tegangan fase).
Vline = akar 3 Vfase = 1,73Vfase
Sedangkan untuk arus yang mengalir pada semua fase mempunyai nilai yang sama,
ILine = Ifase
Ia = Ib = Ic
Hubungan Segitiga
Pada hubungan segitiga (delta, Δ, D) ketiga fase saling dihubungkan sehingga membentuk hubungan segitiga 3 fase.
Gambar 3. Hubungan Segitiga (delta, Δ, D).
Dengan tidak adanya titik netral, maka besarnya tegangan saluran dihitung antar fase, karena tegangan saluran dan tegangan fasa mempunyai besar magnitude yang sama, maka:
Vline = Vfase
Tetapi arus saluran dan arus fasa tidak sama dan hubungan antara kedua arus tersebut dapat diperoleh dengan menggunakan hukum kirchoff, sehingga:
Iline = akar 3 Ifase = 1,73Ifase
Daya pada Sistem 3 Fase
1. Daya sistem 3 fase Pada Beban yang Seimbang
Jumlah daya yang diberikan oleh suatu generator 3 fase atau daya yang diserap oleh beban 3 fase, diperoleh dengan menjumlahkan daya dari tiap-tiap fase. Pada sistem yang seimbang, daya total tersebut sama dengan tiga kali daya fase, karena daya pada tiap-tiap fasenya sama.
Gambar 4. Hubungan Bintang dan Segitiga yang seimbang.
Jika sudut antara arus dan tegangan adalah sebesar θ, maka besarnya daya perfasa adalah
Pfase = Vfase.Ifase.cos θ
sedangkan besarnya total daya adalah penjumlahan dari besarnya daya tiap fase, dan dapat dituliskan dengan,
PT = 3.Vf.If.cos θ
• Pada hubungan bintang, karena besarnya tegangan saluran adalah 1,73Vfase maka tegangan perfasanya menjadi Vline/1,73, dengan nilai arus saluran sama dengan arus fase, IL = If, maka daya total (PTotal) pada rangkaian hubung bintang (Y) adalah:
PT = 3.VL/1,73.IL.cos θ = 1,73.VL.IL.cos θ
• Dan pada hubung segitiga, dengan besaran tegangan line yang sama dengan tegangan fasanya, VL = Vfasa, dan besaran arusnya Iline = 1,73Ifase, sehingga arus perfasanya menjadi IL/1,73, maka daya total (Ptotal) pada rangkaian segitiga adalah:
PT = 3.IL/1,73.VL.cos θ = 1,73.VL.IL.cos θ
Dari persamaan total daya pada kedua jenis hubungan terlihat bahwa besarnya daya pada kedua jenis hubungan adalah sama, yang membedakan hanya pada tegangan kerja dan arus yang mengalirinya saja, dan berlaku pada kondisi beban yang seimbang.
2. Daya sistem 3 fase pada beban yang tidak seimbang
Sifat terpenting dari pembebanan yang seimbang adalah jumlah phasor dari ketiga tegangan adalah sama dengan nol, begitupula dengan jumlah phasor dari arus pada ketiga fase juga sama dengan nol. Jika impedansi beban dari ketiga fase tidak sama, maka jumlah phasor dan arus netralnya (In) tidak sama dengan nol dan beban dikatakan tidak seimbang. Ketidakseimbangan beban ini dapat saja terjadi karena hubung singkat atau hubung terbuka pada beban.
Dalam sistem 3 fase ada 2 jenis ketidakseimbangan, yaitu:
1. Ketidakseimbangan pada beban.
2. ketidakseimbangan pada sumber listrik (sumber daya).
Kombinasi dari kedua ketidakseimbangan sangatlah rumit untuk mencari pemecahan permasalahannya, oleh karena itu kami hanya akan membahas mengenai ketidakseimbangan beban dengan sumber listrik yang seimbang.
Gambar 5. Ketidakseimbangan beban pada sistem 3 fase.
Pada saat terjadi gangguan, saluran netral pada hubungan bintang akan teraliri arus listrik. Ketidakseimbangan beban pada sistem 3 fase dapat diketahui dengan indikasi naiknya arus pada salahsatu fase dengan tidak wajar, arus pada tiap fase mempunyai perbedaan yang cukup signifikan, hal ini dapat menyebabkan kerusakan pada peralatan.
Untuk contoh kasusnya silahkan lihat electrical science handbook volume 3.
Semoga bermanfaat.
PLTN Simulator
12 Jan 2009, 11:14 pm
Nuclear Power Plant / PLTN Simulator versi 1.3 (versi terbaru) dari ae4rv.com ini memberikan kepada kita pengetahuan tentang bagaimana energi atom itu bekerja dan hal-hal apa saja yang terjadi di Control Room (Pusat Kendali) pada suatu instalasi PLTN.
di software ini, Anda dituntut untuk mengoperasikan proses yang terjadi pada suatu instalasi PLTN, mulai dari proses awal hingga menghasilkan energi listrik, namun dengan cara pengoperasian yang tetap aman...hmmm, menantang bukan ????!!
dan jika anda berkeinginan bekerja untuk mengoperasikan PLTN, maka anda coba dulu software ini...kalau sudah lulus, mungkin bisa coba-coba melamar kerja di PLTN...(hehehe).
silahkan download gratis software Nuclear Power Plant / PLTN Simulator versi 1.3 (3,43 MB) ini di fitur "DOWNLOAD GRATIS" yang ada disebelah kanan tampilan situs ini, jika anda berminat.
Selamat mengoperasikan PLTN, jangan lupa pakai peralatan pengaman ya...jadi kalau plant-nya meledak, anda nggak kena radiasinya...(hehehe..)
semoga bermanfaat.
Generator DC
10 Jan 2009, 7:41 pm
Generator DC merupakan sebuah perangkat mesin listrik dinamis yang mengubah energi mekanis menjadi energi listrik. Generator DC menghasilkan arus DC / arus searah. Generator DC dibedakan menjadi beberapa jenis berdasarkan dari rangkaian belitan magnet atau penguat eksitasinya terhadap jangkar (anker), jenis generator DC yaitu:
1. Generator penguat terpisah
2. Generator shunt
3. Generator kompon
1. Konstruksi Generator DC
Pada umumnya generator DC dibuat dengan menggunakan magnet permanent dengan 4-kutub rotor, regulator tegangan digital, proteksi terhadap beban lebih, starter eksitasi, penyearah, bearing dan rumah generator atau casis, serta bagian rotor. Gambar 1 menunjukkan gambar potongan melintang konstruksi generator DC.
Gambar 1. Konstruksi Generator DC
Generator DC terdiri dua bagian, yaitu stator, yaitu bagian mesin DC yang diam, dan bagian rotor, yaitu bagian mesin DC yang berputar. Bagian stator terdiri dari: rangka motor, belitan stator, sikat arang, bearing dan terminal box. Sedangkan bagian rotor terdiri dari: komutator, belitan rotor, kipas rotor dan poros rotor.
Bagian yang harus menjadi perhatian untuk perawatan secara rutin adalah sikat arang yang akan memendek dan harus diganti secara periodic / berkala. Komutator harus dibersihkan dari kotoran sisa sikat arang yang menempel dan serbuk arang yang mengisi celah-celah komutator, gunakan amplas halus untuk membersihkan noda bekas sikat arang.
2. Prinsip kerja Generator DC
Pembangkitan tegangan induksi oleh sebuah generator diperoleh melalui dua cara:
• dengan menggunakan cincin-seret, menghasilkan tegangan induksi bolak-balik.
• dengan menggunakan komutator, menghasilkan tegangan DC.
Proses pembangkitan tegangan tegangan induksi tersebut dapat dilihat pada Gambar 2 dan Gambar 3.
Gambar 2. Pembangkitan Tegangan Induksi.
Jika rotor diputar dalam pengaruh medan magnet, maka akan terjadi perpotongan medan magnet oleh lilitan kawat pada rotor. Hal ini akan menimbulkan tegangan induksi. Tegangan induksi terbesar terjadi saat rotor menempati posisi seperti Gambar 2 (a) dan (c). Pada posisi ini terjadi perpotongan medan magnet secara maksimum oleh penghantar. Sedangkan posisi jangkar pada Gambar 2.(b), akan menghasilkan tegangan induksi nol. Hal ini karena tidak adanya perpotongan medan magnet dengan penghantar pada jangkar atau rotor. Daerah medan ini disebut daerah netral.
Gambar 3. Tegangan Rotor yang dihasilkan melalui cincin-seret dan komutator.
Jika ujung belitan rotor dihubungkan dengan slip-ring berupa dua cincin (disebut juga dengan cincin seret), seperti ditunjukkan Gambar 3.(1), maka dihasilkan listrik AC (arus bolak-balik) berbentuk sinusoidal. Bila ujung belitan rotor dihubungkan dengan komutator satu cincin Gambar 3.(2) dengan dua belahan, maka dihasilkan listrik DC dengan dua gelombang positip.
• Rotor dari generator DC akan menghasilkan tegangan induksi bolak-balik. Sebuah komutator berfungsi sebagai penyearah tegangan AC.
• Besarnya tegangan yang dihasilkan oleh sebuah generator DC, sebanding dengan banyaknya putaran dan besarnya arus eksitasi (arus penguat medan).
3. Jangkar Generator DC
Jangkar adalah tempat lilitan pada rotor yang berbentuk silinder beralur. Belitan tersebut merupakan tempat terbentuknya tegangan induksi. Pada umumnya jangkar terbuat dari bahan yang kuat mempunyai sifat feromagnetik dengan permiabilitas yang cukup besar.
Permiabilitas yang besar diperlukan agar lilitan jangkar terletak pada derah yang induksi magnetnya besar, sehingga tegangan induksi yang ditimbulkan juga besar. Belitan jangkar terdiri dari beberapa kumparan yang dipasang di dalam alur jangkar. Tiap-tiap kumparan terdiri dari lilitan kawat atau lilitan batang.
Gambar 4. Jangkar Generator DC.
4. Reaksi Jangkar
Fluks magnet yang ditimbulkan oleh kutub-kutub utama dari sebuah generator saat tanpa beban disebut Fluks Medan Utama (Gambar 5). Fluks ini memotong lilitan jangkar sehingga timbul tegangan induksi.
Gambar 5. Medan Eksitasi Generator DC
Bila generator dibebani maka pada penghantar jangkar timbul arus jangkar. Arus jangkar ini menyebabkan timbulnya fluks pada penghantar jangkar tersebut dan biasa disebut FIuks Medan Jangkar (Gambar 6).
Gambar 6. Medan Jangkar dari Generator DC (a) dan Reaksi Jangkar (b).
Munculnya medan jangkar akan memperlemah medan utama yang terletak disebelah kiri kutub utara, dan akan memperkuat medan utama yang terletak di sebelah kanan kutub utara. Pengaruh adanya interaksi antara medan utama dan medan jangkar ini disebut reaksi jangkar. Reaksi jangkar ini mengakibatkan medan utama tidak tegak lurus pada garis netral n, tetapi bergeser sebesar sudut α. Dengan kata lain, garis netral akan bergeser. Pergeseran garis netral akan melemahkan tegangan nominal generator.
Untuk mengembalikan garis netral ke posisi awal, dipasangkan medan magnet bantu (interpole atau kutub bantu), seperti ditunjukkan pada Gambar 7.(a).
Gambar 7. Generator dengan Kutub Bantu (a) dan Generator Kutub Utama, Kutub Bantu, Belitan Kompensasi (b).
Lilitan magnet bantu berupa kutub magnet yang ukuran fisiknya lebih kecil dari kutub utama. Dengan bergesernya garis netral, maka sikat yang diletakkan pada permukaan komutator dan tepat terletak pada garis netral n juga akan bergeser. Jika sikat dipertahankan pada posisi semula (garis netral), maka akan timbul percikan bunga api, dan ini sangat berpotensi menimbulkan kebakaran atau bahaya lainnya. Oleh karena itu, sikat juga harus digeser sesuai dengan pergeseran garis netral. Bila sikat tidak digeser maka komutasi akan jelek, sebab sikat terhubung dengan penghantar yang mengandung tegangan. Reaksi jangkar ini dapat juga diatasi dengan kompensasi yang dipasangkan pada kaki kutub utama baik pada lilitan kutub utara maupun kutub selatan, seperti ditunjukkan pada gambar 7 (a) dan (b), generator dengan komutator dan lilitan kompensasinya.
Kini dalam rangkaian generator DC memiliki tiga lilitan magnet, yaitu:
• lilitan magnet utama
• lilitan magnet bantu (interpole)
• lilitan magnet kompensasi
5. Jenis-Jenis Generator DC
Seperti telah disebutkan diawal, bahwa generator DC berdasarkan dari rangkaian belitan magnet atau penguat eksitasinya terhadap jangkar (anker) dibagi menjadi 3 jenis, yaitu:
1. Generator penguat terpisah
2. Generator shunt
3. Generator kompon
• Generator Penguat Terpisah
Pada generator penguat terpisah, belitan eksitasi (penguat eksitasi) tidak terhubung menjadi satu dengan rotor. Terdapat dua jenis generator penguat terpisah, yaitu:
1. Penguat elektromagnetik (Gambar 8.a)
2. Magnet permanent / magnet tetap (Gambar 8.b)
Gambar 8. Generator Penguat Terpisah.
Energi listrik yang dihasilkan oleh penguat elektromagnet dapat diatur melalui pengaturan tegangan eksitasi. Pengaturan dapat dilakukan secara elektronik atau magnetik. Generator ini bekerja dengan catu daya DC dari luar yang dimasukkan melalui belitan F1-F2.
Penguat dengan magnet permanen menghasilkan tegangan output generator yang konstan dari terminal rotor A1-A2. Karakteristik tegangan V relatif konstan dan tegangan akan menurun sedikit ketika arus beban I dinaikkan mendekati harga nominalnya.
Karakteristik Generator Penguat Terpisah
Gambar 9. Karakteristik Generator Penguat Terpisah
Gambar 9 menunjukkan:
a. karakteristik generator penguat terpisah saat eksitasi penuh (Ie 100%) dan saat eksitasi setengah penuh (Ie 50%). Ie adalah arus eksitasi, I adalah arus beban.Tegangan output generator akan sedikit turun jika arus beban semakin besar.
b. Kerugian tegangan akibat reaksi jangkar.
c. Perurunan tegangan akibat resistansi jangkar dan reaksi jangkar, selanjutnya mengakibatkan turunnya pasokan arus penguat ke medan magnet, sehingga tegangan induksi menjadi kecil.
• Generator Shunt
Pada generator shunt, penguat eksitasi E1-E2 terhubung paralel dengan rotor (A1-A2). Tegangan awal generator diperoleh dari magnet sisa yang terdapat pada medan magnet
stator. Rotor berputar dalam medan magnet yang lemah, dihasilkan tegangan yang akan memperkuat medan magnet stator, sampai dicapai tegangan nominalnya. Pengaturan arus eksitasi yang melewati belitan shunt E1-E2 diatur oleh tahanan geser. Makin besar arus eksitasi shunt, makin besar medan penguat shunt yang dihasilkan, dan tegangan terminal meningkat sampai mencapai tegangan nominalnya. Diagram rangkaian generator shunt dapat dilihat pada Gambar 10.
Gambar 10. Diagram Rangkaian Generator Shunt
Jika generator shunt tidak mendapatkan arus eksitasi, maka sisa megnetisasi tidak akan ada, atau jika belitan eksitasi salah sambung atau jika arah putaran terbalik, atau rotor terhubung-singkat, maka tidak akan ada tegangan atau energi listrik yang dihasilkan oleh generator tersebut.
Karakteristik Generator Shunt
Gambar 11. Karakteristik Generator Shunt.
Generator shunt mempunyai karakteristik seperti ditunjukkan pada Gambar 11. Tegangan output akan turun lebih banyak untuk kenaikan arus beban yang sama, dibandingkan dengan tegangan output pada generator penguat terpisah.
Sebagai sumber tegangan, karakteristik dari generator penguat terpisah dan generator shunt tentu kurang baik, karena seharusnya sebuah generator mempunyai tegangan output yang konstan, namun hal ini dapat diperbaiki pada generator kompon.
• Generator Kompon
Generator kompon mempunyai dua penguat eksitasi pada inti kutub utama yang sama. Satu penguat eksitasi merupakan penguat shunt, dan lainnya merupakan penguat seri. Diagram rangkaian generator kompon ditunjukkan pada Gambar 12. Pengatur medan magnet (D1-D2) terletak di depan belitan shunt.
Gambar 12. Diagram Rangkaian Generator Kompon
Karakteristik Generator Kompon
Gambar 13. Karakteristik Generator Kompon
Gambar 13 menunjukkan karakteristik generator kompon. Tegangan output generator terlihat konstan dengan pertambahan arus beban, baik pada arus eksitasi penuh maupun eksitasi 50%. Hal ini disebabkan oleh adanya penguatan lilitan seri, yang cenderung naik tegangannya jika arus beban bertambah besar. Jadi ini merupakan kompensasi dari generator shunt, yang cenderung tegangannya akan turun jika arus bebannya naik.
Prinsip Dasar Listrik
8 Jan 2009, 3:25 pm
Judul asli artikel ini adalah "Prinsip Dasar Listrik Menurut Al-Qur'an" dan memang artikel lama karena sudah diposting di www.waspada.co.id pada hari Jumat, 28 September 2007 01:54 WIB.
Terlepas dari keyakinan kita, apapun agama dan keyakinan anda, artikel ini memang layak untuk dibaca, karena ternyata ALLAH SWT - Tuhan Y.M.E- sudah memberikan bocoran teknologi kelistrikannya kepada manusia beribu tahun yang lalu.
Berikut artikelnya, selamat membaca dan berpikir....?!?!!!?
"Allah (pemberi) cahaya (kepada) langit dan bumi. Perumpamaan cahaya Allah adalah seperti sebuah lubang yang tidak tembus, yang di dalamnya ada pelita besar. Pelita itu di dalam kaca, kaca itu seakan-akan bintang (yang bercahaya) seperti mutiara, yang dinyalakan dengan minyak dari pohon yang banyak berkahnya (yaitu) pohon zaitun yang tumbuh tidak di sebelah timur dan tidak pula di sebelah barat, yang minyaknya saja hampir-hampir menerangi walaupun tidak di sentuh api, cahaya di atas cahaya, Allah membimbing kepada Cahaya-Nya siapa yang dia kehendaki dan Allah membuat perumpamaan-perumpamaan bagi manusia dan Allah Maha Mengetahui segala sesuatu."(Al-Qur'an surat An Nur : 35)
Sekilas Tentang Listrik
Di abad modern ini, listrik sangatlah penting dalam kehidupan sehari-hari. Begitu pentingnya hampir tidak ada teknologi tanpa menggunakan listrik, dengan kata lain listrik sudah menjadi bagian penting dalam kehidupan sehari-hari. Di Pusat Pembangkit Listrik, energi primer (seperti minyak, batubara, gas, panas bumi dan lain-lain) di ubah menjadi energi listrik, alat pengubah energi tersebut adalah generator / alternator, generator mengubah energi mekanis (gerak) menjadi energi listrik. Adanya perpindahan energi dalam suatu rangkaian akan membangkitkan medan listrik (elektro magnetik) sehingga timbullah apa yang disebut dengan arus listrik.
Penemu Listrik dan Bola Lampu
Dalam perkembangannya, banyak ilmuwan yang telah menyumbangkan pemikirannya tentang listrik. Namun yang paling dikenal dan paling populer dalam sejarah kelistrikan adalah seorang berkebangsaan Inggris yang bernama Michael Faraday (lahir tahun 1791 M), yang telah banyak menciptakan temuannya serta mengemukakan teori-teori tentang ilmu pengetahuan yang dikenal sampai sekarang. Salah satunya tentang pengaruh elektro magnetik terhadap pembangkitan energi listrik yang disebut dengan Hukum Faraday (ditemukan tahun 1831 M).
Berbicara tentang listrik tidak terlepas dengan bola lampu, berbicara tentang bola lampu tidak terlepas dari seorang ilmuwan yang bernama Thomas Alva Edison (lahir tahun 1847 M) yang telah berhasil menciptakan dan mengembangkan penggunaan listrik sebagai alat penerang. Meskipun Thomas Alva Edison dianggap sebagai penemu bola lampu namun beberapa tahun sebelumnya di Paris, lampu sudah digunakan sebagai alat penerangan. Begitupun jauh sebelum para ilmuwan tersebut berhasil dengan temuannya Al-Qur'an yang diturunkan kepada Rasulullah Muhammad SAW telah menulis tentang Prinsip Dasar Listrik, yaitu dalam Surat An Nur ayat 35.
Listrik Dalam Al-Qur'an Surat An Nur ayat 35
Al-Qur'an bukan hanya berbicara tentang Ibadah, kehidupan ataupun sejarah, ternyata Al-Qur'an juga berbicara tentang ilmu pengetahuan dan teknologi (dalam hal ini listrik) seperti surat An Nur ayat 35, yang artinya: "Allah (pemberi) cahaya (kepada) langit dan bumi. Perumpamaan cahaya Allah adalah seperti sebuah lubang yang tidak tembus, yang di dalamnya ada pelita besar. Pelita itu di dalam kaca, kaca itu seakan-akan bintang (yang bercahaya) seperti mutiara..."
Analisa ayat: Apabila kita amati sebuah bola lampu yang diletakkan di dinding dalam ruangan yang gelap, maka ketika lampu dinyalakan akan memberikan cahaya/pelita ke seluruh ruangan, bola lampu tersebut seperti sebuah lubang yang bercahaya dan cahayanya tidak tembus ke ruangan lainnya.
Bola lampu ditutupi oleh kaca yang kedap udara yang berguna untuk menimbulkan radiasi pada kumparan yang ada dalam kaca. Efek cahaya itu akan semakin jelas terlihat apabila lampu tersebut ditempatkan semakin tinggi, seperti sebuah bintang yang bercahaya. Menurut penulis ayat ini menuliskan perumpamaan sebuah lampu.
Lanjutan ayat: "...yang dinyalakan dengan minyak dari pohon yang banyak berkahnya (yaitu) pohon zaitun yang tumbuh tidak di sebelah timur dan tidak pula di sebelah barat, yang minyaknya saja hampir-hampir menerangi walaupun tidak di sentuh api, cahaya diatas cahaya,..."
Hal yang menarik bagi penulis adalah kalimat "...yang tumbuh
tidak di sebelah timur dan tidak pula di sebelah barat..", apabila kita memperhatikan arah mata angin, kalau bukan timur dan barat, bukankah ini berarti utara dan selatan, sedangkan dalam teori kemagnetan utara dan selatan adalah kutub magnet, magnet (elektromagnetik) berguna sebagai pembangkit induksi listrik untuk menghasilkan energi listrik.
Dalam ayat ini kata pohon zaitun seumpama generator dan minyak seumpama arus listrik dimana apabila arus dengan kutub yang berbeda dihubungkan akan menimbulkan percikan ("...minyaknya hampir-hampir menerangi walaupun tidak disentuh api...").
Menurut penulis, ayat ini jelas-jelas menulis tentang listrik dan bola lampu, yang disampaikan melalui perumpamaan-perumpamaan, sesuai dengan kelanjutan ayat tersebut "...Allah membimbing kepada Cahaya-Nya siapa yang dia kehendaki dan Allah memperbuat perumpamaan-perumpamaan bagi manusia dan Allah Maha Mengetahui segala sesuatu."
Penutup
Tanpa mengesampingkan keilmuwan para penemu dan pencipta listrik dan bola lampu di atas, penulis berpendapat secara teori prinsip dasar listrik dan teori dasar tentang bola lampu telah ditulis dalam Al-Qur'an terlebih dahulu bila dibandingkan dengan temuan-temuan para ilmuwan tersebut. Tidak tertutup kemungkinan mereka mengambil
ayat-ayat Al-Qur'an sebagai bahan referensi dalam menciptakan temuan mereka, mengingat Al-Qur'an telah diterjemahkan ke bahasa asing (latin) kira-kira tahun 1135 M, tahun 1647 M Alexander Ross menterjemahkan kedalam bahasa Inggris (menterjemahkan dari bahasa Prancis) dan tahun 1734 oleh George Sale, tahun 1812 terjemahan George Sale di terbitkan di London dalam edisi baru (2 jilid), disebutkan terjemahan George Sale tersebut bersumber dari bahasa Arab.
Apalagi bila di bandingkan dengan tahun ayat ini diturunkan, ayat ini adalah ayat Madaniyah, Rasulullah hijrah tahun 1 H/ tahun 622 M, jauh sebelum para ilmuwan tersebut lahir.
Akhirnya penulis mohon maaf apabila ada kekhilafan dalam menafsirkan ayat di atas, yang agak berbeda dengan penafsiran ahli-ahli tafsir.
Oleh Ir. Dian Fansuri Nainggolan
Penulis adalah: Sekretaris Pimpinan Cabang Pemuda Muhammadiyah Perumnas Medan II.
http://waspada.co.id
Menara Listrik (Tower Listrik)
8 Jan 2009, 1:30 am
Pada suatu “Sistem Tenaga Listrik”, energi listrik yang dibangkitkan dari pusat pembangkit listrik ditransmisikan ke pusat-pusat pengatur beban melalui suatu saluran transmisi, saluran transmisi tersebut dapat berupa saluran udara atau saluran bawah tanah, namun pada umumnya berupa saluran udara. Energi listrik yang disalurkan lewat saluran transmisi udara pada umumnya menggunakan kawat telanjang sehingga mengandalkan udara sebagai media isolasi antara kawat penghantar tersebut dengan benda sekelilingnya, dan untuk menyanggah / merentang kawat penghantar dengan ketinggian dan jarak yang aman bagi manusia dan lingkungan sekitarnya, kawat-kawat penghantar tersebut dipasang pada suatu konstruksi bangunan yang kokoh, yang biasa disebut menara / tower. Antara menara / tower listrik dan kawat penghantar disekat oleh isolator.
Konstruksi tower besi baja merupakan jenis konstruksi saluran transmisi tegangan tinggi (SUTT) ataupun saluran transmisi tegangan ekstra tinggi (SUTET) yang paling banyak digunakan di jaringan PLN, karena mudah dirakit terutama untuk pemasangan di daerah pegunungan dan jauh dari jalan raya, harganya yang relatif lebih murah dibandingkan dengan penggunaan saluran bawah tanah serta pemeliharaannya yang mudah. Namun demikian perlu pengawasan yang intensif, karena besi-besinya rawan terhadap pencurian. Seperti yang telah terjadi dibeberapa daerah di Indonesia, dimana pencurian besi-besi baja pada menara / tower listrik mengakibatkan menara / tower listrik tersebut roboh, dan penyaluran energi listrik ke konsumen pun menjadi terganggu.
Suatu menara atau tower listrik harus kuat terhadap beban yang bekerja padanya, antara lain yaitu:
- Gaya berat tower dan kawat penghantar (gaya tekan).
- Gaya tarik akibat rentangan kawat.
- Gaya angin akibat terpaan angin pada kawat maupun badan tower.
Jenis-Jenis Menara / Tower Listrik
• Menurut bentuk konstruksinya, jenis-jenis menara / tower listrik dibagi atas 4 macam, yaitu:
1. Lattice tower
2. Tubular steel pole
3. Concrete pole
4. Wooden pole
Gambar 1. Lattice tower

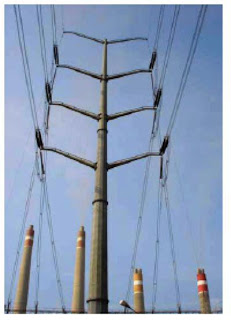

Gambar 2. Tubular steel pole
• Menurut fungsinya, menara / tower listrik dibagi atas 7 macam yaitu:
1. Dead end tower, yaitu tiang akhir yang berlokasi di dekat Gardu induk, tower ini hampir sepenuhnya menanggung gaya tarik.
2. Section tower, yaitu tiang penyekat antara sejumlah tower penyangga dengan sejumlah tower penyangga lainnya karena alasan kemudahan saat pembangunan (penarikan kawat), umumnya mempunyai sudut belokan yang kecil.
3. Suspension tower, yaitu tower penyangga, tower ini hampir sepenuhnya menanggung gaya berat, umumnya tidak mempunyai sudut belokan.
4. Tension tower, yaitu tower penegang, tower ini menanggung gaya tarik yang lebih besar daripada gaya berat, umumnya mempunyai sudut belokan.
5. Transposision tower, yaitu tower tension yang digunakan sebagai tempat melakukan perubahan posisi kawat fasa guna memperbaiki impendansi transmisi.
6. Gantry tower, yaitu tower berbentuk portal digunakan pada persilangan antara dua Saluran transmisi. Tiang ini dibangun di bawah Saluran transmisi existing.
7. Combined tower, yaitu tower yang digunakan oleh dua buah saluran transmisi yang berbeda tegangan operasinya.
Gambar 3. Tower 2 sirkit tipe suspensi (kiri) dan tension (kanan).
Gambar 4. Tower 4 sirkit tipe suspensi (kiri) dan tension (kanan).
• Menurut susunan / konfigurasi kawat fasa, menara / tower listrik dikelompokkan atas:
1. Jenis delta, digunakan pada konfigurasi horizontal / mendatar.
2. Jenis piramida, digunakan pada konfigurasi vertikal / tegak.
3. Jenis Zig-zag, yaitu kawat fasa tidak berada pada satu sisi lengan tower.
Dilihat dari tipe tower, dibagi atas beberapa tipe seperti ditunjukkan pada tabel 1 dan tabel 2.
Tabel 1. Tipe tower 150 kV
Tabel 2. Tipe Tower 500 kV
Komponen-komponen Menara / Tower listrik
Secara umum suatu menara / tower listrik terdiri dari:
• Pondasi, yaitu suatu konstruksi beton bertulang untuk mengikat kaki tower (stub) dengan bumi.
• Stub, bagian paling bawah dari kaki tower, dipasang bersamaan dengan pemasangan pondasi dan diikat menyatu dengan pondasi.
• Leg, kaki tower yang terhubung antara stub dengan body tower. Pada tanah yang tidak rata perlu dilakukan penambahan atau pengurangan tinggi leg, sedangkan body harus tetap sama tinggi permukaannya.
• Common Body, badan tower bagian bawah yang terhubung antara leg dengan badan tower bagian atas (super structure). Kebutuhan tinggi tower dapat dilakukan dengan pengaturan tinggi common body dengan cara penambahan atau pengurangan.
• Super structure, badan tower bagian atas yang terhubung dengan common body dan cross arm kawat fasa maupun kawat petir. Pada tower jenis delta tidak dikenal istilah super structure namun digantikan dengan “K” frame dan bridge.
• Cross arm, bagian tower yang berfungsi untuk tempat menggantungkan atau mengaitkan isolator kawat fasa serta clamp kawat petir. Pada umumnya cross arm berbentuk segitiga kecuali tower jenis tension yang mempunyai sudut belokan besar berbentuk segi empat.
• “K” frame, bagian tower yang terhubung antara common body dengan bridge maupun cross arm. “K” frame terdiri atas sisi kiri dan kanan yang simetri. “K” frame tidak dikenal di tower jenis pyramid.
• Bridge, penghubung antara cross arm kiri dan cross arm tengah. Pada tengah-tengah bridge terdapat kawat penghantar fasa tengah. Bridge tidak dikenal di tower jenis pyramida.
• Rambu tanda bahaya, berfungsi untuk memberi peringatan bahwa instalasi SUTT/SUTET mempunyai resiko bahaya. Rambu ini bergambar petir dan tulisan “AWAS BERBAHAYA TEGANGAN TINGGI”. Rambu ini dipasang di kaki tower lebih kurang 5 meter diatas tanah sebanyak dua buah, dipasang disisi yang mengahadap tower nomor kecil dan sisi yang menghadap nomor besar.
• Rambu identifikasi tower dan penghantar / jalur, berfungsi untuk memberitahukan identitas tower seperti: Nomor tower, Urutan fasa, Penghantar / Jalur dan Nilai tahanan pentanahan kaki tower.
• Anti Climbing Device (ACD), berfungsi untuk menghalangi orang yang tidak berkepentingan untuk naik ke tower. ACD dibuat runcing, berjarak 10 cm dengan yang lainnya dan dipasang di setiap kaki tower dibawah Rambu tanda bahaya.
• Step bolt, baut panjang yang dipasang dari atas ACD ke sepanjang badan tower hingga super structure dan arm kawat petir. Berfungsi untuk pijakan petugas sewaktu naik maupun turun dari tower.
• Halaman tower, daerah tapak tower yang luasnya diukur dari proyeksi keatas tanah galian pondasi. Biasanya antara 3 hingga 8 meter di luar stub tergantung pada jenis tower .
Demikian sedikit uraian mengenai menara / tower pada saluran transmisi udara, semoga bermanfaat.
Target Kelistrikan Nasional di Tahun 2009
4 Jan 2009, 1:14 pm
Kelistrikan 2009: Kapasitas Pembangkit 33.352 MW, Rasio Elektrifikasi 66,3%
JAKARTA. Pembangunan sub sektor kelistrikan tahun 2009 ditargetkan berlangsung melampaui 2008. Rasio elektrifikasi ditargetkan mencapai 66,3%, rasio desa berlistrik 96,8%, kapasitas terpasang pembangkit 33.352 MW. Produksi energi listrik sebesar 156.957 GWh. Investasi yang dibutuhkan sebesar 7.542,50 juta USD dan subsidi sebesar Rp 54,55 triliun.
''Kapasitas terpasang sebesar 33.352 MW tersebut terdiri dari pembangkit listrik milik PT PLN sebesar 28.041 MW, IPP sebesar 4.244 MW dan PPU sebesar 1.066 MW,'' ujar Direktur Jenderal Listrik dan Pemanfaatan Energi (LPE), J Purwono pada acara paparan 'Kinerja Sektor ESDM 2008' yang dipimpin langsung oleh Menteri ESDM, Purnomo Yusgiantoro, Selasa (30/12) di Auditorium gedung Departemen ESDM Jakarta.
Selain capaian tersebut, menurut Dirjen LPE, J Purwono, pada tahun 2009 sub sektor kelistrikan ditargetkan akan menyerap tenaga kerja sebanyak 76.165 orang. Pengembangan Desa Mandiri Energi sebanyak 350 desa. Adapun pengembangan listrik perdesaa meliputi pembangunan PLTMH sebanyak 51 unit (2.741 kW), PLTS sebanyak 77.433 unit (3.872 kWp) PLTB sebanyak 6 unit (480 kW), gardu distribusi sebanyak 983 unit (46.075 kVA), Jaringan Tegangan Menengah 3.146 kms dan Jaringan Tegangan Rendah 2.891 kms.
Pada kesempatan tersebut juga diungkapkan bahwa pada 2009 sejumlah pembangkit yang diprogramkan mulai beroperasi. Masing-masing adalah pada cash program proyek 10 ribu MW dijadwalkan 1.890 MW proyek pembangkit dalam sistem Jamali beroperasi yaitu PLTU Labuan (600 MW), PLTU Indramayu (660 MW) dan PLTU Rembang (630 MW).
Pada proyek pembangkit PT PLN dijadwalkan ada 1.332 MW yang akan beroperasi. Pada sistem Jamali terdiri dari PLTGU Muara Karang (500 MW) dan PLTGU Priok Extension (500 MW). Pada sistem Sumatera terdiri dari PLTU Labuhan Angin (115 MW), PLTG Apung (30 MW), PLTD Apung (65 MW) dan PLTD MFO (60 MW). Pada sistem Kalimantan adalah PLTG Sembera (40 MW) dan pada sistem Sulawesi terdiri PLTM Lobong (2 MW) dan PLTP Lahendong III (20 MW).
Sedang dari proyek listrik swasta (Independent Power Producers-IPP) terdiri PLTP Wayang Windu (110 MW) pada sistem Jamali, PLTP Sibayak (10 MW) pada sistem Sumatera, PLTG Menamas (20 MW) pada sistem Kalimantan dan PLTG Sengkang (60 MW) pada sistem Sulawesi.
Sumber: DESDM
Perawatan dan Pemantauan Kondisi Transformator
4 Jan 2009, 12:00 pm
Perawatan dan Pemantauan Kondisi Transformator, kalo bahasa inggrisnya: "Transformer Condition Monitoring and Maintenance"...(kerenkan...?!! Tapi kita harus bangga pada bahasa sendiri...ya nggak?). Artikel ini untuk melengkapi artikel-artikel sebelumnya tentang transformator alias transformer alias trafo (terserah, mana yang anda pakai, kalo saya lebih suka menyebutnya Tr).
Dengan melakukan perawatan secara berkala dan pemantauan kondisi transformator pada saat beroperasi akan banyak keuntungan yang didapat, antara lain:
• Meningkatkan keandalan dari transformator tersebut.
• Memperpanjang masa pakai.
• Jika masa pakai lebih panjang, maka secara otomatis akan dapat menghemat biaya penggantian unit transformator.
Adapun langkah-langkah perawatan dari transformator, antara lain adalah:
• Pemeriksaan berkala kualitas minyak isolasi.
• Pemeriksaan/pengamatan berkala secara langsung (Visual Inspection)
• Pemeriksaan-pemeriksaan secara teliti (overhauls) yang terjadwal.
Gambar 1.Perawatan Transformator
Komponen-Komponen Utama Transformator
untuk lebih jelasnya anda dapat membaca artikel sebelumnya, "Komponen-Komponen Transformator", tapi saya tampilkan sedikit mengenai komponen utamanya saja, yaitu:
• On-load tap changer (OLTC)
• Bushing
• Insulator / penyekat
• Gasket
• Sistem saringan / filter minyak isolasi
• Peralatan proteksi;
– Valves atau katup-katup
– relay
– Alat-alat ukur dan indikator-indikator
Peta Potensi Terjadinya Gangguan didalam Transformator
Gambar 2. Peta Potensi Gangguan didalam Transformator
Pemeriksaan Kondisi Transformator Saat Beroperasi
Pada saat transformator beroperasi ada beberapa pemeriksaan dan analisa yang harus dilakukan, antara lain:
1. Pemeriksaan dan analisa minyak isolasi transformator, meliputi:
– Tegangan tembus (breakdown voltage)
– Analisa gas terlarut (dissolved gas analysis, DGA)
– Analisa minyak isolasi secara menyeluruh (sekali setiap 10 tahun)
• Pemeriksaan dan analisa kandungan gas terlarut (Dissolved gas analysis, DGA), untuk mencegah terjadinya:(partial) discharges, Kegagalan thermal (thermal faults), Deteriorasi / pemburukan kertas isolasi/laminasi.
• Pemeriksaan dan analisa minyak isolasi secara menyeluruh, meliputi: power factor (cf. Tan δ), kandungan air (water content), neutralisation number, interfacial tension, furfural analysis dan kandungan katalisator negatif (inhibitor content)
2. Pengamatan dan Pemeriksaan Langsung (Visual inspections)
– Kondisi fisik transformator secara menyeluruh.
– Alat-alat ukur, relay, saringan/filter dll.
– Pemeriksaan dengan menggunakan sinar infra-merah (infrared monitoring),
setiap 2 tahun.
Karakteristik Akibat Kegagalan Gas
Tabel 1. Karakteristik Akibat Kegagalan Gas
Rentang Waktu Pemeriksaan dan Analisa Minyak isolasi
Tabel 2. rentang waktu pemeriksaan minyak isolasi
Tindakan yang biasa dilakukan pada saat Pemeriksaan Teliti (Overhaul)
1. Perawatan dan pemeriksaan ringan (Minor overhaul), setiap 3 atau 6 tahun.
– on-load tap changers
– oil filtering dan vacuum treatment
– relays dan auxiliary devices.
2. Perawatan dan pemeriksaan teliti (Major overhaul)
– Secara teknis setidaknya 1 kali selama masa pakai.
– pembersihan, pengencangan kembali dan pengeringan.
3. Analisa kimia
– analisa kertas penyekat/laminasi (sekali setiap 10 tahun)
4. Pengujian listrik (Electrical Test) untuk peralatan;
– power transformer
– bushings
– Transformator ukur (measurement transformator)
– breaker capacitors
Pengujian listrik (electrical test) dilakukan setidaknya setiap 6 - 9 tahun. Pengujian yang dilakukan meliputi;
a. Doble measurements
b. PD-measurement
c. Frequency Responce Analysis, FRA
d. voltage tests
Penyebab Hubung Singkat didalam Transformator, antara lain:
• Gangguan hubung singkat antar lilitan karena rusaknya laminasi.
• Perubahan kandungan gas H2, CH4, CO, C2H4 dan C2H2
**)Kegagalan pada lilitan dapat diperbaiki dengan penggulungan ulang atau rewinding
Komponen-Komponen Transformator / Transformer / Trafo
2 Jan 2009, 8:13 am
Komponen-Komponen Transformator / Transformer / Trafo
1. Inti Besi
Inti besi berfungsi untuk mempermudah jalan fluksi,magnetik yang ditimbulkan oleh arus listrik yang melalui kumparan. Dibuat dari lempengan-lempengan besi tipis yang berisolasi, untuk mengurangi panas (sebagai rugi-rugi besi) yang ditimbulkan oleh Eddy Current.
2. Kumparan Transformator
Kumparan transformator adalah beberapa lilitan kawat berisolasi yang membentuk suatu kumparan atau gulungan. Kumparan tersebut terdiri dari kumparan primer dan kumparan sekunder yang diisolasi baik terhadap inti besi maupun terhadap antar kumparan dengan isolasi padat seperti karton, pertinak dan lain-lain. Kumparan tersebut sebagai alat transformasi tegangan dan arus.
3. Minyak Transformator
Minyak transformator merupakan salah satu bahan isolasi cair yang dipergunakan sebagai isolasi dan pendingin pada transformator.
• Sebagai bagian dari bahan isolasi, minyak harus memiliki kemampuan untuk menahan tegangan tembus, sedangkan
• sebagai pendingin minyak transformator harus mampu meredam panas yang ditimbulkan,
sehingga dengan kedua kemampuan ini maka minyak diharapkan akan mampu melindungi transformator dari gangguan.
Minyak transformator mempunyai unsur atau senyawa hidrokarbon yang terkandung adalah senyawa hidrokarbon parafinik, senyawa hidrokarbon naftenik dan senyawa hidrokarbon aromatik. Selain ketiga senyawa tersebut, minyak transformator masih mengandung senyawa yang disebut zat aditif meskipun kandungannya sangat kecil .
4. Bushing
Hubungan antara kumparan transformator dengan jaringan luar melalui sebuah bushing yaitu sebuah konduktor yang diselubungi oleh isolator. Bushing sekaligus berfungsi sebagai penyekat/isolator antara konduktor tersebut dengan tangki transformator. Pada bushing dilengkapi fasilitas untuk pengujian kondisi bushing yang sering disebut center tap.
5. Tangki Konservator
Tangki Konservator berfungsi untuk menampung minyak cadangan dan uap/udara akibat pemanasan trafo karena arus beban. Diantara tangki dan trafo dipasangkan relai bucholzt yang akan meyerap gas produksi akibat kerusakan minyak . Untuk menjaga agar minyak tidak terkontaminasi dengan air, ujung masuk saluran udara melalui saluran pelepasan/venting dilengkapi media penyerap uap air pada udara, sering disebut dengan silica gel dan dia tidak keluar mencemari udara disekitarnya.
6. Peralatan Bantu Pendinginan Transformator
Pada inti besi dan kumparan – kumparan akan timbul panas akibat rugi-rugi tembaga. Maka panas tersebut mengakibatkan kenaikan suhu yang berlebihan, ini akan merusak isolasi, maka untuk mengurangi kenaikan suhu yang berlebihan tersebut transformator perlu dilengkapi dengan alat atau sistem pendingin untuk menyalurkan panas keluar transformator, media yang dipakai pada sistem pendingin dapat berupa: Udara/gas, Minyak dan Air.
Pada cara alamiah, pengaliran media sebagai akibat adanya perbedaan suhu media dan untuk mempercepat pendinginan dari media-media (minyak-udara/gas) dengan cara melengkapi transformator dengan sirip-sirip (radiator). Bila diinginkan penyaluran panas yang lebih cepat lagi, cara manual dapat dilengkapi dengan peralatan untuk mempercepat sirkulasi media pendingin dengan pompa pompa sirkulasi minyak, udara dan air, cara ini disebut pendingin paksa (Forced).
7. Tap Changer
Kualitas operasi tenaga listrik jika tegangan nominalnya sesuai ketentuan, tapi pada saat operasi dapat saja terjadi penurunan tegangan sehingga kualitasnya menurun, untuk itu perlu alat pengatur tegangan agar tegangan selau pada kondisi terbaik, konstan dan berkelanjutan.
Untuk itu trafo dirancang sedemikian rupa sehingga perubahan tegangan pada sisi masuk/input tidak mengakibatkan perubahan tegangan pada sisi keluar/output, dengan kata lain tegangan di sisi keluar/output-nya tetap. Alat ini disebut sebagai sadapan pengatur tegangan tanpa terjadi pemutusan beban, biasa disebut On Load Tap Changer (OLTC). Pada umumnya OLTC tersambung pada sisi primer dan jumlahnya tergantung pada perancangan dan perubahan sistem tegangan pada jaringan.
8. Alat pernapasan (Dehydrating Breather)
Sebagai tempat penampungan pemuaian minyak isolasi akibat panas yang timbul, maka minyak ditampung pada tangki yang sering disebut sebagai konservator. Pada konservator ini permukaan minyak diusahakan tidak boleh bersinggungan dengan udara, karena kelembaban udara yang mengandung uap air akan mengkontaminasi minyak walaupun proses pengkontaminasinya berlangsung cukup lama. Untuk mengatasi hal tersebut, udara yang masuk kedalam tangki konservator pada saat minyak menjadi dingin memerlukan suatu media penghisap kelembaban, yang digunakan biasanya adalah silica gel. Kebalikan jika trafo panas maka pada saat menyusut maka akan menghisap udara dari luar masuk kedalam tangki dan untuk menghindari terkontaminasi oleh kelembaban udara maka diperlukan suatu media penghisap kelembaban yang digunakan biasanya adalah silica gel, yang secara khusus dirancang untuk maksud tersebut diatas.
9. Indikator-indikator
a . Thermometer / Temperature Gauge, alat ini berfungsi untuk mengukur tingkat panas dari trafo, baik panasnya kumparan primer dan sekunder juga minyak trafonya. Thermometer ini bekerja atas dasar air raksa (mercuri/Hg) yang tersambung dengan tabung pemuaian dan tersambung dengan jarum indikator derajat panas.
Beberapa thermometer dikombinasikan dengan panas dari resistor (khusus yang tersambung dengan transformator arus, yang terpasang pada salah satu fasa fasa tengah) dengan demikian penunjukan yang diperoleh adalah relatif terhadap panas sebenarnya yang terjadi.
b. Permukaan minyak / Level Gauge, alat ini berfungsi untuk penunjukan tinggi permukaan minyak yang ada pada konservator. Ada beberapa jenis penunjukan, seperti penunjukan lansung yaitu dengan cara memasang gelas penduga pada salah satu sisi konservator sehingga akan mudah mengetahui level minyak. Sedangkan jenis lain jika konservator dirancang sedemikian rupa dengan melengkapi semacam balon dari bahan elastis dan diisi dengan udara biasa dan dilengkapi dengan alat pelindung seperti pada sistem pernapasan sehingga pemuaian dan penyusutan minyak-udara yang masuk kedalam balon dalam kondisi kering dan aman.
10. Peralatan Proteksi Internal
a . Relai Bucholzt, Penggunaan relai deteksi gas (Bucholtz) pada Transformator terendam minyak yaitu untuk mengamankan transformator yang didasarkan pada gangguan Transformator seperti : arcing, partial discharge dan over heating yang umumnya menghasilkan gas. Gas-gas tersebut dikumpulkan pada ruangan relai dan akan mengerjakan kontak-kontak alarm.
Relai deteksi gas juga terdiri dari suatu peralatan yang tanggap terhadap ketidaknormalan aliran minyak yang tinggi yang timbul pada waktu transformator terjadi gangguan serius. Peralatan ini akan menggerakkan kontak trip yang pada umumnya terhubung dengan rangkaian trip Pemutus Arus dari instalasi transformator tersebut.
Ada beberapa jenis relai bucholtz yang terpasang pada transformator, Relai sejenis tapi digunakan untuk mengamankan ruang On Load Tap Changer (OLTC) dengan prinsip kerja yang sama sering disebut dengan Relai Jansen. Terdapat beberapa jenis antara lain sama seperti relai buhcoltz tetapi tidak ada kontrol gas, jenis tekanan ada yang menggunakan membran/selaput timah yang lentur sehingga bila terjadi perubahan tekanan kerena gangguan akan bekerja, disini tidak ada alarm akan tetapi langsung trip dan dengan prinsip yang sama hanya menggunakan pengaman tekanan atau saklar tekanan.
b. Jansen membran, alat ini berfungsi untuk pengaman tekanan lebih (Explosive Membrane) / Bursting Plate. Relai ini bekerja karena tekanan lebih akibat gangguan didalam transformator, karena tekanan melebihi kemampuan membran/selaput yang terpasang, maka membran akan pecah dan minyak akan keluar dari dalam transformator yang disebabkan oleh tekanan minyak
c . Relai tekanan lebih (Sudden Pressure Relay), suatu flash over atau hubung singkat yang timbul pada suatu transformator terendam minyak, umumnya akan berkaitan dengan suatu tekanan lebih didalam tangki, karena gas yang dibentuk oleh dekomposisi dan evaporasi minyak. Dengan melengkapi sebuah relai pelepasan tekanan lebih pada trafo, maka tekanan lebih yang membahayakan tangki trafo dapat dibatasi besarnya. Apabila tekanan lebih ini tidak dapat dieliminasi dalam waktu beberapa millidetik, maka terjadi panas lebih pada cairan tangki dan trafo akan meledak. Peralatan pengaman harus cepat bekerja mengevakuasi tekanan tersebut.
d. Relai pengaman tangki, relai bekerja sebagai pengaman jika terjadi arus mengalir pada tangki, akibat gangguan fasa ke tangki atau dari instalasi bantu seperti motor kipas, sirkulasi dan motor-motor bantu yang lain, pemanas dll.
Arus ini sebagai pengganti relai diferensial sebab sistim relai pengaman tangki biasanya dipasang pada trafo yang tidak dilengkapi trafo arus disisi primer dan biasanya pada trafo dengan kapasitas kecil. Trafo dipasang diatas isolator sehingga tidak terhubung ke tanah kemudian dengan menggunakan kabel pentanahan yang dilewatkan melali trafo arus dengan tingkat isolasi dan ratio yang kecil kemudian tersambung pada relai
tangki tanah dengan ratio Trafo arus antara 300 s/d 500 dengan sisi sekunder hanya 1 Amp.
e. Neutral Grounding Resistance / NGR atau Resistance Pentanahan Trafo, adalah tahanan yang dipasang antara titik netral trafo dengan pentanahan, dimana berfungsi untuk memperkecil arus gangguan. Resistance dipasang pada titik neutral trafo yang dihubungkan Y ( bintang/wye ).
NGR biasanya dipasang pada titik netral trafo 70 kV atau 20 kV, sedangkan pada titik netral trafo 150 kV dan 500 kV digrounding langsung (solid)
Nilai NGR:
Tegangan 70 kV = 40 Ohm
Tegangan 20 kV = 12 Ohm,40 Ohm, 200 Ohm dan 500 Ohm
Jenis Neutral Grounding Resistance
- Resistance Liquid (Air), yaitu bahan resistance-nya adalah air murni. Untuk memperoleh nilai Resistance yang diinginkan ditambahkan garam KOH .
- Resistance Logam, yaitu bahannya terbuat dari logam nekelin dan dibuat dalam panel dengan nilai resistance yang sudah ditentukan.
11. Peralatan Tambahan untuk Pengaman Transformator
a. Pemadam kebakaran, (biasanya untuk transformator – transformator besar ), Sistem pemadam kebakaran yang modern pada transformator saat sekarang sudah sangat diperlukan. Fungsi yang penting untuk mencegah terbakarnya trafo atau memadamkan secepat mungkin trafo jika terjadi kebakaran.
Penyebab trafo terbakar adalah karena gangguan hubung singkat pada sisi sekunder sehingga pada trafo akan mengalir arus maksimumnya. Jika proses tersebut berlangsung cukup lama dan relai tidak beroperasi. Sementara itu, tidak beroperasinya relai juga sebagai akibat salah menyetel waktu pembukaan PMT, relai rusak, dan sumber DC yang tidak ada, serta kerusakan sistim pengawatan.
Sistem pemadam kebakaran yang modern yaitu dengan sistem mengurangi minyak secara otomatis sehingga terdapat ruang yang mana secara paksa gas pemisah oksigen diudara dimasukan kedalam ruang yang sudah tidak ada minyaknya sehingga tidak ada pembakaran minyak, dan kerusakan yang lebih parah dapat dihindarkan, walaupun kondisi trafo menjadi rusak.
Proses pembuangan minyak secara grafitasi atau dengan menggunakan motor pompa DC adalah suatu kondisi yang sangat berisiko, sebab hanya menggunakan katup otomatis yang dikendalikan oleh pemicu dari saklar akibat panasnya api dan menutupnya katup otomatis pada katup pipa minyak penghubung tanki (konservator) ke dalam trafo (sebelum relai bucholz), serta adanya gas pemisah oksigen (gas nitrogen yang bertekanan tinggi) diisikan melaui pipa yang disambung pada bagian bawah trafo kemudian akan menuju keruang yang tidak terisi minyak.
b. Thermometer pengukur langsung, Thermometer pengukur langsung banyak digunakan pada instalasi tegangan tinggi/Gardu Induk , seperti pada ruang kontrol, ruang relai, ruang PLC dll. Suhu ruangan dicatat secara periodik pada formulir yang telah disiapkan dan dievaluasi sebagai bahan laporan.
c. Thermometer pengukur tidak langsung, Termometer pengukur tidak langsung banyak digunakan pada instalasi tegangan tinggi/ transformator yang berfungsi untuk mengetahui perubahan suhu minyak maupun belitan transformator. Suhu minyak dan belitan trafo dicatat secara periodik/berkala, pada formulir yang telah disiapkan dan dievaluasi sebagai laporan.
12. Relai Proteksi Transformator dan Fungsinya
Jenis relai proteksi pada trafo tenaga adalah sebagai berikut:
a. Relai arus lebih (over current relay), berfungsi untuk mengamankan transformator terhadap gangguan hubung singkat antar fasa didalam maupun diluar daerah pengaman transformator. Juga diharapkan relai ini mempunyai sifat komplementer dengan relai beban lebih, relai ini berfungsi pula sebagai pengaman cadangan pada bagian instalasi lainnya.
b. Relai Diferensial, relai ini berfungsi untuk mengamankan transformator terhadap gangguan hubung singkat yang terjadi didalam daerah pengaman.
c. Relai gangguan tanah terbatas (Restricted Earth fault Relay ), relai ini berfungsi untuk mengamankan transformator terhadap tanah didalam daerah pengaman transformator, khususnya untuk gangguan didekat titik netral yang tidak dapat dirasakan oleh relai differensial.
d. Relai arus lebih berarah, Directional Over Current Relay atau yang lebih dikenal dengan Relai arus lebih yang mempunyai arah tertentu merupakan Relai Pengaman yang bekerja karena adanya besaran arus dan tegangan yang dapat membedakan arah arus gangguan. Relai ini mempunyai 2 buah parameter ukur yaitu tegangan dan arus yang masuk ke dalam relai untuk membedakan arah arus ke depan atau arah arus ke belakang, pada pentanahan titik netral trafo dengan menggunakan tahanan. Relai ini dipasang pada penyulang 20 KV.
Bekerjanya relai ini berdasarkan adanya sumber arus dari ZCT (Zero Current Transformer) dan sumber tegangan dari PT (Potential Transformers). Sumber tegangan PT umumnya menggunakan rangkaian Open-Delta, tetapi tidak menutup kemungkinan ada yang menggunakan koneksi langsung 3 Phasa. Relai ini terpasang pada jaringan tegangan tinggi, tegangan menengah, juga pada pengaman transformator tenaga, dan berfungsi untuk mengamankan peralatan listrik akibat adanya gangguan phasa-phasa maupun Phasa ke tanah. Untuk membedakan arah tersebut maka salah satu phasa dari arus harus dibandingakan dengan Tegangan pada phasa yang lain.
e. Relay connections, adalah sudut perbedaan antara arus dengan tegangan masukan relai pada power faktor satu. Relai maximum torque angle adalah perbedaan sudut antara arus dengan tegangan pada relai yang menghasilkan torsi maksimum.
f. Relai gangguan tanah, relai ini berfungsi untuk mengamankan transformator jika terjadi gangguan hubung tanah didalam dan diluar daerah pengaman transformator. Relai arah hubung tanah memerlukan operating signal dan polarising signal. Operating signal diperoleh dari arus residual melalui rangkaian trafo arus penghantar (Iop = 3Io) sedangkan polarising signal diperoleh dari tegangan residual. Tegangan residual dapat diperoleh dari rangkaian sekunder open delta trafo tegangan.
g. Relai tangki tanah, relai ini berfungsi untuk mengamankan transformator terhadap hubung singkat antara kumparan fasa dengan tangki transformator dan transformator yang titik netralnya ditanahkan. Relai bekerja sebagai pengaman jika terjadi arus mengalir dari tangki akibat gangguan fasa ke tangki atau dari instalasi Bantu seperti motor kipas, sirkulasi dan motor-motor bantu, pemanas dll.
Pengaman arus ini sebagai pengganti relai diferensial, sebab sistim relai pengaman tangki biasanya dipasang pada trafo yang tidak dilengkapi trafo arus disisi primer dan biasanya pada trafo dengan kapasitas kecil. Trafo dipasang diatas isolator sehingga tidak terhubung ke tanah kemudian dengan menggunakan kabel pentanahan yang dilewatkan melalui trafo arus dengan tingkat isolasi dan ratio yang kecil, kemudian tersambung pada relai tangki tanah dengan ratio Trafo Arus(CT) antara 300 s/d 500 dengan sisi sekunder hanya 1 Amp.
13. Announciator Sistem Instalasi Tegangan Tinggi
Announciator adalah indikator kejadian pada saat terjadi ketidaknormalan pada sistem instalasi tegangan tinggi, baik secara individu maupun secara bersama. Announciator terjadi bersamaan dengan relai yang bekerja akibat jika terjadi ketidaknormalan pada peralatan tersebut. Annunciator biasanya berbentuk petunjuk tulisan yang pada kondisi normal tidak ada penunjukan, bila terjadi ketidaknormalan maka lampu didalam indikator tersebut menyala sesuai dengan kondisi sistem pada saat tersebut. Kumpulan indikator-indikator tersebut biasanya disebut sebagai announciator.
Announciator yang terlengkap pada saat sekarang adalah pada instalasi gardu induk SF6, sebab pada system GIS banyak sekali kondisi yang perlu di pantau seperti tekanan gas, kelembaban gas SF6 disetiap kompartemen, posisi kontak PMT, PMS baik PMS line, PMS Rel maupun PMS tanah dll. Untuk itu pembahasan tentang annunciator akan diambil dari sistem annunciatornya gardu induk SF6. seperti. Annunciator pada bay penghantar (SUTT maupun SKTT), Transformator dan Koppel.
berikut jenis-jenis alarm:
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
Transformator
1 Jan 2009, 7:53 pm
Transformator/ Transformer / Trafo adalah suatu peralatan listrik yang termasuk dalam klasifikasi mesin listrik statis dan berfungsi untuk menyalurkan tenaga/daya listrik dari tegangan tinggi ke tegangan rendah atau sebaliknya, dengan frekuensi sama. Dalam pengoperasiannya, transformator-transformator tenaga pada umumnya ditanahkan pada titik netral, sesuai dengan kebutuhan untuk sistem pengamanan atau proteksi. Sebagai contoh transformator 150/70 kV ditanahkan secara langsung di sisi netral 150 kV, dan transformator 70/20 kV ditanahkan dengan tahanan di sisi netral 20 kV nya. Transformator yang telah diproduksi terlebih dahulu melalui pengujian sesuai standar yang telah ditetapkan.
Dasar dari teori transformator adalah sebagai berikut :
“Apabila ada arus listrik bolak-balik yang mengalir mengelilingi suatu inti besi maka inti besi itu akan berubah menjadi magnit dan apabila magnit tersebut dikelilingi oleh suatu belitan maka pada kedua ujung belitan tersebut akan terjadi beda tegangan mengelilingi magnit, sehingga akan timbul gaya gerak listrik (GGL)”.
Klasifikasi Transformator Tenaga
Transformator tenaga dapat di klasifikasikan menurut sistem pemasangan dan cara pendinginannya.
1. Menurut Pemasangan
• Pemasangan dalam
• Pemasangan luar
2. Menurut Pendinginan, menurut cara pendinginannya dapat dibedakan sebagai berikut:
a) Berdasarkan Fungsi dan pemakaian:
• Transformator mesin (untuk mesin-mesin listrik)
• Transformator Gardu Induk
• Transformator Distribusi
b) Berdasarkan Kapasitas dan Tegangan Kerja:
Contoh transformator 3 phasa dengan tegangan kerja di atas 1100 kV dan daya di atas 1000 MVA ditunjukkan pada Gambar 1.
Gambar 1. Contoh Transformator 3 Phasa dengan Tegangan Kerja >1100 kV dan Daya >1000 MVA.
Dalam usaha mempermudah pengawasan dalam operasi, transformator dapat dibagi menjadi: transformator besar, transformator sedang, dan transformator kecil.
Cara Kerja dan Fungsi Bagian-Bagian Transformator
Suatu transformator terdiri atas beberapa bagian, yaitu:
• Bagian utama transformator
• Peralatan Bantu
• Peralatan Proteksi
Setiap bagian tersebut memiliki fungsi masing-masing, dan untuk detailnya anda juga dapat membaca artikel mengenai komponen-komponen transformator di sini
1. Bagian utama transformator, terdiri dari:
a) Inti besi
Inti besi berfungsi untuk mempermudah jalan fluks, yang ditimbulkan oleh arus listrik yang melalui kumparan. Dibuat dari lempengan-lempengan besi tipis yang berisolasi, untuk mengurangi panas (sebagai rugi-rugi besi) yang ditimbulkan oleh arus pusar atau arus eddy (eddy current).
b) Kumparan transformator
Beberapa lilitan kawat berisolasi membentuk suatu kumparan, dan kumparan tersebut diisolasi, baik terhadap inti besi maupun terhadap kumparan lain dengan menggunakan isolasi padat seperti karton, pertinax dan lain-lain.
Pada transformator terdapat kumparan primer dan kumparan sekunder. Jika kumparan primer dihubungkan dengan tegangan/arus bolak-balik maka pada kumparan tersebut timbul fluks yang menimbulkan induksi tegangan, bila pada rangkaian sekunder ditutup (rangkaian beban) maka mengalir arus pada kumparan tersebut, sehingga kumparan ini berfungsi sebagai alat transformasi tegangan dan arus.
c) Kumparan tertier
Fungsi kumparan tertier diperlukan adalah untuk memperoleh tegangan tertier atau untuk kebutuhan lain. Untuk kedua keperluan tersebut, kumparan tertier selalu dihubungkan delta atau segitiga. Kumparan tertier sering digunakan juga untuk penyambungan peralatan bantu seperti kondensator synchrone, kapasitor shunt dan reactor shunt, namun demikian tidak semua transformator daya mempunyai kumparan tertier.
d) Minyak transformator
Sebagian besar dari transformator tenaga memiliki kumparan-kumparan yang intinya direndam dalam minyak transformator, terutama pada transformator-transformator tenaga yang berkapasitas besar, karena minyak transformator mempunyai sifat
sebagai media pemindah panas (disirkulasi) dan juga berfungsi pula sebagai isolasi (memiliki daya tegangan tembus tinggi) sehingga berfungsi sebagai media pendingin dan isolasi.
Minyak transformator harus memenuhi persyaratan, yaitu:
• kekuatan isolasi tinggi
• penyalur panas yang baik, berat jenis yang kecil, sehingga partikel-partikel dalam minyak dapat mengendap dengan cepat
• viskositas yang rendah, agar lebih mudah bersirkulasi dan memiliki kemampuan pendinginan menjadi lebih baik
• titik nyala yang tinggi dan tidak mudah menguap yang dapat menimbulkan baha
• tidak merusak bahan isolasi padat
• sifat kimia yang stabil
Minyak transformator baru harus memiliki spesifikasi seperti tampak pada Tabel 1 di bawah ini.
Tabel 1. Spesifikasi Minyak Isolasi Baru.
Untuk minyak isolasi pakai berlaku untuk transformator berkapasitas > 1 MVA atau bertegangan > 30 kV sifatnya seperti ditunjukkan pada Tabel 2.
Tabel 2. Spesifikasi Minyak Isolasi Pakai.
e) Bushing
Hubungan antara kumparan transformator ke jaringan luar melalui sebuah bushing, yaitu sebuah konduktor yang diselubungi oleh isolator, yang sekaligus berfungsi sebagai penyekat antara konduktor tersebut dengan tangki transformator.
f) Tangki dan konservator
Pada umumnya bagian-bagian dari transformator yang terendam minyak transformator berada atau (ditempatkan) di dalam tangki. Untuk menampung pemuaian pada minyak transformator, pada tangki dilengkapi dengan sebuah konservator.
Terdapat beberapa jenis tangki, diantaranya adalah:
• Jenis sirip (tank corrugated) Badan tangki terbuat dari pelat baja bercanai dingin yang menjalani penekukan, pemotongan dan proses pengelasan otomatis, untuk membentuk badan tangki bersirip dengan siripnya berfungsi sebagai radiator pendingin dan alat bernapas pada saat yang sama. Tutup dan dasar tangki terbuat dari plat baja bercanai panas yang kemudian dilas sambung kepada badan tangki bersirip membentuk tangki corrugated ini. Umumnya transformator di bawah 4000 kVA dibuat dengan bentuk tangki corrugated.
• Jenis tangki Conventional Beradiator, Jenis tangki terdiri dar badan tangki dan tutup yang terbuat dari mild steel plate (plat baja bercanai panas) ditekuk dan dilas untuk dibangun sesuai dimensi yang diinginkan, sedang radiator jenis panel terbuat dari pelat baja bercanai dingin (cold rolled steel sheets). Transformator ini umumnya dilengkapi dengan konservator dan digunakan untuk 25.000,00 kVA, yang ditunjukkan pada Gambar 2.
Gambar 2. Transformator Tipe Conventional Beradiator (Sumber Trafindo, 2005)
• Hermatically Sealed Tank With N2 Cushined, Tipe tangki ini sama dengan jenis conventional tetapi di atas permukaan minyak terdapat gas nitrogen untuk mencegah kontak antara minyak dengan udara luar
2. Peralatan Bantu
a) Pendingin
Pada inti besi dan kumparan-kumparan akan timbul panas akibat rugi-rugi besi dan rugi-rugi tembaga. Bila panas tersebut mengakibatkan kenaikan suhu yang berlebihan, akan merusak isolasi transformator, maka untuk mengurangi adanya kenaikan suhu yang berlebihan tersebut pada transformator perlu juga dilengkapi dengan sistem pendingin yang bergungsi untuk menyalurkan panas keluar transformator. Media yang digunakan pada sistem pendingin dapat berupa
udara, gas, minyak dan air.
Sistem pengalirannya (sirkulasi) dapat dengan cara:
• Alamiah (natural)
• Tekanan/paksaan (forced).
Tabel 3. Tipe Pendinginan Transformator
keterangan: A = air (udara), O = Oil (minyak), N = Natural (alamiah), F = Forced (Paksaan / tekanan)
b) Tap Changer (perubah tap)
Tap Changer adalah perubah perbandingan transformator untuk mendapatkan tegangan operasi sekunder sesuai yang diinginkan dari tegangan jaringan/primer yang berubah-ubah. Tap changer dapat dilakukan baik dalam keadaan berbeban (on-load) atau dalam keadaan tak berbeban (off load), dan tergantung jenisnya.
c) Alat pernapasan
Karena adanya pengaruh naik turunnya beban transformator maupun suhu udara luar, maka suhu minyak akan berubah-ubah mengikuti keadaan tersebut. Bila suhu minyak tinggi, minyak akan memuai dan mendesak udara di atas permukaan minyak keluar dari dalam tangki, sebaliknya bila suhu minyak turun, minyak menyusut maka udara luar akan masuk ke dalam tangki. Kedua proses di atas disebut pernapasan transformator. Permukaan minyak transformator akan selalu bersinggungan dengan udara luar yang menurunkan nilai tegangan tembus pada minyak transformator, maka untuk mencegah hal tersebut, pada ujung pipa penghubung udara luar dilengkapi tabung berisi kristal zat hygroscopis.
d) Indikator
Untuk mengawasi selama transformator beroperasi, maka perlu adanya indicator yang dipasang pada transformator. Indikator tersebut adalah sebagai berikut:
• indikator suhu minyak
• indikator permukaan minyak
• indikator sistem pendingin
• indikator kedudukan tap, dan sebagainya.
3. Peralatan Proteksi
a) Relay Bucholz
Relay Bucholz adalah relai yang berfungsi mendeteksi dan mengamankan terhadap gangguan transformator yang menimbulkan gas.
Timbulnya gas dapat diakibatkan oleh beberapa hal, diantaranya adalah:
• Hubung singkat antar lilitan pada atau dalam phasa
• Hubung singkat antar phasa
• Hubung singkat antar phasa ke tanah
• Busur api listrik antar laminasi
• Busur api listrik karena kontak yang kurang baik.
b) Relai Tekanan Lebih
Relai ini berfungsi hampir sama seperti Relay Bucholz. Fungsinya adalah mengamankan terhadap gangguan di dalam transformator. Bedanya relai ini hanya bekerja oleh kenaikan tekanan gas yang tiba-tiba dan langsung mentripkan pemutus tenaga (PMT). Alat pengaman tekanan lebih ini berupa membran yang terbuat dari kaca, plastik, tembaga atau katup berpegas, sebagai pengaman tangki transformator terhadap kenaikan tekan gas yang timbul di dalam tangki yang akan pecah pada tekanan tertentu dan kekuatannya lebih rendah dari kekuatan tangki transformator
c) Relai Diferensial
Berfungsi mengamankan transformator terhadap gangguan di dalam transformator, antara lain adalah kejadian flash over antara kumparan dengan kumparan atau kumparan dengan tangki atau belitan dengan belitan di dalam kumparan ataupun beda kumparan.
d) Relai Arus lebih
Berfungsi mengamankan transformator jika arus yang mengalir melebihi dari nilai yang diperkenankan lewat pada transformator tersebut dan arus lebih ini dapat terjadi oleh karena beban lebih atau gangguan hubung singkat. Arus lebih ini dideteksi oleh transformator arus atau current transformator (CT).
e) Relai Tangki Tanah
Alat ini berfungsi untuk mengamankan transformator bila ada hubung singkat antara bagian yang bertegangan dengan bagian yang tidak bertegangan pada transformator.
f) Relai Hubung Tanah
Fungsi alat ini adalah untuk mengamankan transformator jika terjadi gangguan hubung singkat satu phasa ke tanah.
g) Relai Thermis
Alat ini berfungsi untuk mencegah/mengamankan transformator dari kerusakan isolasi pada kumparan, akibat adanya panas lebih yang ditimbulkan oleh arus lebih. Besaran yang diukur di dalam relai ini adalah kenaikan suhu.
Resume Ketenagalistrikan Nasional di Tahun 2008
1 Jan 2009, 4:56 pm
Pada Desember 2007 hingga akhir Januari 2008, PLTU Tanjung Jati B mengalami krisis kekurangan pasokan batu bara, saat itu PLN beralasan akibat tingginya ombak di laut jawa, sehingga kapal-kapal pembawa batubara dari kalimantan tidak dapat merapat dan mengirimkan batubaranya ke PLTU Tanjung Jati B, sehingga Pembangkit Listrik yang kapasitas 1 unitnya terbesar di Indonesia pada saat ini, gagal memproduksi listrik dengan kapasitas optimal.
Krisis listrik pada awal tahun dimulai dan Ali Herman Ibrahim yang kala itu menjabat Direkrur Pembangkitan dan Energi Primer PLN, harus dicopot dari posisinya karena dianggap gagal mencegah terjadinya krisis itu.
Pencopotan itu temyata ndak "tok-cer", juga tidak "Top Markotop", karena tidak juga menjadikan pasokan listrik di pulau jawa-bali pulih, krisis listrik berlanjut. Tingginya harga BBM industri, termasuk solar untuk pembangkit diesel memperparah krisis, karena industri mulai berbondong-bondong ingin menikmati listrik bersubsidi PLN.
Kapasitas daya tak bertambah, sementara pertambahan beban dalam jumlah besar tak tertahan, jebollah ketahanan listrik nasional. Jawa-Bali yang kerap disebut anak emas oleh saudara di luar kedua pulau itu, akhirnya ikut merasakan bagaimana listrik "byar pet" setiap hari secara bergiliran.
PLN Distribusi Jakarta Raya dan Tangerang menggilir pemadaman listrik di sebagian wilayah Jakarta Utara, Jakarta Timur, dan Bekasi mulai 3 Desember 2007 hingga akhir Januari 2008. Terganggunya pasokan batu bara di lima PLTU berkapasitas total 3.175 MW sejak pertengahan Februari akibat gangguan cuaca, memperparah krisis.
Memasuki bulan Mei 2008, ketika harga minyak semakin mendekati level puncaknya, giliran tiga PLTGU, Muara Tawar, Grati, dan Tambak Lorok bermasalah karena kehabisan BBM. PLN yang diprediksi meraih laba operasional Rp 600 miliar tahun ini, hampir kembali tergelincir masalah batu bara pasca terungkapnya skandal utang IPP PLTU Cilacap, PT Segara Sumber Prima, kepada PT Adaro Energi Tbk. dkk, yang hingga kini masyarakat tidak tahu pasti bagaimana bentuk penyelesaian persoalan yang juga sempat mengganggu pasokan listrik itu.
Krisis listrik dinyatakan terus berlanjut di Jawa-Bali menyusul belum tuntasnya perbaikan PLTU Paiton 8 dengan kapasitas 600 MW. Krisis listrik yang beriringan dengan lonjakan harga BBM melahirkan konsesus bersama antara PLN dan industri konsumen untuk menerapkan skema libur bergilir industri dan penerapan tarif khusus, yang dibingkai dalam surat keputusan bersama lirna menteri yakni Menperin, Meneg BUMN, Menteri ESDM, Mendagri, dan Menakertrans.
Pemerintah menyebut semua persoalan itu bermuara pada tipisnya cadangan daya pembangkit, yaitu kurang dari 20%, akibat tidak adanya investasi listrik pasca krisis. Mengenai persoalan ketahanan energi primer untuk pembangkit, yang setidaknya bisa memperbaiki kondisi bila itu terjadi, agaknya belum menjadi prioritas pemerintah. Regulasi DM0 dan harga patokan batu bara untuk kebutuhan domestik, akan tertunda hingga semester pertama 2009.
Akan berlanjutkah krisis listrik nasional di tahun 2009 ini ? kita tunggu saja !!!
Peta Potensi Energi Nasional
27 Dec 2008, 11:09 pm
Sumber data dari peta potensi energi nasional ini adalah dari:
- Peta Dasar : RePPRoT Bakosurtanal
- Direktorat Jenderal Listrik dan Pemanfaatan Energi (DJLPE)
- Direktorat Geologi dan Sumber Daya Mineral (DJGSM)
- PT PLN (Persero)
dan berisi tentang:
- Total daya pembangkit listrik yang sudah tersedia disuatu propinsi, dilengkapi dengan letak/posisi pembangkit tersebut.
- Total daya potensi panas bumi disuatu propinsi, dilengkapi dengan letak/posisi sumber panas buminya.
- Total daya potensi pembangkit listrik tenaga air / hydro disuatu propinsi, dilengkapi dengan letak/posisi potensi tenaga air / hydro tersebut.
- Total kapasitas produksi batubara di suatu propinsi, dilengkapi dengan letak/posisi potensi penambangan batubara.
silahkan copy dan paste link dibawah ini untuk men-download peta potensi energi nasional atau juga bisa melalui link ini "Forum Dunia Listrik/Download"
1. peta potensi energi di sumatera - 4,29 MB
link:
http://www.ziddu.com/download/3031415/petapotensienergidisumatera.pdf.html
2. peta potensi energi di kalimantan - 3,24 MB
link:
http://www.ziddu.com/download/3031419/petapotensienergidikalimantan.pdf.html
3. peta potensi energi di sulawesi - 2,07 MB
link:
http://www.ziddu.com/download/3031418/petapotensienergidisulawesi.pdf.html
4. peta potensi energi di bali, NTB dan NTT - 490,91 kB
link:
http://www.ziddu.com/download/3031416/petapotensienergidibaliNTBdanNTT.pdf.html
5. peta potensi energi di maluku dan irian - 2,59 MB
link:
http://www.ziddu.com/download/3031417/petapotensienergidimalukudanirian.pdf.html
anda juga dapat mendownloadnya melalui fitur "Download" yang ada di blog ini.
semoga bermanfaat,
hage
Perbaikan Faktor Daya Menggunakan Kapasitor
27 Dec 2008, 3:01 am
Sebelum membahas tentang perbaikan faktor daya dengan menggunakan kapasitor, ada baiknya kita mengingat kembali tentang pengertian umum dari Daya Semu, Daya Aktif dan Daya Reaktif.
Dalam sistem listrik AC/Arus Bolak-Balik ada tiga jenis daya yang dikenal, khususnya untuk beban yang memiliki impedansi (Z), yaitu:
• Daya semu (S, VA, Volt Amper)
• Daya aktif (P, W, Watt)
• Daya reaktif (Q, VAR, Volt Amper Reaktif)
Untuk rangkaian listrik AC, bentuk gelombang tegangan dan arus sinusoida, besarnya daya setiap saat tidak sama. Maka daya yang merupakan daya rata-rata diukur dengan satuan Watt,Daya ini membentuk energi aktif persatuan waktu dan dapat diukur dengan kwh meter dan juga merupakan daya nyata atau daya aktif (daya poros, daya yang sebenarnya) yang digunakan oleh beban untuk melakukan tugas tertentu.
Sedangkan daya semu dinyatakan dengan satuan Volt-Ampere (disingkat, VA), menyatakan kapasitas peralatan listrik, seperti yang tertera pada peralatan generator dan transformator. Pada suatu instalasi, khususnya di pabrik/industri juga terdapat beban tertentu seperti motor listrik, yang memerlukan bentuk lain dari daya, yaitu daya reaktif (VAR) untuk membuat medan magnet atau dengan kata lain daya reaktif adalah daya yang terpakai sebagai energi pembangkitan flux magnetik sehingga timbul magnetisasi dan daya ini dikembalikan ke sistem karena efek induksi elektromagnetik itu sendiri, sehingga daya ini sebenarnya merupakan beban (kebutuhan) pada suatu sistim tenaga listrik.
Gambar 1. Segitiga Daya.
Pengertian Faktor Daya / Faktor Kerja
Faktor daya atau faktor kerja adalah perbandingan antara daya aktif (watt) dengan daya semu/daya total (VA), atau cosinus sudut antara daya aktif dan daya semu/daya total (lihat gambar 1). Daya reaktif yang tinggi akan meningkatkan sudut ini dan sebagai hasilnya faktor daya akan menjadi lebih rendah. Faktor daya selalu lebih kecil atau sama dengan satu.
Secara teoritis, jika seluruh beban daya yang dipasok oleh perusahaan listrik memiliki faktor daya satu, maka daya maksimum yang ditransfer setara dengan kapasitas sistim pendistribusian. Sehingga, dengan beban yang terinduksi dan jika faktor daya berkisar dari 0,2 hingga 0,5, maka kapasitas jaringan distribusi listrik menjadi tertekan. Jadi, daya reaktif (VAR) harus serendah mungkin untuk keluaran kW yang sama dalam rangka meminimalkan kebutuhan daya total (VA).
Faktor Daya / Faktor kerja menggambarkan sudut phasa antara daya aktif dan daya semu. Faktor daya yang rendah merugikan karena mengakibatkan arus beban tinggi. Perbaikan faktor daya ini menggunakan kapasitor.
Kapasitor untuk Memperbaiki Faktor Daya
Faktor daya dapat diperbaiki dengan memasang kapasitor pengkoreksi faktor daya pada sistim distribusi listrik/instalasi listrik di pabrik/industri. Kapasitor bertindak sebagai pembangkit daya reaktif dan oleh karenanya akan mengurangi jumlah daya reaktif, juga daya semu yang dihasilkan oleh bagian utilitas.
Sebuah contoh yang memperlihatkan perbaikan faktor daya dengan pemasangan kapasitor ditunjukkan dibawah ini:
Contoh 1. Sebuah pabrik kimia memasang sebuah trafo 1500 kVA. Kebutuhan parik pada mulanya 1160 kVA dengan faktor daya 0,70. Persentase pembebanan trafo sekitar 78 persen (1160/1500 = 77.3 persen). Untuk memperbaiki faktor daya dan untuk mencegah denda oleh pemasok listrik, pabrik menambahkan sekitar 410 kVAr pada beban motor. Hal ini meningkatkan faktor daya hingga 0,89, dan mengurangi kVA yang diperlukan menjadi 913 kVA, yang merupakan penjumlahan vektor kW dankVAr. Trafo 1500 kVA kemudian hanya berbeban 60 persen dari kapasitasnya. Sehingga pabrik akan dapat menambah beban pada trafonya dimasa mendatang. (Studi lapangan NPC)
Contoh 2. Sekelompok lampu pijar dengan tegangan 220V/58 W, digabungkan dengan 12 lampu TL 11 W, ada 30 buah lampu pijar dan lampu TL. Faktor daya terukur sebesar cos alpha1= 0,5. Hitunglah daya semu dari beban dan besarnya arus I1 sebelum kompensasi, Jika diinginkan faktor kerja menjadi cos alpha2=0,9. hitung besarnya arus I2 (setelah kompensasi).
a) Besarnya daya lampu gabungan
PG = (58 W x 18) + (11 W x 12) = 1176 watt = 1,176 kW
Cos phi1 = PG/S1 ->> S1 = Pg/Cos phi1 = 1,176kW/0,5 = 2,352 kVA.
I1 = S1/U = 2,352 kVA/220 V = 10,69 ampere (A)--> sebelum kompensasi
b) besarnya daya setelah kompensasi (cos phi = 0,9)
S2 = PG/Cos phi2 = 1,176 kW/0,9 = 1,306 kVA
maka I2 = S2/U= 1,306 kVA/220 V = 5,94 A --> setelah kompensasi
Keuntungan Perbaikan Faktor Daya dengan Penambahan Kapasitor
Keuntungan perbaikan faktor daya melalui pemasangan kapasitor adalah:
1. Bagi Konsumen, khususnya perusahaan atau industri:
• Diperlukan hanya sekali investasi untuk pembelian dan pemasangan kapasitor dan tidak ada biaya terus menerus.
• Mengurangi biaya listrik bagi perusahaan, sebab:
(a) daya reaktif (kVAR) tidak lagi dipasok oleh perusahaan utilitas sehingga kebutuhan total(kVA) berkurang dan
(b) nilai denda yang dibayar jika beroperasi pada faktor daya rendah dapat dihindarkan.
• Mengurangi kehilangan distribusi (kWh) dalam jaringan/instalasi pabrik.
• Tingkat tegangan pada beban akhir meningkat sehingga meningkatkan kinerja motor.
2. Bagi utilitas pemasok listrik
• Komponen reaktif pada jaringan dan arus total pada sistim ujung akhir berkurang.
• Kehilangan daya I kwadrat R dalam sistim berkurang karena penurunan arus.
• Kemampuan kapasitas jaringan distribusi listrik meningkat, mengurangi kebutuhan untuk memasang kapasitas tambahan.
METODA PEMASANGAN INSTALASI KAPASITOR
Cara pemasangan instalasi kapasitor dapat dibagi menjadi 3 bagian yaitu :
1. Global compensation
Dengan metode ini kapasitor dipasang di induk panel ( MDP )
Arus yang turun dari pemasangan model ini hanya di penghantar antara panel MDP dan transformator. Sedangkan arus yang lewat setelah MDP tidak turun dengan demikian rugi akibat disipasi panas pada penghantar setelah MDP tidak terpengaruh. Terlebih instalasi tenaga dengan penghantar yang cukup panjang Delta Voltagenya masih cukup besar.
2. Sectoral Compensation
Dengan metoda ini kapasitor yang terdiri dari beberapa panel kapasitor dipasang dipanel SDP. Cara ini cocok diterapkan pada industri dengan kapasitas beban terpasang besar sampai ribuan kva dan terlebih jarak antara panel MDP dan SDP cukup berjauhan.
3. Individual Compensation
Dengan metoda ini kapasitor langsung dipasang pada masing masing beban khususnya yang mempunyai daya yang besar. Cara ini sebenarnya lebih efektif dan lebih baik dari segi teknisnya. Namun ada kekurangan nya yaitu harus menyediakan ruang atau tempat khusus untuk meletakkan kapasitor tersebut sehingga mengurangi nilai estetika. Disamping itu jika mesin yang dipasang sampai ratusan buah berarti total cost yang di perlukan lebih besar dari metode diatas
Komponen-komponen utama yang terdapat pada panel kapasitor antara lain:
1. Main switch / load Break switch
Main switch ini sebagai peralatan kontrol dan isolasi jika ada pemeliharaan panel . Sedangkan untuk pengaman kabel / instalasi sudah tersedia disisi atasnya (dari) MDP.Mains switch atau lebih dikenal load break switch adalah peralatan pemutus dan penyambung yang sifatnya on load yakni dapat diputus dan disambung dalam keadaan berbeban, berbeda dengan on-off switch model knife yang hanya dioperasikan pada saat tidak berbeban .
Untuk menentukan kapasitas yang dipakai dengan perhitungan minimal 25 % lebih besar dari perhitungan KVar terpasang dari sebagai contoh :
Jika daya kvar terpasang 400 Kvar dengan arus 600 Ampere , maka pilihan kita berdasarkan 600 A + 25 % = 757 Ampere yang dipakai size 800 Ampere.
2. Kapasitor Breaker.
Kapasitor Breaker digunkakan untuk mengamankan instalasi kabel dari breaker ke Kapasitor bank dan juga kapasitor itu sendiri. Kapasitas breaker yang digunakan sebesar 1,5 kali dari arus nominal dengan I m = 10 x Ir.
Untuk menghitung besarnya arus dapat digunakan rumus
I n = Qc / 3 . VL
Sebagai contoh : masing masing steps dari 10 steps besarnya 20 Kvar maka dengan menggunakan rumus diatas didapat besarnya arus sebesar 29 ampere , maka pemilihan kapasitas breaker sebesar 29 + 50 % = 43 A atau yang dipakai 40 Ampere.
Selain breaker dapat pula digunakan Fuse, Pemakaian Fuse ini sebenarnya lebih baik karena respon dari kondisi over current dan Short circuit lebih baik namun tidak efisien dalam pengoperasian jika dalam kondisi putus harus selalu ada penggantian fuse. Jika memakai fuse perhitungannya juga sama dengan pemakaian breaker.
3. Magnetic Contactor
Magnetic contactor diperlukan sebagai Peralatan kontrol.Beban kapasitor mempunyai arus puncak yang tinggi , lebih tinggi dari beban motor. Untuk pemilihan magnetic contactor minimal 10 % lebih tinggi dari arus nominal ( pada AC 3 dengan beban induktif/kapasitif). Pemilihan magnetic dengan range ampere lebih tinggi akan lebih baik sehingga umur pemakaian magnetic contactor lebih lama.
5. Kapasitor Bank
Kapasitor bank adalah peralatan listrik yang mempunyai sifat kapasitif..yang akan berfungsi sebagai penyeimbang sifat induktif. Kapasitas kapasitor dari ukuran 5 KVar sampai 60 Kvar. Dari tegangan kerja 230 V sampai 525 Volt atau Kapasitor Bank adalah sekumpulan beberapa kapasitor yang disambung secara parallel untuk mendapatkan kapasitas kapasitif tertentu. Besaran yang sering dipakai adalah Kvar (Kilovolt ampere reaktif) meskipun didalamnya terkandung / tercantum besaran kapasitansi yaitu Farad atau microfarad. Kapasitor ini mempunyai sifat listrik yang kapasitif (leading). Sehingga mempunyai sifat mengurangi / menghilangkan terhadap sifat induktif (leaging)
6. Reactive Power Regulator
Peralatan ini berfungsi untuk mengatur kerja kontaktor agar daya reaktif yang akan disupply ke jaringan/ system dapat bekerja sesuai kapasitas yang dibutuhkan. Dengan acuan pembacaan besaran arus dan tegangan pada sisi utama Breaker maka daya reaktif yang dibutuhkan dapat terbaca dan regulator inilah yang akan mengatur kapan dan berapa daya reaktif yang diperlukan. Peralatan ini mempunyai bermacam macam steps dari 6 steps , 12 steps sampai 18 steps.
Peralatan tambahan yang biasa digunakan pada panel kapasitor antara lain:
- Push button on dan push button off yang berfungsi mengoperasikan magnetic contactor secara manual.
- Selektor auto – off – manual yang berfungsi memilih system operasional auto dari modul atau manual dari push button.
- Exhaust fan + thermostat yang berfungsi mengatur ambeint temperature (suhu udara sekitar) dalam ruang panel kapasitor. Karena kapasitor, kontaktor dan kabel penghantar mempunyai disipasi daya panas yang besar maka temperature ruang panel meningkat.setelah setting dari thermostat terlampaui maka exhust fan akan otomatis berhenti.
Motor Listrik
27 Dec 2008, 12:55 am
Pada artikel “klasifikasi mesin listrik”, Motor listrik termasuk kedalam kategori mesin listrik dinamis dan merupakan sebuah perangkat elektromagnetik yang mengubah energi listrik menjadi energi mekanik. Energi mekanik ini digunakan untuk, misalnya, memutar impeller pompa, fan atau blower, menggerakan kompresor, mengangkat bahan, dll di industri dan digunakan juga pada peralatan listrik rumah tangga (seperti: mixer, bor listrik,kipas angin).
Anda dapat melihat animasi prinsip kerja motor DC ini di sini.
Motor listrik kadangkala disebut “kuda kerja” nya industri, sebab diperkirakan bahwa motor-motor menggunakan sekitar 70% beban listrik total di industri.
Mekanisme kerja untuk seluruh jenis motor listrik secara umum sama (Gambar 1), yaitu:
• Arus listrik dalam medan magnet akan memberikan gaya.
• Jika kawat yang membawa arus dibengkokkan menjadi sebuah lingkaran/loop, maka kedua sisi loop, yaitu pada sudut kanan medan magnet, akan mendapatkan gaya pada arah yang berlawanan.
• Pasangan gaya menghasilkan tenaga putar/ torsi untuk memutar kumparan.
• Motor-motor memiliki beberapa loop pada dinamonya untuk memberikan tenaga putaran yang lebih seragam dan medan magnetnya dihasilkan oleh susunan elektromagnetik yang disebut kumparan medan.
Dalam memahami sebuah motor listrik, penting untuk mengerti apa yang dimaksud dengan beban motor. Beban mengacu kepada keluaran tenaga putar/torsi sesuai dengan kecepatan yang diperlukan. Beban umumnya dapat dikategorikan kedalam tiga kelompok:
• Beban torsi konstan, adalah beban dimana permintaan keluaran energinya bervariasi dengan kecepatan operasinya, namun torsi nya tidak bervariasi. Contoh beban dengan torsi konstan adalah conveyors, rotary kilns, dan pompa displacement konstan.
• Beban dengan torsi variabel, adalah beban dengan torsi yang bervariasi dengan kecepatan operasi. Contoh beban dengan torsi variabel adalah pompa sentrifugal dan fan (torsi bervariasi sebagai kwadrat kecepatan).
• Beban dengan energi konstan, adalah beban dengan permintaan torsi yang berubah dan berbanding terbalik dengan kecepatan. Contoh untuk beban dengan daya konstan adalah peralatan-peralatan mesin.
Gambar 1. Prinsip Dasar Kerja Motor Listrik.
JENIS MOTOR LISTRIK
Bagian ini menjelaskan tentang dua jenis utama motor listrik: motor DC dan motor AC. Motor tersebut diklasifikasikan berdasarkan pasokan input, konstruksi, dan mekanisme operasi, dan dijelaskan lebih lanjut dalam bagan dibawah ini.
Gambar 2. Klasifikasi Motor Listrik.
1. Motor DC/Arus Searah
Motor DC/arus searah, sebagaimana namanya, menggunakan arus langsung yang tidak langsung/direct-unidirectional. Motor DC digunakan pada penggunaan khusus dimana diperlukan penyalaan torsi yang tinggi atau percepatan yang tetap untuk kisaran kecepatan yang luas.
Gambar 3 memperlihatkan sebuah motor DC yang memiliki tiga komponen utama:
• Kutub medan. Secara sederhada digambarkan bahwa interaksi dua kutub magnet akan menyebabkan perputaran pada motor DC. Motor DC memiliki kutub medan yang stasioner dan dinamo yang menggerakan bearing pada ruang diantara kutub medan. Motor DC sederhana memiliki dua kutub medan: kutub utara dan kutub selatan. Garis magnetik energi membesar melintasi bukaan diantara kutub-kutub dari utara ke selatan. Untuk motor yang lebih besar atau lebih komplek terdapat satu atau lebih elektromagnet. Elektromagnet menerima listrik dari sumber daya dari luar sebagai penyedia struktur medan.
• Dinamo. Bila arus masuk menuju dinamo, maka arus ini akan menjadi elektromagnet. Dinamo yang berbentuk silinder, dihubungkan ke as penggerak untuk menggerakan beban. Untuk kasus motor DC yang kecil, dinamo berputar dalam medan magnet yang dibentuk oleh kutub-kutub, sampai kutub utara dan selatan magnet berganti lokasi. Jika hal ini terjadi, arusnya berbalik untuk merubah kutub-kutub utara dan selatan dinamo.
• Kommutator. Komponen ini terutama ditemukan dalam motor DC. Kegunaannya adalah untuk membalikan arah arus listrik dalam dinamo. Kommutator juga membantu dalam transmisi arus antara dinamo dan sumber daya.
Gambar 3. Motor DC.
Keuntungan utama motor DC adalah kecepatannya mudah dikendalikan dan tidak mempengaruhi kualitas pasokan daya. Motor DC ini dapat dikendalikan dengan mengatur:
• Tegangan dinamo – meningkatkan tegangan dinamo akan meningkatkan kecepatan.
• Arus medan – menurunkan arus medan akan meningkatkan kecepatan.
Motor DC tersedia dalam banyak ukuran, namun penggunaannya pada umumnya dibatasi untuk beberapa penggunaan berkecepatan rendah, penggunaan daya rendah hingga sedang, seperti peralatan mesin dan rolling mills, sebab sering terjadi masalah dengan perubahan arah arus listrik mekanis pada ukuran yang lebih besar. Juga, motor tersebut dibatasi hanya untuk penggunaan di area yang bersih dan tidak berbahaya sebab resiko percikan api pada sikatnya. Motor DC juga relatif mahal dibanding motor AC.
Hubungan antara kecepatan, flux medan dan tegangan dinamo ditunjukkan dalam persamaan berikut:
Gaya elektromagnetik: E = KΦN
Torsi: T = KΦIa
Dimana:
E =gaya elektromagnetik yang dikembangkan pada terminal dinamo (volt)
Φ = flux medan yang berbanding lurus dengan arus medan
N = kecepatan dalam RPM (putaran per menit)
T = torsi electromagnetik
Ia = arus dinamo
K = konstanta persamaan
Jenis-Jenis Motor DC/Arus Searah
a. Motor DC sumber daya terpisah/ Separately Excited, Jika arus medan dipasok dari sumber terpisah maka disebut motor DC sumber daya terpisah/separately excited.
b. Motor DC sumber daya sendiri/ Self Excited: motor shunt. Pada motor shunt, gulungan medan (medan shunt) disambungkan secara paralel dengan gulungan dinamo (A) seperti diperlihatkan dalam gambar 4. Oleh karena itu total arus dalam jalur merupakan penjumlahan arus medan dan arus dinamo.
Gambar 4. Karakteristik Motor DC Shunt.
Berikut tentang kecepatan motor shunt (E.T.E., 1997):
• Kecepatan pada prakteknya konstan tidak tergantung pada beban (hingga torsi tertentu setelah kecepatannya berkurang, lihat Gambar 4) dan oleh karena itu cocok untuk penggunaan komersial dengan beban awal yang rendah, seperti peralatan mesin.
• Kecepatan dapat dikendalikan dengan cara memasang tahanan dalam susunan seri dengan dinamo (kecepatan berkurang) atau dengan memasang tahanan pada arus medan (kecepatan bertambah).
c. Motor DC daya sendiri: motor seri. Dalam motor seri, gulungan medan (medan shunt) dihubungkan secara seri dengan gulungan dinamo (A) seperti ditunjukkan dalam gambar 5. Oleh karena itu, arus medan sama dengan arus dinamo.
Berikut tentang kecepatan motor seri (Rodwell International Corporation, 1997; L.M. Photonics Ltd, 2002):
• Kecepatan dibatasi pada 5000 RPM.
• Harus dihindarkan menjalankan motor seri tanpa ada beban sebab motor akan mempercepat tanpa terkendali.
Motor-motor seri cocok untuk penggunaan yang memerlukan torque penyalaan awal yang tinggi, seperti derek dan alat pengangkat hoist (lihat Gambar 5).
Gambar 5. Karakteristik Motor DC Seri.
d. Motor DC Kompon/Gabungan.
Motor Kompon DC merupakan gabungan motor seri dan shunt. Pada motor kompon, gulungan medan (medan shunt) dihubungkan secara paralel dan seri dengan gulungan dinamo (A) seperti yang ditunjukkan dalam gambar 6. Sehingga, motor kompon memiliki torque penyalaan awal yang bagus dan kecepatan yang stabil. Makin tinggi persentase penggabungan (yakni persentase gulungan medan yang dihubungkan secara seri), makin tinggi pula torque penyalaan awal yang dapat ditangani oleh motor ini. Contoh, penggabungan 40-50% menjadikan motor ini cocok untuk alat pengangkat hoist dan derek, sedangkan motor kompon yang standar (12%) tidak cocok (myElectrical, 2005).
Gambar 6. Karakteristik Motor DC Kompon.
2. Motor AC/Arus Bolak-Balik
Motor AC/arus bolak-balik menggunakan arus listrik yang membalikkan arahnya secara teratur pada rentang waktu tertentu. Motor listrik AC memiliki dua buah bagian dasar listrik: "stator" dan "rotor" seperti ditunjukkan dalam Gambar 7.
Stator merupakan komponen listrik statis. Rotor merupakan komponen listrik berputar untuk memutar as motor. Keuntungan utama motor DC terhadap motor AC adalah bahwa kecepatan motor AC lebih sulit dikendalikan. Untuk mengatasi kerugian ini, motor AC dapat dilengkapi dengan penggerak frekwensi variabel untuk meningkatkan kendali kecepatan sekaligus menurunkan dayanya. Motor induksi merupakan motor yang paling populer di industri karena kehandalannya dan lebih mudah perawatannya. Motor induksi AC cukup murah (harganya setengah atau kurang dari harga sebuah motor DC) dan juga memberikan rasio daya terhadap berat yang cukup tinggi (sekitar dua kali motor DC).
Jenis-Jenis Motor AC/Arus Bolak-Balik
a. Motor sinkron. Motor sinkron adalah motor AC yang bekerja pada kecepatan tetap pada sistim frekwensi tertentu. Motor ini memerlukan arus searah (DC) untuk pembangkitan daya dan memiliki torque awal yang rendah, dan oleh karena itu motor sinkron cocok untuk penggunaan awal dengan beban rendah, seperti kompresor udara, perubahan frekwensi dan generator motor. Motor sinkron mampu untuk memperbaiki faktor daya sistim, sehingga sering digunakan pada sistim yang menggunakan banyak listrik.
Komponen utama motor sinkron adalah (Gambar 7):
• Rotor. Perbedaan utama antara motor sinkron dengan motor induksi adalah bahwa rotor mesin sinkron berjalan pada kecepatan yang sama dengan perputaran medan magnet. Hal ini memungkinkan sebab medan magnit rotor tidak lagi terinduksi. Rotor memiliki magnet permanen atau arus DC-excited, yang dipaksa untuk mengunci pada posisi tertentu bila dihadapkan dengan medan magnet lainnya.
• Stator. Stator menghasilkan medan magnet berputar yang sebanding dengan frekwensi yang dipasok.
Motor ini berputar pada kecepatan sinkron, yang diberikan oleh persamaan berikut (Parekh, 2003):
Ns = 120 f / P
Dimana:
f = frekwensi dari pasokan frekwensi
P= jumlah kutub
Gambar 7. Motor Sinkron.
b. Motor induksi. Motor induksi merupakan motor yang paling umum digunakan pada berbagai peralatan industri. Popularitasnya karena rancangannya yang sederhana, murah dan mudah didapat, dan dapat langsung disambungkan ke sumber daya AC.
Komponen Motor induksi memiliki dua komponen listrik utama (Gambar 8):
• Rotor. Motor induksi menggunakan dua jenis rotor:
- Rotor kandang tupai terdiri dari batang penghantar tebal yang dilekatkan dalam petak-petak slots paralel. Batang-batang tersebut diberi hubungan pendek pada kedua ujungnya dengan alat cincin hubungan pendek.
- Lingkaran rotor yang memiliki gulungan tiga fase, lapisan ganda dan terdistribusi. Dibuat melingkar sebanyak kutub stator. Tiga fase digulungi kawat pada bagian dalamnya dan ujung yang lainnya dihubungkan ke cincin kecil yang dipasang pada batang as dengan sikat yang menempel padanya.
• Stator. Stator dibuat dari sejumlah stampings dengan slots untuk membawa gulungan tiga fase. Gulungan ini dilingkarkan untuk sejumlah kutub yang tertentu. Gulungan diberi spasi geometri sebesar 120 derajat .
Klasifikasi motor induksi
Motor induksi dapat diklasifikasikan menjadi dua kelompok utama (Parekh, 2003):
• Motor induksi satu fase. Motor ini hanya memiliki satu gulungan stator, beroperasi dengan pasokan daya satu fase, memiliki sebuah rotor kandang tupai, dan memerlukan sebuah alat untuk menghidupkan motornya. Sejauh ini motor ini merupakan jenis motor yang paling umum digunakan dalam peralatan rumah tangga, seperti kipas angin, mesin cuci dan pengering pakaian, dan untuk penggunaan hingga 3 sampai 4 Hp.
• Motor induksi tiga fase. Medan magnet yang berputar dihasilkan oleh pasokan tiga fase yang seimbang. Motor tersebut memiliki kemampuan daya yang tinggi, dapat memiliki kandang tupai atau gulungan rotor (walaupun 90% memiliki rotor kandang tupai); dan penyalaan sendiri. Diperkirakan bahwa sekitar 70% motor di industri menggunakan jenis ini, sebagai contoh, pompa, kompresor, belt conveyor, jaringan listrik , dan grinder. Tersedia dalam ukuran 1/3 hingga ratusan Hp.
Gambar 8. Motor Induksi.
Kecepatan motor induksi
Motor induksi bekerja sebagai berikut, Listrik dipasok ke stator yang akan menghasilkan medan magnet. Medan magnet ini bergerak dengan kecepatan sinkron disekitar rotor. Arus rotor menghasilkan medan magnet kedua, yang berusaha untuk melawan medan magnet stator, yang menyebabkan rotor berputar. Walaupun begitu, didalam prakteknya motor tidak pernah bekerja pada kecepatan sinkron namun pada “kecepatan dasar” yang lebih rendah. Terjadinya perbedaan antara dua kecepatan tersebut disebabkan adanya “slip/geseran” yang meningkat dengan meningkatnya beban. Slip hanya terjadi pada motor induksi. Untuk menghindari slip dapat dipasang sebuah cincin geser/ slip ring, dan motor tersebut dinamakan “motor cincin geser/slip ring motor”.
Persamaan berikut dapat digunakan untuk menghitung persentase slip/geseran(Parekh, 2003):
% Slip = (Ns – Nb)/Ns x 100
Dimana:
Ns = kecepatan sinkron dalam RPM
Nb = kecepatan dasar dalam RPM
Hubungan antara beban, kecepatan dan torsi
Gambar 9. Grafik Torsi vs Kecepatan Motor Induksi.
Gambar 9 menunjukan grafik torsi vs kecepatan motor induksi AC tiga fase dengan arus yang sudah ditetapkan. Bila motor (Parekh, 2003):
• Mulai menyala ternyata terdapat arus nyala awal yang tinggi dan torsi yang rendah (“pull-up torque”).
• Mencapai 80% kecepatan penuh, torsi berada pada tingkat tertinggi (“pull-out torque”) dan arus mulai turun.
• Pada kecepatan penuh, atau kecepatan sinkron, arus torsi dan stator turun ke nol.
Studi Peralatan Pembangkit dan Penggerak Mula
23 Dec 2008, 10:59 am
Gangguan pada Pusat-pusat Listrik secara garis besar dapat dibagi atas 4 kelompok, yaitu :
a. Gangguan pada sirkit listrik generator
b. Gangguan pada mesin penggerak mula
c. Gangguan pada instalasi yang berhubungan dengan lingkungan seperti instalasi air pendingin dan saluran air terbuka pada PLTA.
d. Gangguan pada sirkit kontrol.
Dalam instalasi yang dijaga oleh operator seperti Pusat Listrik dan Gardu Induk ada gangguan yang tidak atau belum dilihat oleh Relai, tapi dilihat oleh operator yang kemudian berinisiatif men-trip-kan atau membuka Pemutus Tenaga (PMT)/circuit breaker demi keselamatan instalasi, maka dalam hal ini operator bertindak sebagai relai. Gangguan pada Sirkit Listrik Generator yang menyebabkan tripnya PMT, pada umumnya disebabkan oleh :
a. Gangguan diluar seksi generator tetapi PMT generator ikut trip sebagai akibat kurang selektifnya relai generator
b. Ada gangguan dalam seksi generator yang disebabkan karena: " Kerusakan generator atau alat bantu generator, " Binatang yang menimbulkan arus hubung singkat" Kontak-kontak listrik yang belum sempurna
c. Ada gangguan dalam sistem eksitasi generator, biasanya menyangkut pengatur tegangan otomatis.
d. Ada gangguan pada sistem arus searah khususnya yang diperlukan untuk mentripkan PMT. Gangguan pada sirkit listrik tersebut di atas berlaku untuk semua macam Pusat Listrik.
Gangguan Pada Mesin Penggerak Generator (prime mover) merupakan gangguan yang paling sering terjadi pada semua Pusat Listrik. Hal-hal yang menyebabkan gangguan mesin penggerak generator secara singkat adalah :
a. Kerusakan pada bagian-bagian yang berputar atau bergeser, seperti bantalan, batang penggerak, katup-katup (khususnya yang jarang bergerak dan pada waktu diperlukan malah macet).
b. Kerusakan pada bagian-bagian dimana terdapat pertemuan antara zat-zat yang berbeda suhunya seperti kondensor PLTU, pemanas udara PLTU. Hal serupa bisa pula terjadi pada alat-alat pendingin di PLTA atau PLTD.
c. Kerusakan pada pengabut yang bertugas mengubah bahan bakar minyak menjadi kabut gas. Pengabut semacam ini terdapat pada PLTU, PLTG dan PLTD dan seringkali merupakan sumber gangguan karena tersumbat.
d. Kebocoran pada perapat dari bagian yang mengandung zat cair atau gas yang bertekanan tinggi. Kebocoran semacam ini dapat menyebabkan gangguan operasi dari Pusat Listrik yang bersangkutan. Gangguan Pada Instalasi Yang Berhubungan Dengan Lingkungan. Pada PLTU gangguan ini misalnya karena air laut yang berfungsi sebagai pendingin mengandung binatang laut dan kotoran yang menyumbat instalasi air pendingin atau menyumbat kondensor.
Pada PLTA sering kali terjadi air sungai banyak mengandung kotoran, sehingga saringan air masuk tersumbat dan mengganggu operasi Pusat Listrik yang bersangkutan. Masalah kotoran yang dibawa sungai dapat menimbulkan gangguan pada PLTD yaitu apabila kotoran tersebut menyumbat instalasi air pendingin. Gangguan Pada Sirkit Kontrol Dalam setiap Pusat LIstrik selalu terdapat sirkit kontrol yang mengatur baik sirkit listrik generator, mesin penggerak generator maupun alat-alat bantu. sirkit kontrol dapat berupa sirkit listrik, sirkit mekanik, sirkit pneumatik ataupun sirkit hidrolik. Dapat pula merupakan kombinasi dari beberapa macam sirkit kontrol. Seringkali gangguan timbul karena adanya bagian dari sirkit kontrol yang tidak berfungsi dengan baik. Sebagai contoh kegagalan start dari unit PLTG sering disebabkan oleh adanya bagian dari sirkit kontrol yang kurang baik kerjanya.
Pengamanan Sistem Tenaga Listrik
Dalam sistem tenaga listrik banyak sekali terjadi gangguan yang dapat merusak peralatan pembangkit listrik. Untuk melindungi peralatan listrik terhadap gangguan yang terjadi dalam sistem diperlukan alat-alat pengaman. Khusus alat pengaman yang berbentuk relai mempunyai 2 fungsi, yaitu :
a. Melindungi peralatan terhadap gangguan yang terjadi dalam sistem, jangan sampai mengalami kerusakan
b. Melokalisir akibat gangguan, jangan sampai meluas dalam sistem.
Untuk memenuhi fungsi butir a. alat pengaman harus bekerja cepat agar pengaruh gangguan dapat segera dihilangkan sehingga pemanasan berlebihan akibat hubung singkat dapat segera dihentikan. Untuk memenuhi fungsi butir b. alat pengaman dalam system harus dapat dikordinasikan satu sama lain, sehingga hanya alat-alat pengaman yang terdekat dengan tempat gangguan saja yang bekerja.
Ditinjau dari letaknya dalam sistem ketenagalistrikan ada 5 kategori pengamanan, yaitu :
a. Pengaman generator
b. Pengaman saluran transmisi
c. Pengaman transformator dalam GI
d. Pengaman sistem distribusi.
e. Pengaman penggerak mula (PLTA,PLTD,PLTP,PLTG,PLTU).
Pengaman Generator
Pengaman Generator sebagai sumber energi listrik dalam sistem ketenagalistrikan, perlu diamankan jangan sampai mengalami kerusakan, karena kerusakan generator akan sangat mengganggu jalannya operasi sistem tenaga listrik. Oleh karenanya generator perlu dilindungi terhadap semua gangguan yang dapat merusak generator.
Pengaman generator secara garis besar terdiri dari :
a. Pengaman terhadap gangguan diluar generator, yaitu gangguan dalam sistem yang dihubungkan dengan generator. Gangguan diluar generator yang belum diamankan adalah gangguan di rel, pengamanan yang dibutuhkan bersifat back-up. Oleh karena itu untuk gangguan di rel yang langsung berhubungan dengan generator, pengamanan yang terpenting adalah relai arus lebih. Untuk generator yang besar perlu ditambah relai arus urutan negatif.
b. Pengamanan terhadap gangguan yang terjadi didalam generator, Gangguan dalam generator secara garis besar ada 5 macam, yaitu : " Hubung singkat antara fasa atau hubung singkat fasa ke tanah, " Suhu tinggi ", “Penguatan hilang", “Hubung singkat dalam sirkit rotor”.
c. Pengamanan terhadap gangguan dalam mesin penggerak yang memerlukan pelepasan PMT generator. Gangguan dalam mesin penggerak ada kalanya memerlukan trip atau membuka secara paksa dari PMT/CB generator, misalnya apabila tekanan minyak terlalu rendah maka mesin penggerak perlu segera dihentikan, karena tekanan minyak yang terlalu rendah dapat menimbulkan kerusakan bantalan. Untuk menghindarkan tetap berputarnya generator sebagai akibat daya balik yang merubah generator menjadi motor, maka PMT generator perlu ditripkan. Begitu pula apabila suhu air pendingin pada mesin PLTD atau PLTU menjadi terlalu tinggi, maka mesin PLTD atau PLTU tersebut perlu segera dihentikan dan PMT generator harus juga di trip-kan. Trip dari PMT generator karena tekanan minyak pelumas terlalu rendah, atau karena suhu air pendingin terlalu tinggi dilakukan oleh relai mekanik.
Pengaman Saluran Transmisi
Saluran transmisi adalah bagian dari sistem ketenaga listrikan yang paling sering mengalami gangguan. Oleh karena itu pengamanan saluran transmisi ini merupakan masalah paling sulit dalam pengamanan sistem tenaga listrik.
Pengaman Transformator
Pengaman transformator terdiri dari:
a. Pengaman terhadap gangguan diluar transformator
b. Pengaman terhadap gangguan di dalam transformator
Untuk pengaman transformator terhadap gangguan luar dipakai relai arus lebih atau relai hubung tanah dan untuk pengaman transformator terhadap gangguan didalam trafo, seperti halnya pada generator dipakai relai differensial. Sedangkan untuk gangguan hubung tanah dipakai Restricted earth fault relay. Disamping itu untuk transformator tegangan tinggi umumnya ada relai Bucholz yang bekerja atas dasar timbulnya gelembung-gelembung gas dari minyak trafo. Transformator distribusi yang daya terpasangnya relatif kecil, sering hanya diamankan dengan sekering lebur atau memakai Load Break Switch.
Pengaman sistem distribusi
Pengaman jaringan distribusi, untuk mengamankan feeder distribusi yang keluar dari GI yang terpenting adalah :
a. Relai arus lebih
b. Relai arus hubung tanah.
Pada kondisi diujung feeder distribusi ada Pusat Listrik, maka relai arus lebih dan relai arus hubung tanah tersebut harus bersifat power directional. Karena jumlah gangguan per km jaringan per tahun pada jaringan tegangan menengah adalah tinggi, maka untuk dapat melokalisir gangguan secepat mungkin sering kali jaringan tegangan menengah dibagi atas beberapa seksi, gangguan tidak akan merembet pada seksi didepannya. Pengaman Penggerak Mula Peralatan pengaman untuk mesin penggerak mula (PLTD,PLTA,PLTG,PLTU, dll) berbeda antara satu dengan yang lain.
Pengujian Peralatan Listrik
Oleh karena banyaknya variasi, dan masih berkaitan dengan pengujian peralatan listrik, maka Komisioning Pusat Listrik sengaja tidak dibahas disini. Komisioning Pusat Listrik Sebelum Pusat-pusat Listrik dioperasikan masuk ke dalam Jaringan Sistem Tenaga Listrik, peralatan pengaman yang dipasang perlu di uji untuk membuktikan telah sesuai dengan perencanaannya. Pada masa-masa pengujian peralatan pengaman Unit Pembangkit Listrik yang baru, dilakukan juga uji unjuk kerja Unit Pembangkit Listrik dan uji unjuk kerja alat-alat bantunya. Serangkaian uji-uji dari uji peralatan pengaman Pusat Listrik sampai uji unjuk kerja Unit Pembangkit Tenaga Listrik biasa disebut Komisioning. Jadi jelas bahwa Komisioning Pusat Listrik merupakan inti daripada Keamanan Peralatan Ketenagalistrikan.
Seperti sudah sering dilaksanakan di PT PLN (Persero), Komisioning Pusat Listrik sudah dijadikan syarat kelayakan operasi unit Pembangkit Listrik yang baru, untuk memasuki jaringan Sistem Tenaga Listrik. Untuk dapat dinyatakan layak, operasi Unit Pembangkit Listrik yang baru setelah di uji hasilnya harus memenuhi syarat-syarat/kriteria tertentu.
Kriteria Penilaian Bahan rujukan yang dipergunakan dalam penilaian hasil komisioning suatu Pusat Listrik baru adalah sebagai berikut :
a. Ketentuan-ketentuan yang dicantumkan di dalam kontrak
b. Memiliki sertifikat pengujian pabrik
c. Standar SNI, IEC, ASME, ISO, ASTM, atau standar lain yang disepakati bersama antara pemilik Unit Pembangkit dengan kontraktor.
d. Ketentuan-ketentuan dari pabrik pembuatnya atau data / petunjuk perlengkapan / komponen / peralatan / instalasi sesuai tujuannya.
e. Gambar desain dan gambar pemasangannya
f. Ketentuan-ketentuan lain yang mendukung untuk pengoperasian
g. Pengaman terhadap lingkungan/manusia
h. Fasilitas kominikasi,setelan relai,standing operation prosedur dan operator.
i. Kesepakatan bersama seluruh pihak terkait.
Tahapan Komisioning-Komisioning Unit Pembangkit Listrik baru dilaksanakan melalui tahapan sebagai berikut :
a. Pengujian individual peralatan, yaitu tahap pengujian karakteristik untuk kerja dari masing-masing peralatan yang dapat dirujuk dari SPLN, IEC, ASME, ISO atau standar lain yang sesuai dengan pengalaman.
b. Pengujian subsistem, yaitu tahap pengujian untuk mengetahui fungsi kerja dari subsistem yang dapat dirujuk dari SPLN,IEC,ASME,ISO tentang komisioning atau uji siap guna atau bila tidak ada dirujuk dari standar lain yang dianggap sesuai dengan pengalaman.
c. Pengujian sistem, yaitu tahap pengujian untuk mengetahui fungsi kerja sistem-sistem di pembangkit, yang prosedurnya dapat dirujuk dari SPLN,IEC,ASME,ISO tentang komisioning atau uji siap guna atau bila tidak ada dirujuk dari standar lain yang dianggap sesuai dengan pengalaman.
d. Pengujian unit, yaitu tahap pengujian untuk mengetahui unjuk kerja Pusat Listrik secara keseluruhan, yang prosedurnya dapat dirujuk dari SPLN,IEC, ASME, ISO tentang komisioning atau uji siap guna atau bila tidak ada dirujuk dari standar lain yang dianggap sesuai dengan pengalaman.
Forum Dunia Listrik
23 Dec 2008, 3:10 am
Melalui Postingan ini, saya ingin memperkenalkan "Forum Dunia Listrik" dengan alamat URL "http://dunialistrik.21.forumer.com" yang merupakan fitur terbaru dari situs ini.
Anda dapat berdisuksi, berbagi, mengeluarkan opini dan ide-ide cemerlang anda di "Forum Dunia Listrik".
Semoga Forum itu dapat membentuk suatu komunitas untuk mencerdaskan dan mencerahkan anak bangsa, membawa manfaat bagi kita semua.
Terima kasih atas dukungan dan rasa berbagi anda untuk memajukan "Forum Dunia Listrik"
HaGe,
*) Sebelum dapat bergabung dalam diskusi di forum dunia listrik, anda diharuskan untuk mendaftar / registrasi terlebih dahulu...Silahkan untuk melakukan registrasi disini: "Registrasi Forum Dunia Listrik"
http://dunia-listrik.blogspot.com
http://dunialistrik.21.forumer.com
https://www.facebook.com/hanif.guntoro
Sistem Distribusi Tenaga Listrik
21 Dec 2008, 11:05 pm
Sistem Distribusi merupakan bagian dari sistem tenaga listrik. Sistem distribusi ini berguna untuk menyalurkan tenaga listrik dari sumber daya listrik besar (Bulk Power Source) sampai ke konsumen, seperti dijelaskan pada artikel sebelumnya di sini.
Jadi fungsi distribusi tenaga listrik adalah:
1) pembagian atau penyaluran tenaga listrik ke beberapa tempat (pelanggan
2) merupakan sub sistem tenaga listrik yang langsung berhubungan dengan pelanggan, karena catu daya pada pusat-pusat beban (pelanggan) dilayani langsung melalui jaringan distribusi.
Tenaga listrik yang dihasilkan oleh pembangkit listrik besar dengan tegangan dari 11 kV sampai 24 kV dinaikan tegangannya oleh gardu induk dengan transformator penaik tegangan menjadi 70 kV ,154kV, 220kV atau 500kV kemudian disalurkan melalui saluran transmisi. Tujuan menaikkan tegangan ialah untuk memperkecil kerugian daya listrik pada saluran transmisi, dimana dalam hal ini kerugian daya adalah sebanding dengan kuadrat arus yang mengalir (I kwadrat R). Dengan daya yang sama bila nilai tegangannya diperbesar, maka arus yang mengalir semakin kecil sehingga kerugian daya juga akan kecil pula.
Dari saluran transmisi, tegangan diturunkan lagi menjadi 20 kV dengan transformator penurun tegangan pada gardu induk distribusi, kemudian dengan sistem tegangan tersebut penyaluran tenaga listrik dilakukan oleh saluran distribusi primer. Dari saluran distribusi primer inilah gardu-gardu distribusi mengambil tegangan untuk diturunkan tegangannya dengan trafo distribusi menjadi sistem tegangan rendah, yaitu 220/380 Volt. Selanjutnya disalurkan oleh saluran distribusi sekunder ke konsumen-konsumen. Dengan ini jelas bahwa sistem distribusi merupakan bagian yang penting dalam sistem tenaga listrik secara keseluruhan.
Pada sistem penyaluran daya jarak jauh, selalu digunakan tegangan setinggi mungkin, dengan menggunakan trafo-trafo step-up. Nilai tegangan yang sangat tinggi ini (HV,UHV,EHV) menimbulkan beberapa konsekuensi antara lain: berbahaya bagi lingkungan dan mahalnya harga perlengkapan-perlengkapannya, selain menjadi tidak cocok dengan nilai tegangan yang dibutuhkan pada sisi beban. Maka, pada daerah-daerah pusat beban tegangan saluran yang tinggi ini diturunkan kembali dengan menggunakan trafo-trafo step-down. Akibatnya, bila ditinjau nilai tegangannya, maka mulai dari titik sumber hingga di titik beban, terdapat bagian-bagian saluran yang memiliki nilai tegangan berbeda-beda.
Pengelompokan Jaringan Distribusi Tenaga Listrik
Gambar 1. Konfigurasi Sistem Tenaga Listrik.
Untuk kemudahan dan penyederhanaan, lalu diadakan pembagian serta pembatasan-pembatasan seperti pada Gambar diatas:
Daerah I : Bagian pembangkitan (Generation)
Daerah II : Bagian penyaluran (Transmission) , bertegangan tinggi (HV,UHV,EHV)
Daerah III : Bagian Distribusi Primer, bertegangan menengah (6 atau 20kV).
Daerah IV : (Di dalam bangunan pada beban/konsumen), Instalasi, bertegangan rendah.
Berdasarkan pembatasan-pembatasan tersebut, maka diketahui bahwa porsi materi Sistem Distribusi adalah Daerah III dan IV, yang pada dasarnya dapat dikelasifikasikan menurut beberapa cara, bergantung dari segi apa klasifikasi itu dibuat. Dengan demikian ruang lingkup Jaringan Distribusi adalah:
a. SUTM, terdiri dari : Tiang dan peralatan kelengkapannya, konduktor dan peralatan perlengkapannya, serta peralatan pengaman dan pemutus.
b. SKTM, terdiri dari : Kabel tanah, indoor dan outdoor termination dan lain-lain.
c. Gardu trafo, terdiri dari : Transformator, tiang, pondasi tiang, rangka tempat trafo, LV panel, pipa-pipa pelindung, Arrester, kabel-kabel, transformer band, peralatan grounding,dan lain-lain.
d. SUTR dan SKTR, terdiri dari: sama dengan perlengkapan/material pada SUTM dan SKTM. Yang membedakan hanya dimensinya.
Klasifikasi Saluran Distribusi Tenaga Listrik
Secara umum, saluran tenaga Listrik atau saluran distribusi dapat diklasifikasikan sebagai berikut:
1. Menurut nilai tegangannya:
a. Saluran distribusi Primer, Terletak pada sisi primer trafo distribusi, yaitu antara titik Sekunder trafo substation (Gardu Induk) dengan titik primer trafo distribusi. Saluran ini bertegangan menengah 20 kV. Jaringan listrik 70 kV atau 150 kV, jika langsung melayani pelanggan, bisa disebut jaringan distribusi.
b. Saluran Distribusi Sekunder, Terletak pada sisi sekunder trafo distribusi, yaitu antara titik sekunder dengan titik cabang menuju beban (Lihat Gambar 2-2)
2. Menurut bentuk tegangannya:
a. Saluran Distribusi DC (Direct Current) menggunakan sistem tegangan searah.
b. Saluran Distribusi AC (Alternating Current) menggunakan sistem tegangan bolak-balik.
3. Menurut jenis/tipe konduktornya:
a. Saluran udara, dipasang pada udara terbuka dengan bantuan penyangga (tiang) dan perlengkapannya, dan dibedakan atas:
- Saluran kawat udara, bila konduktornya telanjang, tanpa isolasi pembungkus.
- Saluran kabel udara, bila konduktornya terbungkus isolasi.
b. Saluran Bawah Tanah, dipasang di dalam tanah, dengan menggunakan kabel tanah (ground cable).
c. Saluran Bawah Laut, dipasang di dasar laut dengan menggunakan kabel laut (submarine cable)
4. Menurut susunan (konfigurasi) salurannya:
a. Saluran Konfigurasi horizontal, bila saluran fasa terhadap fasa yang lain/terhadap netral, atau saluran positip terhadap negatip (pada sistem DC) membentuk garis horisontal.
b. Saluran Konfigurasi Vertikal, bila saluran-saluran tersebut membentuk garis vertikal .
c. Saluran konfigurasi Delta, bila kedudukan saluran satu sama lain membentuk suatu segitiga (delta).
5. Menurut Susunan Rangkaiannya
Dari uraian diatas telah disinggung bahwa sistem distribusi di bedakan menjadi dua yaitu sistem distribusi primer dan sistem distribusi sekunder.
a. Jaringan Sistem Distribusi Primer,
Sistem distribusi primer digunakan untuk menyalurkan tenaga listrik dari gardu induk distribusi ke pusat-pusat beban. Sistem ini dapat menggunakan saluran udara, kabel udara, maupun kabel tanah sesuai dengan tingkat keandalan yang diinginkan dan kondisi serta situasi lingkungan. Saluran distribusi ini direntangkan sepanjang daerah yang akan di suplai tenaga listrik sampai ke pusat beban.
Terdapat bermacam-macam bentuk rangkaian jaringan distribusi primer, yaitu:
- Jaringan Distribusi Radial, dengan model: Radial tipe pohon, Radial dengan tie dan switch pemisah, Radial dengan pusat beban dan Radial dengan pembagian phase area.
- Jaringan distribusi ring (loop), dengan model: Bentuk open loop dan bentuk Close loop.
- Jaringan distribusi Jaring-jaring (NET)
- Jaringan distribusi spindle
- Saluran Radial Interkoneksi
b. Jaringan Sistem Distribusi Sekunder,
Sistem distribusi sekunder digunakan untuk menyalurkan tenaga listrik dari gardu distribusi ke beban-beban yang ada di konsumen. Pada sistem distribusi sekunder bentuk saluran yang paling banyak digunakan ialah sistem radial. Sistem ini dapat menggunakan kabel yang berisolasi maupun konduktor tanpa isolasi. Sistem ini biasanya disebut sistem tegangan rendah yang langsung akan dihubungkan kepada konsumen/pemakai tenaga listrik dengan melalui peralatan-peralatan sbb:
- Papan pembagi pada trafo distribusi,
- Hantaran tegangan rendah (saluran distribusi sekunder).
- Saluran Layanan Pelanggan (SLP) (ke konsumen/pemakai)
- Alat Pembatas dan pengukur daya (kWh meter) serta fuse atau pengaman pada pelanggan.
gambar 2. Komponen Sistem Distribusi
Tegangan Sistem Distribusi Sekunder
Ada bermacam-macam sistem tegangan distribusi sekunder menurut standar; (1) EEI : Edison Electric Institut, (2) NEMA (National Electrical Manufactures Association). Pada dasarnya tidak berbeda dengan sistem distribusi DC, faktor utama yang perlu diperhatikan adalah besar tegangan yang diterima pada titik beban mendekati nilai nominal, sehingga peralatan/beban dapat dioperasikan secara optimal. Ditinjau dari cara pengawatannya, saluran distribusi AC dibedakan atas beberapa macam tipe dan cara pengawatan, ini bergantung pula pada jumlah fasanya, yaitu:
1. Sistem satu fasa dua kawat 120 Volt
2. Sistem satu fasa tiga kawat 120/240 Volt
3. Sistem tiga fasa empat kawat 120/208 Volt
4. Sistem tiga fasa empat kawat 120/240 Volt
5. Sistem tiga fasa tiga kawat 240 Volt
6. Sistem tiga fasa tiga kawat 480 Volt
7. Sistem tiga fasa empat kawat 240/416 Volt
8. Sistem tiga fasa empat kawat 265/460 Volt
9. Sistem tiga fasa empat kawat 220/380 Volt
Di Indonesia dalam hal ini PT. PLN menggunakan sistem tegangan 220/380 Volt. Sedang pemakai listrik yang tidak menggunakan tenaga listrik dari PT. PLN, menggunakan salah satu sistem diatas sesuai dengan standar yang ada. Pemakai listrik yang dimaksud umumnya mereka bergantung kepada negara pemberi pinjaman atau dalam rangka kerja sama, dimana semua peralatan listrik mulai dari pembangkit (generator set) hingga peralatan kerja (motor-motor listrik) di suplai dari negara pemberi pinjaman/kerja sama tersebut. Sebagai anggota, IEC (International Electrotechnical Comission), Indonesia telah mulai menyesuaikan sistem tegangan menjadi 220/380 Volt saja, karena IEC sejak tahun 1967 sudah tidak mencantumkan lagi tegangan 127 Volt. (IEC Standard Voltage pada Publikasi nomor 38 tahun 1967 halaman 7 seri 1 tabel 1).
Diagram rangkaian sisi sekunder trafo distribusi terdiri dari:
1. Sistem distribusi satu fasa dengan dua kawat, Tipe ini merupakan bentuk dasar yang paling sederhana, biasanya digunakan untuk melayani penyalur daya berkapasitas kecil dengan jarak pendek, yaitu daerah perumahan dan pedesaan.
2. Sistem distribusi satu fasa dengan tiga kawat, Pada tipe ini, prinsipnya sama dengan sistem distribusi DC dengan tiga kawat, yang dalam hal ini terdapat dua alternatif besar tegangan. Sebagai saluran “netral” disini dihubungkan pada tengah belitan (center-tap) sisi sekunder trafo, dan diketanahkan, untuk tujuan pengamanan personil. Tipe ini untuk melayani penyalur daya berkapasitas kecil dengan jarak pendek, yaitu daerah perumahan dan pedesaan.
3. Sistem distribusi tiga fasa empat kawat tegangan 120/240 Volt, Tipe ini untuk melayani penyalur daya berkapasitas sedang dengan jarak pendek, yaitu daerah perumahan pedesaan dan perdagangan ringan, dimana terdapat dengan beban 3 fasa.
4. Sistem distribusi tiga fasa empat kawat tegangan 120/208 Volt.
5. Sistem distribusi tiga fasa dengan tiga kawat, Tipe ini banyak dikembangkan secara ekstensif. Dalam hal ini rangkaian tiga fasa sisi sekunder trafo dapat diperoleh dalam bentuk rangkaian delta (segitiga) ataupun rangkaian wye (star/bintang). Diperoleh dua alternatif besar tegangan, yang dalam pelaksanaannya perlu diperhatikan adanya pembagian seimbang antara ketiga fasanya. Untuk rangkaian delta tegangannya bervariasi yaitu 240 Volt, dan 480 Volt. Tipe ini dipakai untuk melayani beban-beban industri atau perdagangan.
6. Sistem distribusi tiga fasa dengan empat kawat, Pada tipe ini, sisi sekunder (output) trafo distribusi terhubung star,dimana saluran netral diambil dari titik bintangnya. Seperti halnya padasistem tiga fasa yang lain, di sini perlu diperhatikan keseimbangan beban antara ketiga fasanya, dan disini terdapat dua alternatif besar tegangan.
Download Electrical Science Handbook - Gratis
21 Dec 2008, 4:23 pm
ELectrical Science Handbook ini dikeluarkan oleh U.S Departement of Energy, Disajikan dalam bahasa Inggris dan terdiri dari 4 volume.
Silahkan Download Handbook tersebut disini: "forum dunia listrik/download".
Ukuran filenya adalah sebesar:
1. Volume 1 - 4.257 kB
2. Volume 2 - 3.319 kB
3. Volume 3 - 2.235 kB
4. Volume 4 - 4.802 kB
Daftar isi untuk masing-masing volume adalah:
Volume 1 of 4
Module 1 - Basic Electrical Theory
This module describes basic electrical concepts and introduces electrical
terminology.
Module 2 - Basic DC Theory
This module describes the basic concepts of direct current (DC) electrical circuitsmand discusses the associated terminology.
Volume 2 of 4
Module 3 - DC Circuits
This module introduces the rules associated with the reactive components of inductance and capacitance and how they affect DC circuits.
Module 4 - Batteries
This module introduces batteries and describes the types of cells used, circuit arrangements, and associated hazards.
Module 5 - DC Generators
This module describes the types of DC generators and their application in terms of voltage production and load characteristics.
Module 6 - DC Motors
This module describes the types of DC motors and includes discussions of speed
control, applications, and load characteristics.
Volume 3 of 4
Module 7 - Basic AC Theory
This module describes the basic concepts of alternating current (AC) electrical
circuits and discusses the associated terminology.
Module 8 - AC Reactive Components
This module describes inductance and capacitance and their effects on AC
circuits.
Module 9 - AC Power
This module presents power calculations for single-phase and three-phase AC
circuits and includes the power triangle concept.
Module 10 - AC Generators
This module describes the operating characteristics of AC generators and
includes terminology, methods of voltage production, and methods of paralleling
AC generation sources.
Module 11 - Voltage Regulators
This module describes the basic operation and application of voltage regulators.
Volume 4 of 4
Module 12 - AC Motors
This module explains the theory of operation of AC motors and discusses the
various types of AC motors and their application.
Module 13 - Transformers
This module introduces transformer theory and includes the types of
transformers, voltage/current relationships, and application.
Module 14 - Test Instruments and Measuring Devices
This module describes electrical measuring and test equipment and includes the
parameters measured and the principles of operation of common instruments.
Module 15 - Electrical Distribution Systems
This module describes basic electrical distribution systems and includes
characteristics of system design to ensure personnel and equipment safety.
PUIL 2000 (Persyaratan Umum Instalasi Listrik)
20 Dec 2008, 5:37 pm
Sejarah Singkat PUIL
Peraturan instalasi listrik yang pertama kali digunakan sebagai pedoman beberapa instansi yang berkaitan dengan instalasi listrik adalah AVE (Algemene Voorschriften voor Electrische Sterkstroom Instalaties) yang diterbitkan sebagai Norma N 2004 oleh Dewan Normalisasi Pemerintah Hindia Belanda. Kemudian AVE N 2004 ini diterjemahkan ke dalam bahasa Indonesia dan diterbitkan pada tahun 1964 sebagai Norma Indonesia NI6 yang kemudian dikenal sebagai Peraturan Umum Instalasi Listrik disingkat PUIL 1964, yang merupakan penerbitan pertama dan PUIL 1977 dan PUIL 1987 adalah penerbitan PUIL yang kedua dan ketiga yang merupakan hasil penyempurnaan atau revisi dari PUIL sebelumnya, maka PUIL 2000 ini merupakan terbitan ke 4.
Jika dalam penerbitan PUIL 1964, 1977 dan 1987 nama buku ini adalah Peraturan Umum Instalasi Listrik, maka pada penerbitan sekarang tahun 2000, namanya menjadi Persyaratan Umum Instalasi Listrik dengan tetap mempertahankan singkatannya yang sama yaitu PUIL.
Penggantian dari kata “Peraturan” menjadi “Persyaratan” dianggap lebih tepat karena pada perkataan “peraturan” terkait pengertian adanya kewajiban untuk mematuhi ketentuannya dan sangsinya. Sebagaimana diketahui sejak AVE sampai dengan PUIL 1987 pengertian kewajiban mematuhi ketentuan dan sangsinya tidak diberlakukan sebab isinya selain mengandung hal-hal yang dapat dijadikan peraturan juga mengandung rekomendasi ataupun ketentuan atau persyaratan teknis yang dapat dijadikan pedoman dalam pelaksanaan pekerjaan instalasi listrik.
Sejak dilakukannya penyempurnaan PUIL 1964, publikasi atau terbitan standar IEC (International Electrotechnical Commission) khususnya IEC 60364 menjadi salah satu acuan utama disamping standar internasional lainnya. Juga dalam terbitan PUIL 2000, usaha untuk lebih mengacu IEC ke dalam PUIL terus dilakukan, walaupun demikian dari segi kemanfaatan atau kesesuaian dengan keadaan di Indonesia beberapa ketentuan mengacu pada standar dari NEC (National Electric Code), VDE (Verband Deutscher Elektrotechniker) dan SAA (Standards Association Australia).
PUIL 2000 merupakan hasil revisi dari PUIL 1987, yang dilaksanakan oleh Panitia Revisi PUIL 1987 yang ditetapkan oleh Menteri Pertambangan dan Energi dalam Surat Keputusan Menteri No:24-12/40/600.3/1999, tertanggal 30 April 1999 dan No:51-12/40/600.3/1999, tertanggal 20 Agustus 1999. Anggota Panitia Revisi PUIL tersebut terdiri dari wakil dari berbagai Departemen seperti DEPTAMBEN, DEPKES, DEPNAKER, DEPERINDAG, BSN, PT PLN, PT Pertamina, YUPTL, APPI, AKLI, INKINDO, APKABEL, APITINDO, MKI, HAEI, Perguruan Tinggi ITB, ITI, ISTN, UNTAG, STTY-PLN, PT Schneider Indonesia dan pihak pihak lain yang terkait.
Bagian 1 dan Bagian 2 tentang Pendahuluan dan Persyaratan dasar merupakan padanan dari IEC 364-1 Part 1 dan Part 2 tentang Scope, Object Fundamental Principles and Definitions.
Bagian 3 tentang Proteksi untuk keselamatan banyak mengacu pada IEC 60364 Part 4 tentang Protection for safety. Bahkan istilah yang berkaitan dengan tindakan proteksi seperti SELV yang bahasa Indonesianya adalah tegangan extra rendah pengaman digunakan sebagai istilah baku, demikian pula istilah PELV dan FELV. PELV adalah istilah SELV yang dibumikan sedangkan FELV adalah sama dengan tegangan extra rendah fungsional. Sistem kode untuk menunjukan tingkat proteksi yang diberikan oleh selungkup dari sentuh langsung ke bagian yang berbahaya, seluruhnya diambil dari IEC dengan kode IP (International Protection). Demikian pula halnya dengan pengkodean jenis sistem pembumian. Kode TN mengganti kode PNP dalam PUIL 1987, demikian juga kode TT untuk kode PP dan kode IT untuk kode HP.
Bagian 4 tentang Perancangan instalasi listrik, dalam IEC 60364 Part 3 yaitu Assessment of General Characteristics, tetapi isinya banyak mengutip dari SAA Wiring Rules dalam section General Arrangement tentang perhitungan kebutuhan maksimum dan penentuan jumlah titik sambung pada sirkit akhir.
Bagian 5 tentang Perlengkapan Listrik mengacu pada IEC 60364 Part 5: Selection and erection of electrical equipment dan standar NEC.
Bagian 6 tentang Perlengkapan hubung bagi dan kendali (PHB) serta komponennya merupakan pengembangan Bab 6 PUIL 1987 dengan ditambah unsur unsur dari NEC.
Bagian 7 tentang Penghantar dan pemasangannya tidak banyak berubah dari Bab 7 PUIL 1987. Perubahan yang ada mengacu pada IEC misalnya cara penulisan kelas tegangan dari penghantar. Ketentuan dalam Bagian 7 ini banyak mengutip dari standar VDE. Dan hal hal yang berkaitan dengan tegangan tinggi dihapus.
Bagian 8 tentang Ketentuan untuk berbagai ruang dan instalasi khusus merupakan pengembangan dari Bab 8 PUIL 1987. Dalam PUIL 2000 dimasukkan pula klarifikasi zona yang diambil dari IEC, yang berpengaruh pada pemilihan dari perlengkapan listrik dan cara pemasangannya di berbagai ruang khusus. Ketentuan dalam Bagian 8 ini merupakan bagian dari IEC 60364 Part 7, Requirements for special installations or locations.
Bagian 9 meliputi Pengusahaan instalasi listrik. Pengusahaan dimaksudkan sebagai perancangan, pembangunan, pemasangan, pelayanan, pemeliharaan, pemeriksaan dan pengujian instalasi listrik serta proteksinya. Di IEC 60364, pemeriksaan dan pengujian awal instalasi listrik dibahas dalam Part 6: Verification. PUIL 2000 berlaku untuk instalasi listrik dalam bangunan dan sekitarnya untuk tegangan rendah sampai 1000 V a.b dan 1500 V a.s, dan gardu transformator distribusi tegangan menengah sampai dengan 35 kV. Ketentuan tentang transformator distribusi tegangan menengah mengacu dari NEC 1999.
Pembagian dalam sembilan bagian dengan judulnya pada dasarnya sama dengan bagian yang sama pada PUIL 1987. PUIL 2000 tidak menyebut pembagiannya dalam Pasal, Subpasal, Ayat atau Subayat. Pembedaan tingkatnya dapat dilihat dari sistim penomorannya dengan digit. Contohnya Bagian 4, dibagi dalam 4.1; 4.2; dan seterusnya, sedangkan 4.2 dibagi dalam 4.2.1 sampai dengan 4.2.9 dibagi lagi dalam 4.2.9.1 sampai dengan 4.2.9.4. Jadi untuk menunjuk kepada suatu ketentuan, cukup dengan menuliskan nomor dengan jumlah digitnya.
Seperti halnya pada PUIL 1987, PUIL 2000 dilengkapi pula dengan indeks dan lampiran lampiran lainnya pada akhir buku. Lampiran mengenai pertolongan pertama pada korban kejut listrik yang dilakukan dengan pemberian pernapasan bantuan, diambilkan dari standar SAA, berbeda dengan PUIL 1987.
Untuk menampung perkembangan di bidang instalasi listrik misalnya karena adanya ketentuan baru dalam IEC yang dipandang penting untuk dimasukkan dalam PUIL, atau karena adanya saran, tanggapan dari masyarakat pengguna PUIL, maka dikandung maksud bila dipandang perlu akan menerbitkan amandemen pada PUIL 2000. Untuk menangani hal hal tersebut telah dibentuk Panitia Tetap PUIL. Panitia Tetap PUIL dapat diminta pendapatnya jika terdapat ketidakjelasan dalam memahami dan menerapkan ketentuan PUIL 2000. Untuk itu permintaan penjelasan dapat ditujukan kepada Panitia Tetap PUIL.
PUIL 2000 ini diharapkan dapat memenuhi keperluan pada ahli dan teknisi dalam melaksanakan tugasnya sebagai perancang, pelaksana, pemilik instalasi listrik dan para inspektor instalasi listrik. Meskipun telah diusahakan sebaik-baiknya, panitia revisi merasa bahwa dalam persyaratan ini mungkin masih terdapat kekurangannya. Tanggapan dan saran untuk perbaikan persyaratan ini sangat diharapkan.
PUIL 2000 ini tidak mungkin terwujud tanpa kerja keras dari seluruh anggota Panitia Revisi PUIL 1987, dan pihak pihak terkait lainnya yang telah memberikan berbagai macam bantuan baik dalam bentuk tenaga, pikiran, sarana maupaun dana sehingga PUIL 2000 dapat diterbitkan dalam bentuknya yang sekarang. Atas segala bantuan tersebut Panitia Revisi PUIL mengucapkan terima kasih sebesar besarnya.
Jakarta, Desember 2000
Panitia Revisi PUIL
Silahkan download PUIL 2000, di "Forum Dunia Listrik/Download/PUIL2000"
semoga bermanfaat...!
Fase Listrik
19 Dec 2008, 3:24 pm
Terdapat satu karakteristik utama dari pasokan listrik arus bolak-balik atau AC yang memerlukan penjelasan, yaitu: “fase”. Pada dasarnya pasokan listrik AC dibagi kedalam sirkuit satu fase dan tiga fase. Sirkuit AC satu fase memiliki dua buah kawat yang dihubungkan ke sumber listrik. Tidak seperti sirkuit DC yang arah arus listrik nya tidak berubah, maka dalam sirkuit AC arah arus berubah berkali-kali tiap detiknya tergantung pada frekuensi pasokan. Listrik 220 volt (V) yang dipasok ke rumah kita merupakan listrik AC satu fase dan memiliki dua buah kawat: ‘ aktif’ dan ‘ netral’ .
Sistim 3 fase memiliki 3 bentuk gelombang (biasanya membawa daya) yaitu 2/3 p radian (120 derajat, 1/3 siklus) untuk waktu tertentu.
Gambar 1. Sistem 3 fase
Gambar 1 menunjukan sistim satu siklus tiga fase, dari 0 hingga 360 derajat (2 p radians), sepanjang aksis waktu. Garis yang diplotkan menunjukan keragaman tegangan sesaat (atau arus) dalam waktu. Siklus ini akan berulang 50 atau 60 kali per detiknya, tergantung pada frekuensi sistem dayanya. Warna garis menyatakan kode pewarnaan Amerika untuk sistem tiga fase: hitam =VL1, merah=VL2 dan biru=VL3.
Sistem pasokan tiga fase selanjutnya dinyatakan oleh hubungan bintang dan delta seperti ditunjukkan dalam Gambar 2 dan 3.
gambar 2. Hubungan Bintang.
Gambar 3. Hubungan Delta.
FORMULA LISTRIK
Tabel dibawah memuat daftar formula/ rumus paling penting untuk sistim listrik.
keterangan: klik gambar-gambar diatas untuk melihat lebih jelas, karena alasan kapasitas agar tidak membebani blog ini, maka ukuran gambar ditampilkan kecil.
harap maklum dan terima kasih atas kunjungan anda.
Instalasi Penerangan: Teori Dasar Pencahayaan
17 Dec 2008, 8:42 pm
Sejak dimulainya peradaban, manusia menciptakan cahaya hanya dari api, walaupun lebih banyak sumber panasnya daripada cahaya yang dihasilkan. Di abad ke 21 ini kita masih menggunakan prinsip yang sama dalam menghasilkan panas dan cahaya, salahsatunya adalah melalui lampu pijar.
Hanya dalam beberapa dekade terakhir produk-produk penerangan menjadi lebih canggih dan beraneka ragam. Perkiraan menunjukan bahwa pemakaian energi oleh penerangan adalah 20 - 45% untuk pemakaian energi total oleh bangunan komersial dan sekitar 3 - 10% untuk pemakaian energi total oleh industri.
Hampir kebanyakan pengguna energi komersial dan industri peduli penghematan energi dalam sistim penerangan. Seringkali, penghematan energy yang cukup berarti dapat didapatkan dengan investasi yang minim dan masuk akal. Mengganti lampu uap merkuri atau sumber lampu pijar dengan logam halida atau sodium bertekanan tinggi, sehingga akan menghasilkan pengurangan biaya energi dan meningkatkan jarak penglihatan. Memasang dan menggunakan kontrol foto, pengaturan waktu penerangan, dan sistim manajemen energi juga dapat memperoleh penghematan yang luar biasa. Walau begitu, dalam beberapa kasus mungkin perlu mempertimbangkan modifikasi rancangan penerangan untuk mendapatkan penghematan energi yang dikehendaki. Penting untuk dimengerti bahwa lampu-lampu yang efisien, belum tentu merupakan sistim penerangan yang efisien.
Teori Dasar Mengenai Cahaya
Cahaya hanya merupakan satu bagian dari berbagai jenis gelombang elektromagnetis yang terbang ke angkasa. Gelombang tersebut memiliki panjang dan frekuensi tertentu, yang nilainya dibedakan dari energi cahaya lainnya dalam spektrum elektromagnetisnya.
Cahaya dipancarkan dari suatu benda dengan fenomena sebagai berikut:
• Pijar, benda padat dan cair memancarkan radiasi yang dapat dilihat bila dipanaskan sampai suhu tertentu. Intensitas meningkat dan penampilan menjadi semakin putih jika suhu naik.
• Muatan Listrik, jika arus listrik dilewatkan melalui gas,maka atom dan molekulnya akan memancarkan radiasi, dimana spektrumnya merupakan karakteristik dari elemen yang ada.
• Electro Luminescence, Cahaya dihasilkan jika arus listrik dilewatkan melalui padatan tertentu seperti semikonduktor atau bahan yang mengandung fosfor.
• Photo luminescence, radiasi pada salahsatu panjang gelombang diserap, biasanya oleh suatu padatan dan dipancarkan kembali pada berbagai panjang gelombang. Bila radiasi yang dipancarkan kembali tersebut merupakan fenomena yang dapat terlihat, maka radiasi tersebut disebut fluorescence atau phosphorescence.
Cahaya nampak, seperti yang dapat dilihat pada spektrum elektromagnetik, diberikan dalam Gambar 1, menyatakan gelombang yang sempit diantara cahaya ultraviolet (UV) dan energi inframerah (panas). Gelombang cahaya tersebut mampu merangsang retina mata, yang menghasilkan sensasi penglihatan yang disebut pandangan. Oleh karena itu, penglihatan memerlukan mata yang berfungsi dan cahaya yang nampak.
Gambar 1. Radiasi yang Tampak
Definisi dan Istilah yang Umum Digunakan
• Lumen: Satuan flux cahaya; flux dipancarkan didalam satuan unit sudut padatan oleh suatu sumber dengan intensitas cahaya yang seragam satu candela. Satu lux adalah satu lumen per meter persegi. Lumen (lm) adalah kesetaraan fotometrik dari watt, yang memadukan respon mata “pengamat standar”. 1 watt = 683 lumens pada panjang gelombang 555 nm.
• Efficacy Beban Terpasang: Merupakan iluminasi/terang rata-rata yang dicapai pada suatu bidang kerja yang datar per watt pada pencahayaan umum didalam ruangan yang dinyatakan dalam lux/W/m².
• Perbandingan Efficacy Beban Terpasang: Merupakan perbandingan efficacy beban target dan beban terpasang.
• Luminaire: Luminaire adalah satuan cahaya yang lengkap, terdiri dari sebuah lampu atau beberapa lampu, termasuk rancangan pendistribusian cahaya, penempatan dan perlindungan lampu-lampu, dan dihubungkannya lampu ke pasokan daya.
• Lux: Merupakan satuan metrik ukuran cahaya pada suatu permukaan. Cahaya rata-rata yang dicapai adalah rata-rata tingkat lux pada berbagai titik pada area yang sudah ditentukan. Satu lux setara dengan satu lumen per meter persegi. Tinggi mounting: Merupakan tinggi peralatan atau lampu diatas bidang kerja. Efficacy cahaya terhitung: Perbandingan keluaran lumen terhitung dengan pemakaian daya terhitung dinyatakan dalam lumens per watt.
• Indeks Ruang: Merupakan perbandingan, yang berhubungan dengan ukuran bidang keseluruhan terhadap tingginya diantara tinggi bidang kerja dengan bidang titik lampu.
• Efficacy Beban Target: Nilai efficacy beban terpasang yang dicapai dengan efisiensi terbaik, dinyatakan dalam lux/W/m².
• Faktor pemanfaatan (UF): Merupakan bagian flux cahaya yang dipancarkan oleh lampu-lampu, menjangkau bidang kerja. Ini merupakan suatu ukuran efektivitas pola pencahayaan.
• Intensitas Cahaya dan Flux: Satuan intensitas cahaya I adalah candela (cd) juga dikenal dengan international candle. Satu lumen setara dengan flux cahaya, yang jatuh pada setiap meter persegi (m2) pada lingkaran dengan radius satu meter (1m) jika sumber cahayanya isotropik 1-candela (yang bersinar sama ke seluruh arah) merupakan pusat isotropik lingkaran. Dikarenakan luas lingkaran dengan jari-jari r adalah 4πr2, maka lingkaran dengan jari-jari 1m memiliki luas 4πm2, dan oleh karena itu flux cahaya total yang dipancarkan oleh sumber 1- cd adalah 4π1m. Jadi flux cahaya yang dipancarkan oleh sumber cahaya isotropik dengan intensitas I adalah:
Flux cahaya (lm) = 4π × intensitas cahaya (cd)
Perbedaan antara lux dan lumen adalah bahwa lux berkenaan dengan luas areal pada mana flux menyebar 1000 lumens, terpusat pada satu areal dengan luas satu meter persegi, menerangi meter persegi tersebut dengan cahaya 1000 lux. Hal yang sama untuk 1000 lumens, yang menyebar kesepuluh meter persegi, hanya menghasilkan cahaya suram 100 lux.
Hukum kuadrat terbalik
Hukum kuadrat terbalik mendefinisikan hubungan antara pencahayaan dari sumber titik dan jarak. Rumus ini menyatakan bahwa intensitas cahaya per satuan luas berbanding terbalik dengan kuadrat jarak dari sumbernya (pada dasarnya jari-jari).
E = I / d²
Dimana
E = Emisi cahaya,
I = Intensitas cahaya
d = jarak
Bentuk lain dari persamaan ini yang lebih mudah adalah:
E1 d1² = E2 d2²
Jarak diukur dari titik uji ke permukaan yang pertama-tama kena cahaya – kawat lampu pijar jernih, atau kaca pembungkus dari lampu pijar yang permukaannya seperti es.
Contoh: Jika seseorang mengukur 10 lm/m² dari sebuah cahaya bola lampu pada jarak 1 meter, berapa kerapatan flux pada jarak setengahnya?
Penyelesaian:
E1m = (d2 / d1)² * E2
= (1,0 / 0,5)² * 10
= 40 lm/m²
Suhu Warna
Suhu warna, dinyatakan dalam skala Kelvin (K), adalah penampakan warna dari lampu itu sendiri dan cahaya yang dihasilkannya. Bayangkan sebuah balok baja yang dipanaskan secara terus menerus hingga berpijar, pertama-tama berwarna oranye kemudian kuning dan seterusnya hingga menjadi “putih panas”. Sewaktu-waktu selama pemanasan, kita dapat mengukur suhu logam dalam Kelvin (Celsius + 273) dan memberikan angka tersebut kepada warna yang dihasilkan. Hal ini merupakan dasar teori untuk suhu warna. Untuk lampu pijar, suhu warna merupakan nilai yang “sesungguhnya”; untuk lampu neon dan lampu dengan pelepasan intensitas tinggi (HID), nilainya berupa perkiraan dan disebut korelasi suhu warna. Di Industri,“suhu warna” dan “korelasi suhu warna” kadang-kadang digunakan secara bergantian. Suhu warna lampu membuat sumber cahaya akan nampak “hangat”, “netral” atau “sejuk”. Umumnya, makin rendah suhu, makin hangat sumber, dan sebaliknya.
Perubahan Warna
Kemampuan sumber cahaya merubah warna permukaan secara akurat dapat diukur dengan baik oleh indeks perubahan warna. Indeks ini didasarkan pada ketepatan dimana serangkaian uji warna dipancarkan kembali oleh lampu yang menjadi perhatian relatif terhadap lampu uji, persesuaian yang sempurna akan diberi angka 100. Indeks CIE memiliki keterbatasan, namun cara ini merupakan cara yang sudah diterima secara luas untuk sifat-sifat perubahan warna dari sumber cahaya.
Kesalah pahaman yang umum terjadi adalah bahwa suhu warna dan perubahaan warna keduanya menjelaskan sifat yang sama terhadap lampu. Selain itu, suhu warna menjelaskan penampilan warna sumber cahaya dan cahaya yang dipancarkannya. Perubahan warna menjelaskan bagaimana cahaya merubah warna suatu objek.
Hydro Fuel Cell
14 Dec 2008, 8:59 pm
Telkomsel Pelopori Penggunaan Energi "Hydro Fuel Cell"
Telkomsel menerapkan te
